ГОСТ 2.757-81*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем

Государственный комитет СССР по стандартам · № ГОСТ 2.757-81*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 31.03.1981 № 1698)

(ред. от 01.03.1994)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1981 года.

Введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 31 марта 1981 г. № 1698

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ЭЛЕМЕНТЫ КОММУТАЦИОННОГО ПОЛЯ КОММУТАЦИОННЫХ СИСТЕМ

Unified system for design documentation. Graphic designations in diagrams. Commutational field elements of commutational systems

ГОСТ 2.757-81*

Группа Т52

Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1698 срок введения установлен с 1 июля 1981 года

Издание (октябрь 2000 г.) с Изменением № 1, утвержденным в марте 1994 г. (ИУС 5-94).

1. Настоящий стандарт устанавливает условные графические обозначения элементов коммутационного поля коммутационных систем на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 1).

2. Обозначения элементов коммутационного поля приведены в таблице.

Примеры применения в схемах обозначений элементов коммутационного поля (см. Приложение).

Наименование Обозначение
1. Звено коммутации рис. 1
2. Звено коммутации с изображением входов и выходов:
общее обозначение рис. 2
с X входами и Y выходами рис. 3
содержащее Z групп, каждая имеющая X входов и Y выходов рис. 4
3. Звено коммутации с одной группой входов и любым числом групп выходов:
общее обозначение рис. 5
с определенным числом входов и выходов в группах, например, 10 входов, 7 выходов в первой группе и 8 выходов во второй группе рис. 6
4. Звено коммутации с любым числом групп входов и выходов:
общее обозначение рис. 7
с определенным числом групп входов и групп выходов, например, числом групп входов 2, числом входов в каждой группе 10 и 20; числом групп выходов 3 и числом выходов в каждой группе 6, 7, 8 рис. 8
5. Звено коммутации с любым числом групп входов с линиями двустороннего действия в каждой и любым числом групп выходов с исходящими и входящими линиями одностороннего действия рис. 9
6. Маркируемая коммутационная ступень (вход и выход обозначают точками):
с одним звеном коммутации рис. 10
с двумя звеньями коммутации рис. 11
с тремя звеньями коммутации рис. 12
смешанная, с одним, двумя и тремя звеньями коммутации рис. 13
7. Ступень искания:
с одним звеном коммутации рис. 14
смешанная, с одним, двумя и тремя звеньями коммутации рис. 15
Коммутационный каскад, содержащий три соединительных каскада рис. 16
8. m пространственно-разделенных цепей рис. 17
9. Многоканальная система передач с временным разделением каналов (n — количество многоканальных систем передач с X временными каналами каждая) рис. 18
10. Временной канал с номером Y рис. 19

(Измененная редакция, Изм. № 1).

Приложение Справочное

ПРИМЕРЫ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ СХЕМ

КОММУТАЦИОННЫХ СИСТЕМ

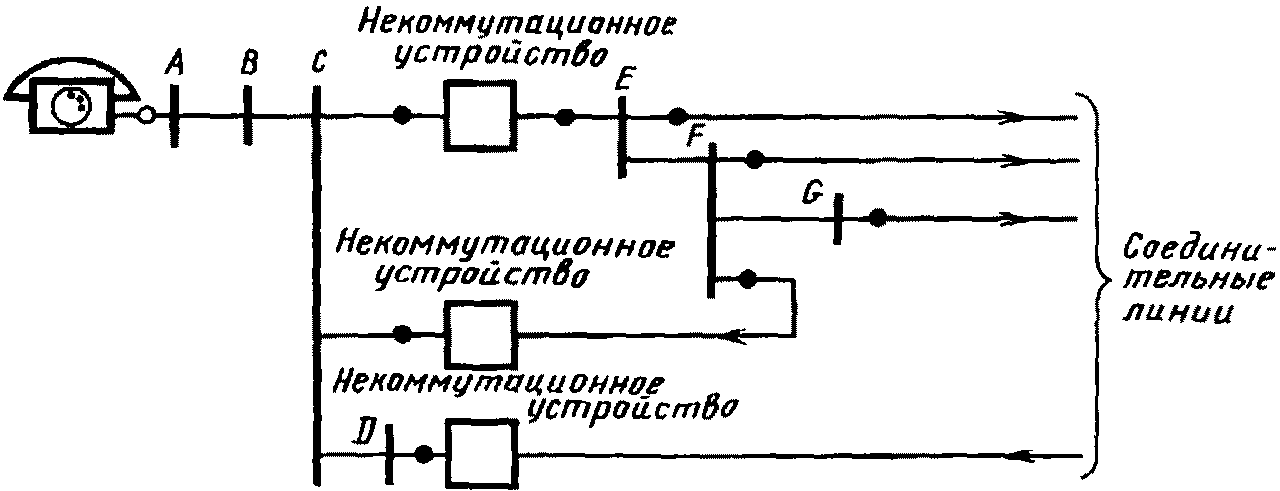

Пример 1.

Система коммутационная, содержащая две маркируемые коммутационные ступени ABC или ABCD и E, EF или EFG, соединенные через некоммутационное устройство.

рис. 20

Соединения осуществляются следующим образом:

входящие — через DCBA;

внутристанционные — через ABC, EF и CBA;

исходящие — через ABC и либо E, либо EF, либо EFG.

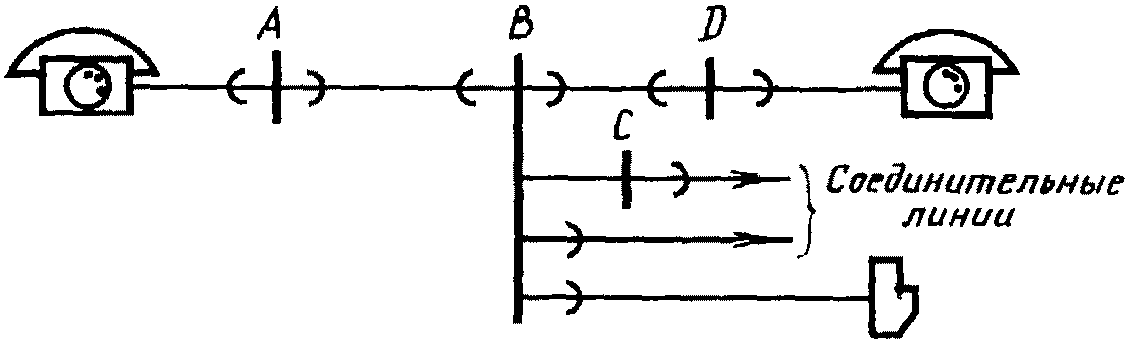

Пример 2.

Система коммутационная с тремя ступенями искания.

рис. 21

A — ступень предварительного искания; B или BC — ступень группового искания; D — ступень линейного искания

Пример 3.

Многоканальная система передач с временным разделением каналов, в которой 1000 абонентских линий разделены следующим образом:

четыре группы по 250 линий;

50 временных каналов;

8 распределителей временных каналов, общих для всей системы.

рис. 22

Соединения между абонентами разных групп осуществляют через три звена коммутации ABC.

Соединения между абонентами внутри одной группы осуществляют через шесть звеньев коммутации: ABC — распределитель временных каналов CBA.

Внешние соединения осуществляют через три звена коммутации:

ABD — исходящие;

EBA — входящие.
