ГОСТ 2.756-76*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств

Государственный комитет СССР по стандартам · № ГОСТ 2.756-76*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 28.07.1976 № 1824)

(ред. от 01.07.1980)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Технического регламента «О безопасности машин и оборудования», утвержденного Постановлением Правительства Российской Федерации от 15 сентября 2009 г. № 753 (Приказ Росстандарта от 20.08.2010 № 3108).

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 2.725-68"]:::doc
  n1["ГОСТ 2.747-68"]:::doc
  n2["ГОСТ 2.738-68"]:::rst
  n3["ГОСТ 2.756-76*"]:::doc
  click n3 "https://bukva.ai/docs/gost-2-756-76" "ГОСТ 2.756-76*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических... (вв"
  n2 --> n3
  n1 --> n3
  n0 --> n3
  n1 --> n3
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 28 июля 1976 г. № 1824

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ВОСПРИНИМАЮЩАЯ ЧАСТЬ ЭЛЕКТРОМЕХАНИЧЕСКИХ УСТРОЙСТВ

Unified system for design documentation. Graphic designations in diagrams. The receiving part of electromechanical devices

ГОСТ 2.756-76*

Группа Т52

Взамен
ГОСТ 2.724-68,
ГОСТ 2.725-68 <**>,
ГОСТ 2.738-68 <***>,
ГОСТ 2.747-68 <*4>

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1976 г. № 1824 срок введения установлен

с 1 января 1978 года

<*> Издание (октябрь 2000 г.) с Изменением № 1, утвержденным в июле 1980 г. (ИУС 11-80).

1. Настоящий стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контакторов и электромагнитов) в схемах <*5>, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности.

<**> В части п. 9 (обозначения обмоток реле, контакторов и магнитных пускателей).

<***> В части подпункта 7 табл. 1 (обозначения обмотки электромагнита искателя).

<*4> В части подпунктов 22, 23 таблицы (обозначения обмотки реле, контактора, магнитного пускателя; электромагнита, обмотки электромагнита искателя).

<*5> Обозначения исполнительных частей (контактов) электромеханических устройств установлены в ГОСТ 2.755-87.

Стандарт соответствует СТ СЭВ 712-77.

(Измененная редакция, Изм. № 1).

2. Обозначения воспринимающих частей электромеханических устройств должны соответствовать приведенным в табл. 1.

Таблица 1

Наименование Обозначение
1. Катушка электромеханического устройства. Общее обозначение рис. 1
Примечание. Выводы катушки допускается изображать с одной стороны прямоугольника рис. 2
2. Катушка электромеханического устройства с одной обмоткой.
Примечание. Наклонную линию допускается не изображать, если нет необходимости подчеркнуть, что катушка с одной обмоткой		 рис. 3
3. Катушка электромеханического устройства с двумя обмотками рис. 4

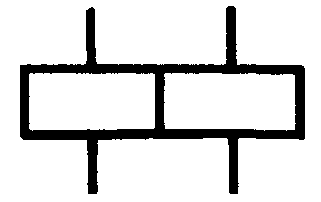

Примечание. Допускается применять следующее обозначение рис. 5
4. Катушка электромеханического устройства с n обмотками рис. 6
Примечания к подпунктам 2 - 4.

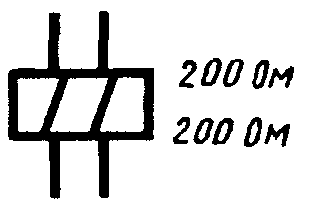

1. Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой 200 Ом		 рис. 7

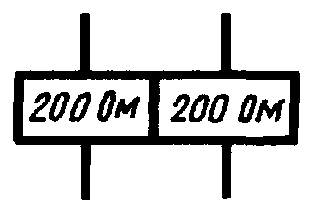

рис. 8
2. Если катушку электромеханического устройства с несколькими обмотками разносят на схеме, то каждую обмотку изображают следующим образом:
катушка с двумя обмотками рис. 9
катушка с n обмотками рис. 10
5. Катушка электромеханического устройства с двумя встречными обмотками рис. 11
6. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками (бифилярная обмотка) рис. 12
7. Катушка электромеханического устройства с одним отводом рис. 13
Примечание. Допускается применять следующее обозначение рис. 14
8. Катушка электромеханического устройства трехфазного тока рис. 15
9. Катушка электромеханического устройства с дополнительным графическим полем:
с одним дополнительным графическим полем рис. 16

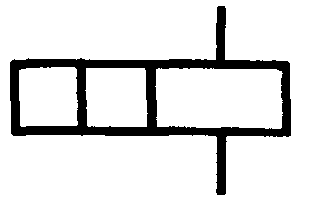

с двумя дополнительными графическими полями рис. 17
Примечания.
1. Линию между двумя дополнительными графическими полями допускается опускать рис. 18
2. В дополнительном графическом поле указывают уточняющие данные электромеханического устройства, например, электромагнит переменного тока рис. 19
10. Катушка электромеханического устройства с указанием вида обмотки:
обмотка тока рис. 20
обмотка напряжения рис. 21
обмотка максимального тока рис. 22
обмотка минимального напряжения рис. 23
Примечание к подпунктам 9, 10. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока рис. 24
11. Катушка поляризованного электромеханического устройства рис. 25
Примечание. Допускается применять следующее обозначение рис. 26
12. Катушка электромеханического устройства, обладающая остаточным намагничиванием рис. 27
13. Катушка электромеханического устройства, имеющего механическую блокировку рис. 28
14. Катушка электромеханического устройства, работающего с ускорением при срабатывании рис. 29
15. Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании рис. 30
16. Катушка электромеханического устройства, работающего с замедлением при срабатывании рис. 31
17. Катушка электромеханического устройства, работающего с замедлением при отпускании рис. 32
18. Катушка электромеханического устройства, работающего с замедлением при срабатывании и отпускании рис. 33

Примечание к подпунктам 14 - 18. Около условного графического обозначения допускается указывать временные характеристики электромеханического устройства




17, 18. (Измененная редакция, Изм. № 1)





19. Катушка электромеханического устройства, не чувствительного к переменному току
рис. 34




20. Катушка электромеханического устройства, работающего с механическим резонансом
рис. 35




Примечание. Допускается около обозначения указывать резонансную частоту
рис. 36




21. Воспринимающая часть электротеплового реле
рис. 37






3. Размеры условных графических обозначений должны соответствовать приведенным в табл. 2.




Таблица 2








Наименование
Обозначение






1. Катушка электромеханического устройства
рис. 38




2. Катушка электромеханического устройства с одной обмоткой
рис. 39




3. Катушка электромеханического устройства с двумя встречными обмотками
рис. 40

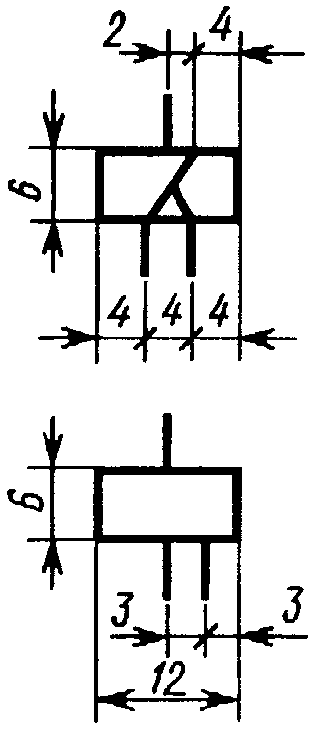

4. Катушка электромеханического устройства с одним отводом
рис. 41




5. Катушка электромеханического устройства:

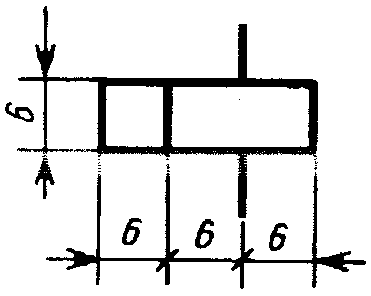

с одним дополнительным графическим полем
рис. 42




с двумя дополнительными графическими полями
рис. 43

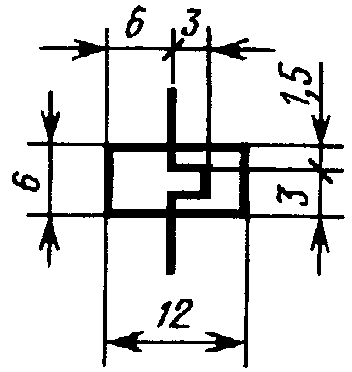

6. Воспринимающая часть электротеплового реле
рис. 44
