ГОСТ 2.739-68. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные

Государственный комитет СССР по стандартам · № ГОСТ 2.739-68Действующий акт

(утв. Госстандартом СССР 01.12.1967)

(ред. от 01.03.1994)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).

Утвержден и введен в действие
Госстандартом СССР

в декабре 1967 года

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

АППАРАТЫ, КОММУТАТОРЫ И СТАНЦИИ КОММУТАЦИОННЫЕ ТЕЛЕФОННЫЕ

Unified system of design documentation. Graphical symbols in diagrams. Telephone sets, switchboards and switching telephone exchanges

ГОСТ 2.739-68

Группа Т52

МКС 01.080.50

33.050.10

Взамен ГОСТ 7624-62
в части разд. 17

Дата введения
1 января 1971 года

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

Издание (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в июле 1980 г., марте 1994 г. (ИУС 11-80, 5-94).

1а. Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных телефонных станций, телефонных аппаратов и коммутаторов.

(Измененная редакция, Изм. № 1, 2).

1. Обозначения телефонных аппаратов приведены в табл. 1.

Таблица 1

Наименование Обозначение
1. Аппарат телефонный. Общее обозначение рис. 1

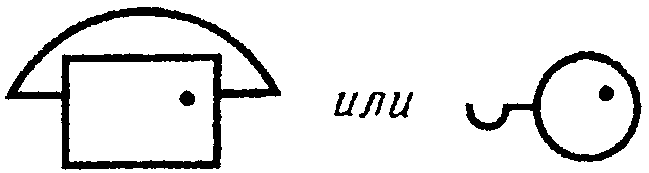

2. Аппарат телефонный с кнопкой (ключом) для дополнительного переключения рис. 2
3. Аппарат телефонный монетный (таксофон) рис. 3
4. Аппарат телефонный с громкоговорителем. Аппарат телефонный диспетчерский рис. 4
5. Аппарат телефонный с усилителем рис. 5
6. Аппарат телефонный с клавишным набором номера рис. 6
7. Аппарат телефонный для нескольких линий рис. 7
8. Аппарат телефонный с вызывным генератором:
а) индукторный рис. 8
б) безбатарейный (звукопитаемый) рис. 9

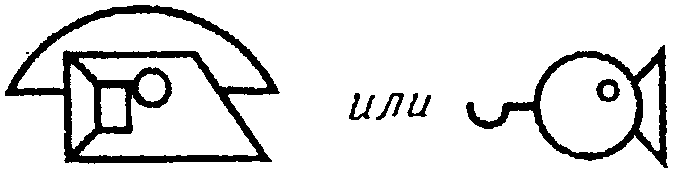

9. Аппарат телефонный громкоговорящий с кнопкой и двереоткрывателем (электросторож) рис. 10
10. Радиотелефон рис. 11
11. Аппарат телефонный
а) настольный рис. 12

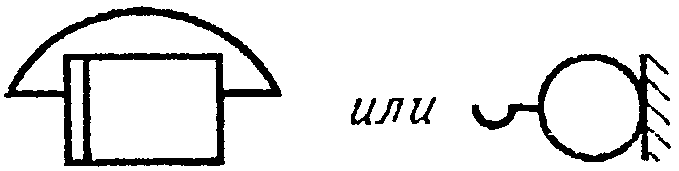

б) настенный рис. 13
Примечание к пп. 1 - 11. При указании системы телефонного аппарата в обозначение вписывают соответствующие знаки:
а) система местная батарея рис. 14
б) система центральная батарея рис. 15
в) система АТС рис. 16
Например:
аппарат телефонный системы центральная батарея с кнопкой (ключом) для дополнительного переключения рис. 17
аппарат телефонный системы местная батарея рис. 18
аппарат телефонный монетный (таксофон) системы АТС рис. 19

(Измененная редакция, Изм. № 1, 2).

2. Обозначения телефонных коммутаторов и станций приведены в табл. 2.

Таблица 2
Наименование Обозначение
1. Коммутатор телефонный ручной. Общее обозначение рис. 20
Примечание. При указании системы телефонного ручного коммутатора в обозначение вписывают соответствующие знаки:
а) система местная батарея рис. 21
б) система центральная батарея рис. 22
Например:
коммутатор телефонный ручной системы местная батарея рис. 23
коммутатор телефонный ручной системы центральная батарея рис. 24
2. Коммутатор телефонный полуавтоматический передаточный рис. 25
3. Станция телефонная автоматическая (АТС):
а) координатной системы рис. 26
б) декадно-шаговой системы рис. 27
в) электронной системы рис. 28
г) общее обозначение рис. 29
4. Станция коммутационная телефонная ручная рис. 30
Примечание к пп. 3 и 4. Важность станции допускается обозначать добавочной рамкой или окружностью, если это не приведет к неправильному пониманию условного графического обозначения
рис. 31

рис. 32

(Измененная редакция, Изм. № 1).
