ГОСТ 2.710-81. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

(утв. и введен в действие Постановлением Госстандарта СССР от 31.03.1981 № 1675)

(ред. от 29.03.1989)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 2.702-69"]:::rst
  n1["ГОСТ 2.710-75"]:::rst
  n2["ГОСТ 2.710-81"]:::doc
  click n2 "https://bukva.ai/docs/gost-2-710-81-gosstandart-sssr" "ГОСТ 2.710-81. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах (утв. и введен в действие Постановлени"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТЧИКИ

В.Ф. Курочкин, Ю.И. Степанов, Л.Л. Тимошук, Н.Н. Назарова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31.03.81 № 1675

3. Стандарт содержит все требования СТ СЭВ 2182-80 и соответствует СТ СЭВ 6306-88 в части терминов и определений

4. ВЗАМЕН ГОСТ 2.710-75

5. ИЗДАНИЕ (ноябрь 2007 г.) с Изменением № 1, утвержденным в марте 1989 г. (ИУС 7-89)

Настоящий стандарт распространяется на электрические схемы, а также на конструкторские документы, содержащие сведения об элементах, устройствах и функциональных группах электрических схем, выполняемых вручную и автоматизированным способом во всех отраслях промышленности, и устанавливает типы условных буквенно-цифровых обозначений элементов, устройств и функциональных групп, а также правила их построения.

Стандарт не распространяется на схемы железнодорожной сигнализации, централизации и блокировки.

Стандарт полностью соответствует СТ СЭВ 2182-80 и СТ СЭВ 6306-88 в части терминов и определений.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Условные буквенно-цифровые обозначения (далее — обозначения) предназначены:

• для однозначной записи в сокращенной форме сведений об элементах, об устройствах и о функциональных группах (далее — части объекта) в документации на объект;
• для ссылок на соответствующие части объекта в текстовых документах;
• для нанесения непосредственно на объект, если это предусмотрено в его конструкции.

1.2 В зависимости от назначения и характера передаваемой информации устанавливаются следующие типы обозначений:

• высшего уровня — устройства (дополнительное обозначение);
• высшего уровня — функциональная группа (дополнительное обозначение);
• конструктивного расположения — конструктивное обозначение (дополнительное обозначение);
• элемента — позиционное обозначение (обязательное обозначение);
• электрического контакта (дополнительное обозначение);
• части объекта, с которой сопрягается данная часть объекта, или места расположения на документе изображения или сведений о данной части объекта (адресное обозначение).

В зависимости от полноты передаваемой информации условное буквенно-цифровое обозначение может иметь простую или сложную структуру, т.е. структуру в виде обозначений отдельных типов или в виде составного обозначения.

При необходимости допускается применять обозначения и их квалифицирующие символы, типы которых не установлены настоящим стандартом. Содержание и способ записи таких обозначений должны быть пояснены в документации на объект (например, на поле схемы).

Определения терминов, используемых в стандарте, приведены в приложении 2.

1.3. Применение условных буквенно-цифровых обозначений в документах устанавливается правилами выполнения соответствующих документов (схем, чертежей, текстовых документов и т.д.).

2. ПРАВИЛА ПОСТРОЕНИЯ ОБОЗНАЧЕНИЙ

2.1. Для построения обозначений применяют прописные буквы латинского алфавита, арабские цифры, а также приведенные в табл. 1 знаки (квалифицирующие символы).

Таблица 1

Тип условного обозначения	Классифицирующий символ	Примечание
1. Обозначение высшего уровня — устройство	=
2. Обозначение высшего уровня — функциональная группа	\neq	Допускается \neq
	3. Конструктивное обозначение	+
4. Обозначение элемента (позиционное обозначение)
5. Обозначение электрического контакта	:
6. Адресное обозначение	( )	Обозначение заключают в круглые скобки

Знаки "0" и "1" используют и читают, соответственно как цифры "нуль" и "единица", за исключением тех случаев, когда их используют в заведомо буквенных сочетаниях при образовании обозначений устройств и функциональных групп, если это не приведет к неправильному пониманию обозначений.

2.2 Структура обозначений

2.2.1. Условное буквенно-цифровое обозначение записывают в виде последовательности букв, цифр и знаков в одну строку без пробелов и их количество в обозначении не устанавливается.

2.2.2 Соседние группы знаков отдельных обозначений, имеющие самостоятельное смысловое значение, разделяют:

• чередованием буквы и цифры (например, KC25, K2, 25KC, 2K);
• точкой, если группы состоят только из букв или только из цифр (например, KC.A, 2.25).

Допускается в обозначении разделять точкой самостоятельные смысловые группы, состоящие из букв и цифр (например, 01.A1.1312; 01.A.113.12).

2.2.3. Допускается цифровую часть, имеющую смысл порядкового номера, записывать с одинаковым количеством разрядов, заполняя старшие разряды нулями, например, A01, A02, ..., A25, ..., A99.

2.2.4. Составное обозначение образуют последовательной записью обозначений различных типов. Обозначение, входящее в составное обозначение, записывают с квалифицирующими символами в соответствии с табл. 1.

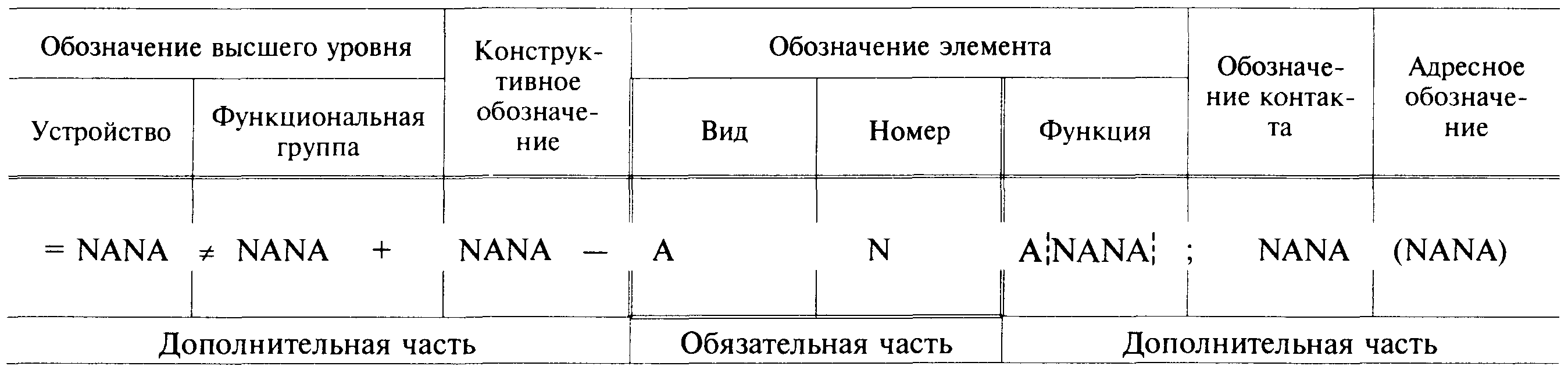

Структура составного условного буквенно-цифрового обозначения в общем виде представлена на черт. 1.

A - обозначение, состоящее из одной или нескольких букв;

N - обозначение, состоящее из одной или нескольких цифр;

NANA - любая комбинация цифр и (или) букв;

- дополнительная часть, уточняющая функцию.

Например, = A12 \neq T8 + 204 - K4H : 12 (3.16 + 15 : 2).

Контакт 12 сигнального реле K4, которое расположено на месте 204 в функциональной группе T8, входящей в устройство A12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы (3).

2.2.5. Составное обозначение должно передавать комплексную информацию о части объекта, обозначение которой указано последним. Количество обозначений, образующих составное обозначение, не устанавливается.

2.2.6. Обозначения высшего уровня (устройство или функциональная группа) и конструктивное обозначение указывают функциональное или конструктивное вхождение данной части объекта в части объекта соответствующих типов. Порядок записи обозначений этих типов определяется порядком вхождения, например, \neq T1 = A2 - R5 резистор R5 входит в состав устройства A2, которое входит в функциональную группу T1. Конструктивное расположение каждой функциональной части может быть указано последовательным применением конструктивного обозначения. Например, +5.24 = A2 + B4 - R5 - резистор R5 находится в ячейке B4 и входит в устройство A2, которое расположено на раме 24 в стойке 5.

2.2.7. Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначений. Например, K1 : 2 - второй контакт реле K1.

Допускается также не указывать квалифицирующий символ при записи обозначений в простой структуре, если тип обозначения однозначно установлен в документации. Например, в таблице соединений, замещающей схему соединений (схему 301), в графе "Конструктивное обозначение" обозначения могут быть помещены без знака "+".

2.2.8 Обозначение высшего уровня.

Обозначения устройств и функциональных групп следует строить из комбинации букв и (или) цифр.

Для обозначения устройств следует использовать:

• обозначение типа устройства, присвоенное ему в документации, на основании которой оно применено;
• буквенно-цифровое обозначение, начинающееся с буквы "A", присвоенное устройству на схеме объекта.

Например, = A23, = AC16.

Допускается цифровое обозначение функциональных групп, в этом случае обозначение записывают с квалифицирующим символом, например, \neq 27.

2.2.9. Обозначение конструктивного расположения (конструктивное обозначение).

Обозначение предназначено для связи схем или других документов с конструкцией объекта. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции. Обозначения строят из комбинации букв и цифр.

2.2.10. При построении конструктивного обозначения применяют координатный, позиционный (последовательный) или координатно-позиционный (координатно-последовательный) методы.

При координатном методе конструктивное обозначение составляют из нескольких частей, каждая из которых указывает одну координату части объекта в условной системе координат, принятой для данной конструкции. При этом обозначения координат следует разделять в соответствии с п. 2.2.2.

Например, +C24 - место на конструкции объекта с координатами: ряд C колонка 24;

+5.24 - место на конструкции объекта с координатами: ряд 5 колонка 24.

При позиционном (последовательном) методе конструктивное обозначение представляет собой цифровое или буквенное обозначение, присвоенное данному месту (позиции) в конструкции. Например, +204 - место N 204.

Содержание и способ записи конструктивных обозначений для конкретных объектов (принятая система координат и их обозначений, последовательность уровней входимости и т.д.) определяются особенностями конкретной конструкции и должны быть пояснены в документации на объект (например, на сборочном чертеже.) Пример построения конструктивного обозначения приведен на черт. 2 приложения 2.

2.2.11 Обозначение элемента (позиционное обозначение).

Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию.

Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта. Указание функции элемента не служит для идентификации элемента и не является обязательным.

В первой части записывают одну или несколько букв (буквенный код) для указания вида элемента, во второй части записывают одну или несколько цифр для указания номера элемента данного вида, в третьей части записывают одну или несколько букв (буквенный код) функции элемента. Например, C41 - конденсатор C4, используемый как интегрирующий. Допускается буквенный код функции дополнить цифрами. При разнесенном способе представления допускается к номеру добавлять условный номер изображений части элемента или устройства, отделяя его точкой. Например, A41.

При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения (обязательную часть).

Например,        Обозначение элемента        Обозначение элемента
                       на схеме                   в перечне
                          R1                         R1
                          C41                        C4
                        A05.1M                       A05

A05.2M

A06.01 A06

A06.02

2.2.12. Буквенные коды видов элементов приведены в табл. 1 приложения 1. Части объекта (элементы) разбиты по видам на группы, которым присвоены обозначения одной буквой. Для уточнения вида элементов допускается применять двухбуквенные и многобуквенные коды. Элемент данного вида может быть обозначен одной буквой — общим кодом вида элемента или двумя буквами — кодом данного элемента. При применении двухбуквенных и многобуквенных кодов первая буква должна соответствовать группе видов, к которой принадлежит элемент. Примеры двухбуквенных кодов приведены в табл. 2 приложения 1.

Дополнительные обозначения должны быть пояснены в документации на объект (например, на поле схемы).

2.2.13. Буквенные коды функций элементов приведены в табл. 1 приложения 2. Эти коды следует использовать только для общей характеристики функционального назначения элемента, например, «главный», «измеряющий» и т.д. Для уточнения функционального назначения однобуквенный код, установленный в табл. 4, допускается дополнить последующими буквами и (или) цифрами. В этом случае должны быть приведены соответствующие пояснения в документации на объект (например, на поле схемы).

2.2.14 Обозначение электрического контакта

Для обозначения электрического контакта в общем случае используют комбинацию букв и цифр.

Обозначение контакта должно повторять маркировку контакта, нанесенную на объекте или указанную в документации этого объекта.

Если обозначения контактам присваивают при разработке объекта, то следует обозначить их номерами. Если контакты конструктивно сгруппированы в несколько групп, то допускается обозначать их по группам.

2.2.15 Адресное обозначение

Адресное обозначение в общем случае состоит из трех частей:

• обозначение документа, с которым сопрягается данный документ;
• номер листа документа, с которым сопрягается данный лист документа;
• адрес другой части объекта (или ее изображение), с которой сопрягается данная часть объекта (или ее изображение).

Все части данного адресного обозначения записывают в указанном порядке и отделяют друг от друга точкой. Перед номером листа помещают букву L. При необходимости указать сопряжение с несколькими листами документа их номера разделяют запятыми или (в случае нескольких листов по порядку) многоточием.

Например, (3. L01, 03) — схема 3, первый и третий листы

(3. L01 ... 06) — схема 3, листы с первого по шестой

(3.L02/15A) — схема 3, лист второй, зона 15A.

Если в качестве третьей части адресного обозначения используют обозначение детали, конструктивное обозначение и т.д., то эту часть записывают с соответствующим квалифицирующим символом.

Например, (3.L6. + 15 : 2) — второй контакт расположен на месте (позиции) 15 и изображен на схеме 3 на шестом листе.

XP1(= A3) — данный элемент — штыревая часть XP1 — соединяется с устройством A3.

Допускается в адресном обозначении не указывать любую из его составных частей.

2.2.16. Допускается указывать в адресном обозначении место на документе, в котором расположено изображение или описание данной части объекта. В этом случае внутри скобок первым знаком записывают букву A, отделяя ее от остальных частей адресного обозначения точкой.

Например, (A. 3. L01/15A) — данный элемент расположен на схеме 3 на первом листе в зоне 15A.

Приложение 1

1. Буквенные коды наиболее распространенных видов элементов приведены в табл. 1.

2. Примеры двухбуквенных кодов приведены в табл. 2.

Приложение 2

Справочное

1. Буквенные коды для указания функционального назначения элементов приведены в табл. 1.

Таблица 1

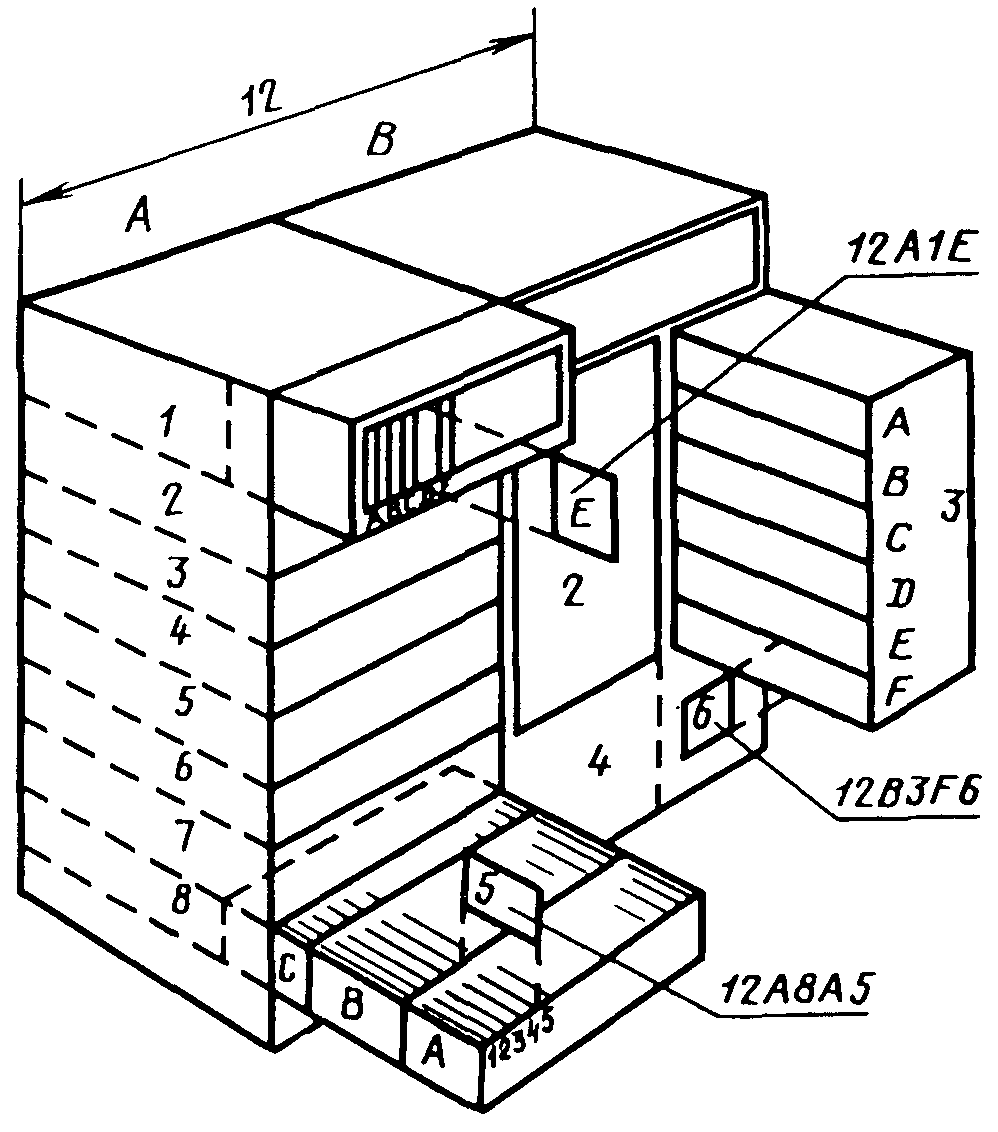

2. Пример построения конструктивного обозначения (черт. 2).

3. Термины и определения приведены в табл. 2.
