ГОСТ 2.427-75. Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для круглозвенных цепей

(введен в действие Постановлением Госстандарта СССР от 17.04.1975 № 977)

от 17 апреля 1975 г. № 977

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ДЛЯ КРУГЛОЗВЕННЫХ ЦЕПЕЙ

Unified system for design documentation. Rules for making working drawings of sprockets for round-link chain wheels

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 апреля 1975 г. № 977 дата введения установлена 01.01.1976.

Переиздание. Апрель 2004 г.

1. Настоящий стандарт устанавливает правила выполнения рабочих чертежей звездочек для круглозвенных цепей.

2. Рабочие чертежи звездочек для круглозвенных цепей должны быть выполнены в соответствии с требованиями настоящего стандарта и стандартов Единой системы конструкторской документации.

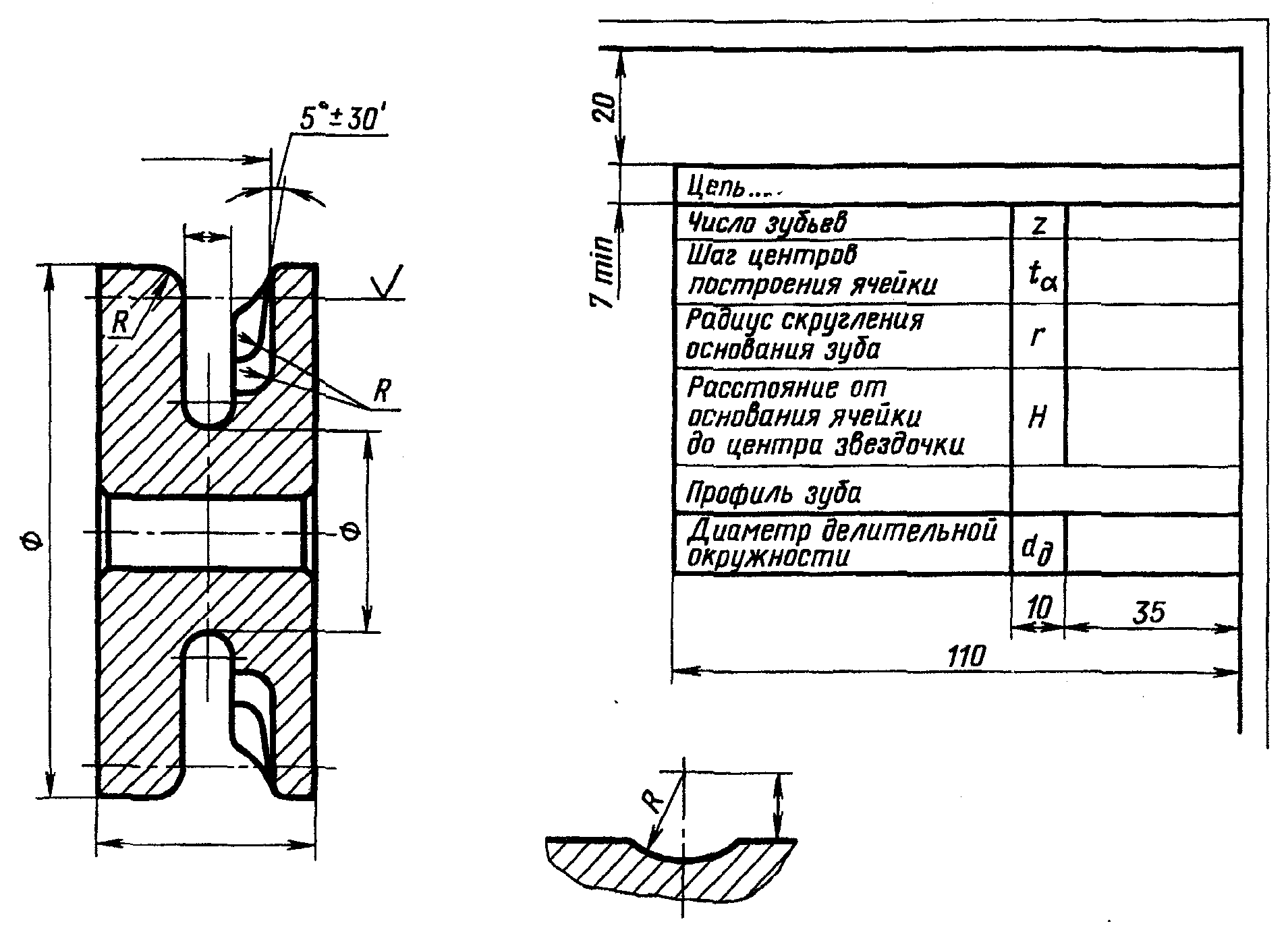

3. На чертеже звездочки, имеющей стандартизованный профиль зуба, следует помещать совмещенное осевое сечение звездочки (или разрез) по зубу и впадине, местный вид на выемку и таблицу параметров (черт. 1).

На изображении звездочки следует указывать:

ширину венца звездочки;

ширину ручья;

диаметр наружной окружности;

диаметр окружности ручья;

размеры, определяющие ячейку;

размеры, определяющие выемку;

шероховатость рабочей поверхности зуба.

4. Таблицу параметров следует приводить в правом верхнем углу чертежа. Размеры граф и расположение таблицы приведены на черт. 1.

5. Таблица параметров должна состоять из трех частей, которые отделяют друг от друга сплошной основной линией.

6. В первой части таблицы следует приводить обозначение сопрягаемой цепи.

7. Во второй части таблицы следует приводить данные звездочки:

число зубьев z ;

шаг центров построения ячейки t_{a} ;

радиус скругления основания зуба r ;

расстояние от основания ячейки до центра звездочки H ;

профиль зуба со ссылкой на соответствующий стандарт.

8. В третьей части таблицы следует указывать справочные данные:

диаметр делительной окружности d_{\partial} .

9. При выполнении чертежа блока звездочек следует помещать одну таблицу с указанием всех необходимых данных для каждого венца звездочек. Венцы обозначают прописными буквами русского алфавита.

10. В неиспользованных графах таблицы ставят прочерки.

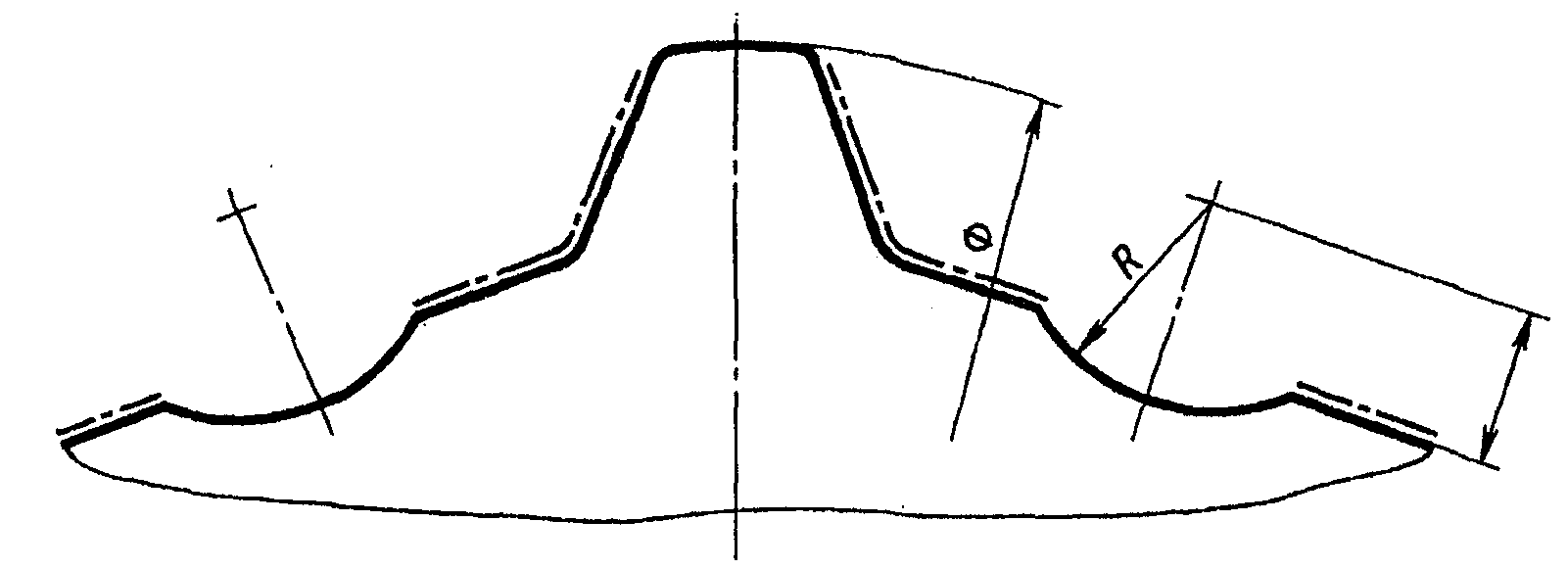

11. На чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного, кроме данных, указанных в пп. 3 - 8, следует помещать изображение профиля зуба и выемки (черт. 2).

Черт.2

При этом местный вид на выемку отдельно не приводят.

На изображении профиля:

указывают диаметр (диаметры) окружности, ограничивающей стандартизованную часть профиля;

---
