ГОСТ 2.422-70. Единая система конструкторской документации. Правила выполнения рабочих чертежей цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления
(введен Постановлением Госстандарта СССР от 24.03.1970 № 375)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).
от 24 марта 1970 г. № 375
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС ПЕРЕДАЧ НОВИКОВА С ДВУМЯ ЛИНИЯМИ ЗАЦЕПЛЕНИЯ
Unified system for design documentation. Rules for making working drawings of spur gears of Novikov transmissions with two engagement lines
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 24 марта 1970 г. № 375 дата введения установлена 01.01.1971.
1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах металлических механически обработанных цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления.
2. Рабочие чертежи цилиндрических зубчатых колес должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.
3. На изображении цилиндрического зубчатого колеса указывают:
а) диаметр окружности выступов D_{e} и, при необходимости, предельное значение радиального биения поверхности выступов;
б) ширину зубчатого венца b и, при необходимости, предельное значение биения поверхности базового торца;
в) размеры фасок или радиусы закруглений на торцевых кромках цилиндра выступов и боковых поверхностей зубьев.
Примечание. Размеры фасок или радиусы закруглений допускается указывать в технических требованиях.
г) шероховатость боковых поверхностей зубьев, поверхности выступов и поверхности впадин.
Примечание. Шероховатость, указанная для поверхности впадин, относится и к переходным поверхностям зубьев.
д) для шевронного колеса при несимметричной детали — расположение ветвей шевронных зубьев нанесением трех сплошных тонких линий с соответствующим наклоном на дополнительном упрощенном и уменьшенном изображении детали.

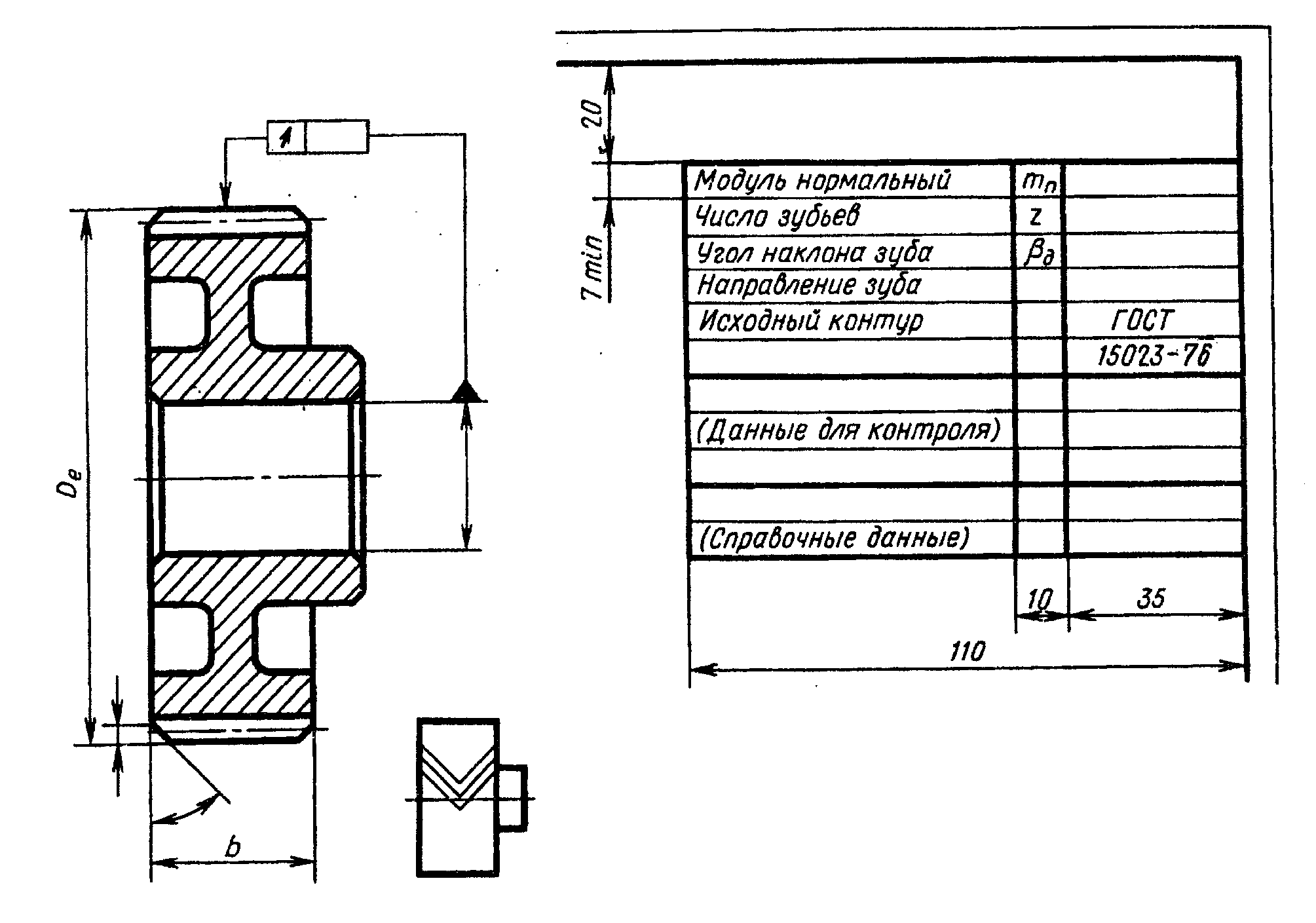

4. На чертеже зубчатого колеса в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на чертеже.
5. Таблица параметров зубчатого венца состоит из трех частей, отделенных друг от друга сплошными основными линиями:
первая часть — основные данные (для изготовления);
вторая часть — данные для контроля;
третья часть — справочные данные.
6. В первой части таблицы параметров приводят:
а) модуль нормальный m_{n} по ГОСТ 14186-69;
в) угол наклона зуба \beta_{\text{д}} на делительном цилиндре;
г) направление зуба надписью «Правое» или «Левое».
Для шевронных зубчатых колес делают надпись «Шевронное»;
д) исходный контур — ссылкой на ГОСТ 15023-76.
7. Во второй части таблицы параметров приводят данные для контроля по нормам точности.
Примечание. При отсутствии сведений об условиях производства и контроля допускается во второй части таблицы параметров данные для контроля не помещать. При этом в технических требованиях указывают, что изготовитель выбирает контрольный комплекс, действующий на предприятии.
8. В третьей части таблицы параметров приводят:
а) межцентровое расстояние с предельными отклонениями;
б) обозначение чертежа сопряженного колеса;
в) другие справочные данные, при необходимости.
