ГОСТ 2.421-75. Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для пластинчатых цепей

(утв. Постановлением Госстандарта СССР от 17.04.1975 № 976)

(ред. от 01.10.1987)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ДЛЯ ПЛАСТИНЧАТЫХ ЦЕПЕЙ

Unified system for design documentation. Rules for making working drawings of sprockets for plate-link chain wheels

Разработчики: В.Р. Верченко, Ю.И. Степанов, В.И. Суриков, Г.И. Бринберг, Л.М. Филатова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 17.04.1975 № 976.

3. Стандарт полностью соответствует СТ СЭВ 207-86.

4. Взамен ГОСТ 2.421-70.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 592-81	3, 4

6. Издание (апрель 2004 г.) с Изменением № 1, утвержденным в октябре 1987 г. (ИУС 1-88).

1. Настоящий стандарт устанавливает правила выполнения рабочих чертежей звездочек для пластинчатых цепей.

2. Рабочие чертежи звездочек для пластинчатых цепей должны быть выполнены в соответствии с требованиями настоящего стандарта и стандартов Единой системы конструкторской документации.

3. На чертеже звездочки, имеющей стандартизованный профиль зуба, следует помещать осевое сечение (или разрез) звездочки и таблицу параметров (черт. 1).

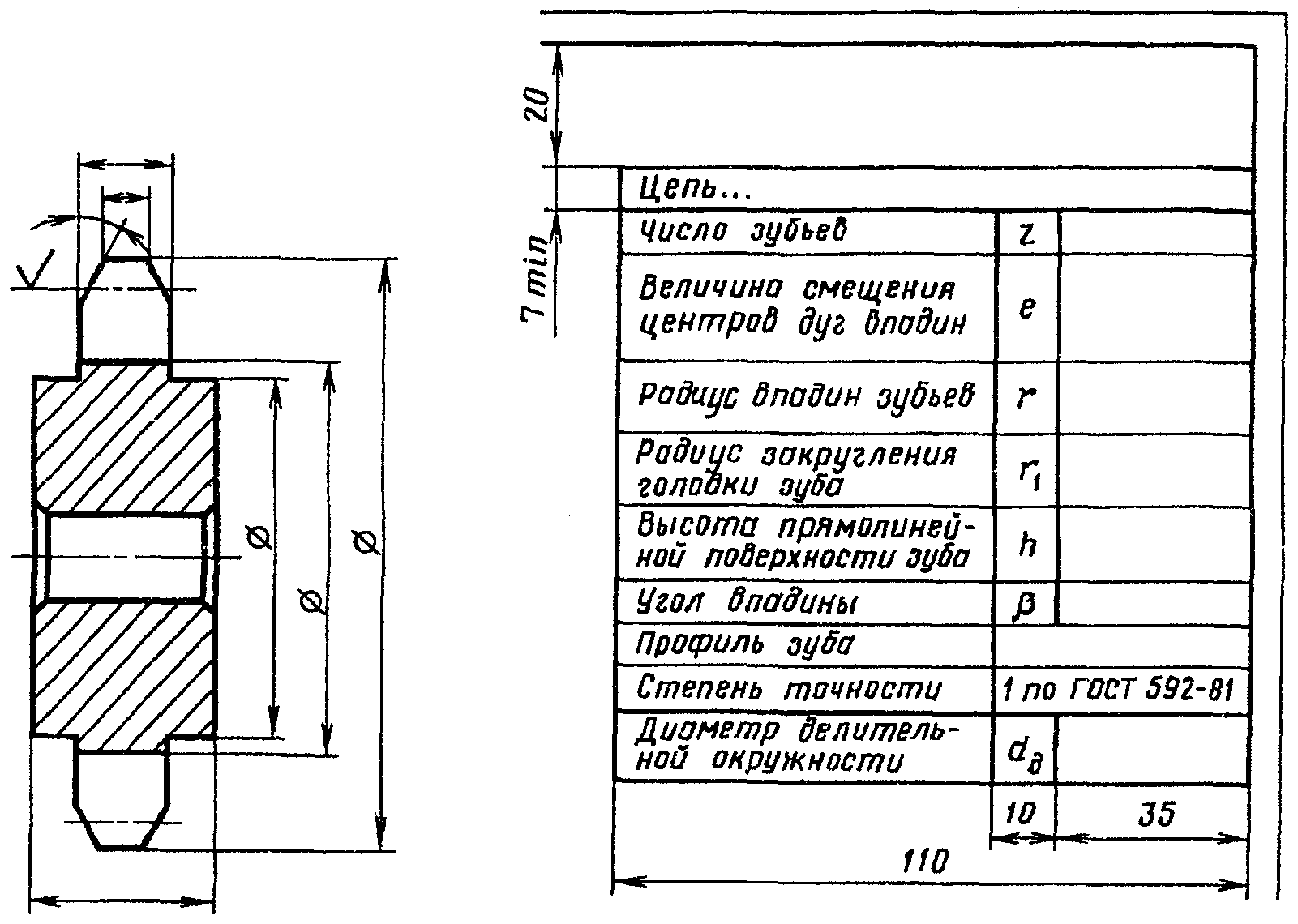

Черт. 1

На изображении звездочки следует указывать:

ширину основания зуба звездочки;

ширину вершины зуба звездочки;

угол скоса зуба звездочки;

ширину венца звездочки (при необходимости);

диаметр венца звездочки (при необходимости);

диаметр наружный;

диаметр окружности впадин;

размеры, определяющие впадину зуба (при необходимости);

шероховатость рабочей поверхности зуба.

4. Таблицу параметров следует приводить в правом верхнем углу чертежа. Размер граф и расположение таблицы приведены на черт. 1.

5. Таблица параметров должна состоять из трех частей, которые отделяют друг от друга сплошной основной линией.

6. В первой части таблицы следует приводить обозначение сопрягаемой цепи.

7. Во второй части таблицы следует приводить данные звездочки. Для звездочек тяговых цепей:

число зубьев z;

величину смещения центров дуг впадин е;

радиус впадин зубьев r;

радиус закругления головки зуба r_{1} ;

высоту прямолинейной поверхности зуба h;

угол впадины (при необходимости) \beta ;

профиль зуба со ссылкой на соответствующий стандарт.

Для звездочек грузовых цепей:

число зубьев z;

диаметр вспомогательной окружности D_{R} ;

радиус впадин зубьев r;

радиус головки зуба R;

профиль зуба со ссылкой на соответствующий стандарт.

8. В третьей части таблицы следует указывать справочные данные: диаметр делительной окружности d_{\text{д}} .

9. При выполнении чертежа блока звездочек следует помещать одну таблицу с указанием всех необходимых данных для каждого венца звездочек. Венцы обозначают прописными буквами русского алфавита.

11. На чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного, кроме данных, указанных в пп. 3 - 8, следует помещать изображение профиля зуба (черт. 2).

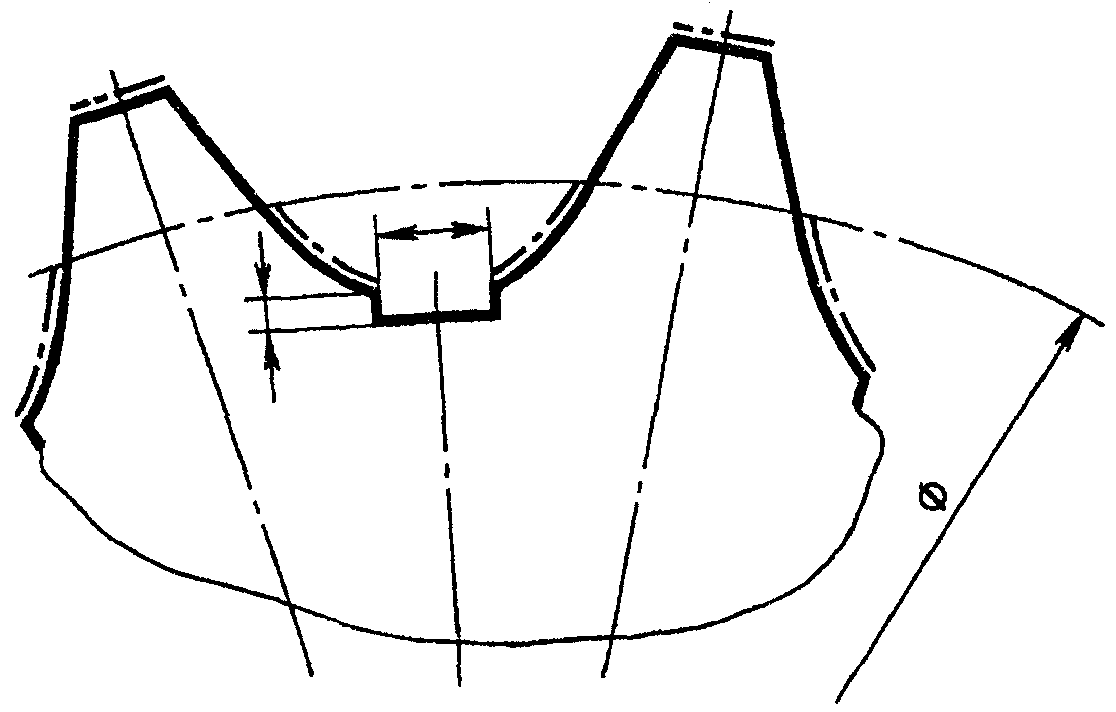

Черт. 2

На изображении профиля:

указывают диаметр (диаметры) окружности, ограничивающей стандартизованную часть профиля;

наносят все необходимые размеры для изготовления нестандартизованной части профиля или оговаривают эту часть профиля в технических требованиях чертежа;

---
