ГОСТ 2.420-69*. Межгосударственный стандарт. Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах

Государственный комитет СССР по стандартам · № ГОСТ 2.420-69*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 14.10.1969 № 1119)

(ред. от 01.04.1998)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утвержденного Постановлением Правительства Российской Федерации от 15 сентября 2009 г. № 753 (Приказ Росстандарта от 20.08.2010 № 3108). Документ введен в действие с 1 января 1971 года.

Введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 14 октября 1969 г. № 1119

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

УПРОЩЕННЫЕ ИЗОБРАЖЕНИЯ ПОДШИПНИКОВ КАЧЕНИЯ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Unified system for design documentation. Simplified representation of rolling bearings on assembly drawings

ГОСТ 2.420-69*

Группа Т52

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. № 1119 срок введения установлен

с 1 января 1971 года

Издание (январь 2002 г.) с Изменениями № 1, 2, утвержденными в марте 1981 г., апреле 1998 г. (ИУС 6-81, 7-98).

1. Настоящий стандарт устанавливает правила упрощенного изображения подшипников качения в осевых разрезах и сечениях на сборочных чертежах изделий всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 1797-79.

(Измененная редакция, Изм. № 1).

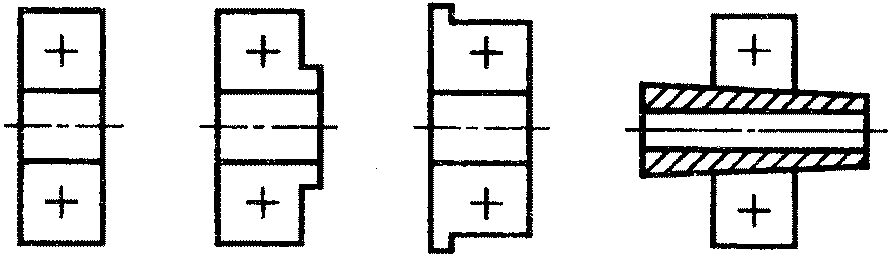

2. Подшипник изображают, как правило, без указания типа и конструктивных особенностей, в соответствии с его конфигурацией сплошными основными линиями по контуру.

На изображении проводят сплошными линиями крест, как показано на черт. 1.

рис. 1

Черт. 1

(Измененная редакция, Изм. № 2).

3. При необходимости указания на сборочном чертеже типа подшипника в контур подшипника вписывают условное графическое обозначение по ГОСТ 2.770-68.

Примеры упрощенных изображений подшипников без указания конструктивных особенностей приведены в табл. 1.

Таблица 1

Тип подшипника	Упрощенное изображение

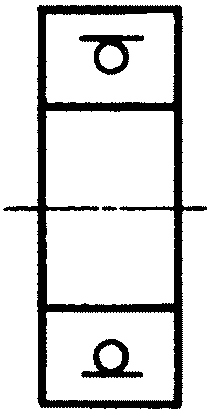

Радиальный однорядный шариковый рис. 2

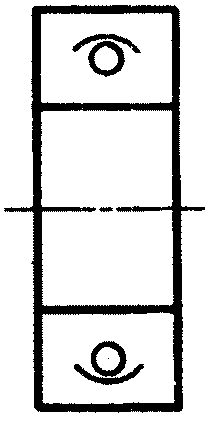

самоустанавливающийся (сферический) рис. 3

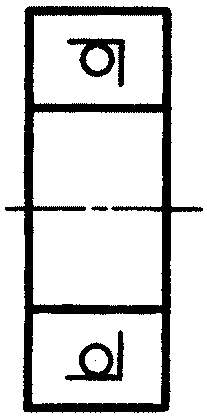

Радиально- однорядный упорный шариковый рис. 4

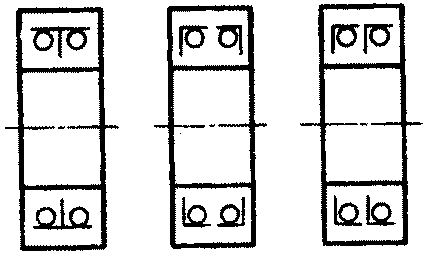

сдвоенный рис. 5

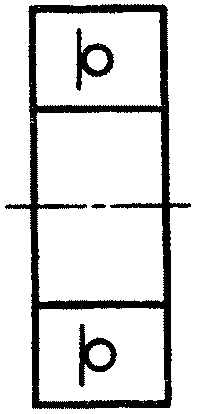

Упорный одинарный шариковый рис. 6

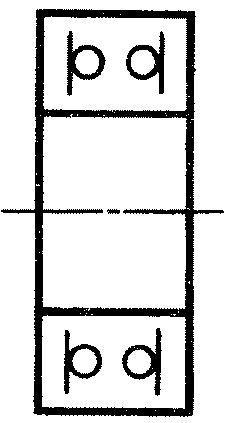

двойной рис. 7

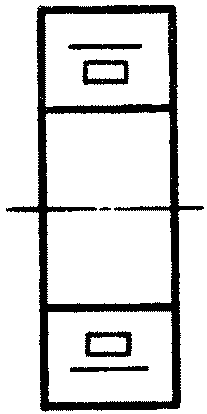

Радиальный одинарный роликовый рис. 8

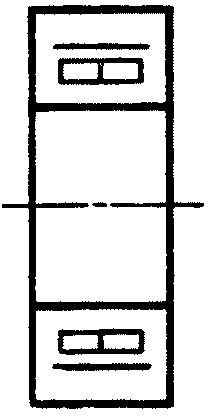

двухрядный рис. 9

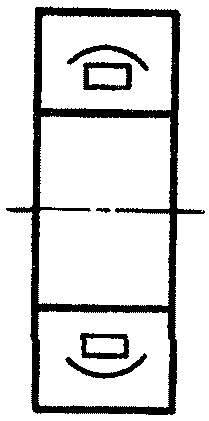

самоустанавливающийся (сферический) рис. 10

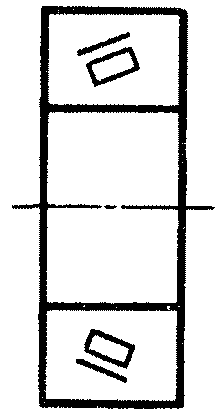

Радиально- однорядный упорный роликовый рис. 11

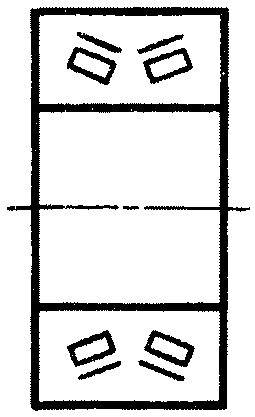

двухрядный рис. 12

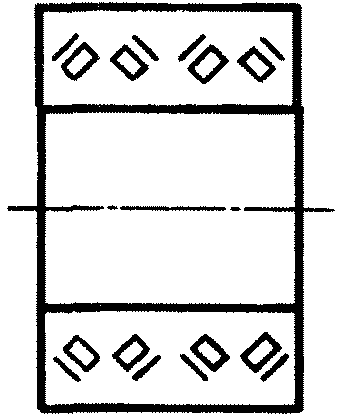

четырехрядный рис. 13

Упорно-      одинарный
радиальный   (сферический)

роликовый рис. 14

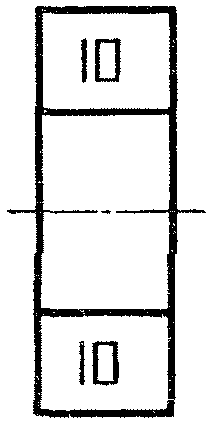

Упорный одинарный роликовый рис. 15

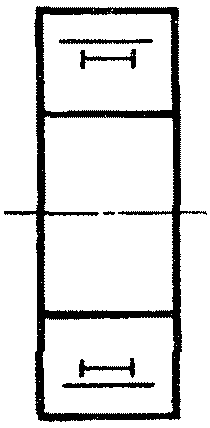

Радиальный однорядный игольчатый рис. 16

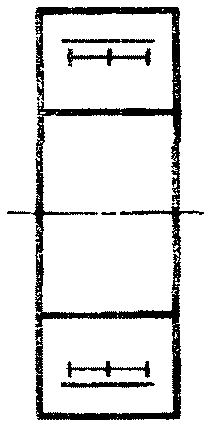

двухрядный рис. 17

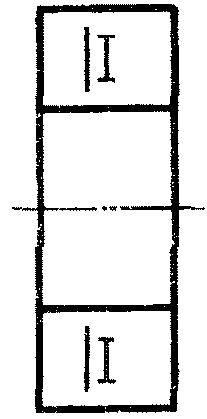

Упорный однорядный игольчатый рис. 18

(Измененная редакция, Изм. № 1).

4. При необходимости указания конструктивных особенностей подшипника следует руководствоваться изображениями, приведенными в табл. 2

Таблица 2

Особенность конструкции подшипника	Упрощенное изображение

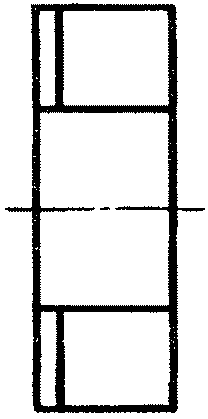

С одной защитной шайбой рис. 19

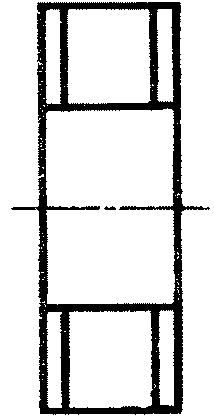

С двумя защитными шайбами рис. 20

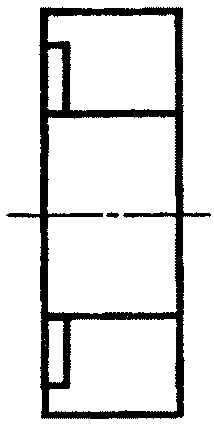

С односторонним уплотнением рис. 21

С двусторонним уплотнением рис. 22

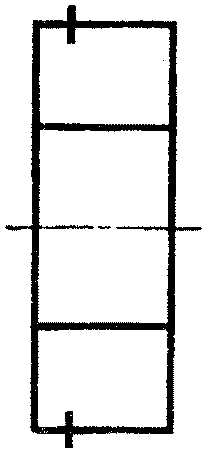

С установочным кольцом рис. 23

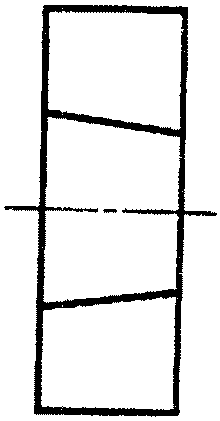

С коническим отверстием рис. 24

5. Упрощенное изображение подшипника на чертеже должно соответствовать его рабочему положению в сборочной единице.

6. Упрощенное изображение подшипника на сборочном чертеже, содержащее сведения о конструктивных особенностях подшипника, должно состоять из упрощенных изображений, приведенных в табл. 1 и 2.

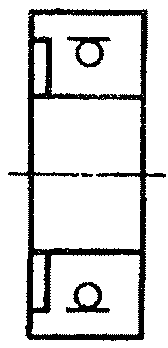

Пример упрощенного изображения радиального шарикоподшипника с односторонним уплотнением приведен на черт. 2.

рис. 25

Черт. 2

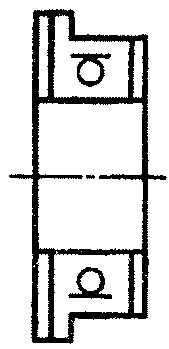

Пример упрощенного изображения радиального шарикоподшипника с двумя защитными шайбами приведен на черт. 3.

рис. 26

Черт. 3

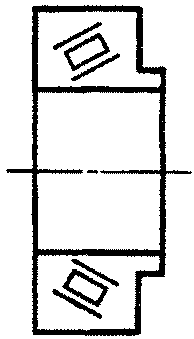

Пример упрощенного изображения радиально-упорного роликоподшипника приведен на черт. 4.

рис. 27

Черт. 4

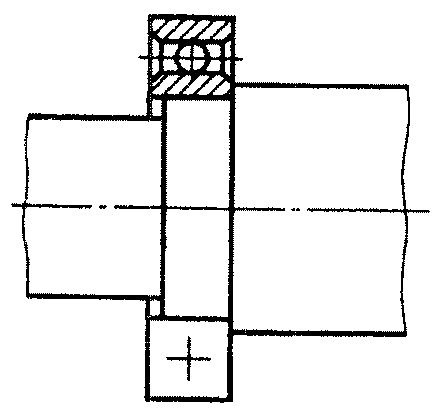

7. При изображении подшипника в разрезе или сечении по правилам ГОСТ 2.109-73 допускается половину разреза (относительно оси вращения) изображать контуром с крестом посредине (черт. 5).

рис. 28

Черт. 5
