ГОСТ 2.416-68*. Единая система конструкторской документации. Условные изображения магнитопроводов
(утв. Госстандартом СССР 01.12.1967)
(ред. от 01.03.1981)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).
в декабре 1967 года
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
УСЛОВНЫЕ ИЗОБРАЖЕНИЯ МАГНИТОПРОВОДОВ
Unified system for design documentation. Designation of magnetic wires
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.1971.
Издание (январь 2002 г.) с Изменением № 1, утвержденным в марте 1981 г. (ИУС 6-81).
1. Настоящий стандарт устанавливает условные изображения магнитопроводов, набираемых из листов (шихтованных) и навиваемых из лент (витых), на чертежах изделий всех отраслей промышленности.

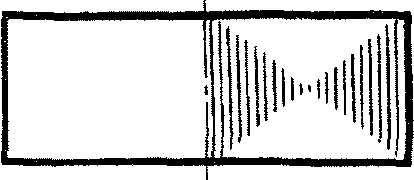

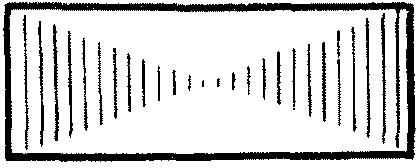

2. Шихтованные и витые магнитопроводы в поперечных разрезах и сечениях (относительно листов или лент) штрихуют, как показано на черт. 1 а и б.
Сечение в разрезе части магнитопровода штрихуют, как показано на черт. 1 в и г.

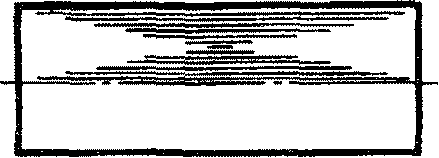

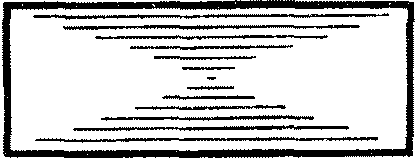

3. Витые магнитопроводы в продольных разрезах и сечениях (относительно лент) штрихуют, как показано на черт. 1 д и 2.
1 — 3. (Измененная редакция, Изм. № 1).
4. Штриховку выполняют сплошными тонкими линиями. Расстояние между параллельными линиями штриховки (ее частота) должно быть одинаковым для всех выполняемых в одном и том же масштабе сечений данного предмета. Указанное расстояние выбирают в пределах 1 — 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
5. Линии штриховки (см. черт. 1 а, б, в и г) ограничивают вспомогательными диагоналями, не показываемыми на чертеже.
Расположение вспомогательных диагоналей контура сложной конфигурации (черт. 3) и длину линий штриховки при обозначении витых магнитопроводов (см. черт. 1 д) не регламентируют. Длина линий штриховки должна быть примерно одинаковой.
6. Направление линий штриховки должно соответствовать расположению листов или витков ленты магнитопроводов.
Количество линий штриховки не зависит от количества листов (витков ленты) и от толщины листов (ленты) магнитопровода.

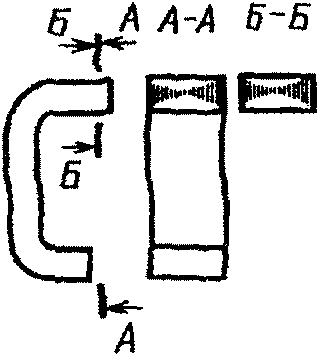

7. Магнитопроводы в разрезах и сечениях вдоль листов не штрихуют (разрез Б-Б на черт. 4).
8. Магнитопроводы, имеющие значительную длину и изображаемые без разрыва или с разрывом, в поперечных разрезах и сечениях штрихуют по краям (черт. 5).

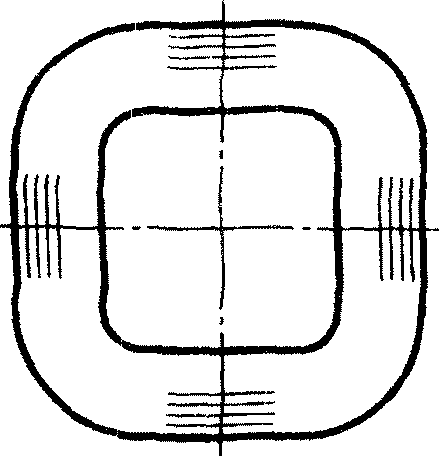

9. В разрезах и сечениях магнитопроводов, набранных из нескольких частей (пакетов), штрихуют только крайние пакеты (черт. 6).

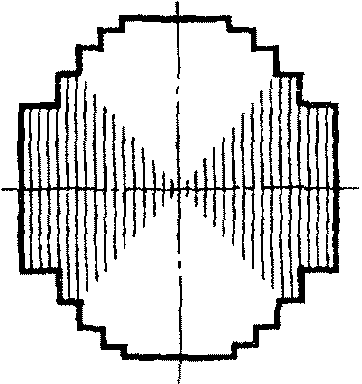

10. При местном разрезе магнитопровод штрихуют так же, как металл (черт. 7).

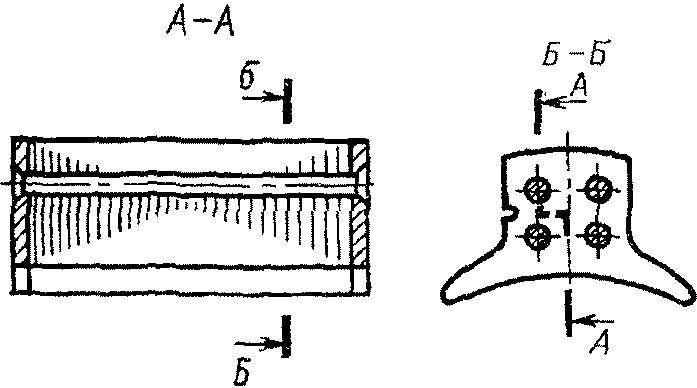

11. Разрезы (сечения) отдельных участков сердечника штрихуют, как показано на черт. 8.

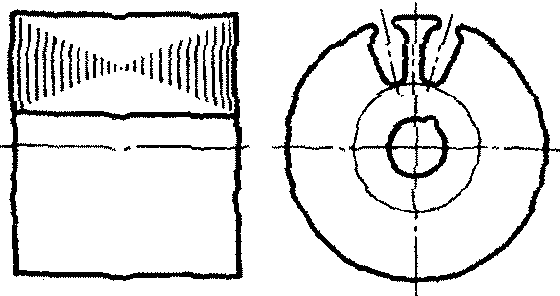

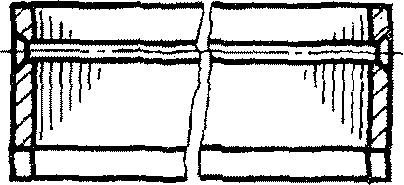

12. Если секущая плоскость проходит через ось магнитопровода, то независимо от угла наклона зуба магнитопровода, его условно совмещают с плоскостью чертежа и разрез (сечение) показывают по зубу (черт. 9).

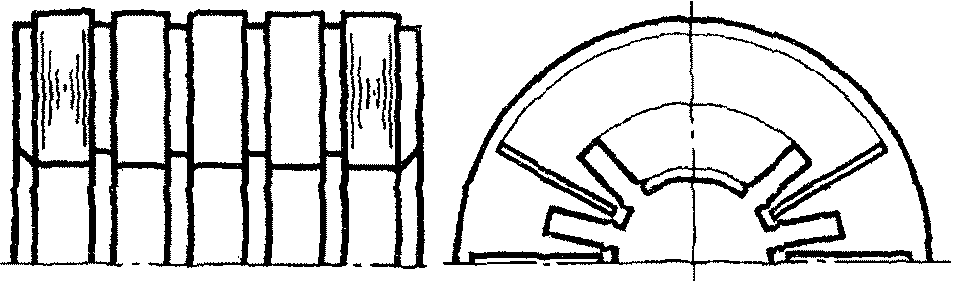

13. Магнитопроводы на видах показывают как монолитные тела (черт. 10 а и 11 а).

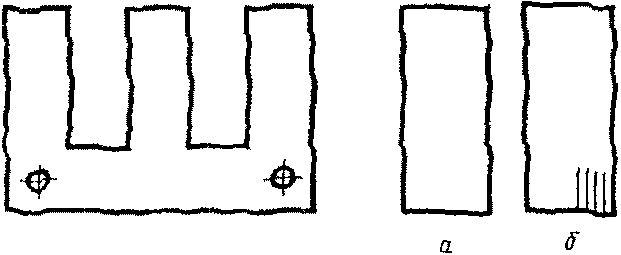

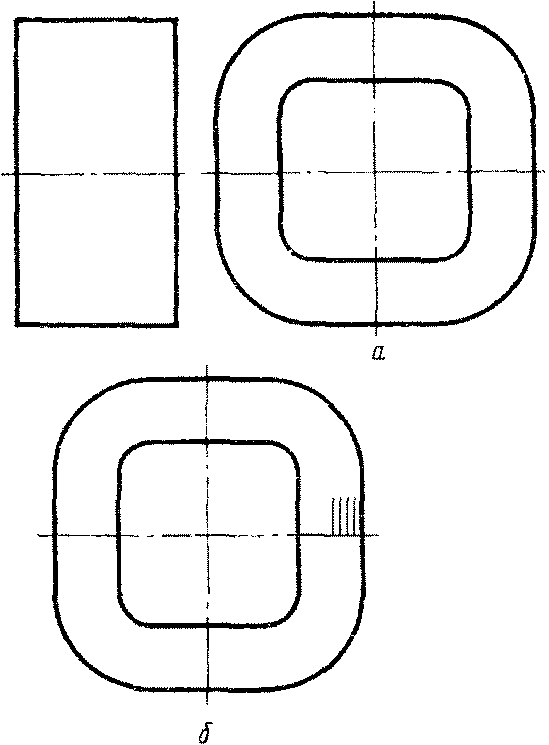

При отсутствии разрезов магнитопроводов допускается на виде проводить несколько штриховых линий в направлении расположения листов (черт. 10 б) или лент (черт. 11 б).

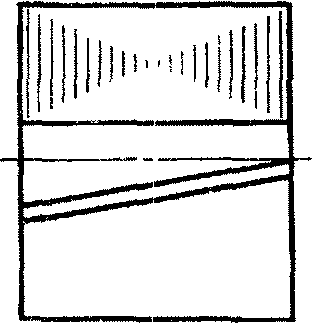

Если необходимо указать направление скоса пазов, то изображают один паз (черт. 12).
Величину скоса пазов оговаривают в технических требованиях.
