ГОСТ 2.408-68. Межгосударственный стандарт. Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей
(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1968 № 948)
(ред. от 26.06.1996)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 2, 2012. Документ введен в действие с 01.01.1971.
Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19 июня 1968 г. № 948
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ
Unified system for design documentation. Rules for making working drawings of sprocket wheels for roller and sleeve-type chains
Дата введения 1 января 1971 года
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
В.Р. Верченко, Я.Г. Старожилец, Ю.И. Степанов, В.И. Дозорцев
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19.06.68 № 948
Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)
Зарегистрировано Техническим секретариатом МГС № 1777
За принятие изменения проголосовали:
3. СТАНДАРТ ПОЛНОСТЬЮ СООТВЕТСТВУЕТ СТ СЭВ 207-86
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 591-69 | 1, 3, 4, 5, 6, 9, 11 |
6. ИЗДАНИЕ (август 2005 г.) с изменениями № 1, 2, утвержденными в октябре 1987 г., июне 1996 г. (ИУС № 1-88, 10-96)
1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах звездочек для приводных роликовых и втулочных цепей с профилем зубьев по ГОСТ 591.
2. Рабочие чертежи звездочек приводных роликовых и втулочных цепей должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.
3. На изображении звездочки (черт. 1 - 3) указывают:
ширину венца (для многорядной звездочки);
радиус закругления зуба (в осевой плоскости);
расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости);
радиус закругления у границы обода (при необходимости);
шероховатость поверхности профиля зубьев, торцовых поверхностей зубьев, поверхности выступов и шероховатость поверхностей закругления зубьев (в осевой плоскости).
4. На чертеже звездочки в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на черт. 1.
5. Таблица параметров зубчатого венца звездочки состоит из трех частей, которые отделяют друг от друга сплошными основными линиями:
первая часть — основные данные (для изготовления);
вторая часть — данные для контроля;
третья часть — справочные данные (см. черт. 1 - 3).
6. В первой части таблицы параметров приводят:
параметры сопрягаемой цепи: шаг t и диаметр ролика d3 или втулки d2;
профиль зуба по ГОСТ 591 надписью: «Со смещением» или «Без смещения» (центров дуг впадин);
7. Во второй части таблицы параметров приводят:
размер диаметра окружности впадин Di и предельные отклонения (для звездочек с четным числом зубьев) или размер наибольшей хорды Lx и предельные отклонения (для звездочек с нечетным числом зубьев);
допуск радиального биения окружности впадин;
допуск торцового биения зубчатого венца.
8. В третьей части таблицы параметров приводят:
диаметр делительной окружности dд;
ширину внутренней пластины цепи h;
расстояние между внутренними пластинами цепи b3;
для многорядной цепи — расстояние между рядами цепи А;
При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.
6 — 8. (Измененная редакция, Изм. № 2).
9. Если звездочка состоит из нескольких зубчатых венцов, отличных по числу зубьев или по числу зубьев и шагу цепи, то значения параметров указывают в таблице параметров для каждого венца в отдельных графах. Каждый зубчатый венец и соответствующую графу (колонку) таблицы обозначают прописными буквами русского алфавита (см. черт. 3).
10. Неиспользуемые графы таблицы параметров исключают или прочеркивают.
11. Примеры выполнения элементов зацепления на рабочих чертежах звездочек приведены на черт. 1 - 3.

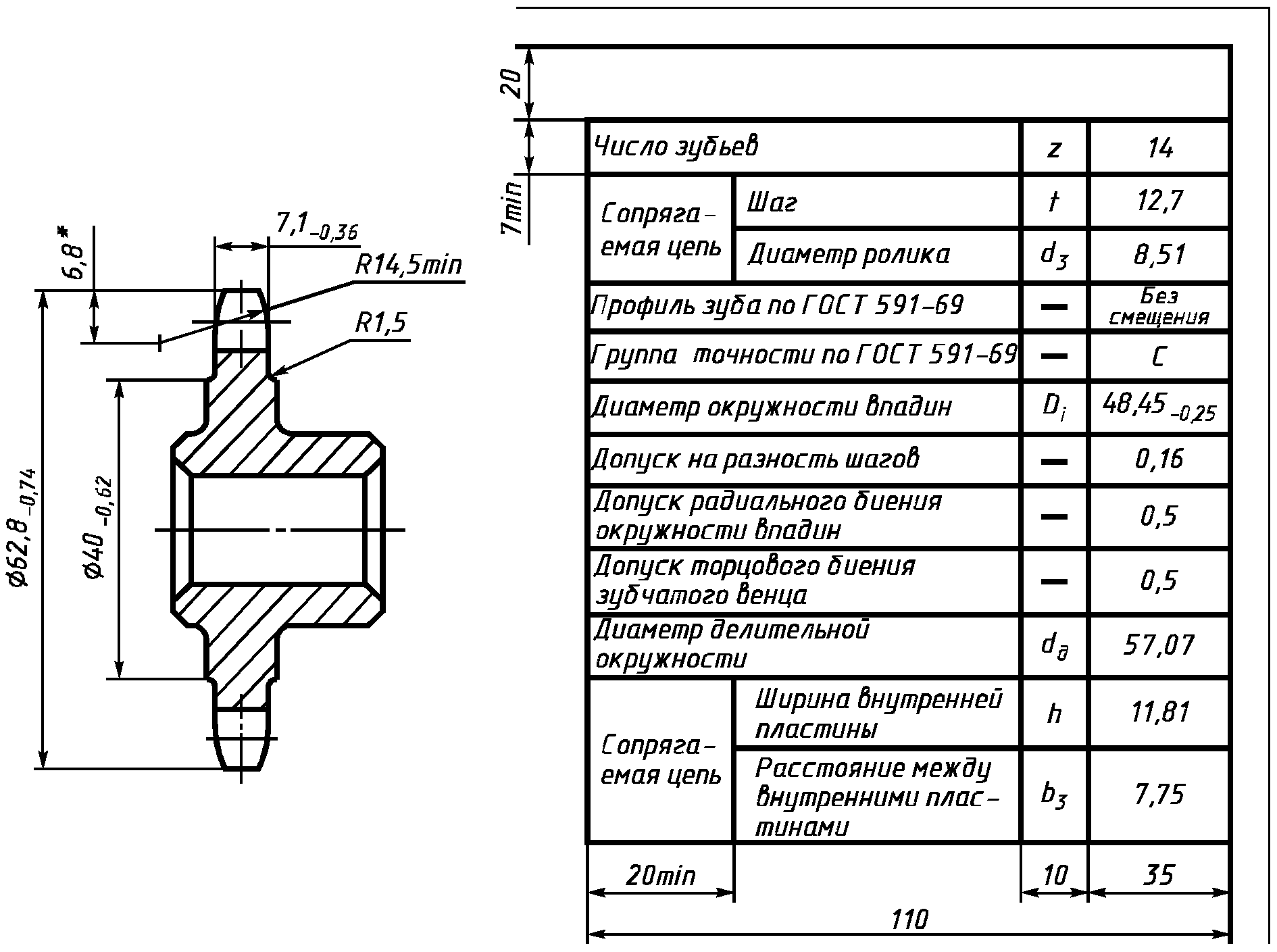

Пример выполнения зубчатого венца звездочки для приводной роликовой однорядной нормальной цепи

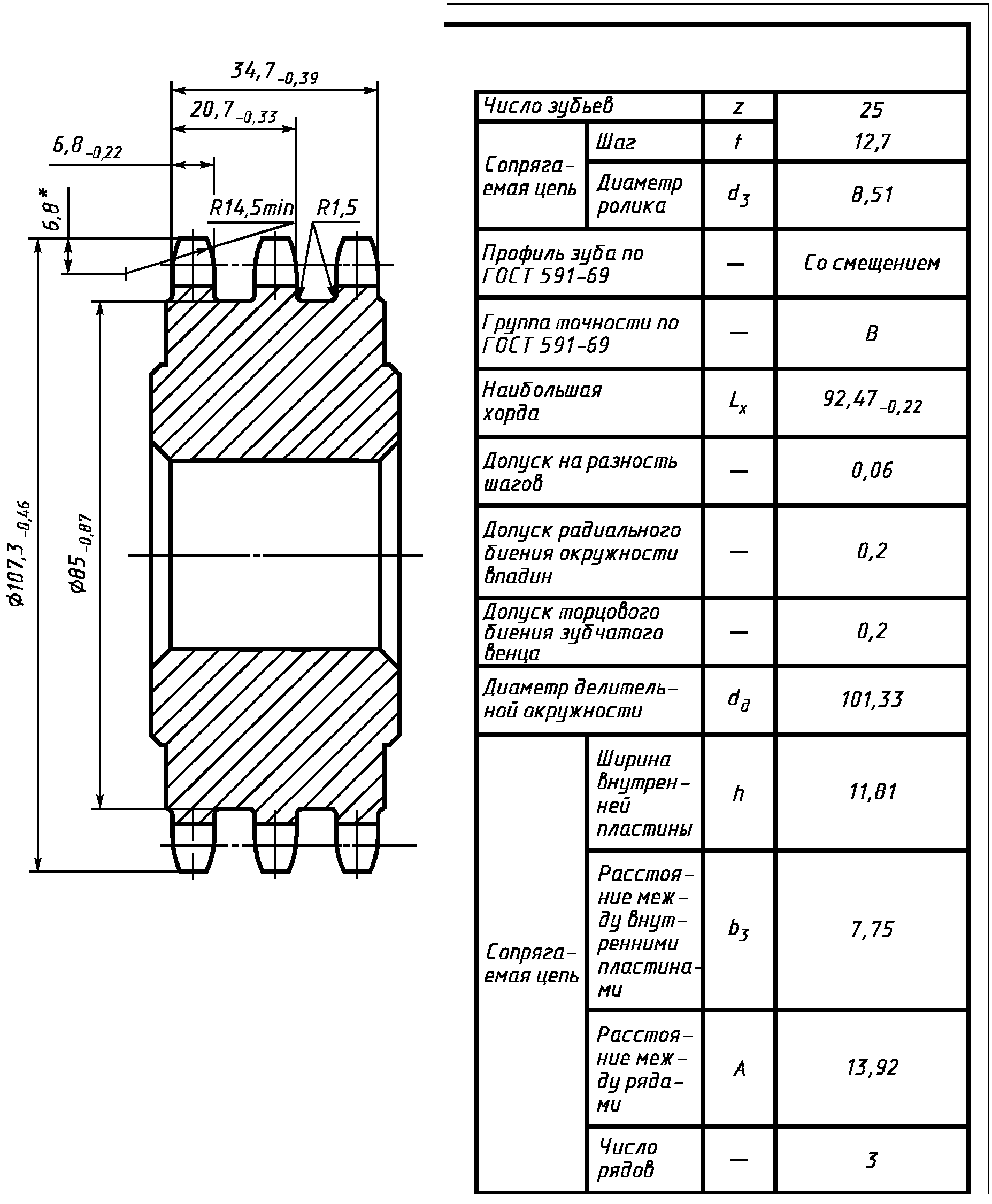

Пример выполнения чертежа зубчатых венцов звездочки для приводной роликовой трехрядной цепи

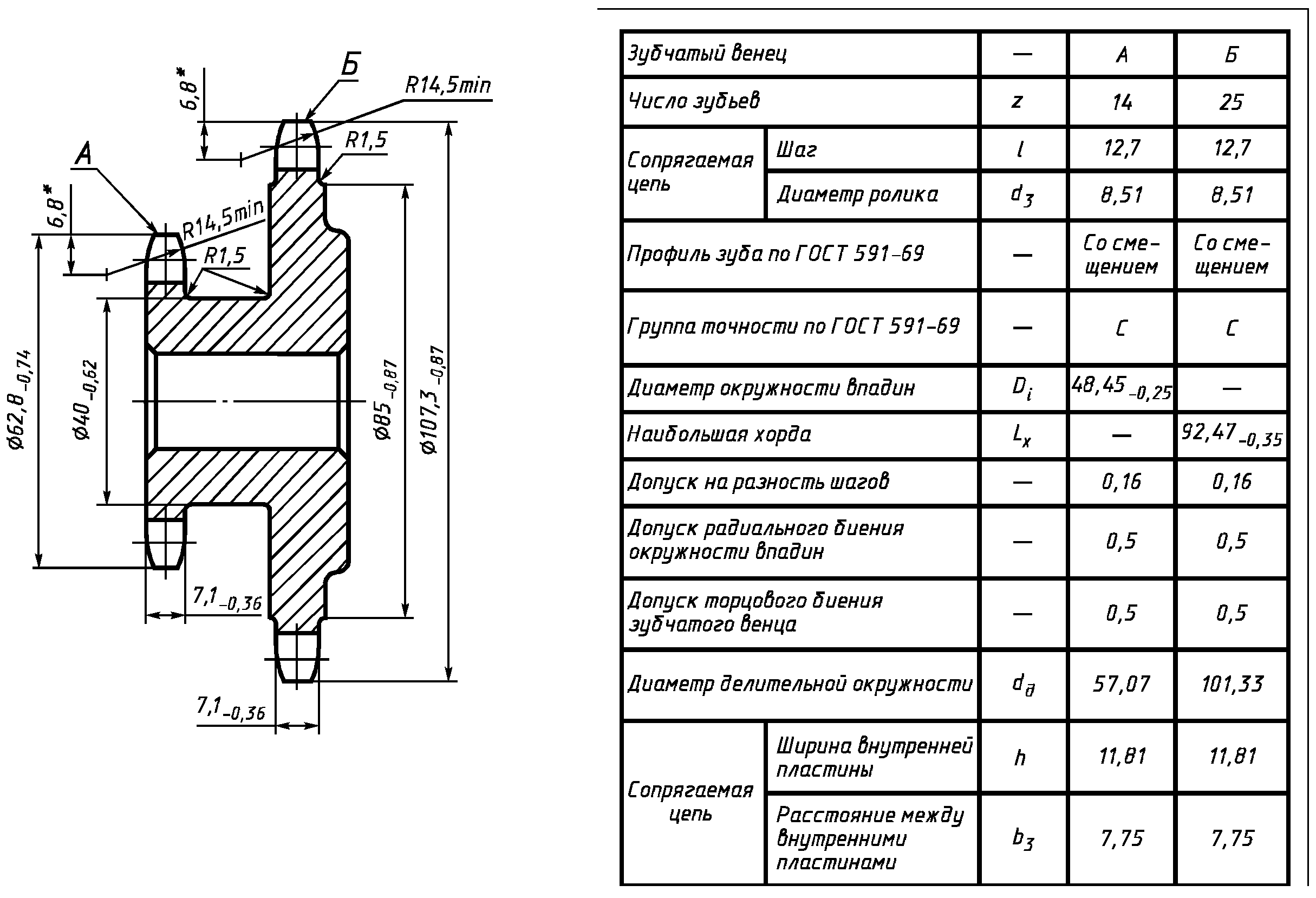

Пример выполнения чертежа зубчатых венцов блока звездочек для однорядных цепей
(Измененная редакция, Изм. № 2).
