ГОСТ 2.408-68* (СТ СЭВ 207-86). Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей

Государственный комитет СССР по стандартам · № ГОСТ 2.408-68*Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1968 № 948)

(ред. от 01.10.1987)

Утвержден и введен в действие

Постановлением Госстандарта СССР от 19 июня 1968 г. № 948

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

Unified system for design documentation.

Rules for making working drawings of sprocket wheels

for roller and sleeve-type chains

ГОСТ 2.408-68*

(СТ СЭВ 207-86)

Группа Т52

Дата введения 1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.

Исполнители: В.Р. Верченко, Я.Г. Старожилец, Ю.И. Степанов, В.И. Дозорцев.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19.06.1968 № 948.

3. Стандарт полностью соответствует СТ СЭВ 207-86.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 591-69	1, 3, 4, 5, 6, 9, 11

6. Переиздание (январь 1990 г.) с Изменением № 1, утвержденным в октябре 1987 г. (ИУС № 1-88).

1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах звездочек для приводных роликовых и втулочных цепей с профилем зубьев по ГОСТ 591-69.

2. Рабочие чертежи звездочек приводных роликовых и втулочных цепей должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. На изображении звездочки (черт. 1 - 3) указывают:

ширину зуба звездочки;

ширину венца (для многорядной звездочки);

радиус закругления зуба (в осевой плоскости);

расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости);

диаметр обода (наибольший);

радиус закругления у границы обода (при необходимости);

диаметр окружности выступов;

шероховатость поверхности профиля зубьев, торцовых поверхностей зубьев, поверхности выступов и шероховатость поверхностей закругления зубьев (в осевой плоскости).

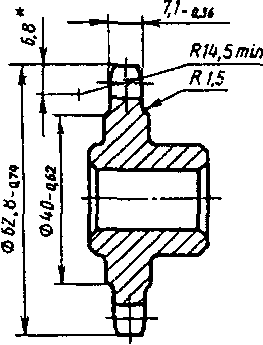

Пример выполнения чертежа зубчатого венца звездочки для приводной роликовой однорядной нормальной цепи

рис. 1

<*> Размер для справок.

20
	Число зубьев		z	14
7 min	Сопрягаемая цепь	Шаг	t	12,7
7 min	Сопрягаемая цепь	Диаметр ролика	D	8,51
	Профиль зуба по ГОСТ 591-69		-	без смещения
	Класс точности по ГОСТ 591-69		-	3
	Диаметр окружности впадин		D i	48,45 -0,34
	Допуск на разность шагов		дельта t	0,16
	Радиальное биение окружности впадин		E о	0,5
	Торцовое биение зубчатого венца		-	0,5
	Диаметр делительной окружности		d д	57,07
	Сопрягаемая цепь	Ширина внутренней пластины	b	11,81
	Сопрягаемая цепь	Расстояние между внутренними пластинами	B вн	7,75
	20 min	>	10	35
		110

Черт. 1

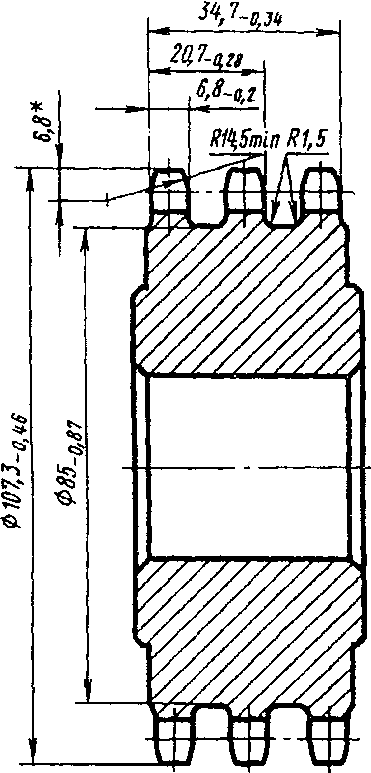

Пример выполнения чертежа зубчатых венцов звездочки для приводной роликовой трехрядной цепи

рис. 2

<*> Размер для справок.


Число зубьев		z t	25
Сопрягаемая цепь	Шаг	z t	12,7
Сопрягаемая цепь	Диаметр ролика	D	8,51
Профиль зуба по ГОСТ 591-69		-	Со смещением
Класс точности по ГОСТ 591-69		-	2
Наибольшая хорда		L x	92,47 -0,23
Допуск на разность шагов		дельта t	0,06
Радиальное биение окружности впадин		E о	0,2
Торцовое биение зубчатого венца		-	0,2
Диаметр делительной окружности		d д	101,33
Сопрягаемая цепь	Ширина внутренней пластины	b	11,81
	Расстояние между внутренними пластинами	B вн	7,75
	Расстояние между рядами	A	13,92
	Число рядов	-	3

Черт. 2

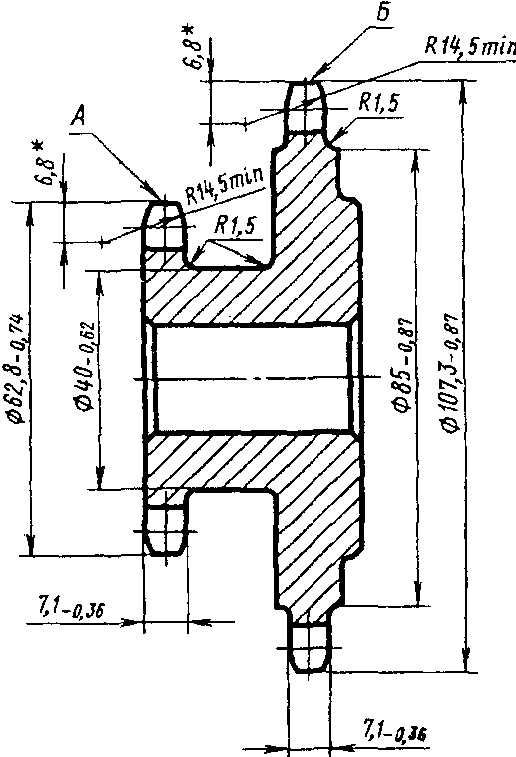

Пример выполнения чертежа зубчатых венцов блока звездочек для однорядных цепей

рис. 3

<*> Размер для справок.

Зубчатый венец		-	А	Б
Число зубьев		z	14	25
Сопрягаемая цепь	Шаг	t	12,7	12,7
Сопрягаемая цепь	Диаметр ролика	D	8,51	8,51
Профиль зуба по ГОСТ 591-69		-	Со смещением	Со смещением
Класс точности по ГОСТ 591-69		-	3	3
Диаметр окружности впадин		D i	48,45 -0,34	-
Наибольшая хорда		L x	-	92,47 -0,46
Допуск на разность шагов		дельта t	0,16	0,16
Радиальное биение окружности впадин		E о	0,5	0,5
Торцовое биение зубчатого венца		-	0,5	0,5
Диаметр делительной окружности		d д	57,07	101,33
Сопрягаемая цепь	Ширина внутренней пластины	b	11,81	11,81
Сопрягаемая цепь	Расстояние между внутренними пластинами	B вн	7,75	7,75

Черт. 3

4. На чертеже звездочки в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на черт. 1.

5. Таблица параметров зубчатого венца звездочки состоит из трех частей, которые отделяют друг от друга сплошными основными линиями:

первая часть — основные данные (для изготовления);

вторая часть — данные для контроля;

третья часть — справочные данные (см. черт. 1 - 3).

6. В первой части таблицы параметров приводят:

число зубьев звездочки z;

параметры сопрягаемой цепи: шаг t и диаметр ролика D или втулки d_{1} ;

профиль зуба по ГОСТ 591-69 надписью: «Со смещением» или «Без смещения» (центров дуг впадин);

класс точности по ГОСТ 591-69.

7. Во второй части таблицы параметров приводят:

размер диаметра окружности впадин D_{i} и предельные отклонения (для звездочек с четным числом зубьев) или размер наибольшей хорды L_{x} и предельные отклонения (для звездочек с нечетным числом зубьев);

допуск на разность шагов \delta t ;

предельное значение радиального биения окружности впадин E_{\text{о}} ;

предельное значение торцового биения зубчатого венца.

8. В третьей части таблицы параметров приводят:

диаметр делительной окружности d_{\text{д}} ;

ширину внутренней пластины цепи b;

расстояние между внутренними пластинами цепи B_{\text{вн}} ;

для многорядной цепи — расстояние между рядами цепи А;

число рядов цепи.

При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.

9. Если звездочка состоит из нескольких зубчатых венцов, отличных по числу зубьев или по числу зубьев и шагу цепи, то значения параметров указывают в таблице параметров для каждого венца в отдельных графах. Каждый зубчатый венец и соответствующую графу (колонку) таблицы обозначают прописными буквами русского алфавита (см. черт. 3).

10. Неиспользуемые графы таблицы параметров исключают или прочеркивают.

11. Примеры выполнения элементов зацепления на рабочих чертежах звездочек приведены на черт. 1 - 3.
