ГОСТ 2.320-82 (СТ СЭВ 3332-81). Единая система конструкторской документации. Правила нанесения размеров, допусков и посадок конусов

(введен в действие Постановлением Госстандарта СССР от 30.12.1982 № 5293)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ, ДОПУСКОВ И ПОСАДОК КОНУСОВ

Unified system for design documentation. Rules of drawing dimensions, tolerances and taper fits

ГОСТ 2.320-82 (СТ СЭВ 3332-81)

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1982 г. № 5293 срок введения установлен с 01.01.1984.

Переиздание. Ноябрь 1987 г.

Настоящий стандарт устанавливает общие правила нанесения размеров, их предельных отклонений и допусков формы конусов и посадок конических соединений на чертежах всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 3332-81.

Допуски и посадки — по ГОСТ 25307-82.

1. НАНЕСЕНИЕ РАЗМЕРОВ

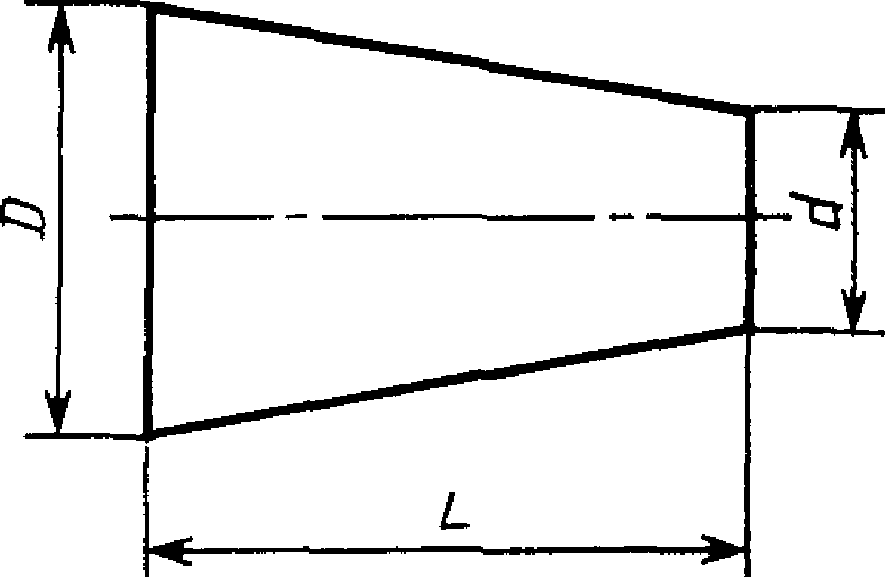

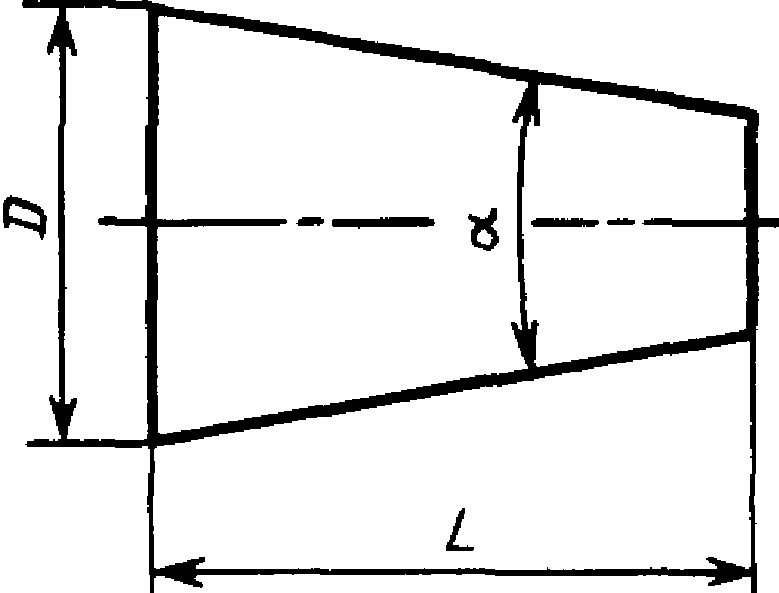

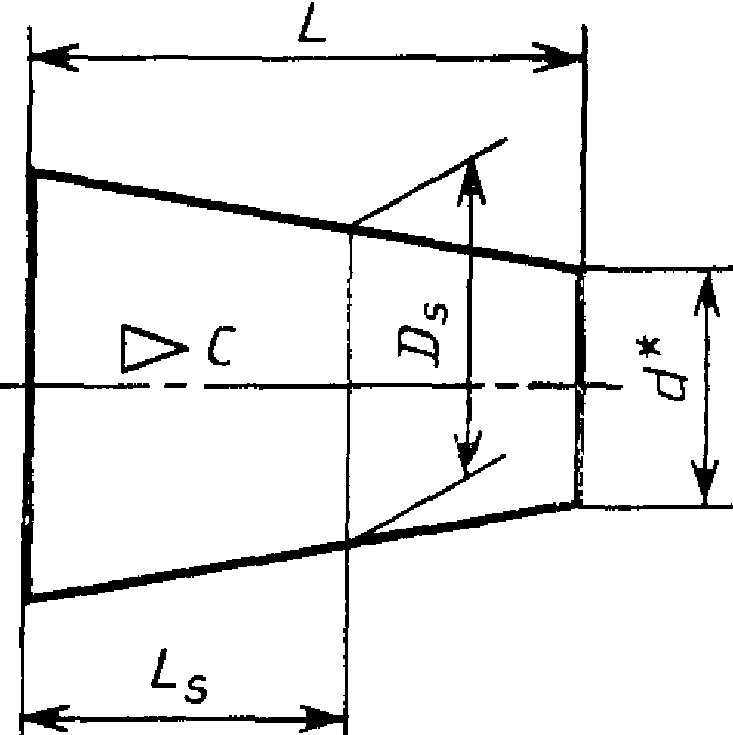

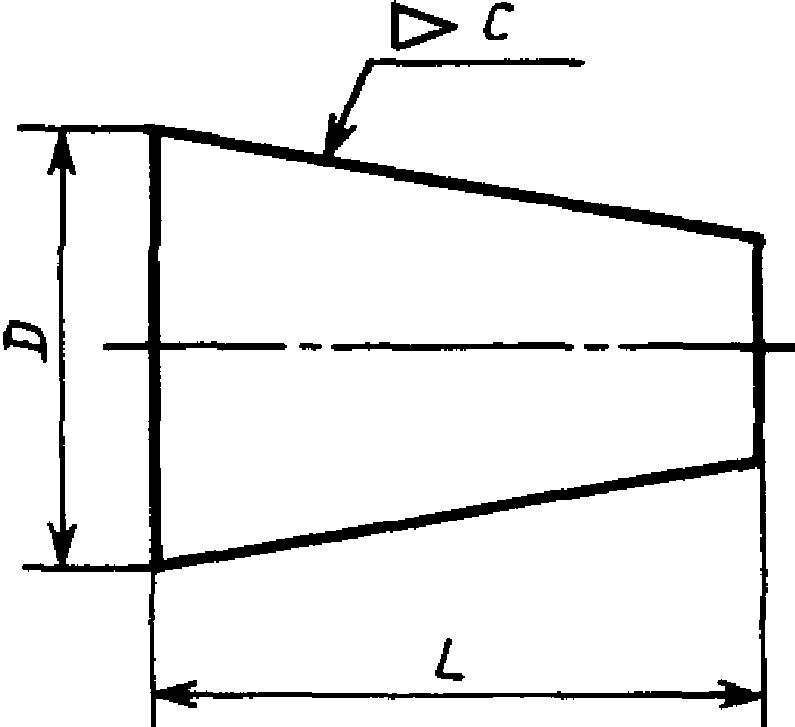

1.1 Величину и форму конуса определяют нанесением трех из перечисленных размеров (черт. 1):

1. диаметр большого основания D;

2. диаметр малого основания d;

3. диаметр в заданном поперечном сечении D_{s} , имеющем заданное осевое положение L_{s} ;

4. длина конуса L;

5. угол конуса \alpha ;

6. конусность c.

Допускается указывать дополнительные размеры, как справочные (черт. 1в).

1.2. Размеры стандартизованных конусов на чертеже не указывают, а приводят на полке линии-выноски условное обозначение по соответствующему стандарту.

2. НАНЕСЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ И ДОПУСКОВ КОНУСОВ

2.1. Предельные отклонения размеров конусов следует наносить в соответствии с требованиями ГОСТ 2.307-68 и настоящего стандарта.

2.2. Предельные отклонения угла конуса, если конус определен конусностью, следует наносить непосредственно под обозначением конусности.

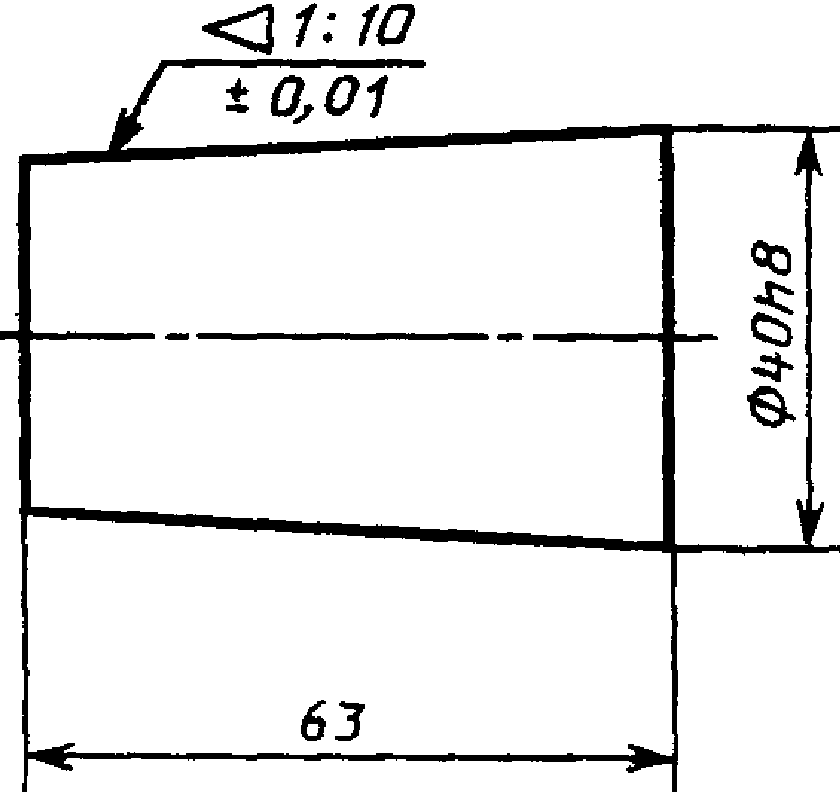

числовыми значениями AT_{D} (черт. 2),

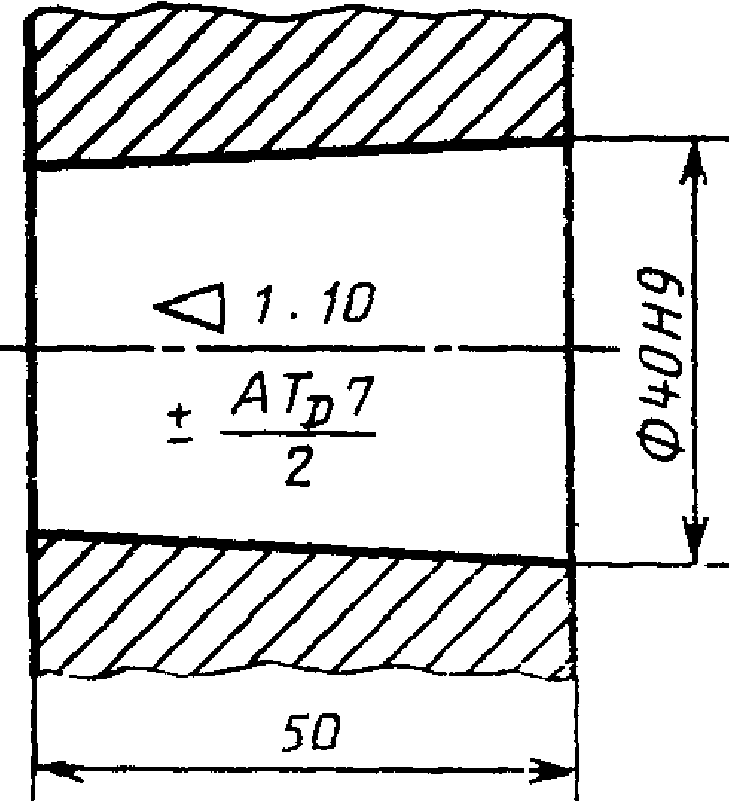

условными обозначениями (черт. 3),

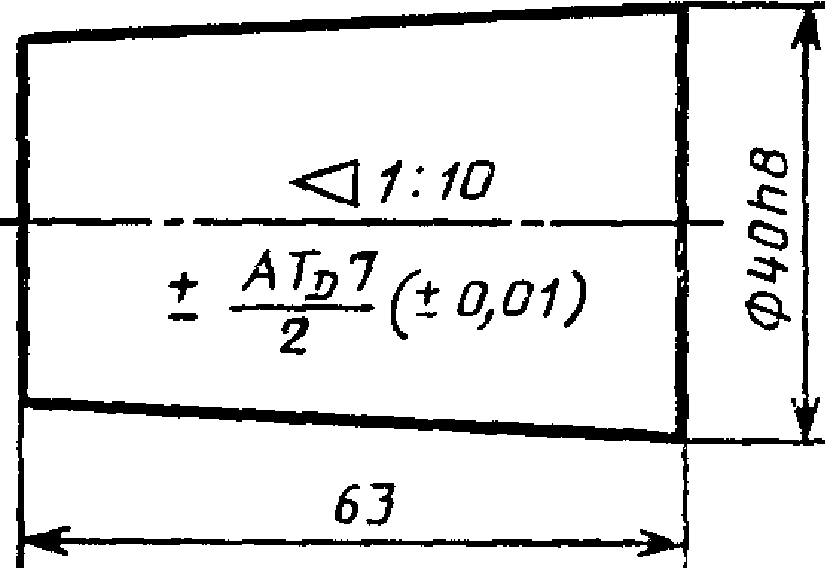

условными обозначениями с указанием в скобках числовых значений соответствующих предельных отклонений (черт. 4).

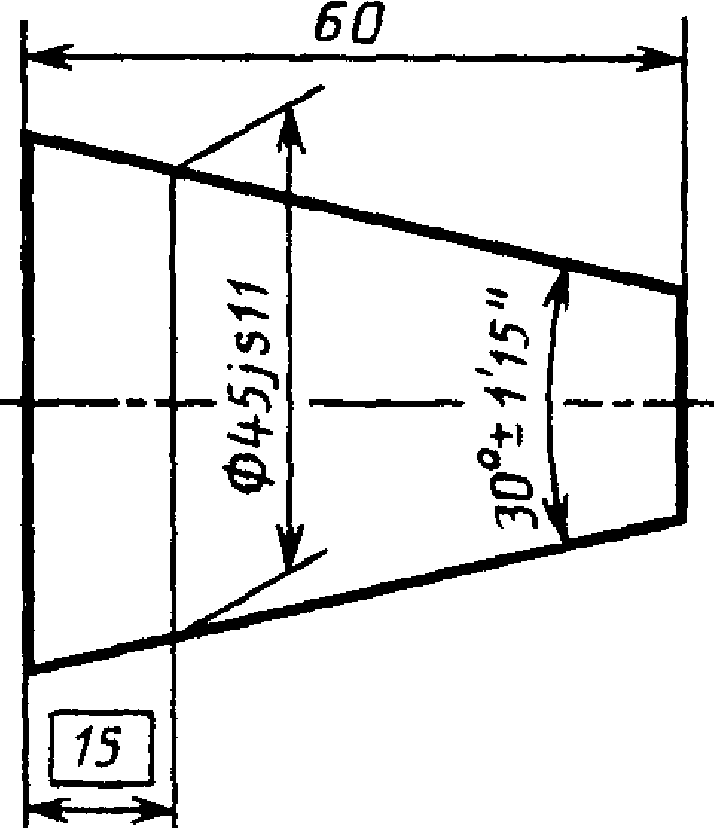

2.3. Предельные отклонения угла конуса, если конус определен углом, следует указывать числовыми значениями AT_{\alpha} непосредственно после номинального размера (черт. 5).

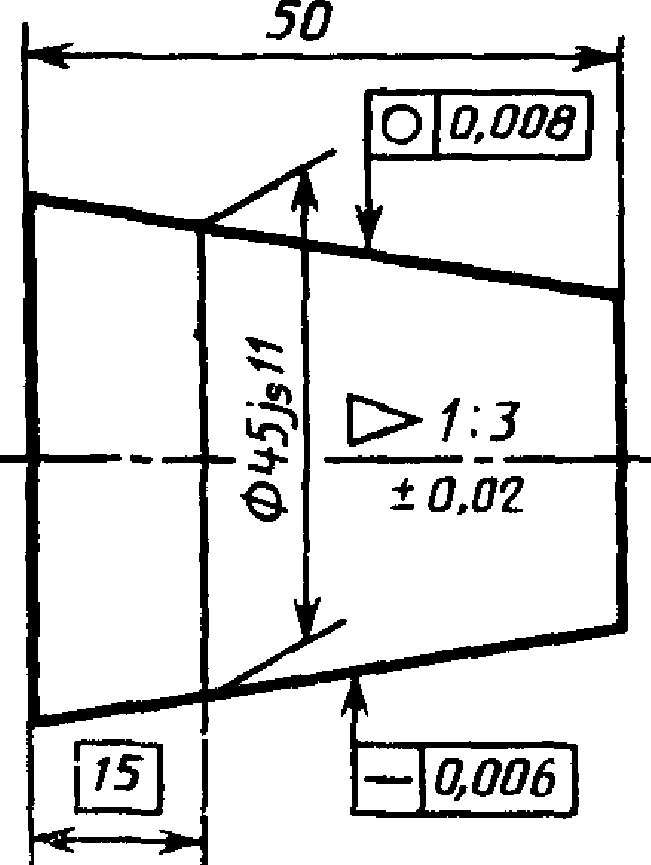

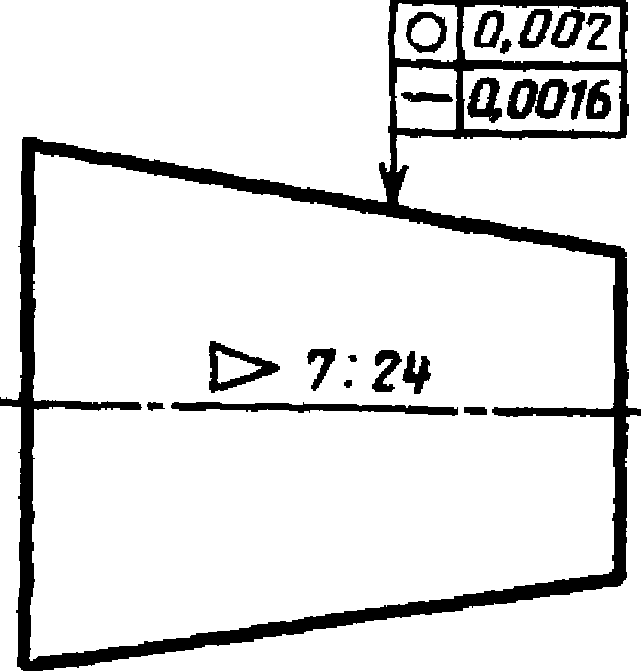

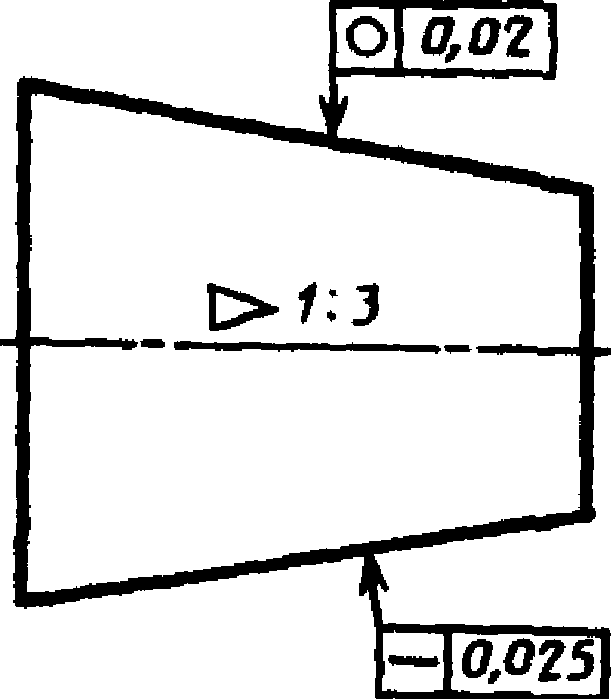

2.4. Допуски формы конуса (допуск круглости и допуски прямолинейности образующей) следует наносить в соответствии с требованиями ГОСТ 2.308-79 (черт. 6).

При указании допуска прямолинейности образующей на конусах с конусностью не более 1:3 допускается соединительную линию от рамки проводить перпендикулярно оси конуса (черт. 7).

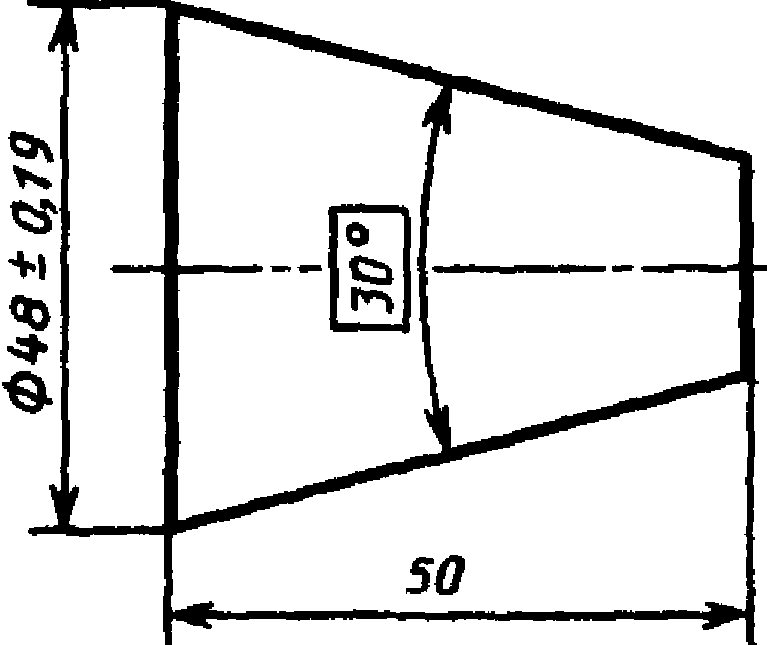

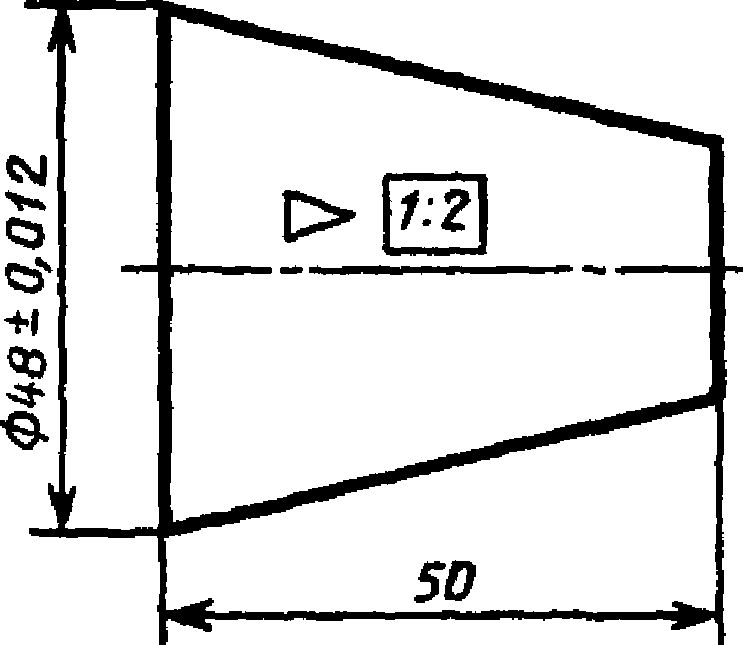

2.5. Если задан допуск T_{D} диаметра конуса в любом сечении, то значение конусности или угла конуса следует заключить в прямоугольную рамку (черт. 8, 9).

2.6. Если задан допуск T_{D} диаметра конуса в заданном сечении, то значение расстояния L_{s} от базовой плоскости до основной следует заключить в прямоугольную рамку (черт. 10).

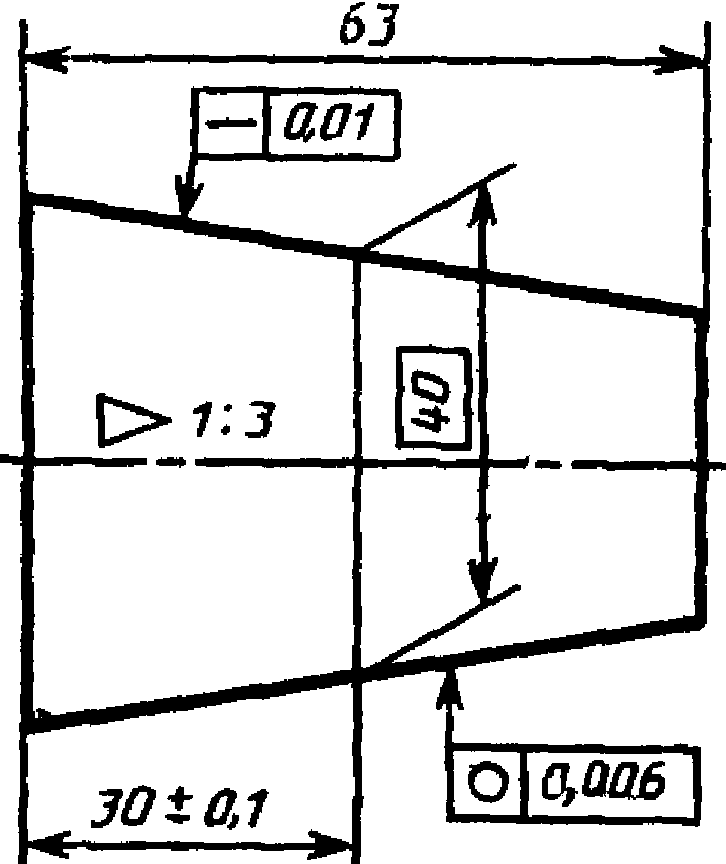

2.7. Если заданы предельные отклонения размера, определяющего осевое положение основной плоскости конуса L_{s} , то значение номинального диаметра D_{s} следует заключить в прямоугольную рамку (черт. 11).

3. НАНЕСЕНИЕ РАЗМЕРОВ И ПОСАДОК НА КОНИЧЕСКИХ СОЕДИНЕНИЯХ

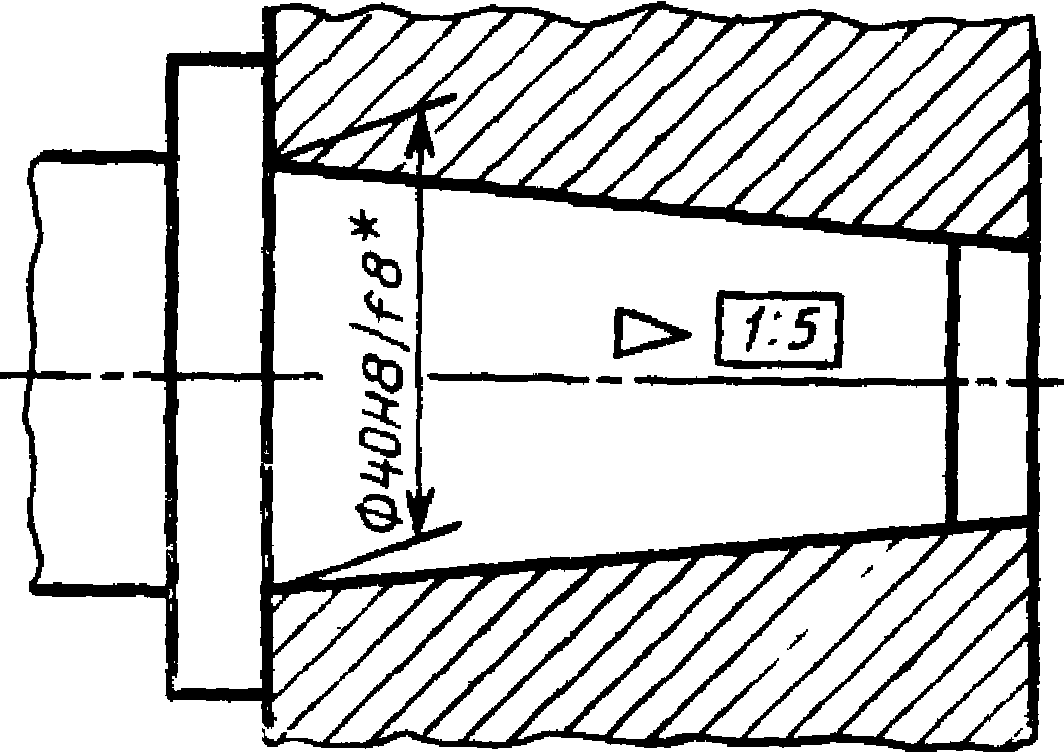

3.1. При посадке с фиксацией путем совмещения конструктивных элементов сопрягаемых конусов размеры, определяющие характер соединения, на сборочном чертеже могут быть указаны только как справочные (черт. 12).

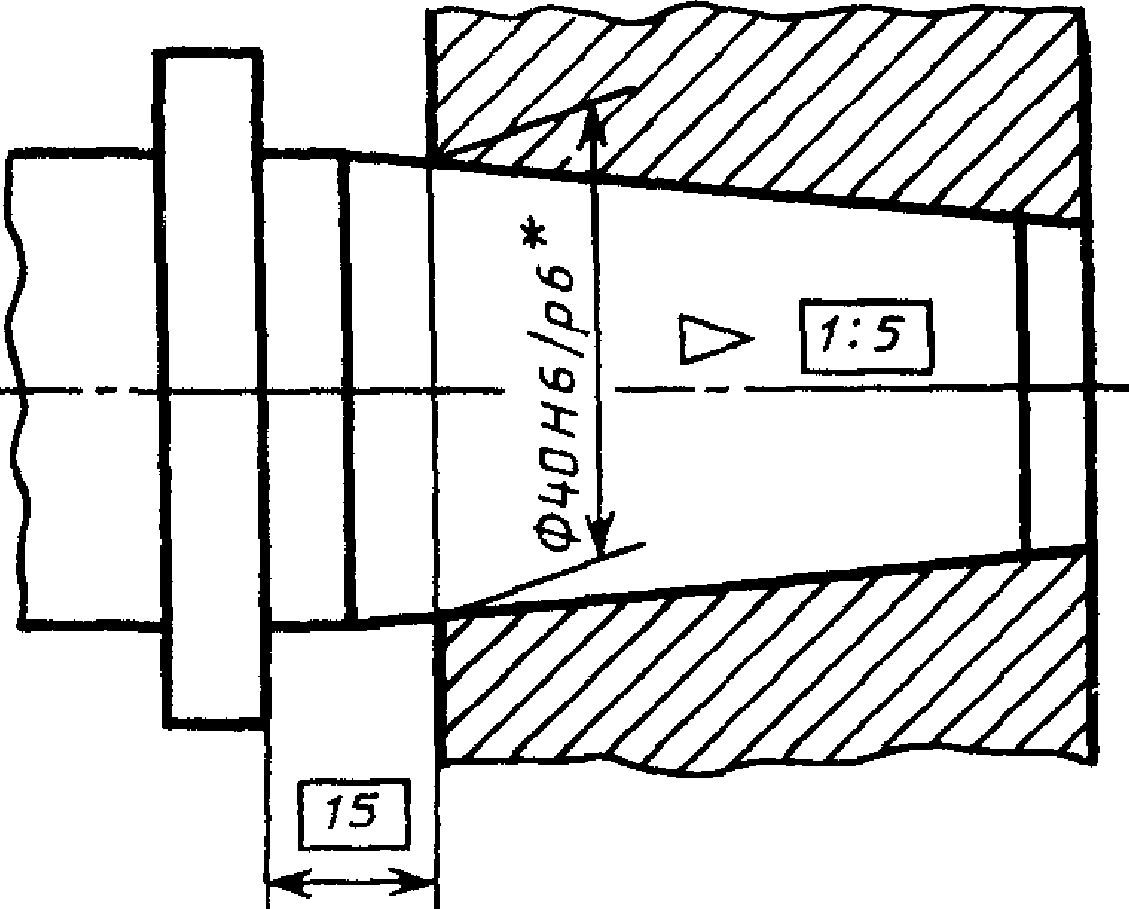

3.2. При посадке с фиксацией по заданному осевому расстоянию z_{pf} между базовыми плоскостями сопрягаемых конусов должен быть нанесен размер, определяющий расстояние между базовыми плоскостями, заключенный в прямоугольную рамку, а размер, определяющий характер соединения, может быть указан как справочный (черт 13).

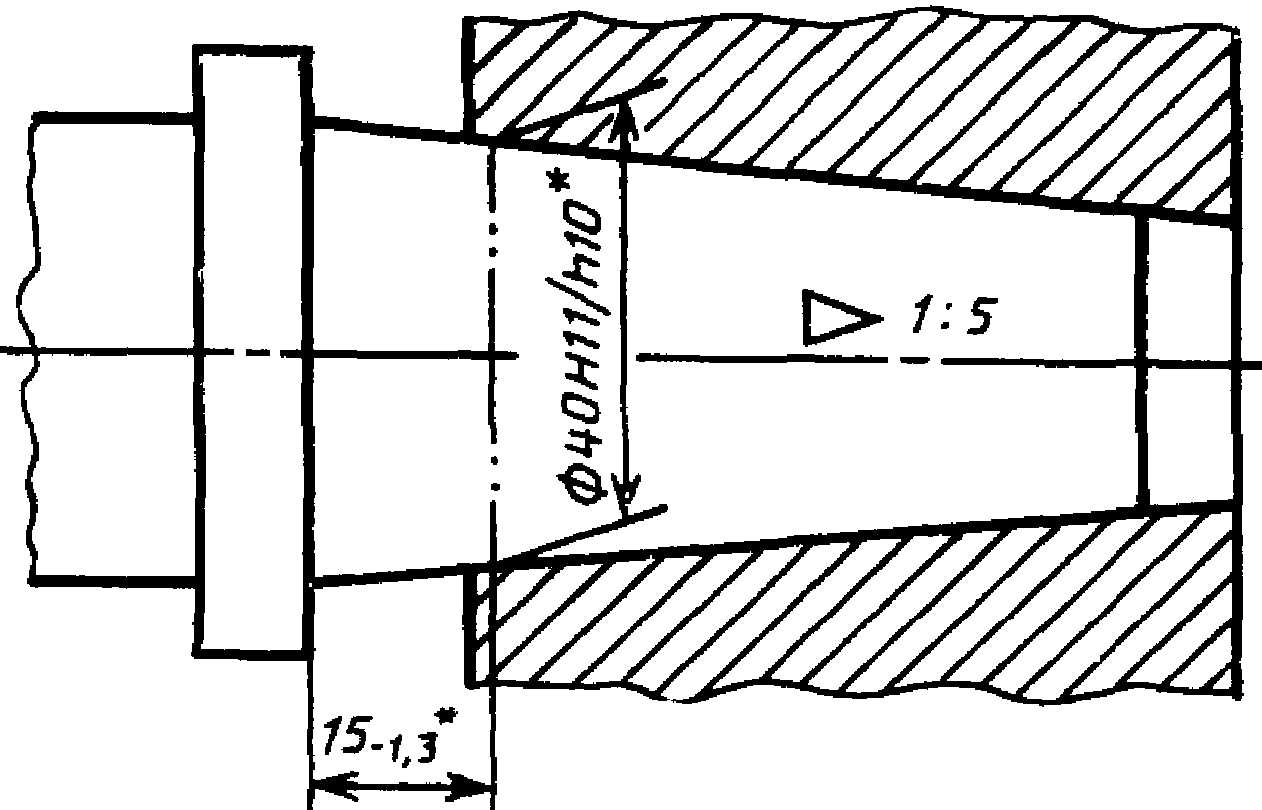

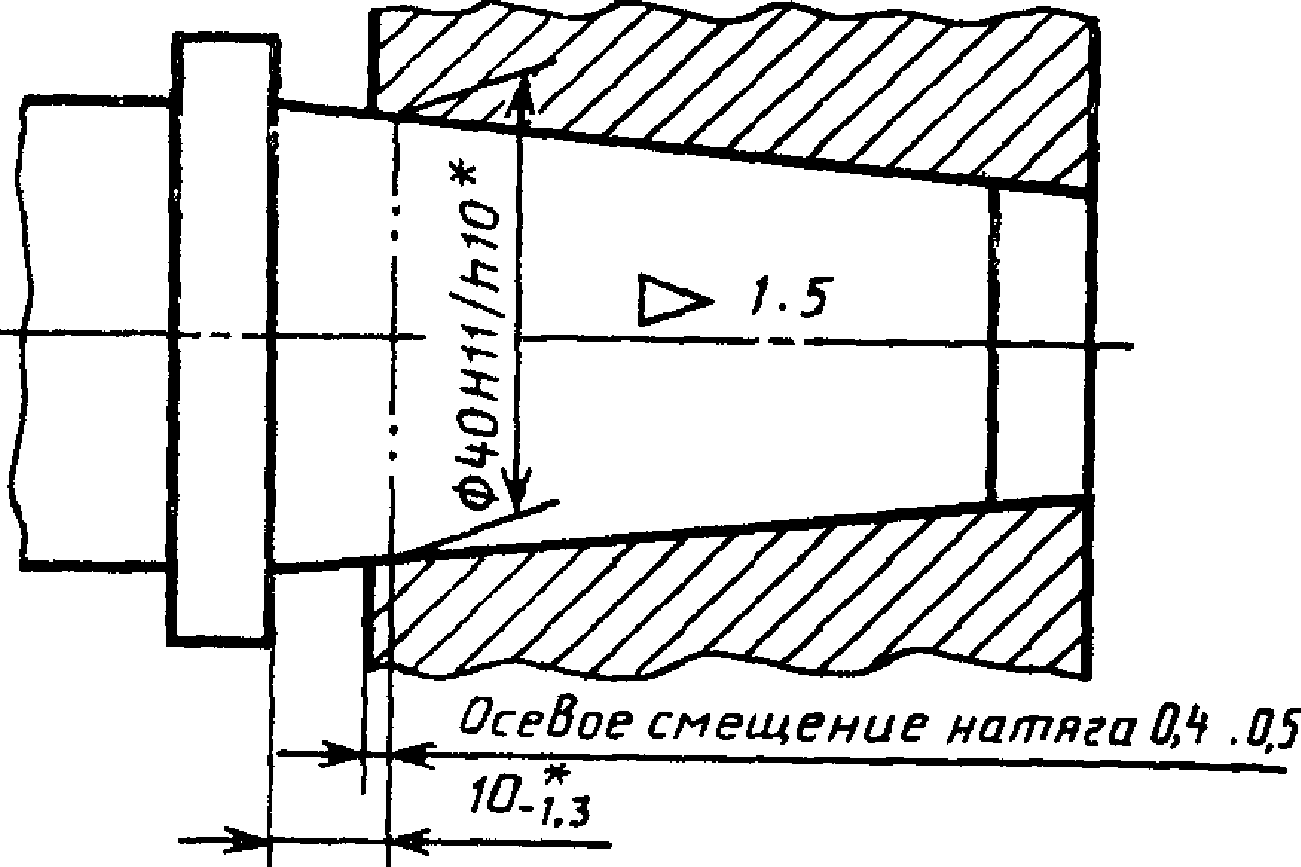

3.3. При посадке с фиксацией по заданному взаимному осевому смещению сопрягаемых конусов от их начального положения должен быть указан размер осевого смещения, а начальное положение конусов отмечается штрихпунктирной тонкой линией с двумя точками. Размеры, определяющие начальное базорасстояние соединения и сочетание полей допусков сопрягаемых конусов, могут быть указаны как справочные (черт. 14).

3.4. При посадке с фиксацией по заданному усилию запрессовки F_{s} , прилагаемому в начальном положении сопрягаемых конусов, заданное усилие запрессовки следует указывать в технических требованиях чертежа, например, «Усилие запрессовки F_{s} =... H». Размеры, определяющие начальное базорасстояние соединения и сочетание полей допусков сопрягаемых конусов, могут быть указаны как справочные (черт. 15).

---
