ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА НАНЕСЕНИЯ НА ЧЕРТЕЖАХ НАДПИСЕЙ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ И ТАБЛИЦ
Unified system for design documentation. Rules for placing of inscriptions, technical data and tables on drawings
в части разд. VI
и приложения,
ГОСТ 3453-59
в части разд. VI.
с 1 января 1971 года
Издание (сентябрь 2003 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1980 г., марте 1989 г., январе 2002 г. (ИУС 11-80, 7-89, 3-2003).
1. Настоящий стандарт устанавливает правила нанесения надписей, технических требований и таблиц на чертежи изделий всех отраслей промышленности.
(Измененная редакция, Изм. № 3).
2. Кроме изображения предмета с размерами и предельными отклонениями чертеж может содержать:
а) текстовую часть, состоящую из технических требований и (или) технических характеристик;
б) надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия;
в) таблицы с размерами и другими параметрами, техническими требованиями, контрольными комплексами, условными обозначениями и т.д.
3. Выполнение основной надписи чертежа должно производиться в соответствии с требованиями ГОСТ 2.104-68 и ГОСТ 2.109-73.
4. Текстовую часть, надписи и таблицы включают в чертеж в тех случаях, когда содержащиеся в них данные, указания и разъяснения невозможно или нецелесообразно выразить графически или условными обозначениями.
5. Содержание текста и надписей должно быть кратким и точным. В надписях на чертежах не должно быть сокращений слов, за исключением общепринятых, а также установленных в стандартах и указанных в Приложении к настоящему стандарту.
6. Текст на поле чертежа, таблицы, надписи с обозначением изображений, а также надписи, связанные непосредственно с изображением, как правило, располагают параллельно основной надписи чертежа.
7. Около изображений на полках линий-выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета, например, указания о количестве конструктивных элементов (отверстий, канавок и т.п.), если они не внесены в таблицу, а также указания лицевой стороны, направления проката, волокон и т.п.
8. Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (черт. 1а).
Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (черт. 1б, в).
На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (черт. 1г).
(Измененная редакция, Изм. № 1).
9. Линии-выноски должны не пересекаться между собой, быть непараллельными линиям штриховки (если линия-выноска проходит по заштрихованному полю) и не пересекать, по возможности, размерные линии и элементы изображения, к которым не относится помещенная на полке надпись.

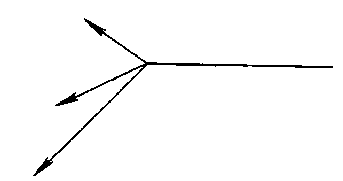

Допускается выполнять линии-выноски с одним изломом (черт. 2), а также проводить от одной полки две и более линии-выноски (черт. 3).
10. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, располагаемых над полкой линии-выноски и под ней.
11. Текстовую часть, помещенную на поле чертежа, располагают над основной надписью.
Между текстовой частью и основной надписью не допускается помещать изображения, таблицы и т.п.
На листах формата более А4 допускается размещение текста в две и более колонки. Ширина колонки должна быть не более 185 мм.
На чертеже оставляют место для продолжения таблицы изменений.
(Измененная редакция, Изм. № 3).
12. На чертеже изделия, для которого стандартом установлена таблица параметров (например, зубчатого колеса, червяка и т.п.), ее помещают по правилам, установленным соответствующим стандартом. Все другие таблицы размещают на свободном месте поля чертежа справа от изображения или ниже его и выполняют по ГОСТ 2.105-95.
13. Технические требования на чертеже излагают, группируя вместе однородные и близкие по своему характеру требования, по возможности, в следующей последовательности:
а) требования, предъявляемые к материалу, заготовке, термической обработке и к свойствам материала готовой детали (электрические, магнитные, диэлектрические, твердость, влажность, гигроскопичность и т.д.), указание материалов-заменителей;
б) размеры, предельные отклонения размеров, формы и взаимного расположения поверхностей, массы и т.п.;
в) требования к качеству поверхностей, указания об их отделке, покрытии;
г) зазоры, расположение отдельных элементов конструкции;
д) требования, предъявляемые к настройке и регулированию изделия;
е) другие требования к качеству изделий, например: бесшумность, виброустойчивость, самоторможение и т.д.;
ж) условия и методы испытаний;
з) указания о маркировании и клеймении;
и) правила транспортирования и хранения;
к) особые условия эксплуатации;
л) ссылки на другие документы, содержащие технические требования, распространяющиеся на данное изделие, но не приведенные на чертеже.
14. Пункты технических требований должны иметь сквозную нумерацию. Каждый пункт технических требований записывают с новой строки.
15. Заголовок «Технические требования» не пишут.
16. В случае, если необходимо указать техническую характеристику изделия, ее размещают отдельно от технических требований, с самостоятельной нумерацией пунктов, на свободном поле чертежа под заголовком «Техническая характеристика». При этом над техническими требованиями помещают заголовок «Технические требования». Оба заголовка не подчеркивают.
17. При выполнении чертежа на двух и более листах текстовую часть помещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся указания, приведенные в текстовой части.
Надписи, относящиеся к отдельным элементам предмета и наносимые на полках линий-выносок, помешают на тех листах чертежа, на которых они являются наиболее необходимыми для удобства чтения чертежа.
18. Для обозначения на чертеже изображений (видов, разрезов, сечений), поверхностей, размеров и других элементов изделия применяют прописные буквы русского алфавита, за исключением букв Й, О, Х, Ъ, Ы, Ь.
Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков, независимо от количества листов чертежа. Предпочтительно обозначать сначала изображения.
В случае недостатка букв применяют цифровую индексацию, например: «А»; «А 1 »; «А 2 »; «Б-Б»; «Б 1 -Б 1 »; «Б 2 -Б 2 ».
19. Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза.
20. Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают непосредственно после надписи, относящейся к изображению, например:

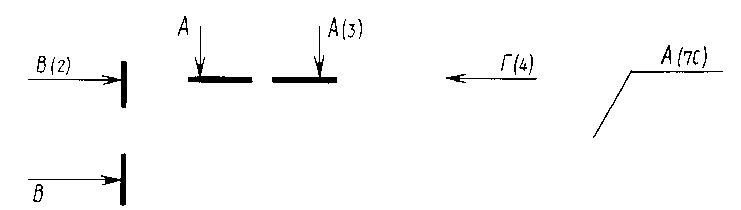

Если на чертеже отыскание дополнительных изображений (сечений, разрезов, дополнительных видов, выносных элементов) затруднено вследствие большой насыщенности чертежа или выполнения его на двух и более листах, то у обозначения дополнительных изображений указывают номера листов или обозначения зон, на которых эти изображения помещены (черт. 4).
В этих случаях над дополнительными изображениями у их обозначений указывают номера листов или обозначения зон, на которых дополнительные изображения отмечены (черт. 5).
ДОПУСКАЕМЫХ СОКРАЩЕНИЙ СЛОВ, ПРИМЕНЯЕМЫХ В ОСНОВНЫХ НАДПИСЯХ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЯХ И ТАБЛИЦАХ НА ЧЕРТЕЖАХ И СПЕЦИФИКАЦИЯХ
| Полное наименование | Сокращение |
|---|---|
| Без чертежа | БЧ |
| Ведущий | Вед.* |
| Верхнее отклонение | верхн. откл. |
| Взамен | взам. |
| Внутренний | внутр. |
| Главный | Гл.* |
| Глубина | глуб. |
| Деталь | дет. |
| Длина | дл. |
| Документ | докум. |
| Дубликат | дубл. |
| Заготовка | загот. |
| Зенковка, зенковать | зенк. |
| Извещение | изв. |
| Изменение | изм. |
| Инвентарный | инв. |
| Инженер | Инж.* |
| Инструмент | инстр. |
| Исполнение | исполн. |
| Класс (точности, чистоты) | кл. |
| Количество | кол. |
| Конический | конич. |
| Конструктор | Констр.* |
| Конструкторский отдел | КО* |
| Конструкторское бюро | КБ* |
| Конусность | конусн. |
| Конусообразность | конусообр. |
| Лаборатория | лаб.* |
| Левый | лев. |
| Литера | лит. |
| Металлический | металл. |
| Металлург | Мет.* |
| Механик | Мех.* |
| Наибольший | наиб. |
| Наименьший | наим. |
| Наружный | нар. |
| Начальник | Нач.* |
| Нормоконтроль | Н. контр. |
| Нижнее отклонение | нижн. откл. |
| Номинальный | номин. |
| Обеспечить | обеспеч. |
| Обработка, обрабатывать | обраб. |
| Отверстие | отв. |
| Отверстие центровое | отв. центр. |
| Относительно | относит. |
| Отдел | отд.* |
| Отклонение | откл. |
| Первичная применяемость | перв. примен.* |
| Плоскость | плоск. |
| Поверхность | поверхн. |
| Подлинник | подл. |
| Подпись | подп.* |
| Позиция | поз. |
| Покупка, покупной | покуп. |
| По порядку | п/п |
| Правый | прав. |
| Предельное отклонение | пред. откл. |
| Приложение | прилож. |
| Примечание | примеч. |
| Проверил | Пров. |
| Пункт | п. |
| Пункты | пп. |
| Разработал | Разраб.* |
| Рассчитал | Рассч.* |
| Регистрация, регистрационный | регистр. |
| Руководитель | Рук.* |
| Сборочный чертеж | сб. черт. |
| Свыше | св. |
| Сечение | сеч. |
| Специальный | спец. |
| Спецификация | специф. |
| Справочный | справ. |
| Стандарт, стандартный | станд. |
| Старший | Ст.* |
| Страница | с. |
| Твердость | тв. |
| Теоретический | теор. |
| Технические требования | ТТ |
| Технические условия | ТУ |
| Техническое задание | ТЗ |
| Технолог | Техн.* |
| Технологический контроль | Т. контр.* |
| Ток высокой частоты | ТВЧ |
| Толщина | толщ. |
| Точность, точный | точн. |
| Утвердил | Утв. |
| Условное давление | усл. давл. |
| Условный проход | усл. прох. |
| Химический | хим. |
| Цементация, цементировать | цемент. |
| Центр масс | Ц. М. |
| Цилиндрический | цилиндр. |
| Чертеж | черт. |
| Шероховатость | шерох. |
| Экземпляр | экз. |
Примечание. Сокращения, отмеченные знаком «*», применяют только в основной надписи.
