ГОСТ 2.301-68. Межгосударственный стандарт. Единая система конструкторской документации. Форматы
(утв. Постановлением Госстандарта СССР от 28.05.1968 № 751)
(ред. от 22.06.2006)
Примечание
Документ утрачивает силу на территории Российской Федерации с 01.10.2027 в связи с изданием Приказа Росстандарта от 03.09.2026 № 1091-ст. Взамен вводится в действие ГОСТ Р 2.301-2026. Документ утрачивает силу на территории Российской Федерации с 01.10.2027 в связи с изданием Приказа Росстандарта от 03.09.2026 № 1091-ст. Взамен вводится в действие ГОСТ Р 2.301-2026. Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.2012. Взамен ГОСТ 3450-60.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 2.301-68"]:::doc click n0 "https://bukva.ai/docs/gost-2-301-68-gosstandart-sssr" "ГОСТ 2.301-68. Межгосударственный стандарт. Единая система конструкторской документации. Форматы (утв. Постановлением Госстандарта СССР от 28.05.1968 N 751)" n1["ГОСТ Р 2.301-2026"]:::notEnt n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. № 751
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
Unified system for design documentation. Formats
Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. № 751.
Издание (август 2007 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1980 г., марте 1989 г., июне 2006 г. (ИУС 3-81, 7-89, 9-2006).
1. Настоящий стандарт устанавливает форматы листов чертежей и других документов, выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2, 3).

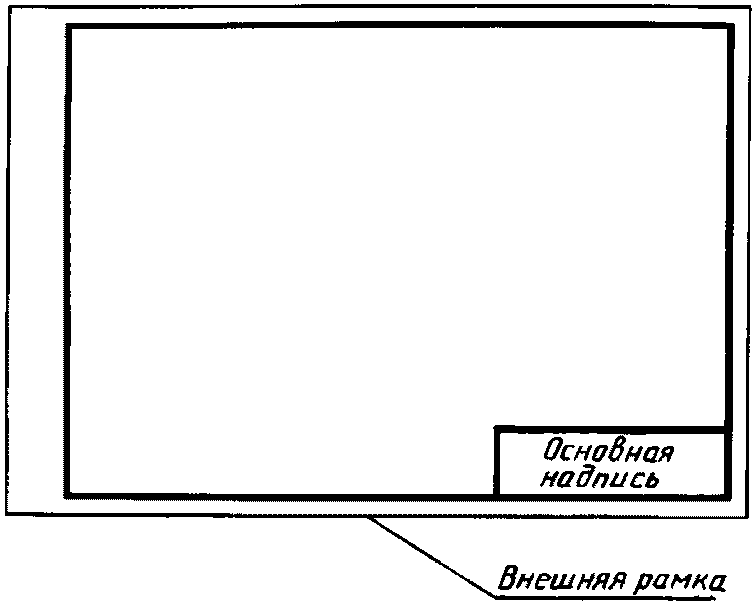

2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (черт. 1).
При выводе документа в электронной форме на бумажный носитель с размерами сторон листа, совпадающими с указанными в табл. 1, внешнюю рамку формата допускается не выполнять. Если размеры сторон листа больше указанных в табл. 1, то внешняя рамка формата должна быть воспроизведена.
| Обозначение формата | Размеры сторон формата, мм |
|---|---|
| А0 | 841 x 1189 |
| А1 | 594 x 841 |
| А2 | 420 x 594 |
| А3 | 297 x 420 |
| А4 | 210 x 297 |
(Измененная редакция, Изм. № 3).
3. Формат с размерами сторон 1189 x 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.
4. Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл. 1.
При необходимости допускается применять формат А5 с размерами сторон 148 x 210 мм.
5. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.
Размеры производных форматов, как правило, следует выбирать по табл. 2.
Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0 x 2, А4 x 8 и т.д.
6. Предельные отклонения сторон форматов — по табл. 3.
| Размеры сторон форматов | Предельные отклонения |
|---|---|
| До 150 | +/- 1,5 |
| Св. 150 до 600 | +/- 2,0 |
| Св. 600 | +/- 3,0 |
4 — 6. (Измененная редакция, Изм. № 1).
9. Документы в электронной форме в своей реквизитной части должны содержать обозначение формата листа бумажного носителя, при выводе на который масштаб отображения будет соответствовать указанному.
(Введен дополнительно, Изм. № 3).
