МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГРУНТЫ

МЕТОДЫ ПОЛЕВЫХ ИСПЫТАНИЙ СТАТИЧЕСКИМ И ДИНАМИЧЕСКИМ ЗОНДИРОВАНИЕМ

SOILS

Field test methods by static and dynamic sounding

ГОСТ 19912-2001

Предисловие

1. Разработан Федеральным государственным унитарным предприятием — Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Герсеванова).

Внесен Госстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.

За принятие проголосовали

3. Взамен ГОСТ 19912-81, ГОСТ 20069-81.

4. Введен в действие с 1 января 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 22 августа 2001 г. № 99.

1. Область применения

Настоящий стандарт распространяется на дисперсные природные, техногенные и мерзлые грунты, состав и состояние которых позволяют производить непрерывное внедрение зонда, и устанавливает методы полевых испытаний зондированием при их исследовании для строительства.

Стандарт не распространяется на грунты, содержащие частицы крупнее 10 мм более 25% по массе, при статическом зондировании и грунты, содержащие частицы крупнее 10 мм более 40% по массе, при динамическом зондировании.

2. Нормативные ссылки

В настоящем стандарте использована ссылка на стандарт:

ГОСТ 30672-99 Грунты. Полевые испытания. Общие положения

3. Определения

Термины, применяемые в настоящем стандарте, приведены в Приложении А.

4. Общие положения

4.1 Настоящий стандарт устанавливает следующие методы полевых испытаний грунтов зондированием:

статическое зондирование;

динамическое зондирование.

4.2. Общие требования к полевым испытаниям грунтов, оборудованию и приборам, подготовке площадок для испытаний приведены в ГОСТ 30672.

4.3. Методы полевых испытаний грунтов зондированием применяют в комплексе с другими видами инженерно-геологических работ или отдельно для:

выделения инженерно-геологических элементов (толщины слоев и линз, границ распространения грунтов различных видов и разновидностей);

оценки пространственной изменчивости состава и свойств грунтов;

определения глубины залегания кровли скальных и крупнообломочных грунтов;

количественной оценки характеристик физико-механических свойств грунтов (плотности, модуля деформации, угла внутреннего трения и сцепления грунтов и др.);

определения степени уплотнения и упрочнения грунтов во времени и пространстве;

оценки возможности забивки свай и определения глубины их погружения;

определения данных для расчета свайных фундаментов;

выбора мест расположения опытных площадок и глубины проведения полевых испытаний, а также мест отбора образцов грунтов для лабораторных испытаний;

контроля качества геотехнических работ.

4.4. Зондирование грунтов производят вдавливанием в грунт зонда при статическом зондировании, забивкой или вибропогружением в грунт зонда при динамическом зондировании с одновременным измерением непрерывно (или через заданные интервалы по глубине) показателей, характеризующих сопротивление грунта внедрению зонда.

4.5. Количественную оценку характеристик физико-механических свойств грунтов проводят на основе статистически обоснованных зависимостей между показателями сопротивления грунта внедрению зонда и результатами определения характеристик другими стандартными методами.

4.6. Метод зондирования, глубина зондирования и расположение точек зондирования определяют программой инженерно-геологических изысканий.

Часть точек зондирования должна быть расположена в непосредственной близости от горных выработок (2 — 5 м) с целью получения данных, необходимых для интерпретации результатов зондирования.

4.7. В процессе проведения испытаний зондированием следует вести журналы испытаний по формам, приведенным в Приложении Б, с приложением автоматических записей при их наличии, а результаты испытаний — оформлять в виде графиков изменения параметров сопротивления грунта внедрению зонда в зависимости от глубины зондирования.

Масштабы графиков допускается изменять по сравнению с установленными настоящим стандартом при обязательном сохранении соотношения между масштабами вертикальных и горизонтальных координат.

Графики испытаний должны сопровождаться инженерно-геологическим разрезом по ближайшей к точке зондирования горной выработке.

5. Статическое зондирование

5.1 Сущность метода

5.1.1. Испытание грунта методом статического зондирования проводят с помощью специальной установки, обеспечивающей вдавливание зонда в грунт.

5.1.2. При статическом зондировании по данным измерения сопротивления грунта под наконечником зонда и на боковой поверхности зонда определяют:

удельное сопротивление грунта под наконечником (конусом) зонда q_{\text{с}} ;

общее сопротивление грунта на боковой поверхности Q_{s} (для зонда типа I);

удельное сопротивление грунта на участке боковой поверхности (муфте трения) зонда f_{s} (для зонда типа II).

Примечания. 1. По специальному заданию возможно измерение порового давления, возникающего в поровой воде при зондировании, с применением датчиков порового давления. Датчики устанавливают на конусе зонда (пьезо-конусы) или сразу после конуса (пьезо-зонды).

2. При использовании специально оборудованных зондов в процессе зондирования могут измеряться плотность, объемная влажность и естественный гамма-фон грунта с помощью радиоактивного каротажа, температура грунта и электрическое сопротивление грунта.

5.2 Оборудование и приборы

5.2.1 В состав установки для испытания грунта статическим зондированием должны входить:

зонд (набор штанг и конический наконечник);

устройство для вдавливания и извлечения зонда;

опорно-анкерное устройство;

устройства для измерения нагрузки и показателей сопротивления грунта.

5.2.2. В зависимости от усилий, необходимых для вдавливания зонда в различных грунтовых условиях, и диапазонов значений измеряемых показателей сопротивления грунта установки подразделяют в соответствии с таблицей 1.

5.2.3 В зависимости от конструкции наконечника зонды могут быть следующих типов:

I — зонд с наконечником из конуса и кожуха;

II — зонд с наконечником из конуса и муфты трения.

Схемы конструкций зондов и их основные параметры приведены в Приложении В.

Примечание. Для зонда типа II допускается применение уширителя, расположенного не ближе 1000 мм от конуса.

5.2.4. Периодически (но не реже чем через 15 точек зондирования) необходимо проверять прямолинейность штанг зонда и степень износа наконечника.

Прямолинейность штанг проверяют путем сборки звеньев в отрезки длиной 3 м на ровной поверхности. Отклонение отрезков штанг от прямой линии не должно превышать 3 мм в любой плоскости по всей длине проверяемого отрезка.

Уменьшение высоты конуса наконечника не должно превышать 5 мм, а уменьшение его диаметра — 0,3 мм.

5.2.5. Опорно-анкерное устройство должно воспринимать реактивные усилия, возникающие при вдавливании и извлечении зонда.

5.2.6 Основная погрешность измерительных устройств (приборов) должна быть не более:

5% — при измерении прикладываемой нагрузки;

10% — при измерении показателей сопротивления грунта (но не более 5% максимально измеренного значения);

1,0 см — при измерении глубины погружения зонда.

5.2.7. Устройства для измерения показателей сопротивления грунта внедрению зонда могут быть механическими или автоматическими. Возможно применение комбинации этих устройств.

При этом предусматривают регистрацию информации в ходе испытания на диаграммной ленте, в блоке памяти системы регистрации и др.

5.2.8. Измерительные устройства (приборы) необходимо тарировать в соответствии с паспортными данными (но не реже чем через 3 мес.).

5.3 Подготовка к испытанию

5.3.1. Подготовку к работе установки для испытания грунта статическим зондированием выполняют в соответствии с требованиями инструкции по ее эксплуатации.

5.3.2. При необходимости проверяют прямолинейность штанг и степень износа наконечника в соответствии с 5.2.4.

5.3.3 Отклонение мачты установки от вертикали не должно превышать 2°.

5.4 Проведение испытания

5.4.1. Статическое зондирование следует выполнять путем непрерывного вдавливания зонда в грунт, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки.

5.4.2. Перерывы в погружении зонда допускаются только для наращивания штанг зонда.

5.4.3. В процессе зондирования необходимо осуществлять постоянный контроль за вертикальностью погружения зонда.

5.4.4. Показатели сопротивления грунта следует регистрировать непрерывно или с интервалами по глубине погружения зонда не более 0,2 м.

5.4.5. Скорость погружения зонда в грунт должна быть (1,2 +/- 0,3) м/мин.

5.4.6. Испытание заканчивают после достижения заданной глубины погружения зонда или предельных усилий, приведенных в таблице 1. По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

5.4.7. Регистрацию показателей сопротивления грунта внедрению зонда производят в журнале испытания (Приложение Б), на диаграммной ленте или в блоке памяти системы регистрации.

5.5 Обработка результатов

По данным измерений, полученных в процессе испытания, вычисляют значения Q_{s} (для зонда типа I), q_{\text{с}} , f_{s} (для зонда типа II) и строят графики изменения этих величин по глубине зондирования (Приложение Г).

6. Динамическое зондирование

6.1 Сущность метода

6.1.1. Испытание грунта методом динамического зондирования проводят с помощью специальной установки, обеспечивающей внедрение зонда ударным или ударно-вибрационным способом.

6.1.2 При динамическом зондировании измеряют:

глубину погружения зонда h от определенного числа ударов молота (залога) при ударном зондировании;

скорость погружения зонда v при ударно-вибрационном зондировании.

По данным измерений вычисляют условное динамическое сопротивление грунта погружению зонда p_{d} .

6.2 Оборудование и приборы

6.2.1 В состав установки для испытания грунта динамическим зондированием должны входить:

зонд (набор штанг и конический наконечник);

ударное устройство для погружения зонда (молот или вибромолот);

опорно-анкерное устройство (рама с направляющими стойками);

устройства для измерения глубины погружения зонда или скорости погружения зонда.

6.2.2. В зависимости от значений необходимой удельной энергии зондирования в различных грунтовых условиях и диапазона измеряемого условного динамического сопротивления грунта установки подразделяют в соответствии с таблицей 2.

6.2.3. Ударное устройство должно отвечать требованиям, приведенным в таблице 3.

6.2.4. Схемы конструкций зондов и их основные параметры приведены в Приложении В.

6.3 Подготовка к испытанию

6.3.1. Подготовку к работе установки для испытания грунта динамическим зондированием выполняют в соответствии с требованиями инструкции по ее эксплуатации.

6.3.2. При необходимости проверяют прямолинейность штанг и степень износа наконечника в соответствии с 5.2.4.

6.3.3 Отклонение мачты установки от вертикали не должно превышать 2°.

6.4 Проведение испытания

6.4.1. Динамическое зондирование следует выполнять непрерывной забивкой зонда в грунт свободно падающим молотом или вибромолотом, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки.

6.4.2. Перерывы в забивке зонда допускаются только для наращивания штанг зонда.

6.4.3. При ударном зондировании следует фиксировать глубину погружения зонда h от определенного числа ударов молота (залога), а при ударно-вибрационном зондировании следует производить автоматическую запись скорости погружения зонда v.

6.4.4. Число ударов в залоге при ударном зондировании следует принимать в зависимости от состава и состояния грунтов в пределах 1 — 20 ударов, исходя из глубины погружения зонда за залог 10 — 15 см, определяемой с точностью +/- 0,5 см.

Примечание. По специальному заданию допускается фиксировать число ударов при погружении зонда на определенный интервал глубины (например, на 10 см).

6.4.5. В процессе зондирования необходимо осуществлять постоянный контроль за вертикальностью погружения зонда.

При наращивании звеньев колонну штанг поворачивают вокруг оси по часовой стрелке с помощью штангового ключа. Сопротивление повороту штанг, возникающее в результате трения штанг о грунт, при крутящем моменте до 15 кН х см следует учитывать при обработке результатов испытания по 6.5.2. В случае значительного сопротивления повороту колонны штанг (при крутящем моменте более 15 кН х см), вызванного искривлением скважины, зонд извлекают из грунта и повторяют испытание в новой точке зондирования на расстоянии 2 — 3 м от прежней.

6.4.6. Испытание заканчивают после достижения заданной глубины погружения зонда или в случае резкого уменьшения скорости погружения зонда (менее 2 — 3 см за 10 ударов или менее 1 см/с). По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

6.4.7. Регистрацию результатов испытания производят в журнале испытания (Приложение Б) или на диаграммной ленте.

6.5 Обработка результатов

6.5.1. По данным измерений, полученных в процессе испытания, вычисляют условное динамическое сопротивление грунта p_{d} .

6.5.2 При испытании ударным способом значение p_{d} , МПа, определяют по формуле

где А — удельная энергия зондирования, Н/см, определяемая по таблице 2 в зависимости от типа установки;

K_{1} — коэффициент учета потерь энергии при ударе молота о наковальню и на упругие деформации штанг, определяемый по таблице 4 в зависимости от типа установки и глубины погружения зонда;

K_{2} — коэффициент учета потерь энергии на трение штанг о грунт, определяемый в зависимости от усилия при повороте штанг.

При крутящем моменте менее 5 кН х см K_{2} = 1; от 5 до 15 кН х см K_{2} определяют опытным путем по результатам двух параллельных испытаний ударным зондированием, одно из которых производят обычным способом, а другое в разбуриваемой интервалами скважине. При отсутствии таких данных допускается для ориентировочных расчетов принимать значения K_{2} по Приложению Д;

n — число ударов молота в залоге;

h — глубина погружения зонда за залог, см.

6.5.3. При испытании ударно-вибрационным способом значение p_{d} определяют в соответствии с Приложением Е.

6.5.4. По вычисленным значениям p_{d} строят ступенчатый график изменения условного динамического сопротивления грунта по глубине погружения зонда (Приложение Ж). На графике выделяют интервалы, на которых осредняют значения p_{d} .

Статическое зондирование — процесс погружения зонда в грунт под действием статической вдавливающей нагрузки с измерением показателей сопротивления грунта внедрению зонда.

Динамическое зондирование — процесс погружения зонда в грунт под действием ударной нагрузки (ударное зондирование) или ударно-вибрационной нагрузки (ударно-вибрационное зондирование) с измерением показателей сопротивления грунта внедрению зонда.

Кожух — часть наконечника зонда типа I для статического зондирования, расположенная над конусом.

Муфта трения — часть наконечника зонда типа II для статического зондирования, расположенная над конусом и воспринимающая сопротивление грунта на боковой поверхности.

Удельное сопротивление грунта под наконечником (конусом) зонда — сопротивление грунта наконечнику (конусу) зонда при статическом зондировании, отнесенное к площади основания наконечника (конуса) зонда.

Удельное сопротивление грунта на участке боковой поверхности (муфте трения) зонда — сопротивление грунта на участке боковой поверхности (муфте трения) зонда типа II, отнесенное к площади боковой поверхности муфты трения.

Сопротивление грунта на боковой поверхности зонда — сопротивление грунта на боковой поверхности штанг зонда типа I.

Условное динамическое сопротивление грунта — сопротивление грунта погружению зонда при забивке его падающим молотом (вибромолотом).

Залог — число ударов молота, после которых производят измерение глубины погружения зонда.

Организация ______________________________________________________

Журнал испытания грунта методом _______________________________________________

Объект (пункт) ___________________________________________________

Сооружение _______________________________________________________

Дата проведения испытания: начало ________________________________ окончание _____________________________

Точки зондирования N _____________________________________________

Тип установки ____________________________________________________

Тип зонда ________________________________________________________

Измерительные устройства и приборы (тип и номер) _________________

Журнал испытания грунта методом статического зондирования

Точка зондирования N ________________           Схема расположения
Дата проведения испытания: начало ____________        точки

Журнал испытания грунта методом динамического зондирования

Точка зондирования N ________________           Схема расположения
Дата проведения испытания: начало ____________        точки

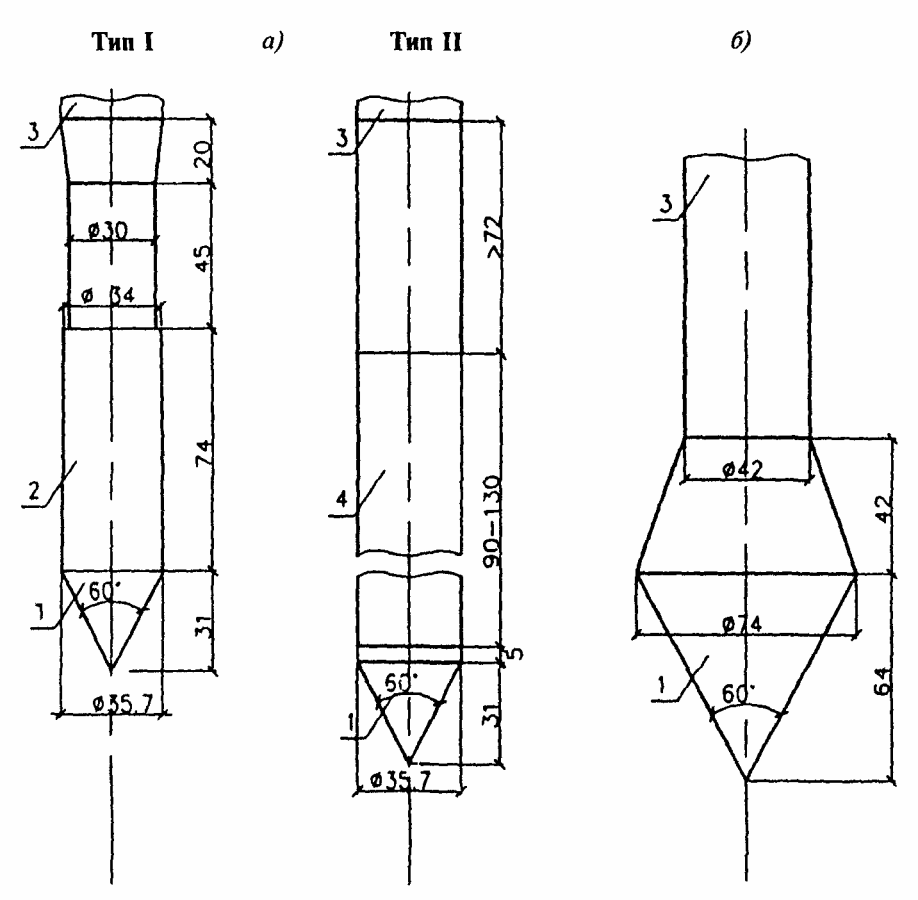

Основные параметры зондов для статического зондирования

Основные параметры зондов для динамического зондирования

а) Тип зонда I

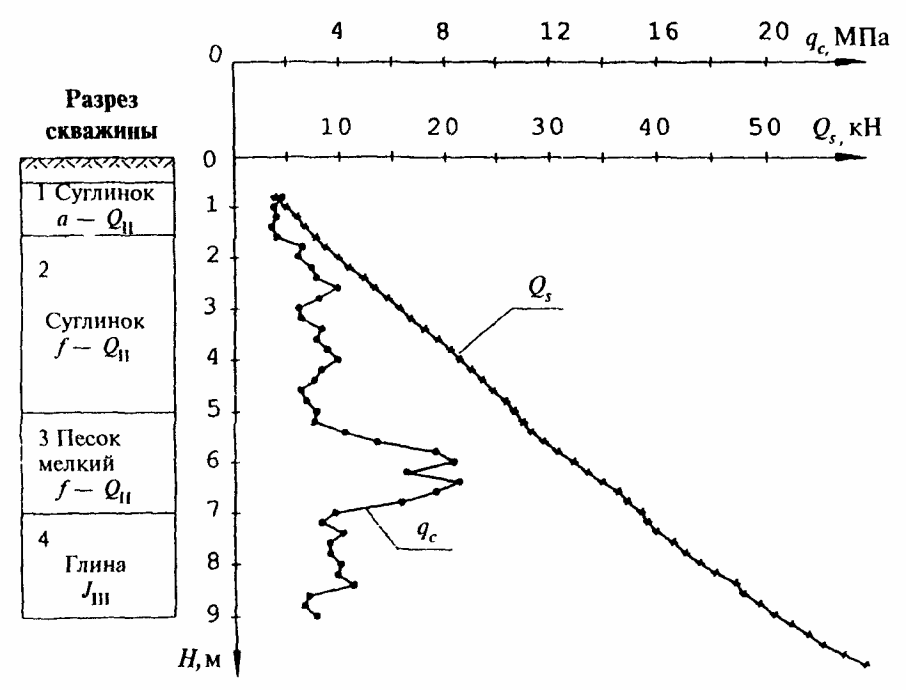

Графики изменения q_{\text{с}} и Q_{s} по глубине погружения зонда Н

Масштаб графиков:

по вертикали: для Н 1 см — 1 м

для q_{\text{с}} 1 см — 2 МПа ( q_{\text{с}} >= 1 МПа); 1 см — 0,2 МПа ( q_{\text{с}} < 1 МПа)

Рисунок Г.1

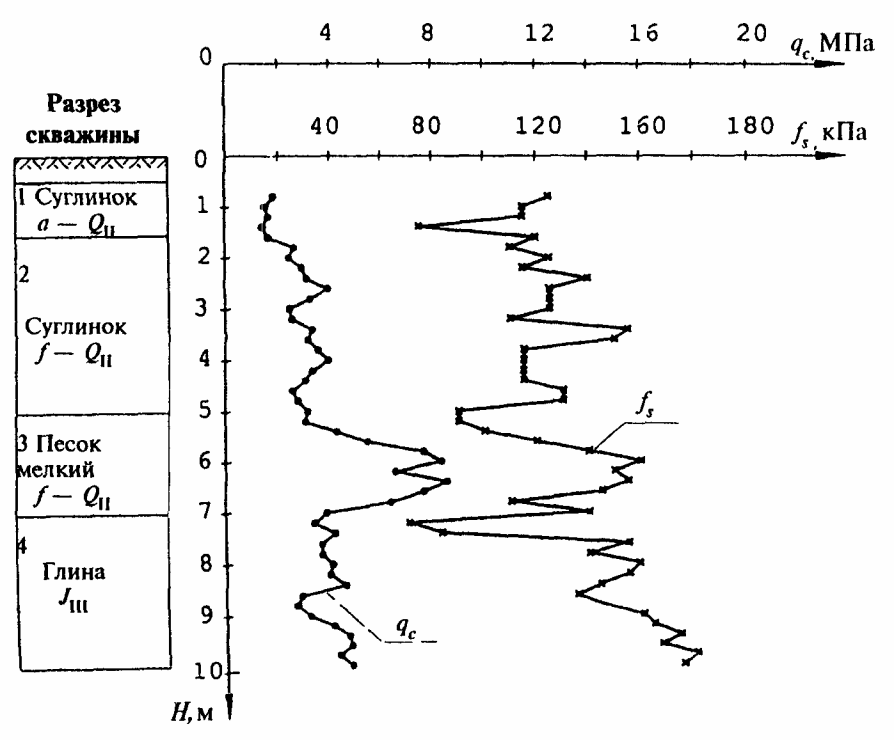

Масштаб графиков:

по вертикали: для Н 1 см — 1 м

по горизонтали:

для q_{\text{с}} 1 см — 2 МПа ( q_{\text{с}} >= 1 МПа); 1 см — 0,2 МПа ( q_{\text{с}} < 1 МПа)

Значение p_{d} вычисляют по формуле

где K_{3} — коэффициент, учитывающий потери энергии при ударно-вибрационном зондировании;

K_{4} — коэффициент, учитывающий параметры применяемого оборудования;

v — скорость погружения зонда при ударно-вибрационном зондировании, м/с.

Для параметров оборудования, принятых в таблице 3 настоящего стандарта, K_{4} = 224 х 10^{3} Н/см.

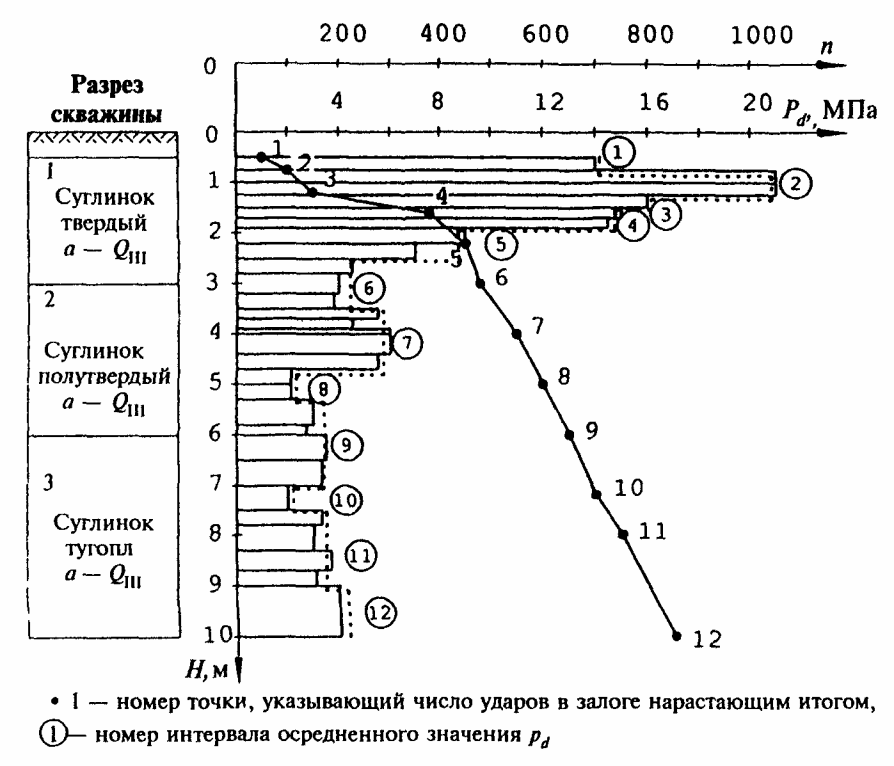

Графики изменения n и p_{d} по глубине погружения зонда Н

Масштаб графиков:

по вертикали: для Н 1 см — 1 м

по горизонтали:

для p_{d} 1 см — 2,0 МПа
