ГОСТ 19797-85. Межгосударственный стандарт. Изоляторы керамические опорные на напряжение свыше 1000 В для работы в помещении. Типы, основные параметры и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19797-85Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 28.10.1985 № 3455)

(ред. от 01.09.1990)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1987 года. Взамен ГОСТ 19797-80.

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 28 октября 1985 г. № 3455

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ ОПОРНЫЕ НА НАПРЯЖЕНИЕ
СВЫШЕ 1000 В ДЛЯ РАБОТЫ В ПОМЕЩЕНИИ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Base ceramic indoor insulators for systems
with nominal voltage over 1000 V. Types, basic
parameters and dimensions

ГОСТ 19797-85

Группа Е35

МКС 29.080.10
ОКП 34 9341

Дата введения

1 января 1987 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.10.85 № 3455

3. Стандарт полностью соответствует СТ СЭВ 5021-85, международному стандарту МЭК 273-79

4. ВЗАМЕН ГОСТ 19797-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер раздела
ГОСТ 9984-85 Вводная часть
ГОСТ 15150-69 Вводная часть

6. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в январе 1989 г., сентябре 1990 г. (ИУС 4-89, 12-90); Поправкой (ИУС 1-95)

1. Настоящий стандарт распространяется на опорные керамические армированные изоляторы климатического исполнения У, УХЛ, Т категории размещения 2, 3 по ГОСТ 15150, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах.

Настоящий стандарт устанавливает типы, основные параметры и размеры изоляторов, изготовленных для нужд народного хозяйства и экспорта.

Изоляторы должны соответствовать требованиям ГОСТ 9984 <*>.

<*> На территории Российской Федерации действует ГОСТ Р 52034-2003.

Стандарт полностью соответствует СТ СЭВ 5021-85.

(Измененная редакция, Изм. № 1, 2).

2. Типы, основные параметры, размеры и коды ОКП изоляторов должны соответствовать указанным на черт. 1 - 3, 5, 6, 8 - 19 и в таблице.

В условном обозначении вновь разрабатываемых типов изоляторов, основные параметры и размеры которых указаны на черт. 1 и в таблице, буквы и цифры означают:

И — изолятор;

4, 8, 16, 25 — минимальная разрушающая сила на изгиб (разрыв), кН;

80, 125, 170, 195 — испытательное напряжение грозового импульса, кВ;

УХЛ — климатическое исполнение;

3 — категория размещения.

Пример условного обозначения при заказе изолятора опорного армированного керамического с минимальной разрушающей силой на изгиб (разрыв) 4 кН, испытательным напряжением грозового импульса 80 кВ, климатического исполнения УХЛ, категории размещения 3:

И4-80 УХЛ3 ГОСТ 19797-85

В условном обозначении изоляторов, основные параметры и размеры которых указаны на черт. 2 - 15 и в таблице, буквы и цифры означают:

И — изолятор;

О — опорный;

Р — ребристый;

6, 10, 20, 35 — номинальное напряжение;

3,75; 7,50; 20,00; 30,00 — минимальная разрушающая сила на изгиб (разрыв), кН;

I, II, III — вариант исполнения;

У, УХЛ, Т — климатическое исполнение;

2, 3 — категория размещения.

Пример условного обозначения при заказе изолятора опорного армированного керамического на номинальное напряжение 10 кВ с минимальной разрушающей силой на изгиб (разрыв) 3,75 кН, климатического исполнения У, категории размещения 3:

ИО-10-3,75 У3 ГОСТ 19797-85

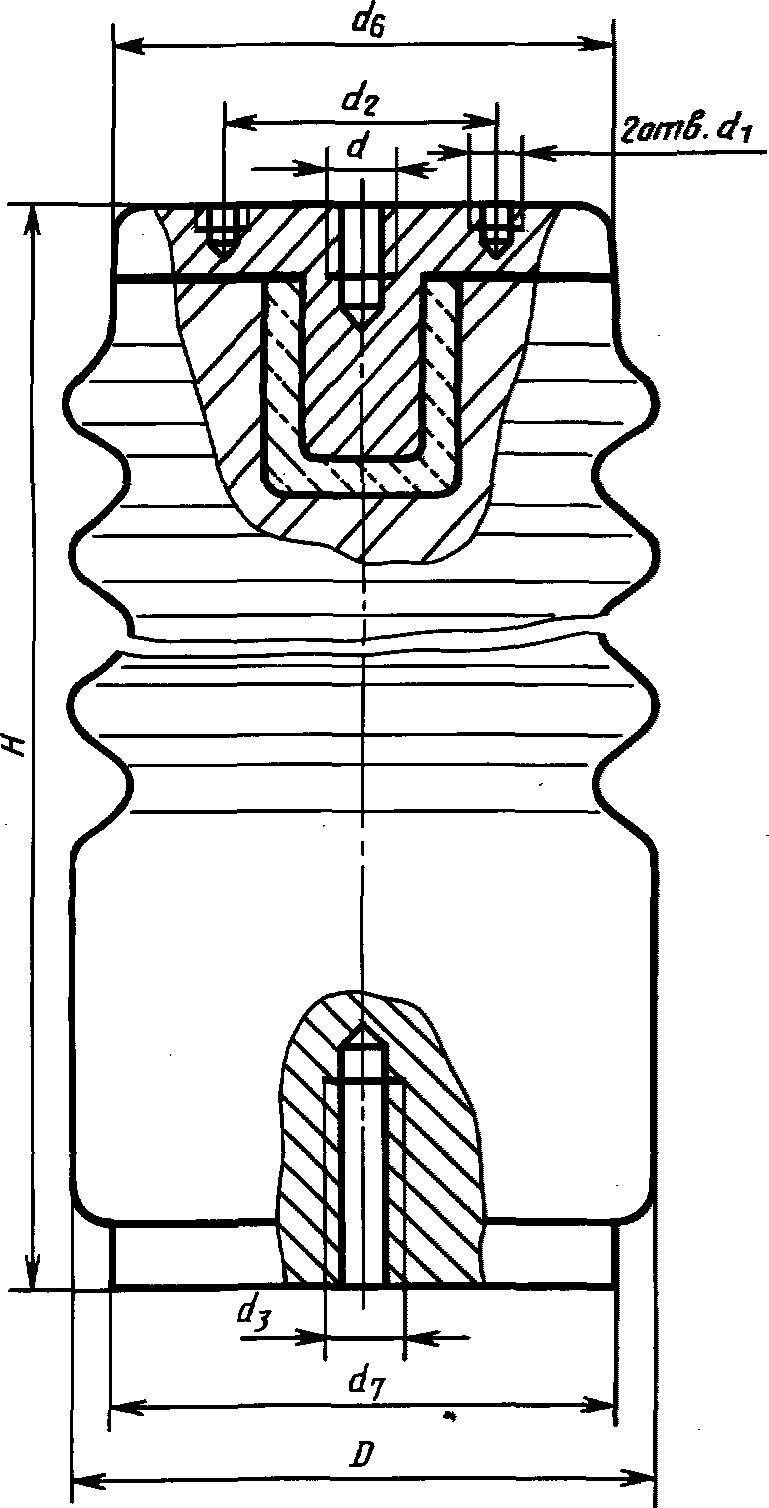

рис. 1

Черт. 1

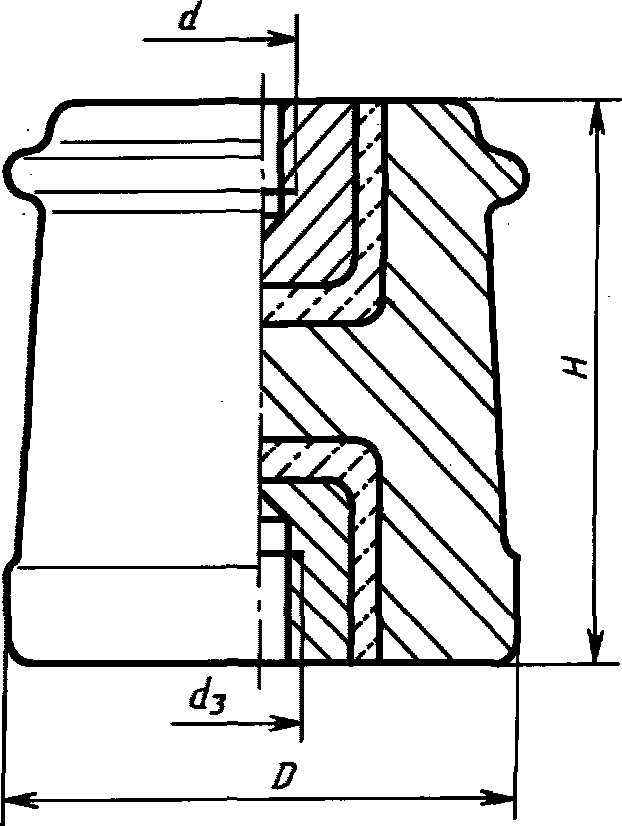

рис. 2

Черт. 2

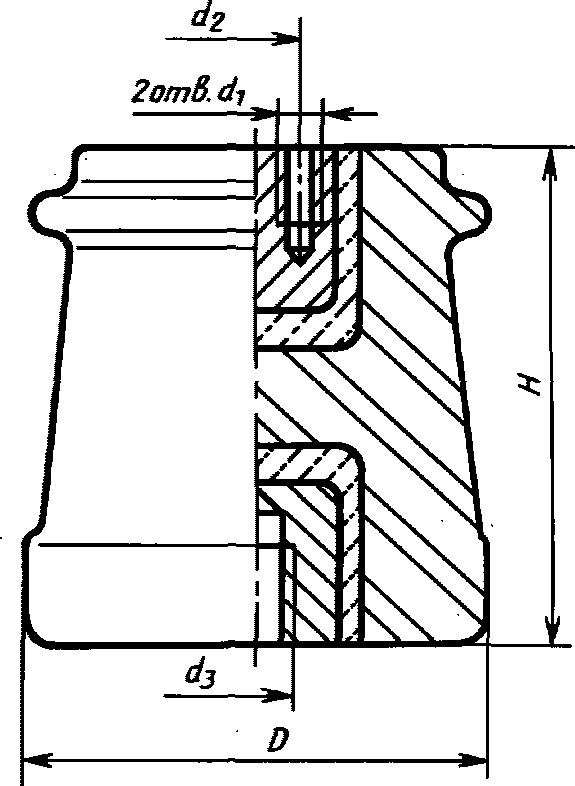

рис. 3

Черт. 3

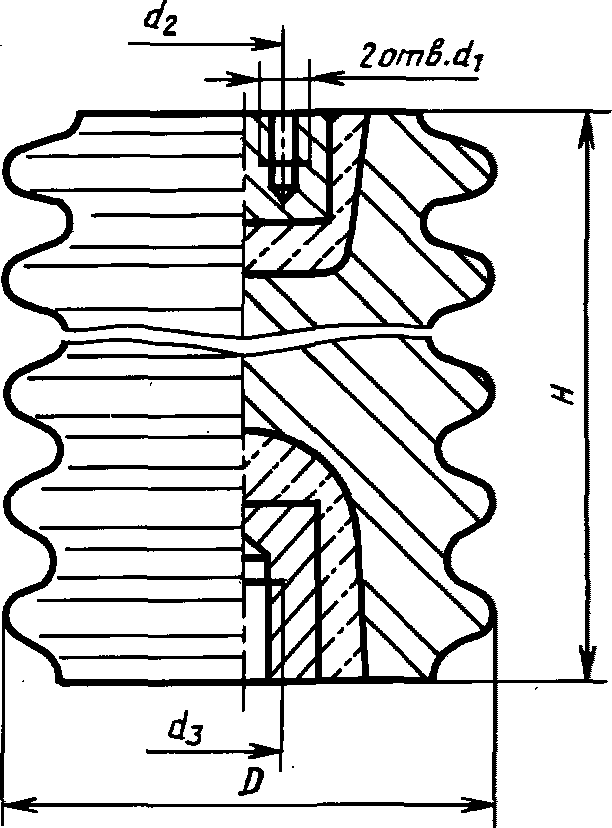

рис. 4

Черт. 5 <*>

<*> Черт. 4. (Исключен, Поправка).

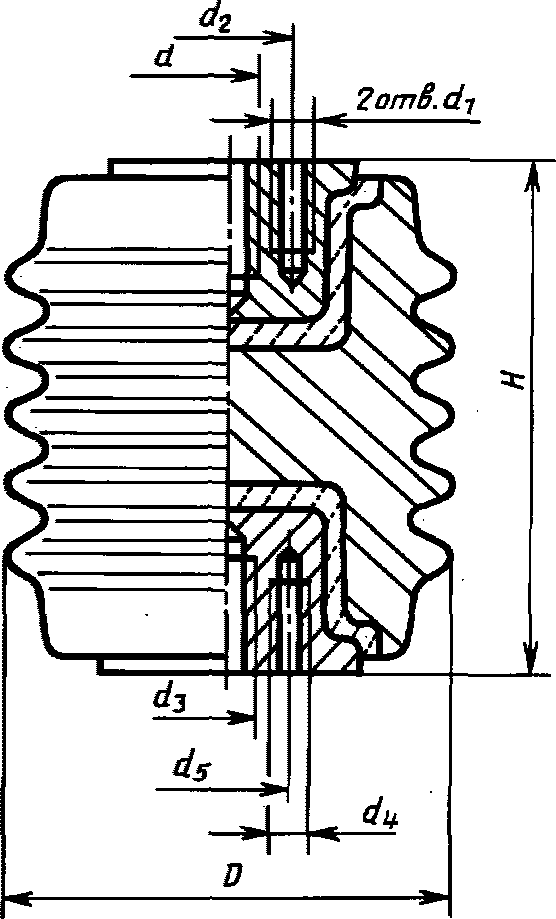

рис. 5

Черт. 6

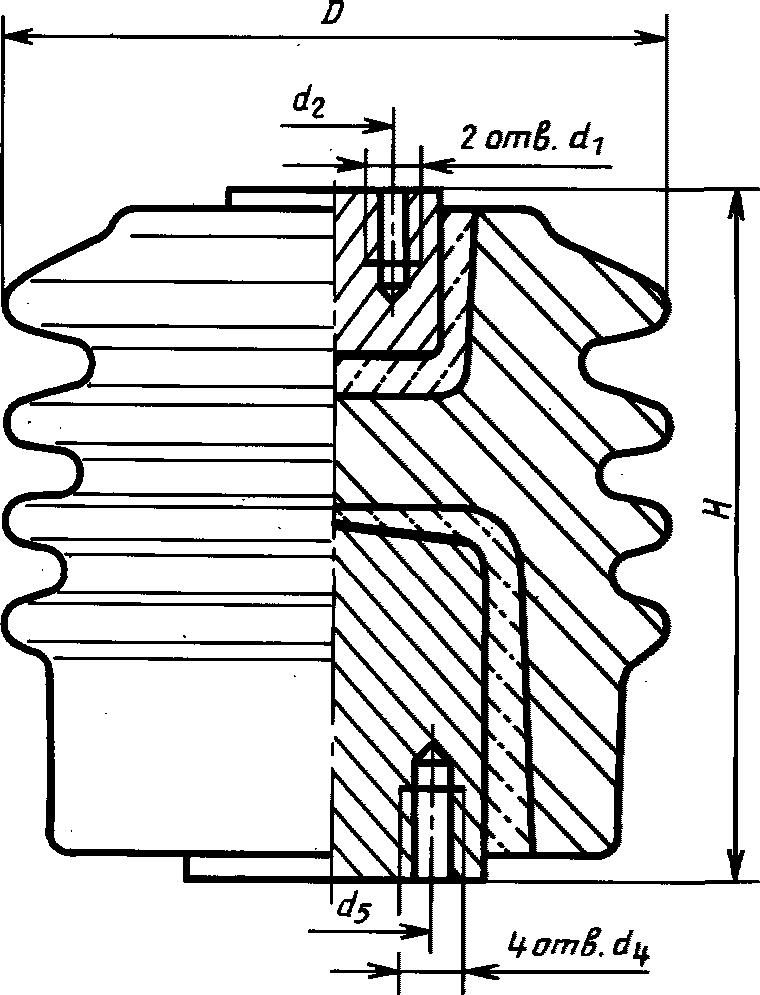

рис. 6

Черт. 8 <*>

<*> Черт. 7. (Исключен, Поправка).

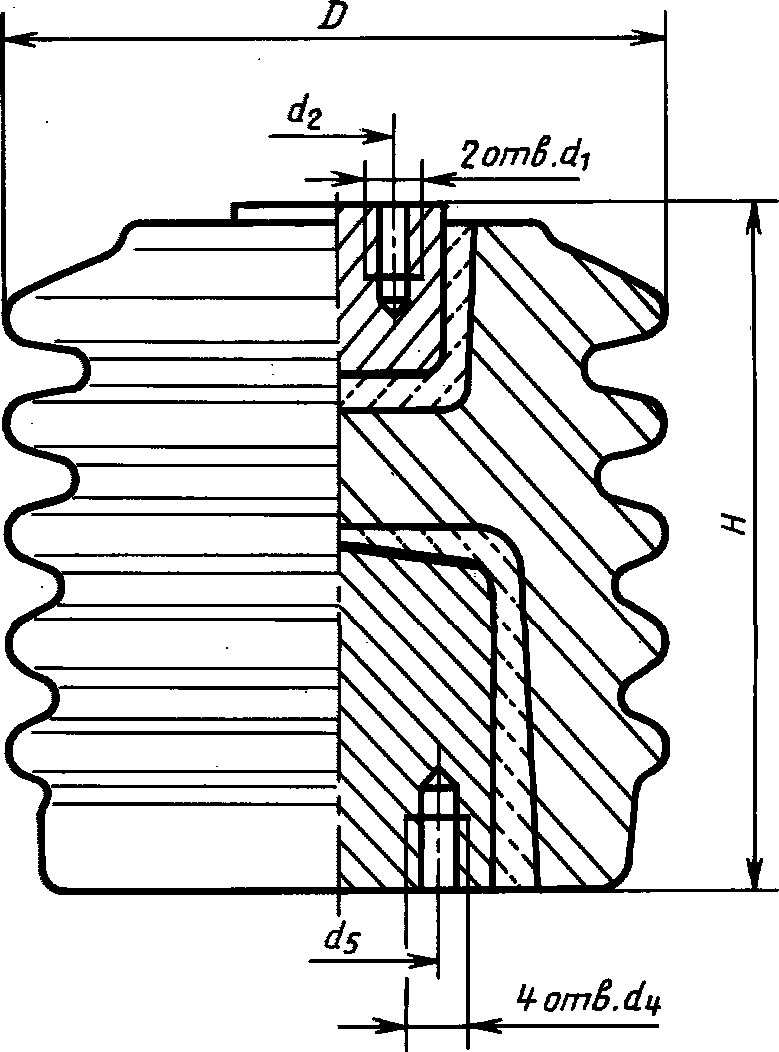

рис. 7

Черт. 9

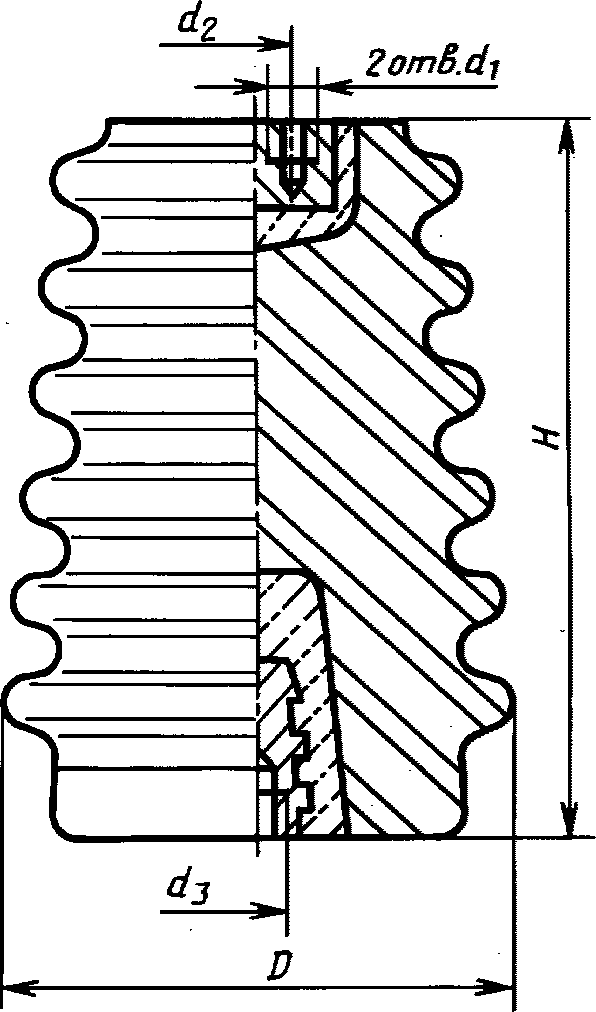

рис. 8

Черт. 10

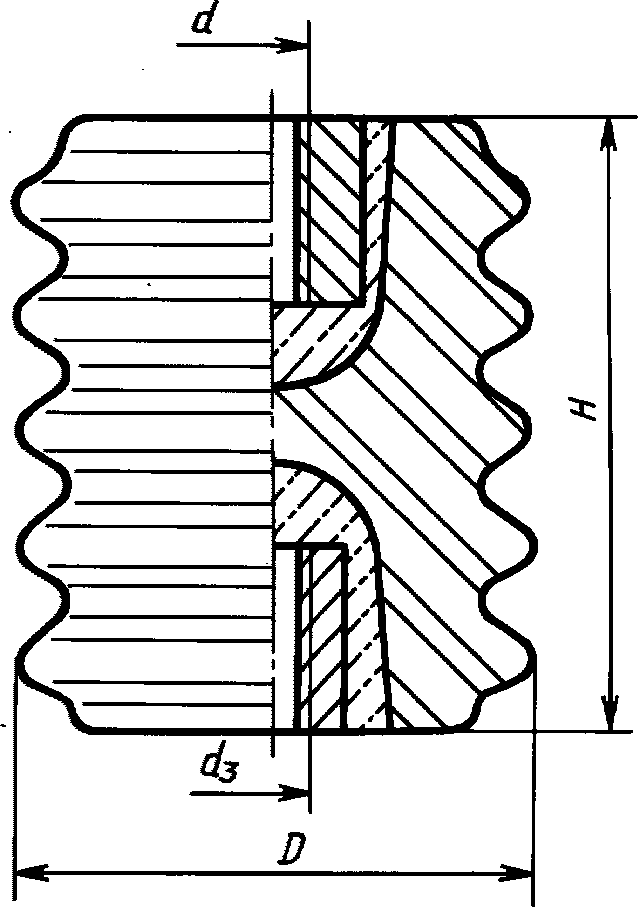

рис. 9

Черт. 11

рис. 10

Черт. 12

рис. 11

Черт. 13

рис. 12

Черт. 14

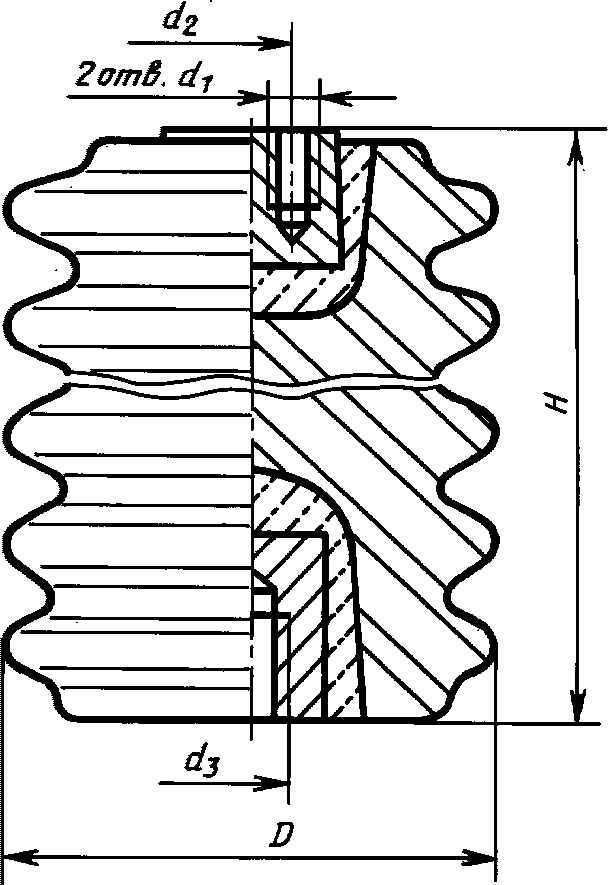

рис. 13

Черт. 15

рис. 14

Черт. 16

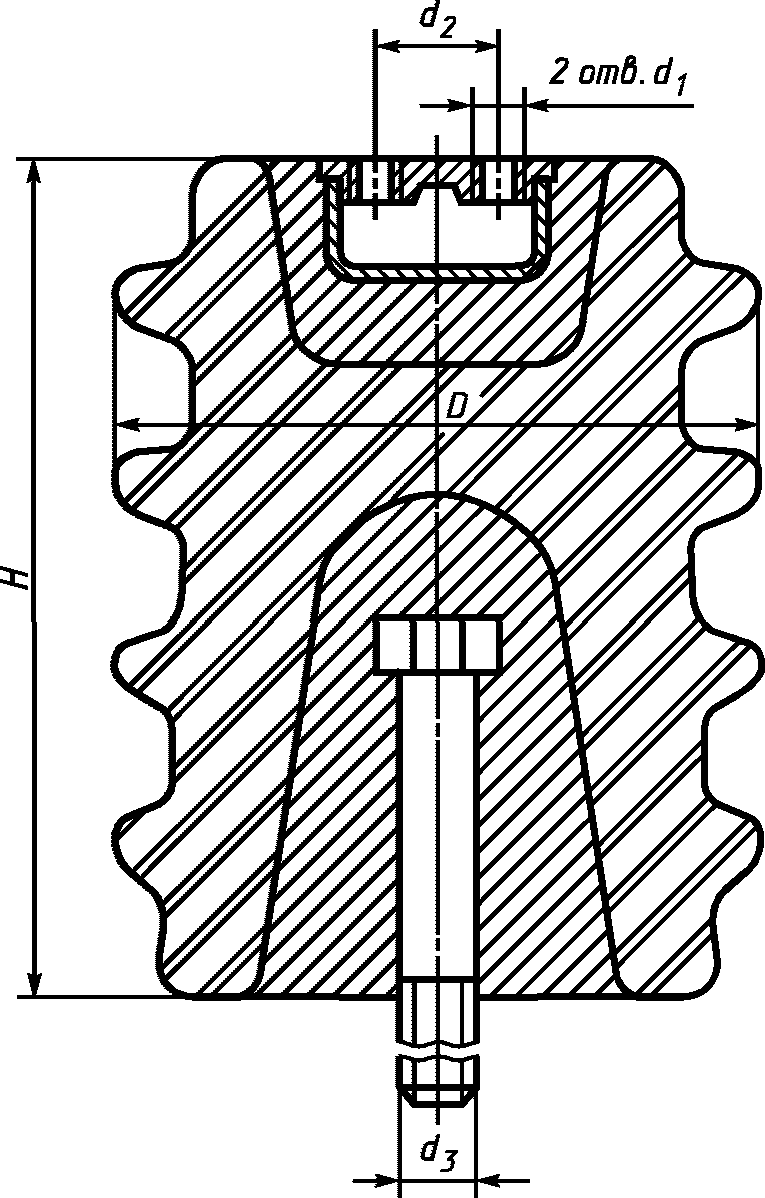

рис. 15

Черт. 17

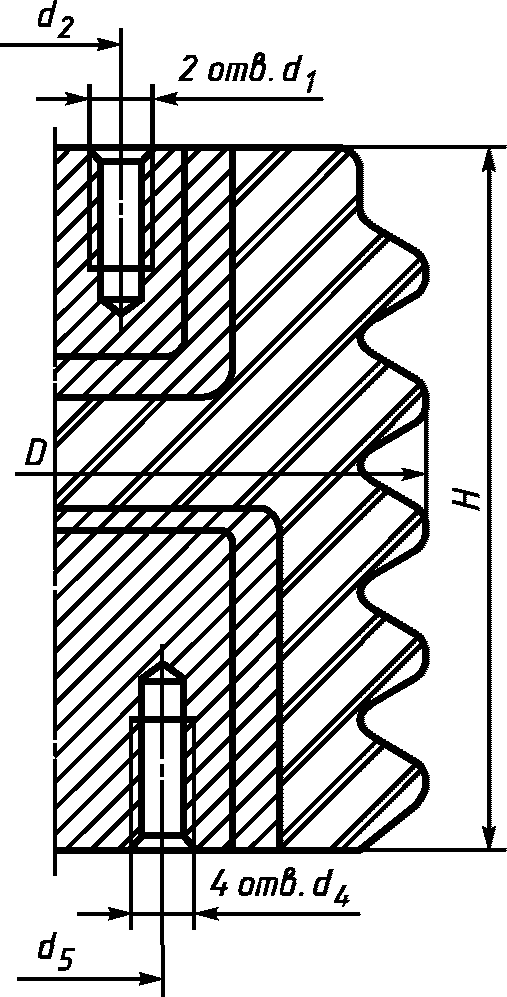

рис. 16

Черт. 18

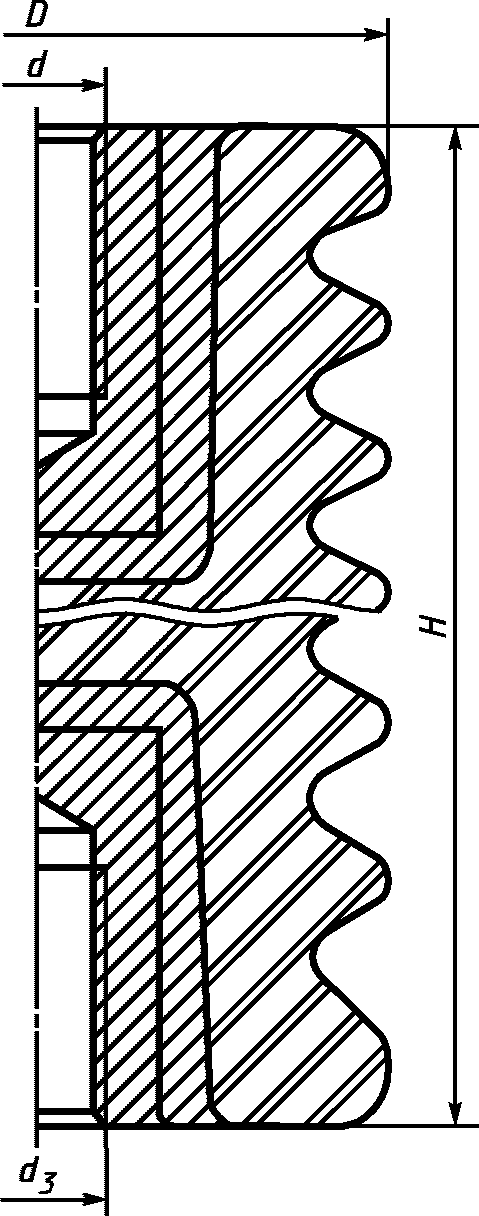

рис. 17

Черт. 19

Размеры в мм

Условное обозначение типа изолятораНомер чертежаКод ОКПНоминальное напряжение, кВНаибольшее допустимое напряжение, кВИспытательное напряжение грозового импульса, кВМинимальная разрушающая сила на изгиб, кНВысота изолятора, HНоминальное значение максимального диаметра изолятора DУстановочные размерыМасса, кг, не более
P0P50Номин.Пред. откл.Верхняя арматураНижняя арматура
dd1d2d6d3d4d5d7
Номин.Пред. откл.Номин.Пред. откл.
И4-80 УХЛ3134 9341 00821012,0804,002,90130+/- 175М12М636+/- 0,560М16---701,40
И8-80 УХЛ334 9341 00838,005,80100М16М104670952,20
И16-80 УХЛ316,0011,601256695М20115
И25-80 УХЛ325,0018,00160115140
И4-125 УХЛ334 9341 00842024,0
(25,0)		1254,003,2021085М12М63660М16802,50
И8-125 УХЛ334 9341 00858,006,45125М16М104670М201155,40
И16-125 УХЛ316,0013,001406695130
И25-125 УХЛ334 9341 008825,0020,00170115М2415013,50
И4-170 УХЛ33036,01704,003,40300105М12М63660М16100
И8-170 УХЛ38,006,85130М16М104670М24120
И4-195 УХЛ334 9341 00863540,51954,003,50355115М12М63660М161007,00
И8-195 УХЛ334 9341 00878,007,00145М16М104670М2412011,50
И4-60 УХЛ, Т21634 9341 009867,2604,002,709590М12М636-М16-1,20
И4-60 I УХЛ, Т2 <***>534 9341 00998,70+/- 285-М818М12
И4-80 УХЛ, Т21634 9341 01011012,0802,90130+/- 1105М12М636М162,20
И4-80 I УХЛ, Т2534 9341 0102120+/- 2-М818М122,10
И4-80 II УХЛ, Т21734 9341 0109961,70
И8-80 УХЛ, Т21634 9341 01038,005,80130+/- 1110М16М1046М162,75
И8-80 I УХЛ, Т2534 9341 0104124+/- 2-23
И16-80 УХЛ, Т21634 9341 010516,0011,60130+/- 1125М16М1266М20М1240+/- 0,54,00
И16-80 I УХЛ, Т21834 9341 0106+/- 2140-25-5,40
И8-125 УХЛ, Т21634 9341 01072024,0
(25,0)		1258,006,45210+/- 1130М16М1046М20---6,60
И8-125 I УХЛ, Т21934 9341 0108+/- 2М24---М246,20
ИО-6-3,75 I У3 <**>234 9341 000567,2603,75-10077М10М121,10
ИО-6-3,75 II У3 <*>334 9341 0065-М818+/- 0,51,20
ИОР-6-3,75 УХЛ, Т2534 9341 005284
ИО-10-3,75 I У3 <**>234 9341 00101012,08012082М10---1,50
ИО-10-3,75 II У3 <*>334 9341 0066-М818+/- 0,5
ИОР-10-7,50 II УХЛ, Т2534 9341 00807,50112М1023М163,00
ИОР-10-7,50 III УХЛ, Т2 <*4>634 9341 0028115М16М830М830+/-0,53,40
ИОР-10-20,00 УХЛ, Т2834 9341 003220,00134170-М1225-М12407,20
ИОР-10-30,00 УХЛ, Т2934 9341 003330,0015020011,00
ИО-20-3,75 У3 <*>334 9341 00172024,0
(25,0)		1253,75210110М1023М12---4,90
ИОР-20-3,75 УХЛ, Т2 <*>1034 9341 00481466,00
ИОР-20-7,50 У, Т31134 9341 00367,50160160М24---М246,90
ИО-20-30,00 У31234 9341 001930,00206186-М1240+/- 0,5-М1665+/- 0,513,80
ИОР-20-30,00 УХЛ, Т21334 9341 004920615,90
ИО-35-3,75 У3 <*>1434 9341 00223540,51953,75372110М1023М16---7,70
ИОР-35-3,75 УХЛ, Т2 <*>1534 9341 004214812,50
ИО-35-7,50 У31434 9341 00247,5014011,00
ИОР-35-7,50 УХЛ, Т21534 9341 004314812,00

<> Допускается вариант отверстий d1 = М6 по согласованию между изготовителем и потребителем.*

<**> Изолятор допускается армировать системой «болт-болт» или «болт-вставка» (диаметр М8, М10).

<***> Допускается изготавливать изолятор высотой (100 +/- 2) мм.

<*4> Допускается изготавливать изолятор с глубиной нарезки резьбы центральных отверстий 28 мм.

Примечания:

1. P0 — минимальная разрушающая сила на изгиб, кН, прикладываемая к верхней поверхности изолятора;

P50 — минимальная разрушающая сила на изгиб, кН, прикладываемая на расстоянии 50 мм над верхней поверхностью изолятора.

2. Глубина нарезки резьбы должна быть не менее:

- для чугунной арматуры — 1,5d;

- для алюминиевой арматуры — 2,0d.

(Измененная редакция, Изм. № 1, 2; Поправка).
