Введен в действие

Постановлением Госстандарта РФ

от 2 июня 1997 г. № 206

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

Roll-formed steel equal leg angles. Dimensions

ГОСТ 19771-93

Группа В22

ОКП 11 2000

Предисловие

1. Разработан Украинским научно-исследовательским институтом металлов (УкрНИИМет).

Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 17 февраля 1993 г.

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Белоруссия Госстандарт Белоруссии
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1997 г. № 206 межгосударственный стандарт ГОСТ 19771-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4. Взамен ГОСТ 19771-74.

1. Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

2. По точности профилирования уголки изготовляют:

А — высокой точности;

Б — повышенной;

В — обычной.

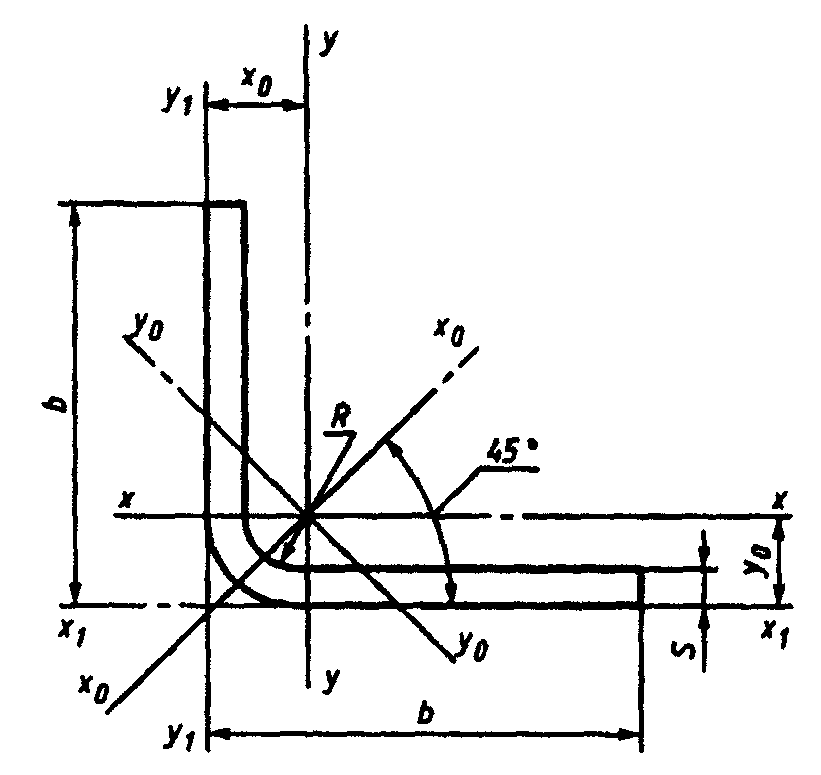

3. Поперечное сечение уголков должно соответствовать указанному на рисунке.

рис. 1

Обозначения к рисунку и таблицам 1 и 2:

b — ширина полки;

S — толщина полки;

R — радиус кривизны;

I — момент инерции;

i — радиус инерции;

x_{0},y_{0} — расстояние от центра тяжести до наружных поверхностей полок;

n = \frac{b - S - R}{S} — отношение расчетного свеса полки к толщине полки;

F — площадь поперечного сечения.

4. Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) — указанным в таблице 1; для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) — указанным в таблице 2.

Таблица 1

bSR, не болееnF, см2Справочные значения величин для осейМасса 1 м, кг
x — x х х (y — y)x — x 0 0y — y 0 0x — x x 1 1 х (y — y ) 1 1
ммI x (I ), y см4i x (i ), y смI , x 0 см4i x 0 смI , y 0 см4i , y 0 смI x 1 (I ), y 1 см4x 0 (y ), 0 см
36349,72,002,511,124,111,430,910,684,701,041,57
402,5313,11,892,981,254,841,601,190,775,341,121,48
3411,02,243,501,255,711,601,290,766,431,141,76
503414,32,847,021,5711,422,002,630,9612,541,392,23
4610,03,708,941,5514,701,993,200,9316,701,452,90
603417,73,4412,361,8920,032,414,691,1721,651,642,70
4612,54,5015,961,8826,062,405,881,1428,921,703,53
704615,05,3025,792,2041,952,819,621,3545,881,954,16
803424,34,6429,962,5448,393,2311,521,5851,272,143,64
4617,56,1039,002,5363,313,2214,701,5568,432,204,79
5713,67,5547,702,5177,643,2017,761,5385,652,245,92
6910,818,9355,502,4991,033,1920,001,50102,602,307,01
799,110,3363,902,49104,613,1823,191,50120,332,348,11
1004622,57,7077,583,17125,544,0429,631,96133,542,696,05
5717,69,5595,313,16154,604,0236,061,94167,072,747,49
6914,211,33112,193,15182,664,0141,721,92200,702,798,89
7912,013,13124,163,08205,693,9642,621,30229,742,8310,31
1205721,611,55167,193,80270,484,8463,912,35288,493,249,06
6917,513,78197,463,79320,484,8374,442,33346,443,2910,78

Таблица 2

bSR, не болееnF, см2Справочные значения величин для осейМасса 1 м, кг
x — x х х (y — y)x — x 0 0y — y 0 0x — x x 1 1 х (y — y ) 1 1
ммI x (I ), y см4i x (i ), y смI , x 0 см4i x 0 смI , y 0 см4i , y 0 смI x 1 (I ), y 1 см4x 0 (y ), 0 см
553,0715,03,109,011,7015,012,203,020,9916,361,542,43
603,0716,73,4012,251,9020,022,434,471,1521,661,662,67
704,01014,05,3425,512,2241,932,839,091,3245,891,974,10
804,01016,56,0338,652,6363,283,2414,011,5268,452,224,74
805,01013,07,4847,362,5177,613,2217,101,5185,672,265,87
1004,01021,57,6377,053,18125,514,0528,591,93133,562,726,00
5,01017,09,4894,803,16154,534,0435,071,92167,092,767,44
6,01413,311,20111,103,15182,574,0439,691,88200,762,838,79
1205,01021,011,20222,003,95362,005,0580,902,3939,103,4511,10
1604,01036,512,43325,245,11525,966,50124,513,16546,494,229,76

Примечания к таблицам 1 и 2. 1. Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали 7,85 г/см3.

2. Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

3. По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.

5. Предельные отклонения по ширине полок не должны превышать указанных в таблице 3.

Таблица 3

Ширина полкиПредельные отклонения, мм
точность профилирования
высокая по толщинеповышеннаяобычная
до 2,5св. 2,5
До 50 включ. Св. 50 « 100 » « 100 » 150 « » 150+/- 0,75 +/- 1,00 +/- 1,25 +/- 1,50+/- 1,00 +/- 1,25 +/- 1,50 +/- 1,75+/- 1,25 +/- 1,50 +/- 2,00 +/- 2,50+/- 1,50 +/- 2,00 +/- 2,50 +/- 3,00

6. Предельные отклонения угла 90° не должны превышать:

+/- 1°30' — для уголков с шириной полки до 80 мм;

+/- 1° — для уголков с шириной полки свыше 80 мм.

7. Уголки изготовляют длиной от 3 до 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 7% массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 7% массы партии;
  • немерной длины.

8. Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.

Таблица 4

Длина L, мПредельные отклонения, мм
точность порезки
высокаяобычная
До 6 включ. Св. 6 « 7 » « 7»+30 +40 +[(40 + 5) L — 7]+40 +80 +80

9. Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину уголка в метрах, но не более 10°.

10. Кривизна уголков не должна превышать 0,1% длины.

11. Волнистость полок уголков не должна превышать 2 мм на 1 м.

12. Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков производят на расстоянии от торцов, не менее:

  • высокой точности — 100 мм;
  • повышенной точности — 150 мм;
  • обычной точности — 300 мм.
