ГОСТ 19422-74. Государственный стандарт Союза ССР. Прокладки предохранительные резиновые. Конструкция и размеры

(утв. и введен в действие Постановлением Госстандарта СССР от 17.01.1974 № 137)

(ред. от 01.06.1988)

Постановлением Госстандарта СССР от 17 января 1974 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ ПРЕДОХРАНИТЕЛЬНЫЕ РЕЗИНОВЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rubber protecting gaskets. Design and dimensions

до 1 января 1994 года

1. Исполнители: Б.Б. Долин; З.Н. Шейхет (руководитель темы); П.А. Бурмистрова; А.П. Серегина.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 17.01.1974 № 137.

3. Срок проверки — 1993 г.

4. Введен впервые.

5. Переиздание (декабрь 1988 г.) с Изменениями № 1, 2, утвержденными в апреле 1983 г., июне 1988 г. (ИУС 7-83, 10-88).

6. Проверен в 1988 г. Срок действия продлен до 01.01.1994 (Постановление Госстандарта СССР от 20.06.1988 № 1981).

1. Настоящий стандарт распространяется на резиновые предохранительные прокладки, предназначенные для защиты изоляции кабелей и жгутов от механических повреждений при прохождении через отверстия в стенках изделий.

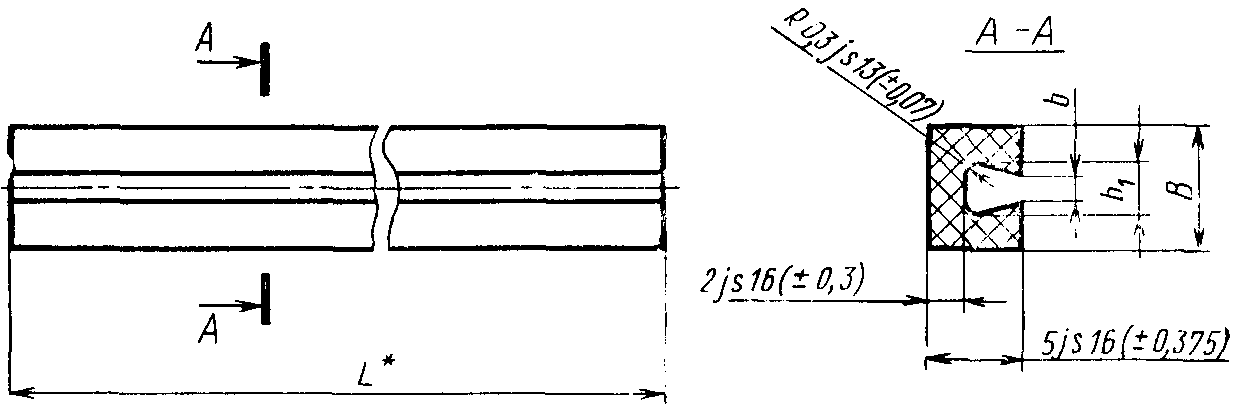

2. Конструкция и основные размеры прокладок должны соответствовать указанным на чертеже и в таблице.

---

<*> Размер L определяется технологическими возможностями изготовителя.

b		b 1		B		s
Номин.	Пред. откл.	Номин.	Пред. откл. js 16	Номин.	Пред. откл. js 17
0,8	+/- 0,2	1,8	+/- 0,300	6	+/- 0,60	1,0 — 1,8
1,8	+/- 0,3	3,0	+/- 0,375	8	+/- 0,75	2,0 — 3,0
3,0		5,0		10		3,5 — 5,0

Примечания. 1. Предельные отклонения на размер b свыше 1 мм — по js 16.

2. s — предел толщин стенок приборов.

(Измененная редакция, Изм. № 1).

3. Прокладки в зависимости от условий эксплуатации изготовляют из резины, выпускаемой по технической документации, согласованной и утвержденной в установленном порядке.

Пример условного обозначения прокладки с размерами паза b = 0,8 мм, b_{1} = 1,8\text{мм} и длиной 92 мм из резины марки НО-68-1:

\text{Прокладка} \frac{0,8 - 1,8 - 92\text{ГОСТ }19422 - 74}{\text{НО } - 68 - 1\text{обозначениедокумента}}

4. Поверхность прокладок должна быть гладкой, без наплывов, расслоений, пузырей, трещин и посторонних включений.

Не допускаются возвышения и углубления более пределов допусков, установленных таблицей.

5. Облой должен быть удален.

---
