ГОСТ 19240-73. Рельсы для наземных и подвесных путей. Сортамент
(введен в действие Постановлением Госстандарта СССР от 29.11.1973 № 2610)
(ред. от 01.12.1984)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5157-53*"]:::rst n1["ГОСТ 19240-73"]:::doc click n1 "https://bukva.ai/docs/gost-19240-73" "ГОСТ 19240-73. Рельсы для наземных и подвесных путей. Сортамент (введен в действие Постановлением Госстандарта СССР от 29.11.1973 N 2610)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 29 ноября 1973 г. № 2610
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЛЬСЫ ДЛЯ НАЗЕМНЫХ И ПОДВЕСНЫХ ПУТЕЙ
Rails for ground and suspended tracks. Dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 ноября 1973 г. № 2610 срок введения установлен с 01.01.1975.
Проверен в 1984 г. Постановлением Госстандарта от 20 декабря 1984 г. № 4837 срок действия продлен до 01.07.1990.
Взамен ГОСТ 5157-53 в части рельсов двухголовых, тавровых и типа Р5 для наземных и подвесных путей.
Переиздание (август 1985 г.) с Изменением № 1, утвержденным в декабре 1984 г. (ИУС 4-85).
1. Настоящий стандарт распространяется на рельсы двухголовые, тавровые и типа Р5, предназначенные для наземных и подвесных путей.
Установленные настоящим стандартом показатели технического уровня предусмотрены для первой категории качества.

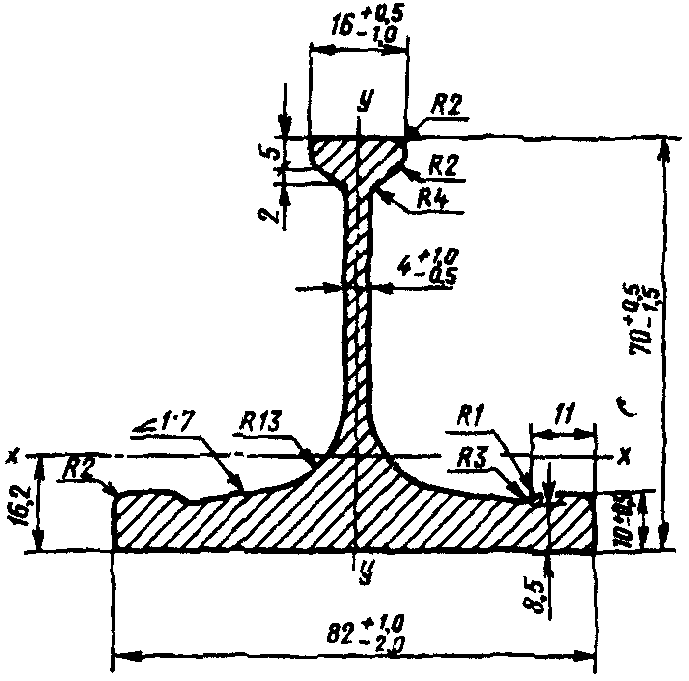

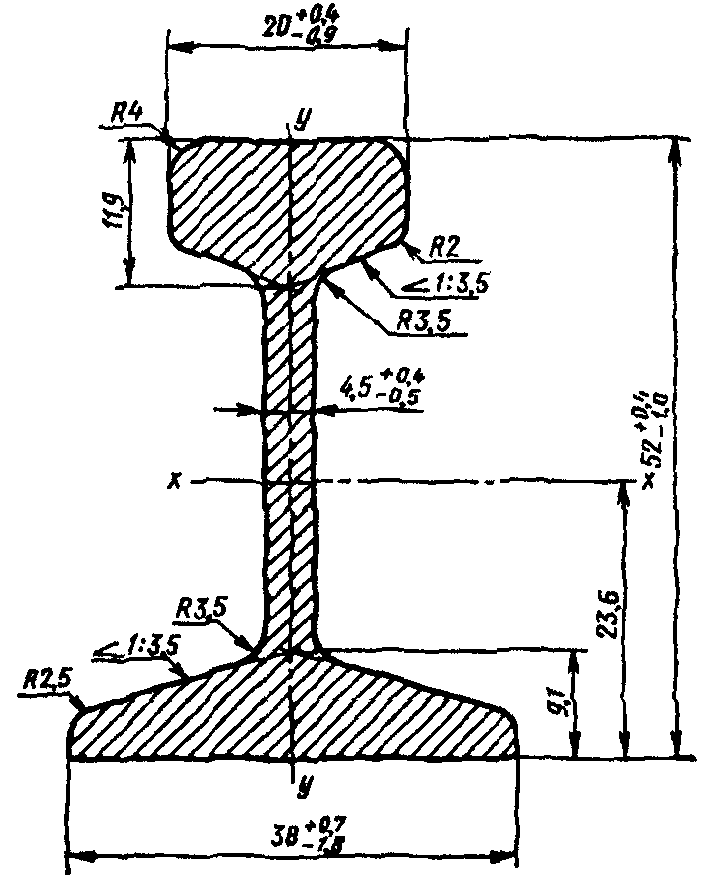

2. Размеры поперечного сечения и предельные отклонения размеров рельсов должны соответствовать указанным на черт. 1 - 3.
Расчетные величины рельсов указаны в Приложении.
1, 2. (Измененная редакция, Изм. № 1).
3. Несимметричность поперечного сечения головки и подошвы рельсов относительно вертикальной оси шейки не должна превышать полусуммы отклонений размеров соответствующих элементов профиля.
4. Размеры, на которые не указаны предельные отклонения, даны для построения калибров и на готовом прокате не определяются.
5. Двухголовые и тавровые рельсы изготовляют:
Длина рельсов устанавливается по требованию потребителя, но не должна быть более 8 м для двухголовых рельсов и не более 7 м для тавровых рельсов.
6. Рельсы типа Р5 поставляются длиной 6 м.
Допускается изготовление рельсов немерной длины от 1,5 до 4,6 м не более 5% массы партии и от 4,6 до 8,0 м не более 20% массы партии.
7. Рельсы изготовляются без фрезеровки торцов.
5 — 7 (Измененная редакция, Изм. № 1).
8. Предельные отклонения по длине рельсов мерной и кратной мерной длины не должны превышать:
+40 мм — для рельсов длиной до 4 м включительно;
+60 мм — для рельсов длиной свыше 4 до 6 м включительно;
+80 мм — для рельсов длиной свыше 6 м.
9. Кривизна рельсов в горизонтальной и вертикальной плоскостях не должна превышать 0,40% длины.
10. Определение размеров поперечного сечения проводят на расстоянии не менее 500 мм от торца профиля. Измерение толщины шейки проводят у торца рельса.
11. Скручивание рельсов вокруг продольной оси не допускается.
12. Марки стали, из которой изготовляются рельсы, и технические требования — по ГОСТ 535-79 и другим действующим стандартам, оговоренным в заказе.
| Наименования параметров | Расчетные величины рельсов | ||
| двухголовых | тавровых | типа Р5 | |
| Площадь поперечного сечения, см2 | 29,10 | 11,92 | 5,91 |
| Момент инерции относительно горизонтальной оси, см4 | 913,86 | 50,38 | 22,16 |
| Момент инерции относительно вертикальной оси, см4 | 23,03 | 44,95 | 2,87 |
| Момент сопротивления относительно горизонтальной оси, см3 Момент сопротивления относительно горизонтальной оси (верх), см3 | 114,23 - | - 9,37 | - 7,76 |
| Момент сопротивления относительно горизонтальной оси (низ), см3 Момент сопротивления относительно вертикальной оси, см3 | - 11,52 | 30,98 10,96 | 9,45 1,51 |
| Расстояние центра тяжести до подошвы, см Масса 1 м, кг | - 22,84 | 1,63 9,36 | 2,34 4,64 |
Примечание. Площадь поперечного сечения и масса 1 м рельса вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
