ГОСТ 19128-73. Межгосударственный стандарт. Накладки двухголовые к рельсам типа P50. Конструкция и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 14.09.1973 № 2158)
(ред. от 01.12.1989)
Внимание
Документ утратил силу с 1 июля 2015 года в связи с изданием Приказа Росстандарта от 17.02.2015 № 91-ст. Взамен введен в действие ГОСТ 33184-2014. Документ утратил силу с 1 июля 2015 года в связи с изданием Приказа Росстандарта от 17.02.2015 № 91-ст. Взамен введен в действие ГОСТ 33184-2014.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 19128-73"]:::rst click n0 "https://bukva.ai/docs/gost-19128-73" "ГОСТ 19128-73. Межгосударственный стандарт. Накладки двухголовые к рельсам типа P50. Конструкция и размеры (утв. и введен в действие Постановлением Госстандарта СССР от 14.09.1973 " n1["ГОСТ 33184-2014"]:::doc click n1 "https://bukva.ai/docs/gost-21631-76" "ГОСТ 33184-2014. Межгосударственный стандарт. Накладки рельсовые двухголовые для железных дорог широкой колеи. Технические условия (введен в действие Приказом Росстандарта от 17.02" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Постановлением Государственного комитета стандартов
Совета Министров СССР
от 14 сентября 1973 г. № 2158
Double-headed fish plates for P50 rails. Design and dimensions
Дата введения 1 января 1975 года
1. Разработан и внесен Министерством путей сообщения СССР.
Разработчики: В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.1973 № 2158.
3. Стандарт соответствует СТ СЭВ 1669-79 в части технических требований.
| Обозначения НТД, на которые дана ссылка | Номер пункта |
|---|---|
| ГОСТ 4133-73 | 7 |
| СТ СЭВ 1669-79 | 1 |
6. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
7. Переиздание (август 1998 г.) с Изменениями № 1, 2, утвержденными в ноябре 1979 г., декабре 1989 г. (ИУС 12-79, 4-90).
1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типа P50.
Стандарт соответствует СТ СЭВ 1669-79 в части технических требований.
(Измененная редакция, Изм. № 2).

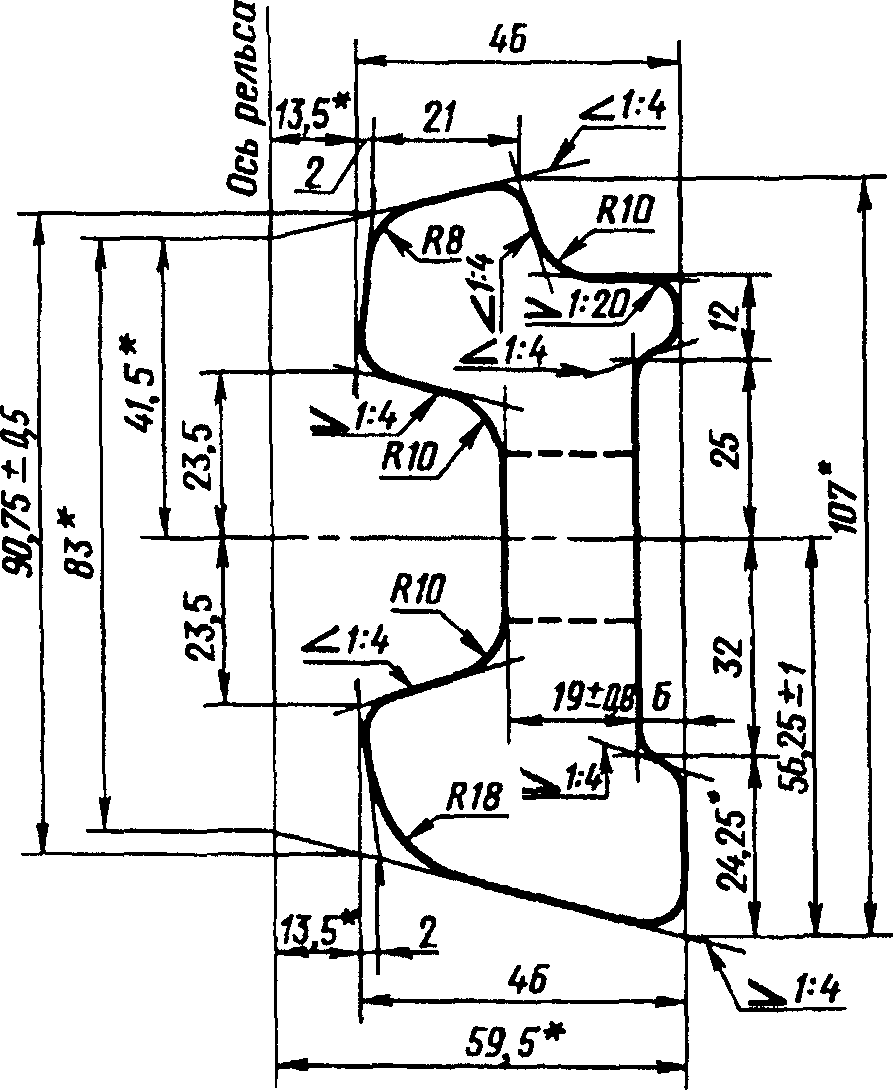

2. Конструкция и размеры накладок должны соответствовать указанным на черт. 1 (расчетные данные указаны в Приложении).
1. Радиусы закруглений, не указанные на чертеже, выполняются размером 2 — 6 мм.
2. Предельные отклонения не должны превышать +/- 1,0 мм.

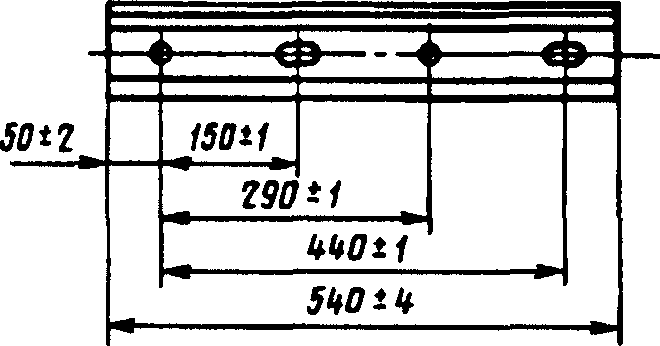

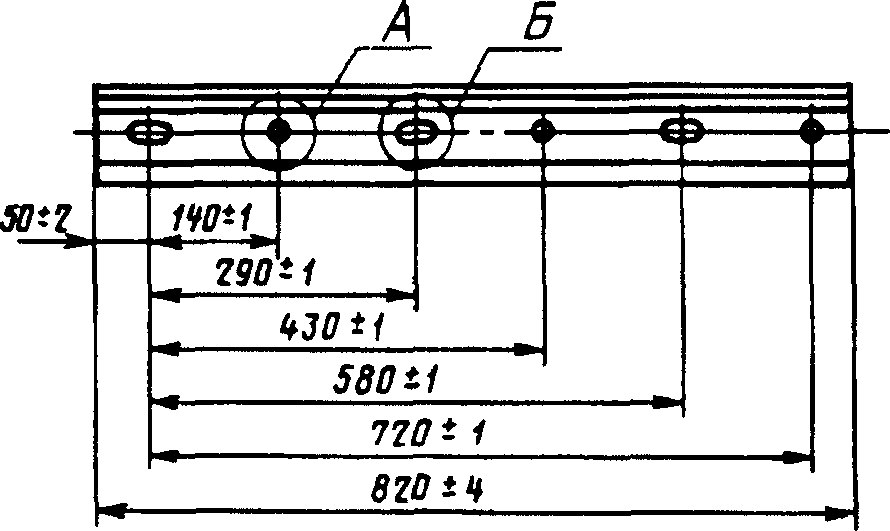

3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт. 2.
Выбор исполнения накладок устанавливается по соглашению сторон.

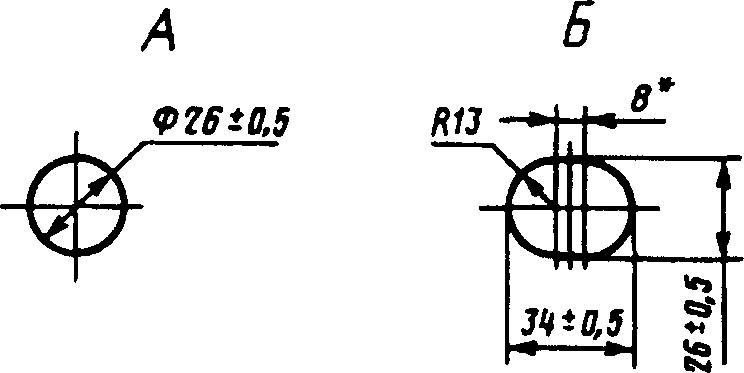

Примечание. Размеры отверстий указаны со стороны продавливания.
Условное обозначение накладки к рельсам типа P50 исполнения 1:
То же, исполнения 2:
2, 3. (Измененная редакция, Изм. № 1).
7. Технические требования — по ГОСТ 4133.
| Площадь поперечного сечения проката, см2 | 30,05 |
|---|---|
| Расстояние до центра тяжести, см: | |
| от верха накладки | 5,38 |
| от низа накладки | 5,07 |
| от внешней грани | 2,18 |
| Угол наклона осей к горизонту: | |
| главной | -4°39' |
| центральной | 25°36' |
| Момент инерции, см4: | |
| относительно центральных осей: | |
| горизонтальной | 281,0 |
| вертикальной | 40,9 |
| центробежный | -19,7 |
| относительно главных осей: | |
| наибольший | 281,0 |
| наименьший | 39,3 |
| Момент сопротивления, см3: | |
| по верху накладки | 52,2 |
| по низу накладки | 55,4 |
| по внешней грани (наибольший) | 18,8 |
| Масса, кг: | |
| 1 м проката | 23,59 |
| накладки исполнения 1 | 18,77 |
| накладки исполнения 2 | 12,36 |
Примечание. Масса определена исходя из номинальных размеров и плотности стали 7,85.
Приложение. (Измененная редакция, Изм. № 2).
