ГОСТ 18679-73. Ушки для пломбирования. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 28.04.1973 № 1115)
(ред. от 08.08.2001)
от 28 апреля 1973 г. № 1115
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Ears for sealing. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Исполнители: Л.А. Дашкова, Л.Н. Дивина, Ю.А. Мирошниченко, Л.Н. Пушкарева, О.Д. Соколов, С.К. Федорова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.04.1973 № 1115.
3. Срок проверки — 1992 г., периодичность проверки — 5 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2284-79 ГОСТ 16523-97 ГОСТ 18680-73 | 6 6 7 |
6. Переиздание (сентябрь 1989 г.) с Изменениями № 1, 2, 3, 4, утвержденными в сентябре 1977 г., феврале 1979 г., марте 1981 г., марте 1988 г. (ИУС 10-77, 4-79, 6-81, 6-88).
7. Проверен в 1987 г. Срок действия продлен до 01.01.1994 (Постановление Госстандарта СССР от 14.03.1988 № 527).
1. Настоящий стандарт распространяется на ушки, предназначенные для пломбирования деревянной и металлической тары и других изделий.
2. Стандарт устанавливает ушки трех типов: 1, 2 и 3.
(Измененная редакция, Изм. № 4).
3. Примеры способов пломбирования с применением указанных ушек даны в Приложении.

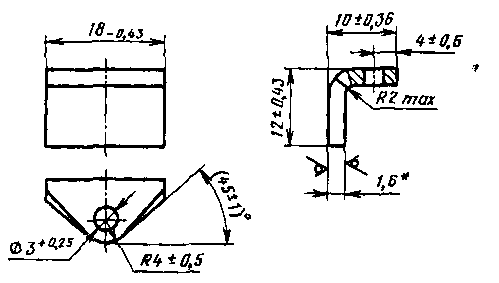

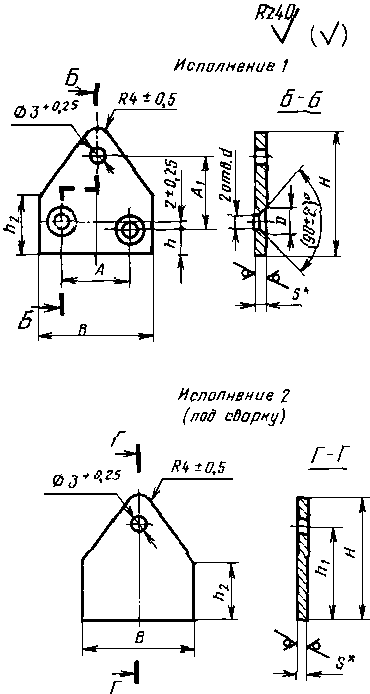

4. Конструкция и размеры ушек типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 — на черт. 2, типа 3 — на черт. 3.
| B | H | Применяемость | h +/- 0,5 | h 1 +/- 0,5 | h 2 +/- 0,36 | A +/- 0,5 | A 1 +/- 0,5 | D | d | s | Масса 1000 шт., кг ~= | |||||
| номин. | пред. откл. | номин. | пред. откл. | исполнение | нонин. | пред. откл. | нонин. | пред. откл. | ||||||||
| 1 | 2 | |||||||||||||||
| 10 | -0,36 | 16 | -0,43 | 3,5 | 12 | 9 | 5 | 8,5 | 3,8 | +0,30 | 1,8 | +0,25 | 1,2 | 1,0 | ||
| 18 | -0,43 | 20 | -0,52 | 5,0 | 14 | 10 | 8 | 9,0 | 6,0 | +0,36 | 3,2 | +0,30 | 1,6 | 3,0 | ||
| 30 | -0,52 | 34 | -0,62 | 9,0 | 30 | 16 | 18 | 21,0 | 2,0 | 10,0 | ||||||
(в ред. Изменения № 5, введенного в действие Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)
Пример условного обозначения ушка типа 1, исполнения 1, B = 18 мм, H = 20 мм, из стали марки 20 с покрытием 02, толщиной 6 мкм:
Ушко 1-1-18 x 20-20-026 ГОСТ 18679-73.
Ушко 1-1-18 x 20-3кп-026 ГОСТ 18679-73
(в ред. Изменения № 5, введенного в действие
Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)
Пример условного обозначения ушка типа 2, исполнения 1, из стали марки 20 с покрытием 02, толщиной 15 мкм:
Ушко 2-1-20-0215 ГОСТ 18679-73.
Ушко 2-1-3кп-0215 ГОСТ 18679-73
(в ред. Изменения № 5, введенного в действие Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)
Пример условного обозначения ушка типа 3, из стали марки 20, с покрытием 02, толщиной 15 мкм:
(Измененная редакция, Изм. № 1, 2, 3, 4).
5. Масса 1000 шт. ушек типа 2 приблизительно равна 3,0 кг.
Масса 1000 шт. ушек типа 3 приблизительно равна 3,7 кг.
(Измененная редакция, Изм. № 4).
| Материал | Замена материала |
|---|---|
| Лист 1 — IV-H-20 — по ГОСТ 16523-97 | Лист 1 — IV-H-3кп — по ГОСТ 16523-97 |
(в ред. Изменения № 5, введенного в действие Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)
| Лента 20 — по ГОСТ 2284-79 |
|---|
(Измененная редакция, Изм. № 1).
7. Остальные технические требования — по ГОСТ 18680-73.
Приложение
Рекомендуемое
(в ред. Изменения № 5, введенного в действие
Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)
Пример способа пломбирования с применением ушек типа 3
(Измененная редакция, Изм. № 4).
