ГОСТ 18678-73. Чашки пломбировочные. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 18678-73Действующий акт

(утв. Постановлением Госстандарта СССР от 28.04.1973 № 1115)

(ред. от 08.08.2001)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 28 апреля 1973 г. № 1115

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЧАШКИ ПЛОМБИРОВОЧНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Sealing cups. Design and dimensions

ГОСТ 18678-73

Группа Д97

ОКСТУ 4180

Срок действия
с 1 января 1974 года
до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Исполнители: Л.А. Дашкова, Л.Н. Дивина, Ю.А. Мирошниченко, Л.Н. Пушкарева, О.Д. Соколов, С.К. Федорова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.04.1973 № 1115.

3. Срок проверки — 1992 г., периодичность проверки — 5 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 503-81 ГОСТ 4986-79 ГОСТ 18680-73	6 6 7

6. Переиздание (сентябрь 1989 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в сентябре 1977 г., феврале 1979 г., марте 1981 г., январе 1983 г., марте 1988 г. (ИУС 10-77, 4-79, 6-81, 5-83, 6-88).

7. Проверен в 1987 г. Срок действия продлен до 01.01.1994 (Постановление Госстандарта СССР от 14.03.1988 № 527).

1. Настоящий стандарт распространяется на пломбировочные чашки, предназначенные для пломбирования мастикой изделий и их составных частей.

2. Стандарт устанавливает чашки трех типов: 1, 2 и 3.

3. Примеры способов пломбирования указанными чашками и размеры отверстий под их установку даны в Приложениях 1 и 2.

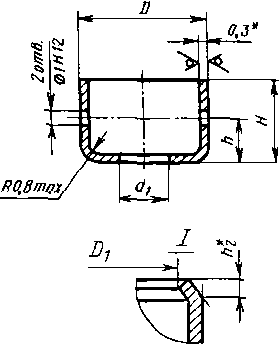

4. Конструкция и размеры пломбировочных чашек типа 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1.

(Измененная редакция, Изм. № 1, 2, 3, 4, 5).

Тип 1

Информационные данные

Тип 2

Информационные данные

<*> Размеры для справок.

Черт. 1

Таблица 1

                                                   Размеры, мм

Диаметр резьбы винта d	Применяемость		d 1		D		D 1		H
Диаметр резьбы винта d	тип 1	тип 2	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
1,4			1,6	+0,12	5,0	-0,30	-	-	3,5	+/- 0,30
2			2,2		6,0	-0,30	4,5	+0,30	4,2
2,5			2,7		7,0	-0,36	5,5		4,5
3			3,2	+0,16	7,5		6,0		5,0
4			4,3		9,5		7,8	+0,36	6,0
5			5,3		11,0	-0,43	9,2	+0,36	6,5	+/- 0,36
6			6,4	+0,20	13,0		11,2	+0,43	7,5
8			8,4	+0,20	15,0		13,0	+0,43	8,5

Продолжение табл. 1

                                                   Размеры, мм

Диаметр резьбы винта d	h		h 1	h 2	l		b -0,25	Масса 1000 шт., кг ~=
Диаметр резьбы винта d	номин.	пред. откл.	h 1	h 2	номин.	пред. откл.	b -0,25	Масса 1000 шт., кг ~=
1,4	1,5	+/- 0,25	-	-	-	-	-	0,153
2	2,2		0,8	0,7	2,7	+/- 0,15	1,0	0,224
2,5	2,5				3,2		1,0	0,280
3	3,0				3,7		1,2	0,326
4	3,5	+/- 0,30		1,0	5,0		1,5	0,483
5	4,0		1,0		6,0			0,702
6	5,0				7,2	+/- 0,20		0,867
8	6,0			1,5	9,2	+/- 0,20		1,166

Примечания. 1. Неровность кромок чашек должна быть в пределах допуска на размер H.

2. Допускается изготовление чашек типа 1 без отверстий на боковых стенках.

3. Допускается изготовлять чашки типа 1 с отогнутым усиком по аналогии с типом 2.

4. Допускается изготовлять чашки типа 2 без усика.

Примеры условных обозначений:

Чашка пломбировочная типа 1 под винт с диаметром резьбы М2,5 из стали марки 08 кп с покрытием 01, толщиной 6 мкм:

Чашка пломбировочная 1 — 2,5 — 08 кп — 016 ГОСТ 18678-73

То же, без отверстий на боковых стенках:

Чашка пломбировочная 1 БО — 2,5 — 08 кп — 016 ГОСТ 18678-73

(пример условного обозначения введен Изменением № 6, введенного в действие Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)

То же, с отогнутым усиком:

Чашка пломбировочная 1 У — 2,5 — 016 ГОСТ 18678-73

(пример условного обозначения введен Изменением № 6, введенного в действие Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)

То же, из стали марки 10:

Чашка пломбировочная 1 — 2,5 — 10 — 016 ГОСТ 18678-73

То же, типа 2, под винт с диаметром резьбы М2,5, из стали марки 08 кп с покрытием 02, толщиной 15 мкм:

Чашка пломбировочная 2 — 2,5 — 08 кп — 0215 ГОСТ 18678-73

То же, без усика:

Чашка пломбировочная 2 БУ — 2,5 — 08 кп — 0215 ГОСТ 18678-73

(пример условного обозначения введен Изменением № 6, введенным в действие Постановлением Госстандарта РФ от 08.08.2001 № 321-ст)

То же, из стали марки 10:

Чашка пломбировочная 2 — 2,5 — 10 — 0215 ГОСТ 18678-73

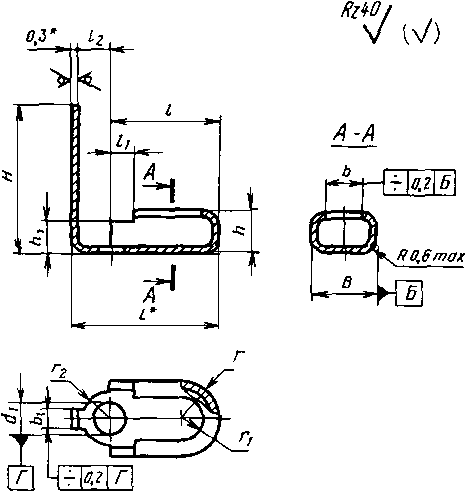

5. Конструкция и размеры пломбировочных чашек типа 3 должны соответствовать указанным на черт. 2 и в табл. 2.

(Измененная редакция, Изм. № 1, 5).

Тип 3

Информационные данные

<*> Размеры для справок.

Черт. 2

Таблица 2

                                                   Размеры, мм

Диаметр резьбы винта d	Применяемость	B		b +0,16	b 1	H +/- 0,24	h		h 1
Диаметр резьбы винта d	Применяемость	номин.	пред. откл.	b +0,16	-0,12	H +/- 0,24	номин.	пред. откл.	+/- 0,12
2		4,6	-0,16	2,8	1,5	10	2,8	+/- 0,12	2,2
2,5		5,6	-0,16	3,8	1,8	12	3,2	+/- 0,16	2,6
3		6,2	-0,20	4,2	2,0	14	3,5	+/- 0,16	2,8

Продолжение табл. 2

                                                   Размеры, мм

Диаметр резьбы винта d	Применяемость	L	l +/- 0,2	l 1	l 2	d 1	r		r 1	r 2	Масса 1000 шт., кг ~=
Диаметр резьбы винта d	Применяемость	L	l +/- 0,2	+/- 0,12	+/- 0,12	+0,12	номин.	пред. откл.	+0,08	+/- 0,12	Масса 1000 шт., кг ~=
2		8,6	6,3	1,6	2,0	2,0	2,3	-0,08	1,4	1,75	0,140
2,5		10,1	7,3	2,0	2,5	2,5	2,8	-0,08	1,9	2,25	0,204
3		11,4	8,3	2,4	2,8	3,0	3,1	-0,10	2,1	2,50	0,265

Пример условного обозначения чашки пломбировочной типа 3 под винт с диаметром резьбы М2,5, из стали марки 17Х18Н9:

Чашка пломбировочная 3 — 2,5 — 17Х18Н9 ГОСТ 18678-73

То же, из стали марки 12Х18Н10Т:

Чашка пломбировочная 3 — 2,5 — 12Х18Н10Т ГОСТ 18678-73

6. Пломбировочные чашки должны изготовляться из материалов, указанных в табл. 3.

Таблица 3

Тип чашек	Материал	Замена материала
1, 2	Лента 08 кп — М - 2 — - НО — 0,3 по ГОСТ 503-81	Лента 10 — М - 2 — НО — 0,3 по ГОСТ 503-81

(в ред. Изменения № 6, введенного в действие Постановлением

Госстандарта РФ от 08.08.2001 № 321-ст)

3	Лента 0,3 — М - НО — - 17Х18Н9 по ГОСТ 4986-79	Лента 0,3 — М - НО — - 12Х18Н10Т по ГОСТ 4986-79

(Измененная редакция, Изм. № 5).

7. Остальные технические требования — по ГОСТ 18680-73.

Приложение 1
Рекомендуемое

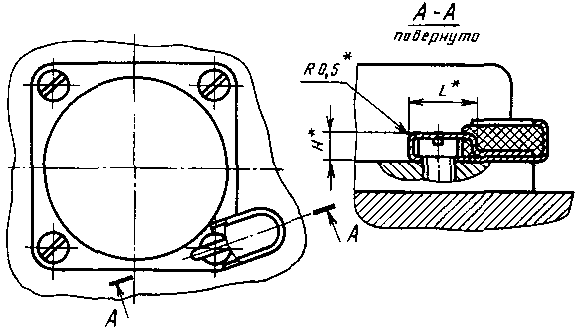

ПРИМЕРЫ СПОСОБОВ
ПЛОМБИРОВАНИЯ ПЛОМБИРОВОЧНЫМИ ЧАШКАМИ

Тип 1

Информационные данные

Тип 2

Информационные данные

Черт. 1

Тип 3

Информационные данные

<*> Размеры для справок.

Черт. 2

                                                            мм

Наименование чашки	H	L
Чашка пломбировочная под винт с диаметром резьбы М2	2,2	4,5
Чашка пломбировочная под винт с диаметром резьбы М2,5	2,5	5,5
Чашка пломбировочная под винт с диаметром резьбы М3	2,9	6,0

Приложение 2
Рекомендуемое

РАЗМЕРЫ ОТВЕРСТИЙ
ПОД УСТАНОВКУ ПЛОМБИРОВОЧНЫХ ЧАШЕК ТИПА 2

Исполнение 1
при толщине S более 2 мм

Информационные данные

Исполнение 2
при толщине S менее 2 мм

Информационные данные

                                                            мм

Диаметр резьбы винта d	d 1		d 2 +0,25	A +/- 0,2	l
Диаметр резьбы винта d	номин.	пред. откл.	d 2 +0,25	A +/- 0,2	номин.	пред. откл.
2	2,5	+0,25	1,4	1,8	3,8	+0,30
2,5	3,0	+0,25	1,4	2,2	4,2
3	3,5	+0,30	1,6	2,4	4,8
4	4,5		2,0	3,2	6,0
5	5,5			3,7	7,3	+0,36
6	6,5	+0,36		4,4	8,5
8	8,4	+0,36		5,3	10,5	+0,43
