ГОСТ 18662-83. Государственный стандарт Союза ССР. Профили горячекатаные СВП для крепи горных выработок. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 18662-83Утратил силу 08.10.2026

(утв. Постановлением Госстандарта СССР от 13.04.1983 № 1756)

Утвержден и введен в действие

Постановлением Госстандарта СССР от 13 апреля 1983 г. № 1756

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ГОРЯЧЕКАТАНЫЕ СВП ДЛЯ КРЕПИ ГОРНЫХ ВЫРАБОТОК

СОРТАМЕНТ

СВП-hot-rolled section for mine timbering. Dimensions

ГОСТ 18662-83

Группа В22

ОКП 09 3100

Взамен ГОСТ 18662-73

Постановлением Государственного комитета по стандартам от 13 апреля 1983 г. № 1756 срок действия установлен с 01.01.1985 до 01.01.1990.

Разработан Министерством черной металлургии СССР.

Исполнители: Н.М. Воронцов, канд. техн. наук; И.С. Гринь, канд. техн. наук; К.Ф. Перетятько; Н.Н. Марфутина; Л.В. Климова; С.А. Саратикянц, канд. техн. наук; М.А. Комиссаров, канд. техн. наук; Ф.С. Зигель, канд. техн. наук; Е.И. Булгаков.

Внесен Министерством черной металлургии СССР.

Член Коллегии В.Г. Антипин.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 13 апреля 1983 г. № 1756.

1. Настоящий стандарт устанавливает сортамент горячекатаных профилей СВП (специальные взаимозаменяемые профили), предназначенных для крепи горных выработок.

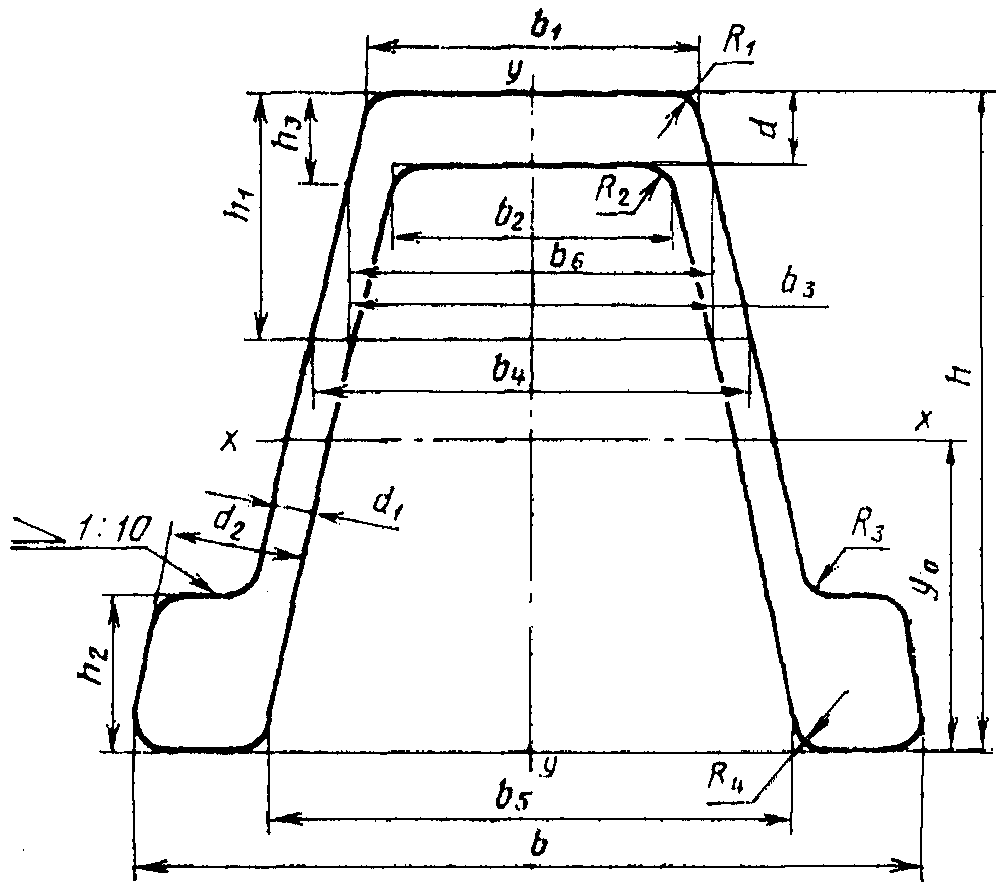

2. Поперечное сечение профиля должно соответствовать указанному на чертеже.

рис. 1

3. Размеры профиля, площадь поперечного сечения, линейная плотность и справочные значения для осей приведены в табл. 1.

Таблица 1

Номер профиля	h	h 1	h 2	h 3	b	b 1	b 2	b 3	b 4	b 5	b 6	d	d 1	d 2
Номер профиля	мм
СВП 14 СВП 17 СВП 19 СВП 22 СВП 27 СВП 33	88,0 94,0 102,0 110,0 123,0 137,0	42,0 45,5 44,0 44,0 47,0 50,0	21,0 23,0 24,0 25,5 29,0 32,0	- — - - 18,2 18,0	121,0 131,5 136,0 145,5 149,5 166,0	55,0 60,0 60,0 60,0 59,5 66,0	46,5 51,0 51,0 51,5 50,6 56,0	67,2 73,4 71,5 71,0 69,5 76,0	78,0 84,6 83,5 83,5 83,5 91,5	84,4 91,5 94,0 99,5 99,5 110,0	- — - - 69,4 76,0	7,8 8,5 9,5 11,0 13,0 14,5	5,6 6,0 6,2 6,4 7,4 8,2	18,0 19,7 20,6 22,5 25,0 28,0

Продолжение табл. 1

Номер профиля

R 1

R 2

R 3

R 4

y 0

Площадь поперечного сечения, см2

Линейная плотность, кг/м

Справочные значения для осей

мм

х — х

у — у

I , х см4

W , хmin см3

W , хпл см3

I , у см4

W , у см3

СВП 14 СВП 17 СВП 19 СВП 22 СВП 27 СВП 33

6,0 6,0 6,0 6,0 6,0 6,0

7,0 7,0 8,0 8,0 10,0 11,0

5,0 5,0 5,0 5,0 5,0 6,0

6,0 6,0 6,0 6,0 6,0 7,0

42,7 45,6 49,3 52,7 58,5 64,8

18,7 21,73 24,44 27,91 34,37 42,53

14,7 17,1 19,2 21,9 27,0 33,39

184,0 243,4 322,8 428,6 646,1 999,5

40,7 50,3 61,3 74,8 100,2 138,5

55 69 83 99 137 190

282,3 382,3 464,0 566,3 731,5 1228,0

46,1 57,9 67,0 77,8 97,8 148,0

Примечания. 1. Площадь поперечного сечения и линейная плотность профиля вычислены по номинальным размерам; при вычислении линейной плотности плотность стали принята равной 7,85 х 10 3 кг/м3.

2. Радиусы закруглений и размеры без предельных отклонений даны для построения калибра.

4. Предельные отклонения по размерам не должны превышать значений, указанных в табл. 2.

Таблица 2

Номер профиля	Предельные отклонения, мм
Номер профиля	h	h 2	b 1	b , b , b 2 3 4	b 5	d 2	d , d 1
СВП 14, СВП 17	+1,0 -1,5	+1,0	+/- 0,7	+/- 0,7	+1,0 -3,0	+/- 1,5	+0,5 -0,7
СВП 19			+/- 0,8	+/- 0,8			+0,5 -0,8
СВП 22, СВП 27			+/- 1,0	+/- 1,0			+0,5 -1,0
СВП 22, СВП 27			+/- 1,2	+/- 1,0			+0,5 -1,0
СВП 33			+/- 1,4	+/- 1,2	+1,0 -4,0		+0,5 -1,2

5. Разность по толщине сечения боковых стенок на одинаковом расстоянии от основания профиля не должна превышать 0,5 мм.

6. Профиль изготовляется длиной от 4 до 12 м.

7. В зависимости от заказа профиль изготовляют:

мерной длины;

кратной мерной длины;

мерной длины с отрезками не более 15% массы партии;

кратной мерной длины с отрезками не более 15% массы партии;

немерной длины.

Отрезками считаются профили длиной не менее 3 м.

8. Предельные отклонения по длине профиля мерной или кратной мерной длины не должны превышать:

+40 мм — при длине до 8 м;

+80 мм — при длине св. 8 м.

9. Кривизна профиля в горизонтальной и вертикальной плоскостях не должны превышать:

1% длины — для высшей категории качества;

1,5% длины — для первой категории качества.

Кривизна измеряется в положении профиля вниз полками.

10. Скручивание профиля вокруг продольной оси не допускается. Профиль считается скрученным, если при укладке его фланцами (утолщениями боковых стенок) на контрольную плиту разность расстояний противоположных фланцев от контрольной плиты превышает 0,05% длины проверяемого отрезка профиля. Длина отрезка профиля должна быть не менее 4 м.

11. Размеры проверяются на расстоянии не менее 500 мм от торца профиля. Высота профиля измеряется по оси у — у.

12. Предельные отклонения по линейной плотности одного профиля не должны превышать формула %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием профилей массой 20 — 60 т от каждых 400 — 600 т проката или профиля длиной не менее 300 мм, отбираемых при прокатке не реже чем через каждые 100 прокатанных штанг.
