ГОСТ 18430-73. Государственный стандарт Союза ССР. Втулки кондукторные постоянные с буртиком. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 15.02.1973 № 372)

(ред. от 29.06.1984)

от 15 февраля 1973 г. № 372

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ КОНДУКТОРНЫЕ ПОСТОЯННЫЕ С БУРТИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Collar jig bushes fixed type.

до 1 июля 1979 года

Постановлением Государственного комитета стандартов Совета Министров СССР от 15 февраля 1973 г. № 372 срок действия установлен с 01.07.1974 г. до 01.07.1979 г.

1. Настоящий стандарт распространяется на постоянные кондукторные втулки с буртиком к приспособлениям металлорежущих станков, разработанным до 1 января 1986 г.

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2396)

Стандарт соответствует рекомендациям СЭВ по стандартизации РС 3482-72, РС 3484-72 и РС 1857-69.

(п. 1 в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2923)

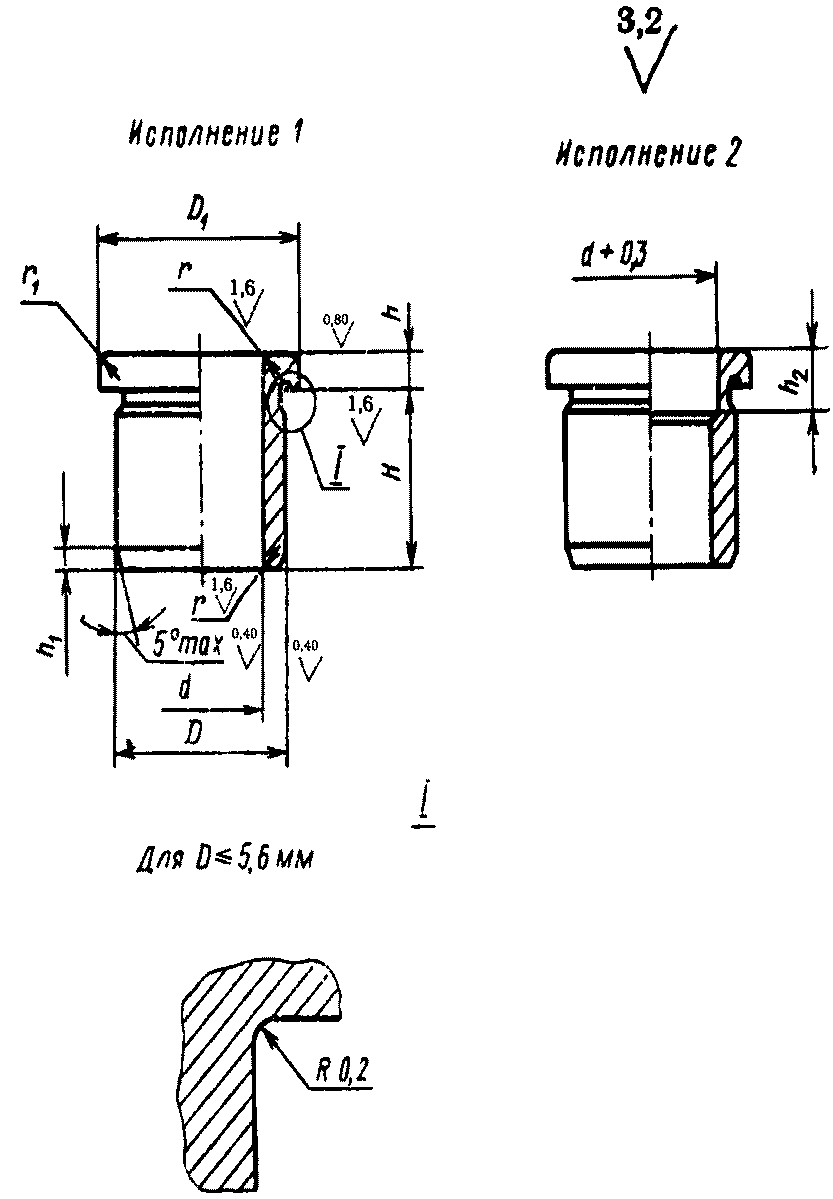

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначения втулок	Применяемость	Исполнение	d	D (поле допуска по n6)	H	D 1	D 2	h	h 1	h 2	b	r <*>	r <*> 1	Масса 1000 шт., кг
7051-1101		1	От 0,19 до 0,85	2,8	4,0	5,0	-	1,5	0,6	-	-	0,2	0,2	0,44... 0,42
7051-1102					5,0									0,49... 0,46
7051-1103		2								1
7051-1104		1			6,3				0,8	-				0,54... 0,51
7051-1105		2								2
7051-1106		1			8,0					-				0,64... 0,60
7051-1107		2								4
7051-1108		1	Св. 0,85 до 1,20	3,2	4,0	5,3			0,6	-				0,48... 0,45
7051-1109					5,0									0,54... 0,51
7051-1111		2								1
7051-1112		1			6,3				0,8	-				0,60... 0,56
7051-1113		2								2
7051-1114		1			8,0					-				0,70... 0,66
7051-1115		2								4
7051-1116		1	Св. 1,20 до 1,50	3,6	4,0	5,6			0,6	-				1,04... 1,00
7051-1117					5,0									1,11... 1,07
7051-1118		2								1
7051-1119		1			6,3				0,8	-				1,18... 1,13
7051-1121		2								2
7051-1122		1			8,0					-				1,32... 1,26
7051-1123		2								4
7051-1124		1 я № 2, 84 № 23	Св. 1,50 до 1,80	4,0	4,0	6,3			0,6	- осс				1,08... 1,04
7051-1125					5,0									1,17... 1,12
7051-1126					6,3				0,8					1,25... 1,20
7051-1127					8,0									1,43... 1,36
7051-1128					10,0				1,2					1,59... 1,44
7051-1129			Св. 1,80 до 2,20	4,5	5,0	7,0			0,6			0,4		1,25... 1,17
7051-1131					6,3				0,8					1,35... 1,26
7051-1132					8,0									1,56... 1,45
7051-1133					10,0				1,2					1,82... 1,69
7051-1134					12,0									2,00... 1,83
7051-1135			Св. 2,20 до 2,60	5,0	5,0	8,0			0,6					1,82... 1,72
7051-1136					6,3				0,8					1,89... 1,78
7051-1137					8,0									2,13... 2,00
7051-1138					10,0				1,2					2,37... 2,21
7051-1139					12,0									2,61... 2,43
7051-1141			Св. 2,60 до 2,90	5,6	5,0	9,0			0,6					2,23... 2,14
7051-1142					6,3				0,8					2,32... 2,22
7051-1143					8,0									2,64... 2,51
7051-1144					10,0				1,2					2,95... 2,81
7051-1145					12,0									3,27... 3,11
7051-1146			Св. 2,90 до 3,40	6,3	6,3	10,0	6,0	2,0	0,8		1,0	0,6		2,62... 2,44
7051-1147					8,0									3,21... 2,80
7051-1148					10,0				1,2					3,41... 3,16
7051-1149					12,0									3,71... 3,42
7051-1151					16,0				1,6					4,50... 4,13
7051-1152			Св. 3,40 до 3,70	7,1	6,3	11,0	6,8		0,8					3,21... 3,09
7051-1153					8,0									3,67... 3,52
7051-1154					10,0				1,2					4,13...3,96
7051-1155					12,0									4,63... 4,39
7051-1156					16,0				1,6					5,60... 5,35
7051-1157			Св. 3,70 до 4,50	8,0	6,3	12,0	7,7		0,8		1,6			4,46... 4,09
7051-1158					8,0									5,09... 4,64
7051-1159					10,0				1,2					5,73... 5,14
7051-1161					12,0									6,26... 5,64
7051-1162					16,0				1,6					7,52... 6,74
7051-1163			Св. 4,50 до 5,20	9,0	6,3	13,0	8,7		0,8			0,8	0,4	4,69... 4,31
7051-1164					8,0									5,44... 4,97
7051-1165					10,0				1,2					6,14... 5,61
7051-1166					12,0									6,94... 6,31
7051-1167					16,0				1,6					8,44... 7,64
7051-1168			Св. 5,20 до 6,00	10,0	8,0	14,0	9,7	3,0	0,8					7,00... 6,36
7051-1169					10,0				1,2					7,84... 7,16
7051-1171					12,0									8,74... 7,86
7051-1172					16,0				1,6					10,54... 9,46
7051-1173					20,0				2,0					12,31... 11,06
7051-1174			Св. 6,00 до 6,70	11,0	8,0	15,0	10,7		0,8					7,36... 6,59
7051-1175					10,0				1,2					8,46... 7,49
7051-1176					12,0									10,86... 8,39
7051-1177					16,0				1,6					11,46... 10,09
7051-1178					20,0				2,0					13,66... 11,89
7051-1179			Св. 6,7 до 7,5	12,0	8,0	16,0	11,7		0,8					8,77... 7,74
7051-1181					10,0				1,2					10,07... 9,34
7051-1182					12,0									11,27... 9,94
7051-1183					16,0				1,6					13,57... 11,84
7051-1184					20,0				2,0					15,97... 14,84
7051-1185			Св. 7,50 до 9,00	14,0	8,0	18,0	13,7		0,8			1,0		12,08... 10,79
7051-1186					10,0				1,2					13,88... 11,79
7061-1187					12,0									15,08... 13,29
7051-1188					16,0				1,6					18,28... 16,09
7051-1189					20,0				2,0					22,58... 18,99
7051-1191			Св. 9,00 до 10,50	16,0	10,0	20,0	15,7		1,2		2,0			17,09... 14,72
7051-1192					12,0									19,19... 16,42
7051-1193					16,0				1,6					23,49... 20,82
7051-1194					20,0				2,0					27,89... 23,72
7051-1195		25,0			2,5				33,29... 28,22
7051-1196		Св. 10,50 до 12,00	18,0	10,0	22,0	17,5	1,2		1,2	20,58... 17,81
7051-1197				12,0						23,18... 20,01
7051-1198				16,0			1,6			29,28... 24,51
7051-1199				20,0			2,0			33,78... 28,91
7051-1201				25,0			2,5			40,38... 34,51
7031-1202		Св. 12,00 до 14,00	20,0	12,0	24,0	19,5	1,2			2,5	0,6	29,90... 25,10
7051-1203				16,0			1,6					36,30... 30,20
7051-1204				20,0			2,0					42,50... 35,10
7051-1205				25,0			2,5					50,50... 41,50
7051-1206				32,0			3,2					61,50... 50,20
7051-1207		Св. 14,00 до 15,00	22,0	12,0	26,0	21,5	1,2		1,6			35,30... 32,20
7051-1208				16,0			1,6					42,40... 38,50
7051-1209				20,0			2,0					49,50... 45,00
7051-1211				25,0			2,5					58,40... 52,90
7051-1212				32,0			3,2					70,80... 64,10
7051-1213		Св. 15,00 до 17,00	25,0	12,0	30,0	24,5	1,2					48,60... 42,80
7051-1214				16,0			1,6					58,40... 51,10
7051-1215				20,0			2,0					68,40... 59,50
7051-1216				25,0			2,5					80,60... 69,70
7051-1217				32,0			3,2					97,90... 84,30
7051-1218		Св. 17,00 до 20,00	28,0	16,0	32,0	27,5	4,0 лени	1,6				78,90... 57,80
7051-1219				20,0				2,0				91,20... 67,40
7051-1221				25,0				2,5				108,30... 79,20
7051-1222				32,0				3,2				133,10... 95,80
7051-1223				40,0				4,0				159,40... 114,80
7051-1224		Св. 20,00 до 23,00	32,0	16,0	36,0	31,5		1,6	2,0 арта		0,8	89,50... 72,80
7051-1225				20,0				2,0				105,00... 85,10
7051-1226				25,0				2,5				124,10... 100,30
7051-1227				32,0				3,2				151,10... 121,60
7051-1228				40,0				4,0				181,90... 146,10
7051-1229		Св. 23,00 до 27,00 введенног 96)	36,0 о в де	20,0	40,0 е Пос	35,5 танов		2,0		3,0 танд		127,60... 96,90
7051-1231				25,0				2,5				151,30... 114,40
7051-1232				32,0				3,2				184,30... 138,90
7051-1233				40,0				4,0				222,20... 166,80
7051-1234 (в ред. И СССР от 2	зменени 9.06.19			50,0 йстви				6,0 ем Г				269,40... 201,70
7051-1235		Св. 27,00 до 30,00	40,0	20,0	45,0	39,5	5,0	2,0				147,40... 120,30
7051-1236				25,0				2,5				174,20... 141,90
7051-1237				32,0				3,2				211,90... 172,10
7051-1238				40,0				4,0				254,80... 206,60
7051-1239				50,0				6,0				308,50... 249,80
7051-1241		Св. 30,00 до 34,00	45,0	25,0	50,0	44,5		2,5				222,40... 174,90
7051-1242				32,0				3,2				270,90... 212,40
7051-1243				40,0				4,0				326,40... 255,30
7051-1244				50,0				6,0				395,80... 308,90
7051-1245				63,0								486,00... 373,60
7051-1246		Св. 34,00 до 38,00	50,0	25,0	56,0	49,5		2,5	2,5		1,0	268,10... 214,70
7051-1247				32,0				3,2				326,10... 260,30
7051-1248				40,0				4,0				392,40... 312,40
7051-1249				50,0				6,0				475,30... 377,50
7051-1251				63,0								583,00... 462,10
7051-1252		Св. 38,00 до 44,00	56,0	32,0	63,0	55,5		3,2				410,80... 298,70
7051-1253				40,0				4,0				494,30... 358,00
7051-1254				50,0				6,0				598,60... 432,00
7051-1255				63,0								734,20... 528,10
7051-1256		Св. 44,00 до 50,00	63,0	32,0	71,0	62,5		3,2				521,60... 388,50
7051-1257				40,0				4,0				622,00... 461,00
7051-1258				50,0				6,0				747,30... 551,50
7051-1259				63,0								910,20... 669,30
7051-1261		Св. 50,00 до 56,00	71,0	40,0	78,0	70,5		4,0				748,10... 566,50
7051-1262				50,0				6,0				904,70... 683,90
7051-1263				63,0								1108,40... 836,60
7051-1264				80,0								1374,70... 1036,20
7051-1265		Св. 56,00 до 63,00	80,0	40,0	88,0	79,5	6,0	4,0				963,70... 725,90
7051-1266				50,0				6,0				1164,90... 875,80
7051-1267				63,0								1426,60... 1070,70
7051-1268				80,0								1768,60... 1325,40
7051-1269		Св. 63,00 до 71,00	90,0	50,0	98,0	89,5						1469,00... 1097,70
7051-1271				63,0								1800,90... 1342,90
7051-1272				80,0								2233,90... 1663,60
7051-1273		Св. 71,00 до 80,00	100,0	50,0	108,0	99,5						1721,32... 1249,62
7051-1274				63,0								2118,82... 1538,12
7051-1275				80,0								2638,62... 1915,52

(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2923)

---

<*> Для втулок с толщиной стенки s = \frac{D - d}{2} \leq 1,0 мм размер радиуса r должен соответствовать 0,1 мм.

Обозначения втулок — по ГОСТ 18435-73.

(абзац введен Изменением № 1, введенным в действие Постановлением Госстандарта СССР от 02.08.1979 № 2923)

Пример условного обозначения постоянной кондукторной втулки с буртиком исполнения 1 с размерами d = 0,85 мм, D = 2,8 мм и H = 4 мм, полем допуска диаметра d — F7:

(пример условного обозначения в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2396)

3. Исключен с 1 января 1980 года. - Изменение № 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 № 2923.

4. Исключен с 1 января 1980 года. - Изменение № 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 № 2923.

5. Технические требования — по ГОСТ 18435-73.

(п. 5 в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2923)

---
