ГОСТ 18408-73. Межгосударственный стандарт. Древесина. Методы определения электрических сопротивлений при постоянном напряжении

(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1973 № 298)

(ред. от 01.02.1988)

от 7 февраля 1973 г. № 298

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

МЕТОДЫ ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ ПРИ ПОСТОЯННОМ НАПРЯЖЕНИИ

Wood. Methods for evaluation of electrical resistances at d.s. voltages

Группа К09

Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1973 г. № 298 срок действия установлен

с 1 января 1974 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Разработчики: А.М. Боровиков, канд. техн. наук, Г.А. Чибисова, канд. техн. наук, Н.И. Евдокимова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 07.02.73 № 298.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (январь 2000 г.) с Изменениями № 1, 2, утвержденными в июне 1977 г., феврале 1988 г. (ИУС 8-77, 5-88).

Настоящий стандарт распространяется на древесину и устанавливает методы определения удельных объемного и поверхностного сопротивлений при постоянном напряжении.

(Измененная редакция, Изм. № 2).

1. АППАРАТУРА И МАТЕРИАЛЫ

(Измененная редакция, Изм. № 1).

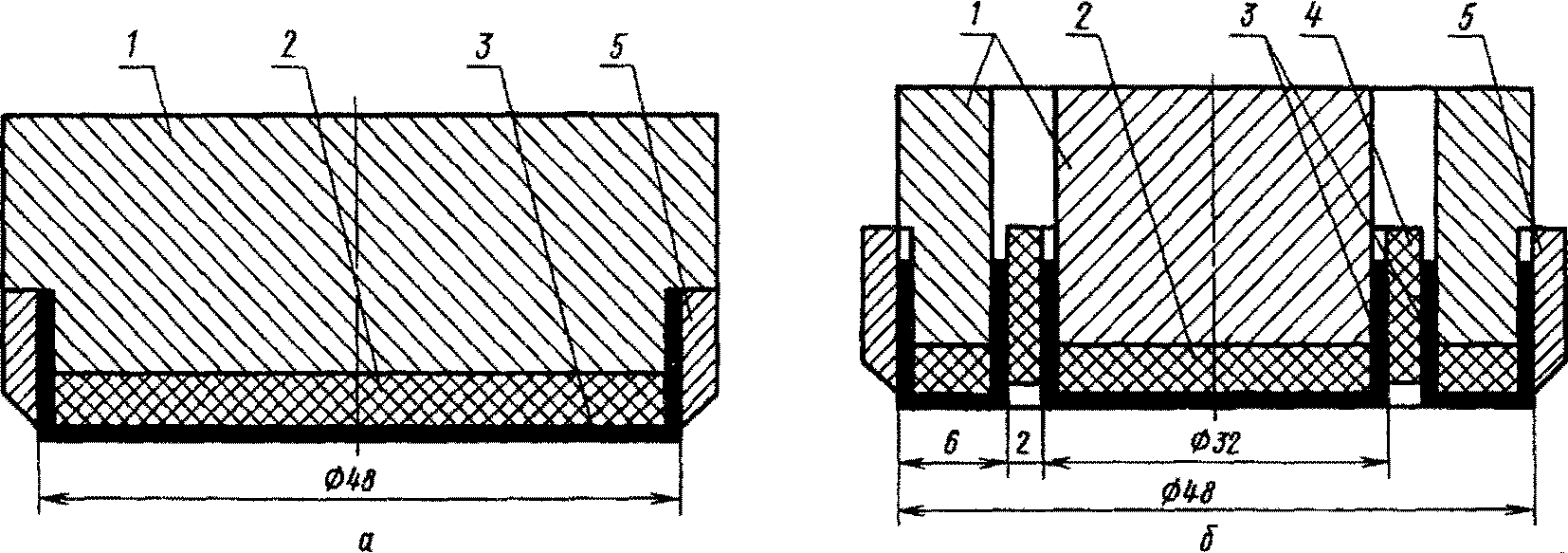

1.2. Электродное устройство, состоящее из измерительного, охранного и высоковольтного электродов (черт. 1).

1.3 Микрометр по ГОСТ 6507.

1.4 Секундомер.

1.5. Графит по ГОСТ 5279, просеянный через проволочную сетку по ГОСТ 6613 с размером ячейки 0,16 мм.

1.6 Цапонлак бесцветный.

1.7 Краскораспылитель по ТУ 6-23-15.

(Измененная редакция, Изм. № 2).

1.8 Трафарет для нанесения электродов (см. Приложение 1).

1.9. Аппаратура для определения влажности древесины — по ГОСТ 16483.7.

(Измененная редакция, Изм. № 2).

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.2. Изготовление, влажность и количество образцов должны соответствовать требованиям ГОСТ 16483.0.

При определении минимального количества образцов для каждого исследуемого направления коэффициент вариации показателей объемного и поверхностного сопротивлений принимают равным 10%.

2.3. Суспензию графита в цапонлаке в качестве электродов наносят на обе стороны образца краскораспылителем через трафарет.

Электроды образца должны быть плотными и равномерными, без просветов, видимых через лупу с увеличением до 5^{\times} , и иметь сопротивление не более 100 Ом. Проверку сопротивления электродов образца производят приборами класса точности не более 2,5 между двумя точками, расположенными на расстоянии 1 см.

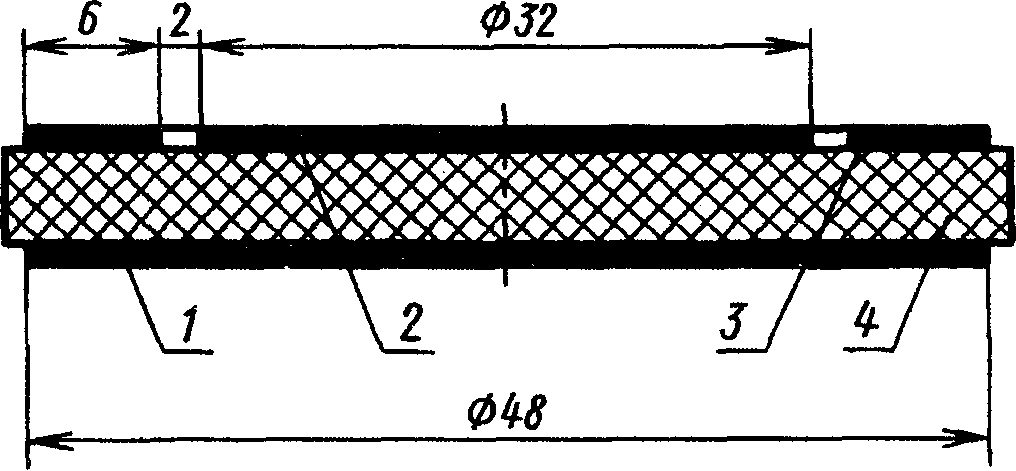

2.4. Расположение электродов образца при определении удельных объемного и поверхностного сопротивлений указано на черт. 2.

Образец для определения электрических сопротивлений

2 — измерительный электрод;

3 — охранный электрод;

4 — образец.

При измерении поверхностного сопротивления позиции на черт. 2 означают:

1 — охранный электрод;

2 — измерительный электрод;

3 — высоковольтный электрод;

4 — образец.

2.5. Кондиционирование образцов до требуемой влажности производят после нанесения электродов.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Толщину образцов измеряют с погрешностью не более 0,05 мм. За толщину образца принимают среднее арифметическое измерений в пяти точках в предполагаемой области расположения измерительного электрода. Измерение производят до нанесения электродов.

3.3. Электроды образца перед началом испытаний должны быть замкнутые не менее 1 мин до подачи испытательного напряжения.

3.4. Отсчет измерений производят на 60-й секунде после приложения напряжения.

3.5. Образцы следует испытывать не позднее чем через 5 мин после извлечения из кондиционера.

3.6. После испытаний определяют влажность каждого образца в соответствии с требованиями ГОСТ 16483.7. В качестве пробы на влажность берут образец с графитовыми электродами.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

4.1. Удельное объемное сопротивление образца (\rho_{V}) в Ом·см вычисляют с округлением до третьей значащей цифры по формуле

где t — толщина образца, см;

D_{0} — средний диаметр, вычисляемый по формуле

D_{0} = \frac{d_{1} + d_{2}}{2} ,

где d_{1} — диаметр измерительного электрода образца, см;

4.2. Удельное поверхностное сопротивление образца (\rho_{s}) в Ом вычисляют с округлением до третьей значащей цифры по формуле

\rho_{s} = \pi \frac{D_{0}}{g} R_{s} ,

где g — ширина зазора между измерительными и высоковольтным электродами образца, см;

D_{0} — средний диаметр, вычисляемый по формуле

D_{0} = \frac{d_{1} + d_{3}}{2} ,

где d_{1} — диаметр измерительного электрода образца, см;

4.3. Статистическую обработку опытных данных вычисляют по ГОСТ 16483.0.

4.4. Результаты испытаний заносят в протокол, приведенный в Приложении 2.

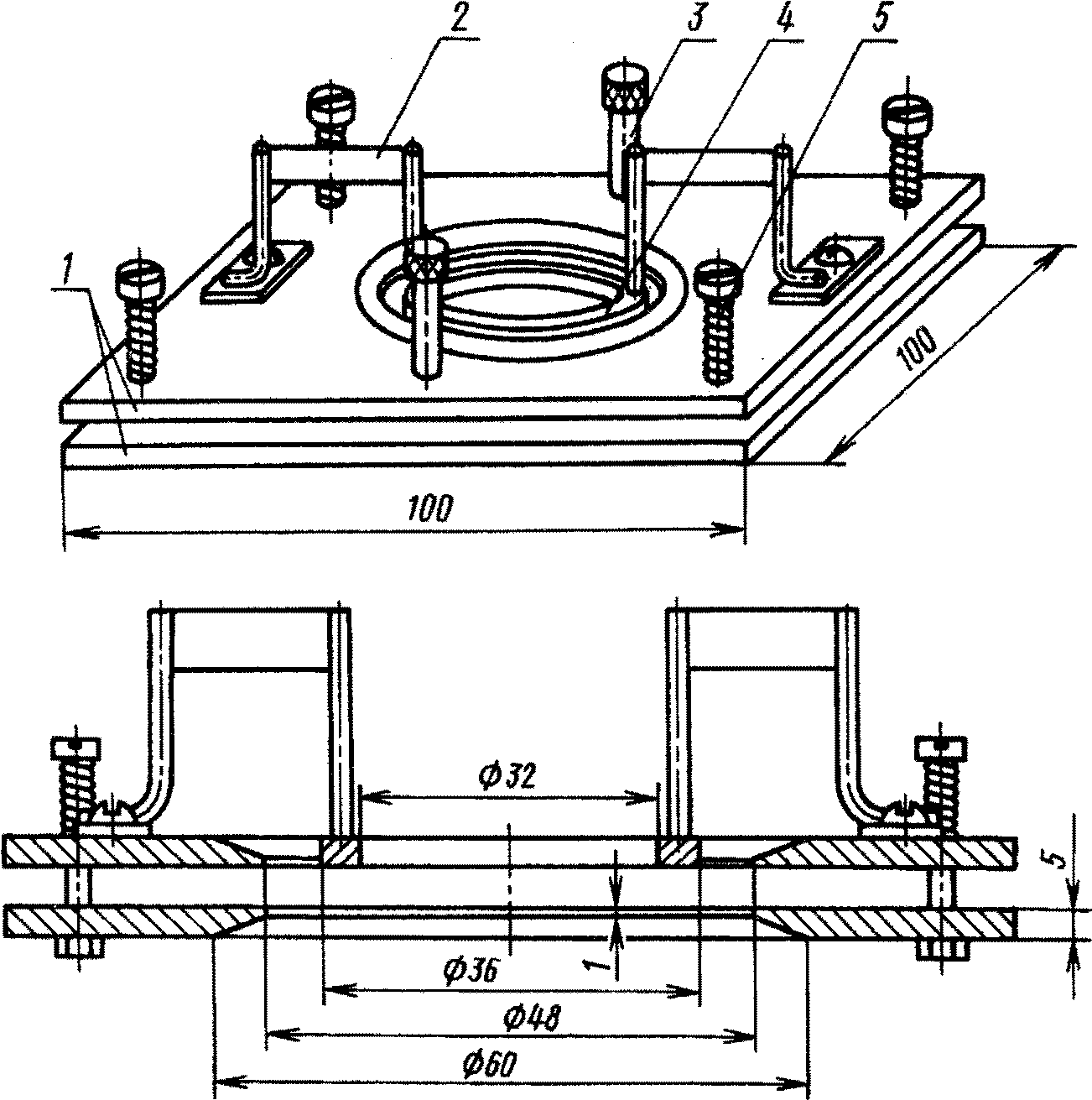

Приложение 1 Рекомендуемое

1 — металлические пластины; 2 — кольцедержатель;

Приложение 2 Рекомендуемое

Направление волокон при испытании ___ Степень насыщенности воздуха, % ___

"_" ______ 200 г. Подпись _____________________
