ГОСТ 18407-73. Межгосударственный стандарт. Древесина. Метод определения электрической прочности при переменном напряжении
(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1973 № 298)
(ред. от 01.02.1988)
Утвержден и введен в действие
Постановлением Государственного комитета
стандартов Совета Министров СССР
от 7 февраля 1973 г. № 298
МЕТОД ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ПРИ ПЕРЕМЕННОМ НАПРЯЖЕНИИ
Wood. Method for evaluation of electrical strenght at a.c. voltage
Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1973 г. № 298 срок введения установлен
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1 Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.
Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 07.02.73 № 298.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2789-73 ГОСТ 6433.3-71 ГОСТ 6507-90 ГОСТ 16483.0-89 ГОСТ 16483.7-71 | 1.2 1.1 1.3 2.2, 4.3 1.4, 3.3 |
5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Издание (ноябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1977 г., феврале 1988 г. (ИУС 8-77, 5-88).
Настоящий стандарт распространяется на древесину и устанавливает метод определения электрической прочности при переменном напряжении (частоты 50 Гц).
(Измененная редакция, Изм. № 2).
1. АППАРАТУРА И МАТЕРИАЛЫ
1.1. Испытательная установка по ГОСТ 6433.3 с погрешностью измерения напряжения не более 4%.

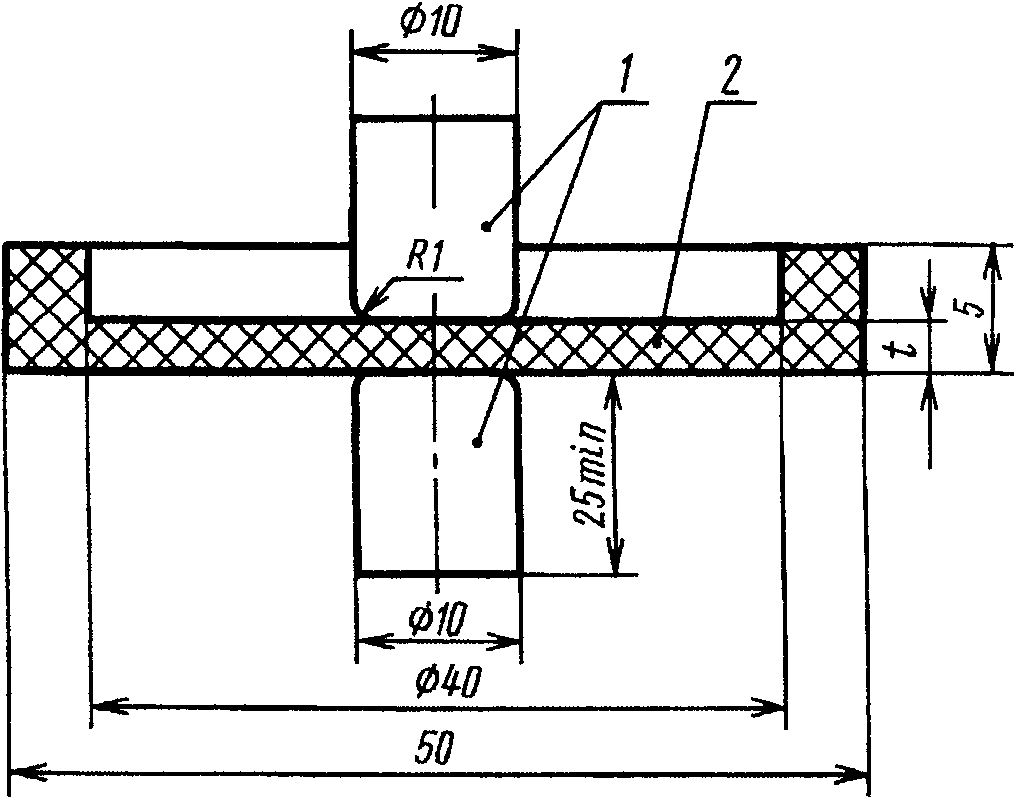

1.2. Металлические электроды из нержавеющей стали, цветных или благородных металлов (см. чертеж). Рабочие поверхности электродов должны иметь чистоту обработки шероховатостью не более Ra 0,32 мкм по ГОСТ 2789.
(Измененная редакция, Изм. № 1).
1.3 Микрометр по ГОСТ 6507.
1.4. Аппаратура для определения влажности древесины по ГОСТ 16483.7.
(Измененная редакция, Изм. № 1, 2).
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Образцы изготовляют в форме прямоугольной пластинки размером 50 x 50 x 5 мм (последний размер берется в радиальном и тангенциальном направлениях или вдоль волокон — в зависимости от исследуемого направления) и с односторонней цилиндрической выемкой (см. чертеж). Толщина образца в рабочей зоне t при испытании вдоль волокон равна 3 мм, поперек волокон — 2 мм.
2.2. Изготовление, влажность и количество образцов должны соответствовать требованиям ГОСТ 16483.0.
При определении минимального количества образцов для каждого исследуемого направления коэффициент вариации электрической прочности принимают равным 10%.
(Измененная редакция, Изм. № 1, 2).
3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1. Толщину образца в рабочей зоне t измеряют с погрешностью не более 0,05 мм в предполагаемой области расположения электродов.
3.2. Образец зажимают между электродами и плавно увеличивают напряжение со скоростью (250 +/- 50) В/с до наступления пробоя.
Давление электродов на образец должно быть примерно 9,8 кПа.
За величину пробивного напряжения принимают его эффективное значение.
3.1, 3.2. (Измененная редакция, Изм. № 2).
3.3. После испытаний определяют влажность каждого образца в соответствии с требованиями ГОСТ 16483.7. В качестве пробы на влажность берут весь образец.
(Измененная редакция, Изм. № 1, 2).
4. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
4.1. Электрическую прочность (E_{\text{пр}_{w}}) в кВ/мм образца с влажностью W в момент испытания вычисляют с округлением до 0,01 кВ/мм по формуле
где U_{\text{пр}} — пробивное напряжение, \text{кВ}_{\text{эфф}} ;
t — толщина образца в рабочей зоне, мм.
(Измененная редакция, Изм. № 1).
4.2. Электрическую прочность (E_{\text{пр}_{12}}) в кВ/мм образца пересчитывают к влажности 12% с округлением до 0,01 кВ/мм по формуле
где E_{\text{пр}_{w}} — электрическая прочность образца с влажностью W в момент испытания, кВ/мм;
\alpha — поправочный коэффициент, равный 0,25 на 1% влажности для всех пород древесины;
W — влажность образца в момент испытания, %.
4.3. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.
4.2, 4.3. (Измененная редакция, Изм. № 1).
4.4. Результаты испытаний заносят в протокол, приведенный в Приложении.
Порода __________________________ Температура воздуха, C° ___________
Направление волокон при испытании _____ Степень насыщенности воздуха, % ___
| Маркировка образца | Толщина образца в рабочей зоне t, мм | Пробивное напряжение U , кВ пр эфф | Влажность образца W, % | Электрическая прочность, кВ/мм | |
| E пр w | E пр 12 | ||||
«_» ________________ 20 г. Подпись _____________________
