ГОСТ 1839-80. Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия
(утв. Постановлением Госстроя СССР от 25.06.1980 № 94)
(ред. от 14.05.1996)
Внимание
Документ утратил силу с 1 января 2011 года в связи с изданием Приказа Ростехрегулирования от 17.06.2010 № 98-ст. Взамен введен в действие ГОСТ 31416-2009. Утратил силу с 1 января 2011 года в связи с изданием Приказа Ростехрегулирования от 17.06.2010 № 98-ст. Взамен введен в действие ГОСТ 31416-2009.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 1839-80"]:::rst click n0 "https://bukva.ai/docs/gost-1839-80" "ГОСТ 1839-80. Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия (утв. Постановлением Госстроя СССР от 25.06.1980 N 94)" n1["ГОСТ 31416-2009"]:::doc click n1 "https://bukva.ai/docs/gost-31416-2009" "ГОСТ 31416-2009. Межгосударственный стандарт. Трубы и муфты хризотилцементные. Технические условия (введен в действие Приказом Ростехрегулирования от 17.06.2010 N 98-ст)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 25 июня 1980 г. № 94
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ И МУФТЫ АСБЕСТОЦЕМЕНТНЫЕ ДЛЯ БЕЗНАПОРНЫХ ТРУБОПРОВОДОВ
Asbestos cement pipes and couplings for non-pressure pipe lines. Specifications
Настоящий стандарт распространяется на асбестоцементные трубы и муфты к ним, предназначаемые для устройства наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем и прокладки кабелей телефонной связи.
1. ФОРМА И РАЗМЕРЫ

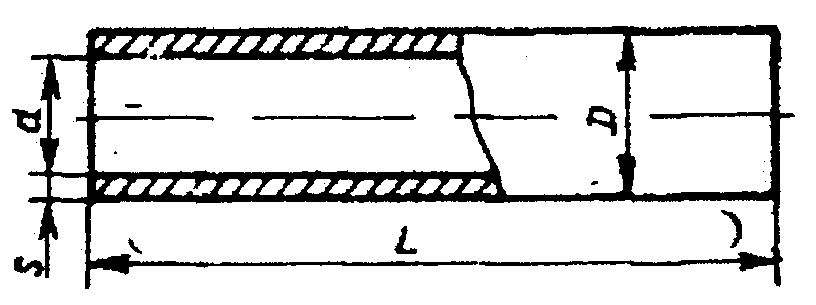

1.1. Форма труб должна соответствовать указанной на черт. 1, а размеры — указанным в табл. 1.
| Условный проход | Диаметр | Толщина стенки s | Длина L | |
| наружный D | внутренний <*> d | |||
| 100 | 118 | 100 | 9 | 2950; 3950 |
| 150 | 161 | 141 | 10 | 2950; 3950 |
| 200 | 211 | 189 | 11 | 3950 |
| 300 | 307 | 279 | 14 | 3950 |
| 400 | 402 | 368 | 17 | 3950 |
<*> Размеры внутренних диаметров являются справочными.
Примечание. Выпуск труб условным проходом свыше 150 мм до 1 января 1984 г. производится по заказу потребителя с согласия изготовителя.
1.2. Отклонения размеров труб от номинальных не должны превышать значений, указанных в табл. 2.
| Условный проход | Отклонения | ||
| по наружному диаметру трубы | по толщине стенки | по длине трубы | |
| 100 150 200 | +/- 2,5 | +/- 1,5 | -50,0 |
| 300 400 | +/- 3,0 | +/- 2,0 | |
Примечание. Плюсовой допуск на толщину стенки трубы приведен как справочный и не является браковочным признаком.
(Измененная редакция, Изм. № 1).

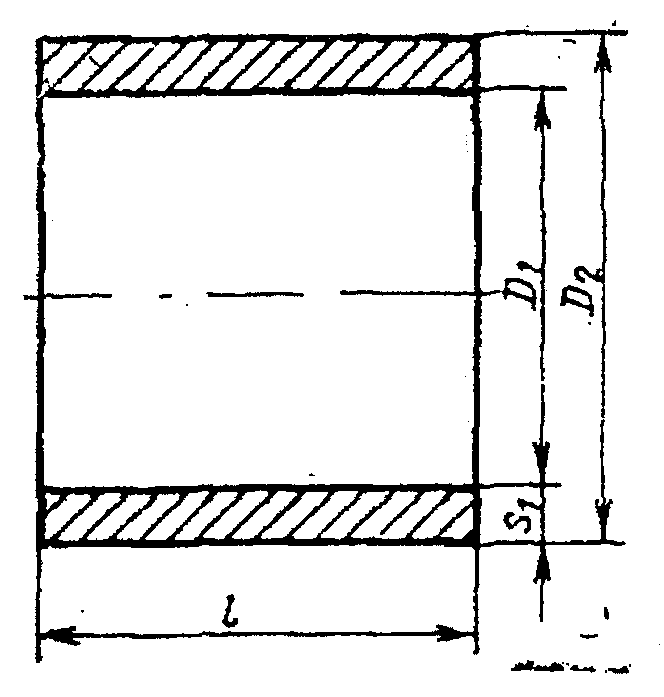

1.3. Форма и размеры муфт должны соответствовать указанным на черт. 2 и в табл. 3.
| Условный проход | Диаметр | Толщина стенки s | Длина l | |
| труб | наружный <*> D 2 | внутренний D 1 | 1 | |
| 100 | 160 | 140 | 10 | 150 |
| 150 | 212 | 188 | 12 | 150 |
| 200 | 262 | 234 | 14 | 150 |
| 300 | 366 | 334 | 16 | 150 |
| 400 | 477 | 441 | 18 | 180 |
<*> Размеры наружных диаметров муфт являются справочными.
1.4. Отклонения размеров муфт от номинальных не должны превышать значений, указанных в табл. 4.
| Условный проход труб | Отклонения | ||
| по внутреннему диаметру | по толщине стенки | по длине | |
| 100 | +1,5 -1,0 | +/- 1,5 | +/- 3,0 |
| 150 200 | +/- 2,0 | ||
| 300 400 | +/- 3,0 | ||
1.5. Условное обозначение асбестоцементных труб для безнапорных трубопроводов должно состоять из буквенного обозначения БНТ, условного прохода в миллиметрах и обозначения настоящего стандарта.
Пример условного обозначения трубы условным проходом 100 мм:
Условное обозначение муфты для соединения труб должно состоять из буквенного обозначения БНМ, условного прохода трубы, для которой предназначается муфта, в мм, и обозначения настоящего стандарта.
Пример условного обозначения муфты для труб условным проходом 400 мм:
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Трубы и муфты должны выпускаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
2.2. Трубы и муфты должны быть прямыми цилиндрической формы. Отклонение от прямолинейности труб не должно превышать:
12 мм — для труб длиной 2950 мм;
2.3 Трубы и муфты не должны иметь трещин, обломов и расслоений.
2.4. На наружной поверхности труб и муфт допускаются отпечатки технического сукна и сдиры глубиной не более 2 мм, а на внутренней поверхности — отпечатки накатанной поверхности форматных скалок.
2.6. Трубы и муфты должны быть водонепроницаемы и при испытании их гидравлическим давлением на наружной поверхности не должны появляться признаки проникания воды.
Величина испытательного гидравлического давления для труб и муфт должна быть не менее 0,4 МПа (4 кгс/см2), а для труб и муфт высшей категории качества — не менее 0,6 МПа (6 кгс/см2).
2.7. Образцы труб при испытании на раздавливание в водонасыщенном состоянии должны выдерживать нагрузки, указанные в табл. 5.
| Условный проход труб, мм | Минимальная нагрузка при испытании образцов труб на раздавливание, Н (кгс) |
|---|---|
| 100 | 4508 (460) |
| 150 | 3920 (400) |
| 200 | 3136 (320) |
| 300 | 4116 (420) |
| 400 | 4900 (500) |
Образцы труб высшей категории качества при испытании на раздавливание в водонасыщенном состоянии должны выдерживать нагрузки, указанные в табл. 6.
| Условный проход труб, мм | Минимальная нагрузка при испытании образцов труб на раздавливание, Н (кгс) |
|---|---|
| 100 | 5253 (540) |
| 150 | 4567 (470) |
| 200 | 3646 (370) |
| 300 | 4802 (490) |
| 400 | 5253 (540) |
2.8 Минимальная разрушающая нагрузка при испытании труб на изгиб в Н (кгс) должна быть:
для труб условным проходом 100 мм — 1764 (180);
для труб высшей категории качества:
условным проходом 100 мм — 2254 (230);
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.2. При проведении контроля и испытаний должны быть предусмотрены меры, обеспечивающие безопасность обслуживающего персонала и других лиц.
(Измененная редакция, Изм. № 1).
4. ПРАВИЛА ПРИЕМКИ
4.1. Каждая партия труб и муфт должна быть принята службой технического контроля предприятия-изготовителя в соответствии с требованиями настоящего стандарта.
(п. 4.1 в ред. Изменения № 3, принятого МНТКС 14.05.1996)
4.2. Приемка труб и муфт производится партиями. Размер партии устанавливается в количестве сменной выработки одной технологической линии.
В состав партии должны входить трубы (муфты) одного диаметра.
(Измененная редакция, Изм. № 2).
4.3 Правила приемки — по ГОСТ 30301-95.
(п. 4.3 в ред. Изменения № 3, принятого МНТКС 14.05.1996)
4.4. При проведении инспекционных проверок и контроля потребителем порядок отбора, число отбираемых труб и муфт (объем выборки) и оценка результатов контроля — по ГОСТ 30301-95.
(п. 4.4 в ред. Изменения № 3, принятого МНТКС 14.05.1996)
Пункты 4.5, 4.6, 4.7. Исключены. — Изменение № 3, принятое МНТКС 14.05.1996.
5. МЕТОДЫ ИСПЫТАНИЙ
5.1. Проверка внешнего вида, формы, линейных размеров, прямолинейности, а также определение водонепроницаемости, нагрузки при раздавливании и изгибе труб должны проводиться по ГОСТ 11310-90.
6. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
6.1. На наружной поверхности каждой трубы должны быть нанесены краской: товарный знак или наименование предприятия-изготовителя, номер партии и условное обозначение трубы, а также надпись «не бросать», а на каждой муфте — условный проход трубы, для которой предназначена муфта, и номер партии.
На наружной поверхности не менее чем 10% труб и муфт от партии должен быть нанесен краской штамп ОТК.
6.2. Предприятие-изготовитель должно гарантировать соответствие труб и муфт требованиям настоящего стандарта и сопровождать каждую партию документом, удостоверяющим их качество, в котором указывают:
а) наименование и адрес предприятия-изготовителя;
б) номер и дату выдачи документа;
в) номер партии труб, условное обозначение, общее количество в штуках и метрах;
г) номер партии муфт, условное обозначение, количество муфт в штуках;
д) результаты испытаний труб (муфт);
е) обозначение настоящего стандарта.
(Измененная редакция, Изм. № 1).
6.3. При, хранении трубы и муфты должны быть уложены в штабели на ровную площадку по диаметрам: трубы — горизонтальными, а муфты — вертикальными рядами.
На неровной площадке под нижний ряд труб должны быть уложены деревянные подкладки. Нижний ряд труб должен быть закреплен.
6.4. Трубы и муфты, перевозимые железнодорожным транспортом, должны быть уложены в специальные контейнеры. Допускается перевозка труб и муфт без контейнеров, при этом размещение их должно производиться в соответствии с техническими условиями на размещение и крепление асбестоцементных труб в четырехосных полувагонах, утвержденными Министерством путей сообщения СССР.
(Измененная редакция, Изм. № 1).
6.5. При перевозке другим видом транспорта трубы должны быть плотно закреплены.
Перевозка труб в самосвалах запрещается.
6.6. При погрузке и разгрузке не допускается ударять по трубам и муфтам, а также сбрасывать их с какой бы то ни было высоты.
Справочное
СПРАВОЧНАЯ МАССА 1 ПОГ. М ТРУБ
Наружный диаметр труб, мм Справочная масса 1 пог. м труб, кг 118 6,1 161 9,4 211 13,2
Наружный диаметр труб, мм Справочная масса одной муфты, кг 118 1,4 161 2,3 211 3,4 307 5,2 402 9,2
