ГОСТ 18070-72*. Государственный стандарт Союза ССР. Втулки зажимные с буртиком для инструмента с цилиндрическим хвостовиком. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 28.07.1972 № 1519)

(ред. от 01.03.1981)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С БУРТИКОМ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Clamping bushings with a shoulder for tools with cylindrical shank. Design and dimensions

Группа Г27

Проверен в 1980 г.

Переиздание, февраль 1987 г. с Изменением № 1, утвержденным в марте 1981 г. (ИУС 5-1981 г.).

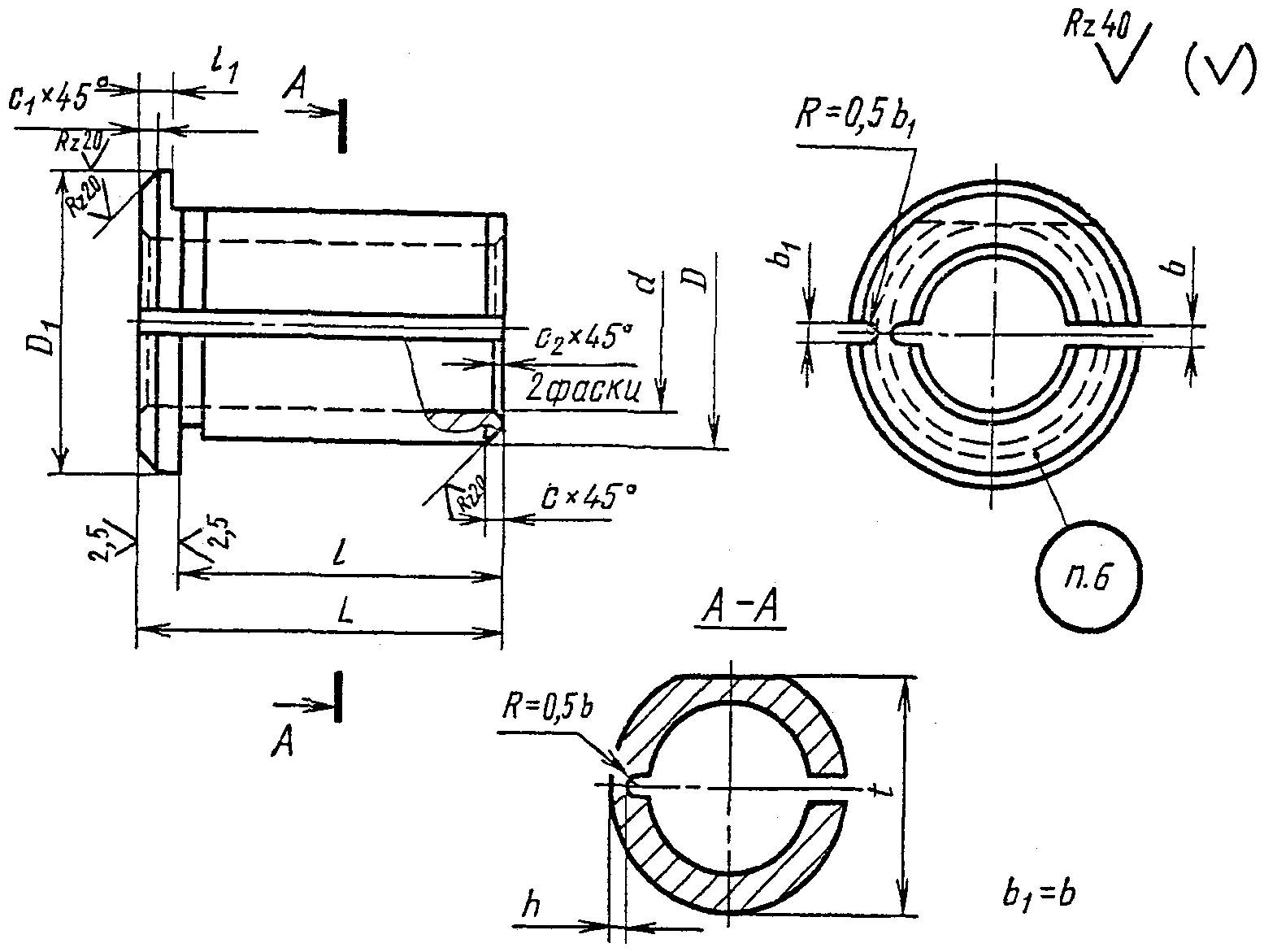

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).

Размеры в мм

Обозначения втулок	Применяемость	D	d <**>	L	D_{1}	l	l_{1}	t	b	h <***>	c	c_{1}	c_{2}	Масса <*4>, кг \approx
6117-0851		15	От 1 до 2	23	20	20	2,0	14,0	0,6	2,5	1,0	0,6	0,3	0,031
6117-0852			Св. 2 до 3						0,8					0,030
6117-0853			Св. 3 до 6						1,0				0,6	0,028
6117-0854			Св. 6 до 7						2,0				1,0	0,023
			Св. 7 до 10							-				0,021
6117-0855		18	От 3 до 6		23			17,0	1,0	3,0			0,6	0,040
6117-0856			Св. 6 до 8						2,0				1,0	0,034
			Св. 8 до 12							-				0,023
6117-0857		20	От 6 до 10	50	26	45	3,0	19,0		3,0		1,0		0,106
			Св. 10 до 13							-				0,071
6117-0858		25	От 3 до 6	35	32	30		24,0	1,0	3,5			0,6	0,128
6117-0859			Св. 6 до 15						2,0				1,0	0,120
			Св. 15 до 18							-				0,087
6117-0860			От 6 до 15	50		45				3,5				0,183
			Св. 15 до 18							-				0,132
6117-0861		30	От 10 до 15		38			29,0		4,0	1,6			0,251
6117-0862			Св. 15 до 18						3,0					0,213
			Св. 18 до 20							-				0,176
6117-0863		32	От 10 до 15		40			31,0	2,0	4,0				0,289
6117-0864			Св. 15 до 20						3,0	-				0,247
			Св. 20 до 25											0,177
6117-0865		38 <*>	От 10 до 15	70	46	63	5,0	36,5	2,0	5,0	1,6	1,6	1,0	0,574
6117-0866			Св. 15 до 24						3,0					0,521
			Св. 24 до 30							-				0,371
6117-0867		40	От 10 до 15		48			38,5	2,0	6,0				0,651
6117-0868			Св. 15 до 24						3,0					0,590
			Св. 24 до 32							-				0,442
6117-0869		45 <*>	От 15 до 25	73	56		7,0	43,5		7,0	2,0			0,840
			Св. 25 до 38							-				0,687
6117-0870		50	От 15 до 30		60			48,5		7,0				1,042
			Св. 30 до 40							-				0,769
6117-0871		55	От 15 до 32	75	65		8,0	53,5		8,0		2,0		1,327
			Св. 32 до 40; 45							-				0,995
6117-0872		63	От 18 до 38	80	75	68		61,5		10,0				1,854
			Св. 38 до 40							-				1,345
			45; 50											1,064
6117-0873		65	От 18 до 40	80	78			63,5		10,0				1,993
			45; 50							-				1,203

---

<*> Для оснащения станков, выпущенных до 1 января 1972 г.

<**> Фактический размер отверстия указывается при заказе.

<***> Прочерк в графе h обозначает отсутствие прорези в станке со стороны отверстия.

Пример условного обозначения втулки размерами D = 15 мм, d = 5,4 мм:

Втулка 6117-0853 5,4 ГОСТ 18070-72

3. Материал — сталь марки У7 по ГОСТ 1435-74.

4. Канавки для выхода шлифовального круга — по ГОСТ 8820-69.

---
