МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ РАСТОЧНЫЕ ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ СО СТАЛЬНЫМ ХВОСТОВИКОМ ДЛЯ СКВОЗНЫХ ОТВЕРСТИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Solid carbide boring tools with steel shank for through holes. Design and dimensions

ГОСТ 18062-72

Группа Г23

МКС 25.100.10

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 июля 1972 г. № 1513 дата введения установлена

1 января 1974 года

1. Настоящий стандарт распространяется на цельные твердосплавные расточные резцы, предназначенные для растачивания сквозных отверстий в труднообрабатываемых материалах.

2. Резцы должны изготовляться трех типов:

1 — для координатно-расточных станков;

2 — для токарных автоматов;

3 — для токарных станков.

3. Основные размеры резцов должны соответствовать указанным на черт. 1 - 3 и в табл. 1 - 3.

Тип 1

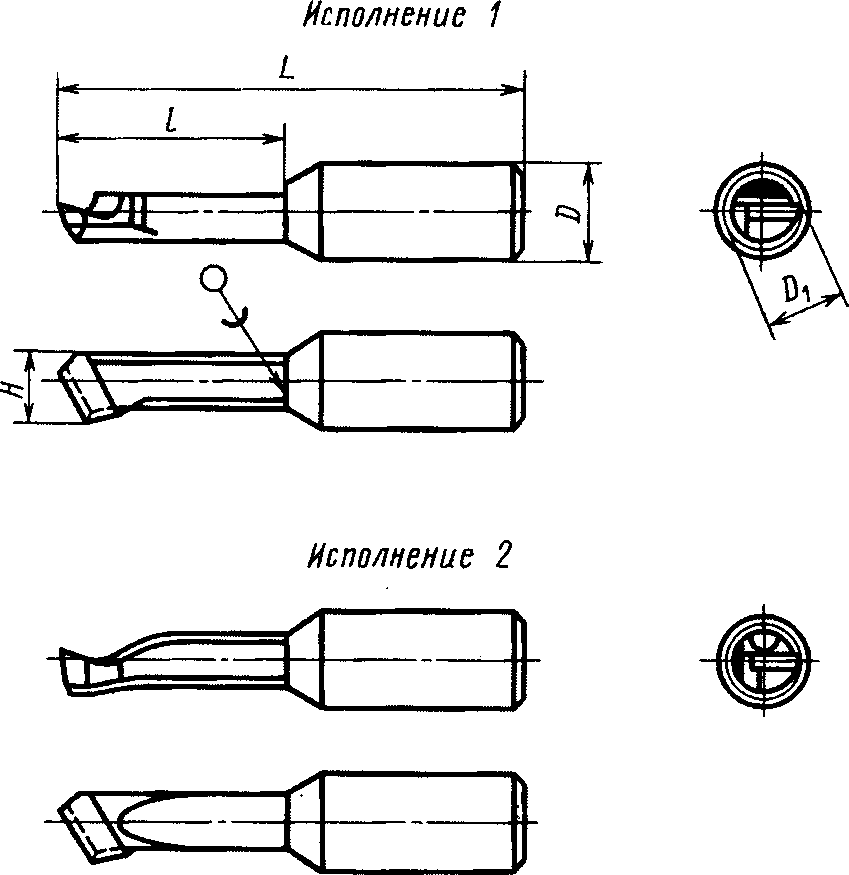

рис. 1

Черт. 1

Таблица 1

мм

Обозначение резца	Применяемость	H	D	L	l	Диаметр наименьшего растачиваемого отверстия D1
2145-0011		2,8	6	40	10	3
2145-0012		2,8		50	20	3
2145-0013		3,8		40	10	4
2145-0014		3,8		50	20	4
2145-0015		4,7	10	45	15	5
2145-0016		4,7		60	30	5
2145-0017		5,5		45	15	6
2145-0018		5,5		65	35	6
2145-0019		6,5	12	45	15	7
2145-0020		6,5		65	35	7
2145-0021		7,5		50	20	8
2145-0022		7,5		70	40	8

Пример условного обозначения резца типа 1, с размерами H = 2,8 мм, L = 40 мм из твердого сплава ВК6М, исполнения 1:

Резец 2145-0011 1 ВК6М ГОСТ 18062-72

То же, исполнения 2:

Резец 2145-0011 2 ВК6М ГОСТ 18062-72

Тип 2

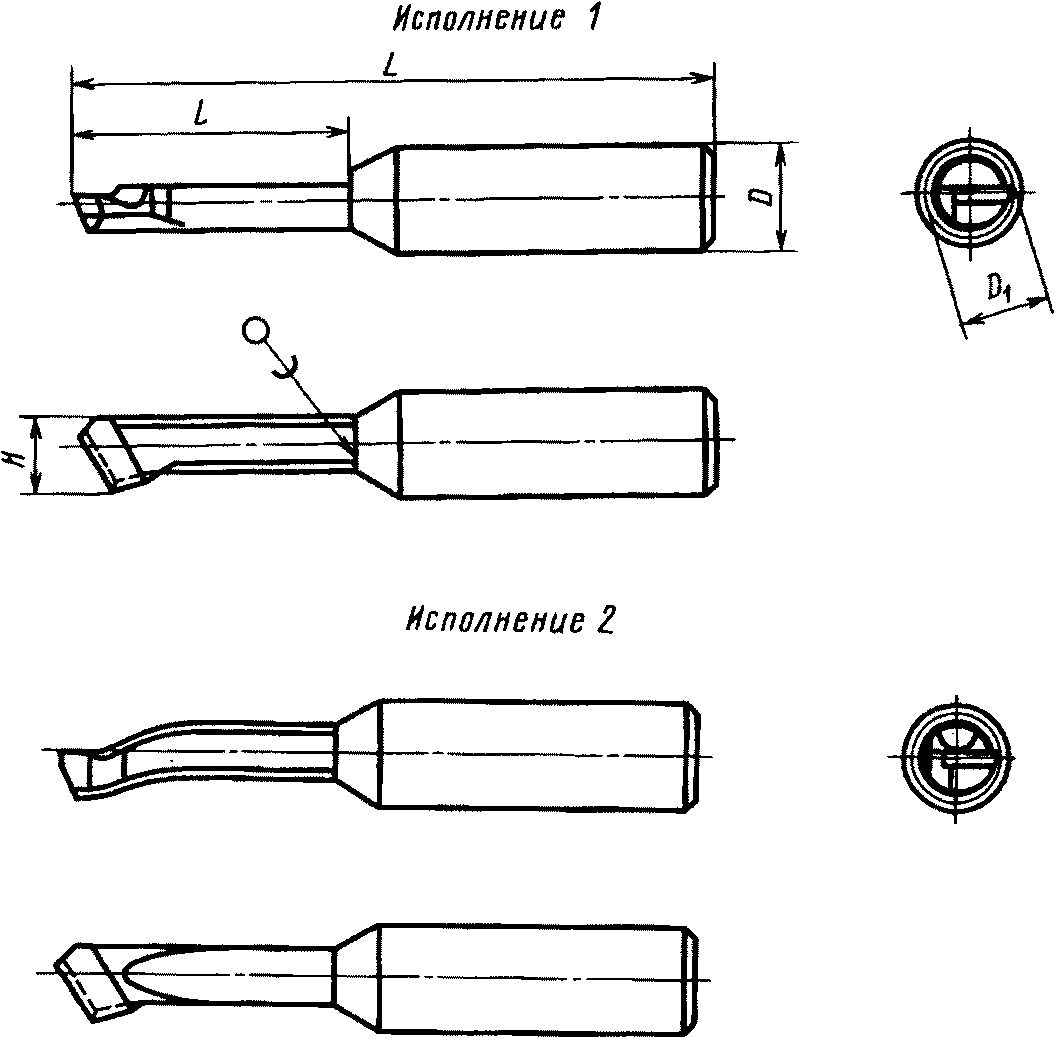

рис. 2

Черт. 2

Таблица 2

мм

Правый резец		Левый резец		H	D	L	l	Диаметр меньшего растачиваемого отверстия D1
Обозначение	Применяемость	Обозначение	Применяемость	H	D	L	l	Диаметр меньшего растачиваемого отверстия D1
2145-0023		2145-0024		2,8	10	70	20	3
2145-0025		2145-0026		3,8		70	20	4
2145-0027		2145-0028		5,5		90	30	6
2145-0029		2145-0030		7,5	15	100	40	8

Пример условного обозначения резца типа 2, правого, с размерами H = 2,8 мм из твердого сплава ВК6М, исполнения 1:

2145-0023 1 ВК6М ГОСТ 18062-72

То же, исполнения 2:

2145-0023 2 ВК6М ГОСТ 18062-72

Тип 3

рис. 3

Черт. 3

Таблица 3

мм

Обозначение резца	Применяемость	H	L	l	Диаметр наименьшего растачиваемого отверстия D1
2140-0101		2,8	120	20	3
2140-0102		3,8	120	20	4
2140-0103		5,5	130	30	6
2140-0104		7,5	140	40	8

Пример условного обозначения резца типа 3, с размерами H = 2,8 мм из твердого сплава ВК6М, исполнения 1:

Резец 2140-0101 1 ВК6М ГОСТ 18062-72

То же, исполнения 2:

Резец 2140-0101 2 ВК6М ГОСТ 18062-72

4. Конструктивные размеры и геометрические параметры резцов указаны в приложении.

5. Технические требования — по ГОСТ 18064-72.

Приложение
Рекомендуемое

КОНСТРУКТИВНЫЕ РАЗМЕРЫ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ
РАСТОЧНЫХ РЕЗЦОВ ТИПОВ 1, 2, 3 ДЛЯ СКВОЗНЫХ ОТВЕРСТИЙ

1. Конструктивные размеры и геометрические параметры расточных резцов типов 1, 2, 3 указаны на чертеже и в таблице.

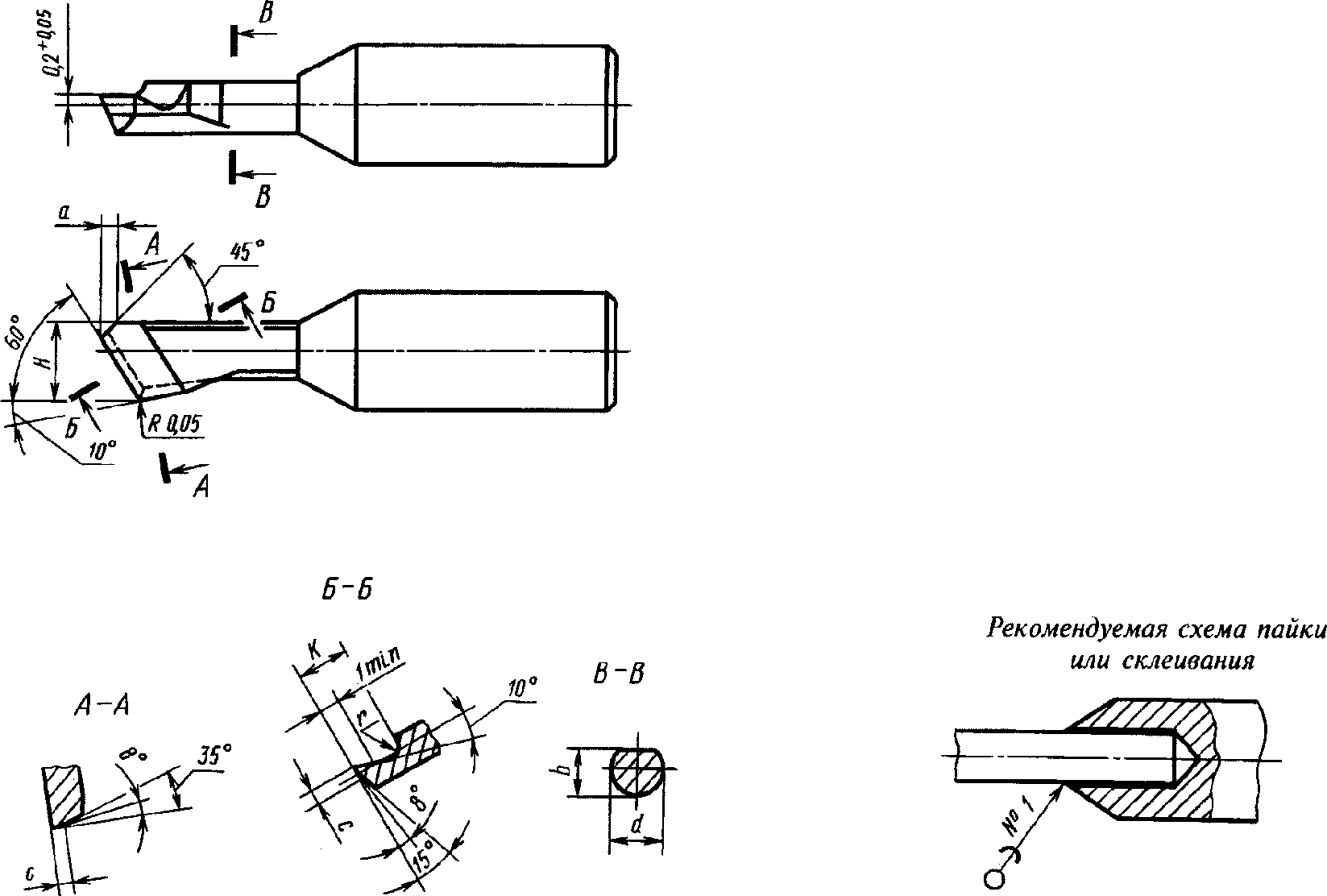

рис. 4

Примечание. Пазы для выхода припоя делаются при технологической необходимости.

мм

H	d		b		a (пред. откл. +/- 0,1)	K		r	c
H	Номин.	Пред. откл.	Номин.	Пред. откл.	a (пред. откл. +/- 0,1)	Номин.	Пред. откл.	Пред. откл.	\pm \frac{IT14}{2}
2,8	22	+/- 0,1	1,8	+/- 0,1	0,3	2,5	+/- 0,4	1,0	0,4
3,8	3,0	+/- 0,1	2,4		0,4	3,0	+/- 0,4	1,5	0,5
4,7	3,8	+/- 0,15	2,9		0,6	3,5	+/- 0,5	2,0	0,7
5,5	4,4		3,5	+/- 0,15	0,8	4,0		2,5	0,9
6,5	5,2		4,2		1,0	4,5		3,0	1,0
7,5	6,0		4,8		1,5	5,0		3,5	1,2
