ГОСТ 17735-72* (СТ СЭВ 4151-83). Ножницы для резания пакетов шпона. Деревообрабатывающее оборудование. Основные параметры
(утв. Постановлением Госстандарта СССР от 22.05.1972 № 1043)
(ред. от 01.04.1984)
от 22 мая 1972 г. № 1043
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НОЖНИЦЫ ДЛЯ РЕЗАНИЯ ПАКЕТОВ ШПОНА
ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ
Woodworking equipment. Guillotine shears for veneer packages. Basic parameters
(СТ СЭВ 4151-83)
Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 22 мая 1972 г. № 1043. Срок введения установлен
в части ножниц с наибольшей длиной разрезаемого пакета шпона 1000 мм -
Проверен в 1980 г. Постановлением Госстандарта от 27.04.84 № 1484 срок действия продлен
Переиздание (декабрь 1984 г.) с Изменением № 2, утвержденным в апреле 1984 г. (ИУС № 8-84).
1. Настоящий стандарт распространяется на ножницы, предназначенные для чистовой резки пакетов строганого и лущеного шпона вдоль и поперек волокон.
Стандарт соответствует СТ СЭВ 4151-83 в части типоразмерного ряда.

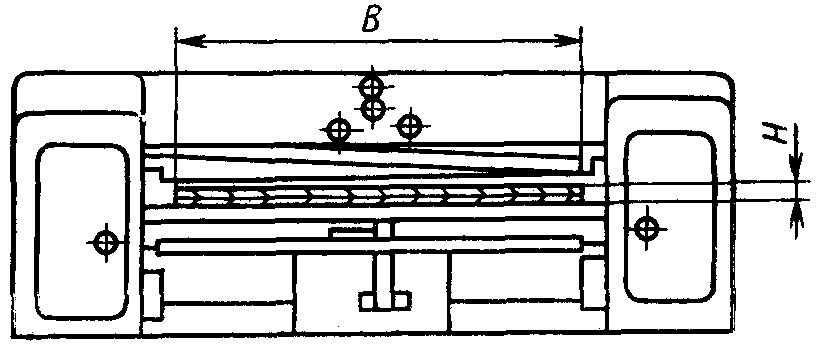

2. Основные параметры ножниц должны соответствовать указанным на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию станка.
| Наименование параметра | Норма |
|---|---|
| Наибольшая длина разрезаемого пакета шпона, B, мм | 1000 1800 2100 <*>, 2800 |
| Наибольшее расстояние между рабочими поверхностями стола и прижимной траверсы, мм, не менее | 180 |
| Толщина разрезаемого пакета шпона H, мм, не менее | |
| при резании вдоль волокон | 90 |
| при резании поперек волокон | 20 <**> |
| Время двойного хода ножевой траверсы, с, не более | 2,5 |
| Усилие прижима, отнесенное к площади прижимной траверсы, МПа, не менее | 0,20 |
<*> Ножницы с наибольшей длиной разрезаемого пакета шпона 2100 мм изготовляют по требованию заказчика.
<**> Длина реза для ножниц с наибольшей длиной разрезаемого пакета шпона 2100 и 2800 мм не должна превышать 2000 мм.
