ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ОСТРЯКОВЫЕ ОР50

РАЗМЕРЫ

Switch point rails ОР50. Dimensions

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3051 срок действия установлен с 01.07.1986 до 01.07.1991, в части исполнения 2 — до 01.01.1988.

1. Настоящий стандарт распространяется на остряковые рельсы ОР50 (далее — рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

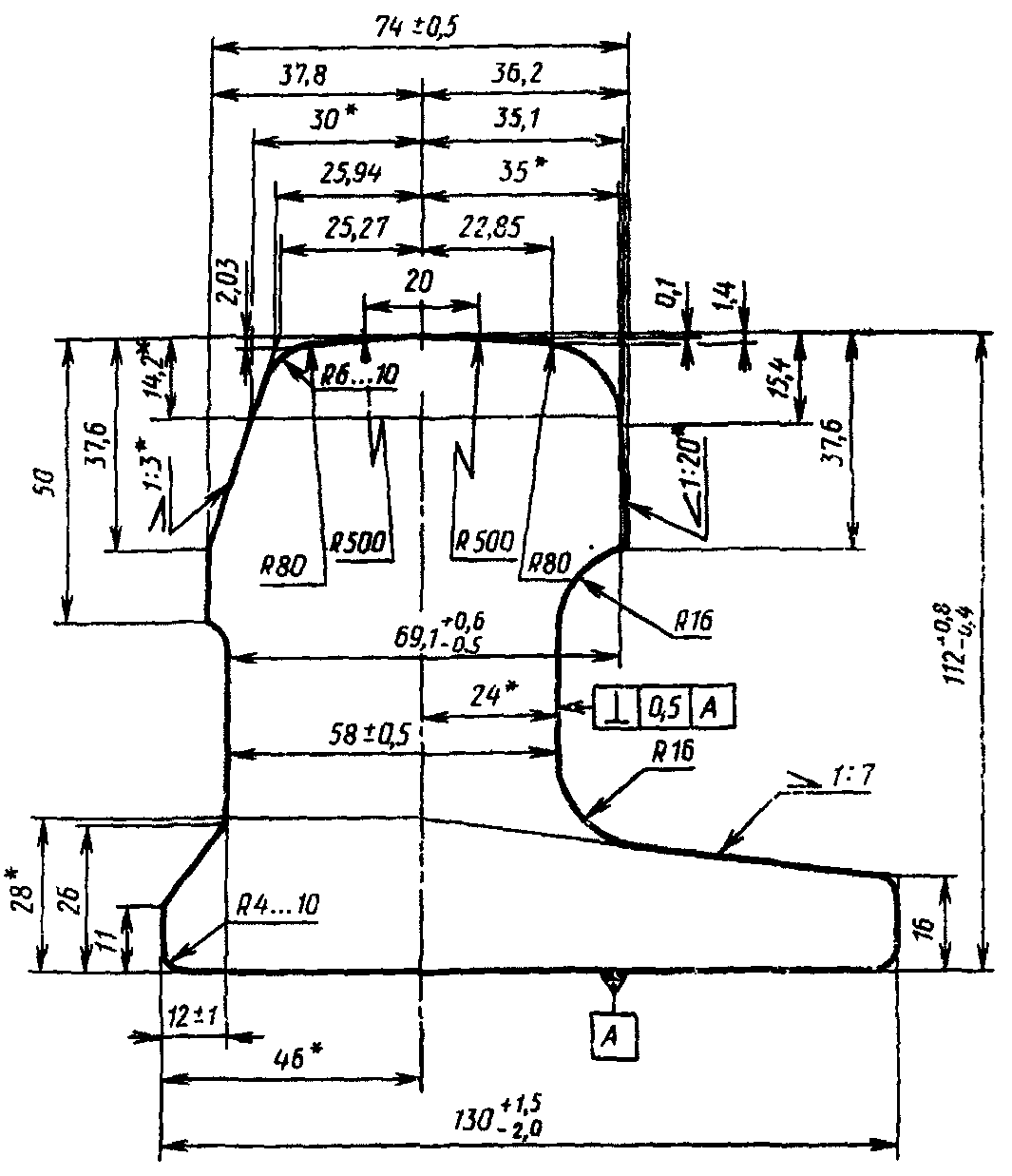

2. Размеры поперечного сечения рельсов должны соответствовать указанным на чертеже.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2582)

<*> Размеры для справок.

(чертеж 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2582)

Расчетные данные рельсов приведены в справочном Приложении.

Чертеж 2 исключен с 1 июля 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2582.

Условное обозначение острякового рельса ОР50:

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2582)

3. Все сопряжения профиля должны быть выполнены по радиусу. Радиусы закруглений, не указанные на чертеже, должны быть в пределах 2 — 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии (базовая ось) участка головки рельса, выполненного радиусом 500 мм, не должны превышать +/- 0,5 мм.

6. Допускается равномерная выпуклость подошвы к ее краям не более 0,5 мм.

Вогнутость подошвы рельсов — не допускается.

7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 мм.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами на каждый кратный отрезок рельса:

+/- 4 мм — для рельсов длиной до 10 м включ.;

+/- 6 мм « » « св. 10 м.»

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8% номинального значения длины.

8. Соответствие профиля поперечного сечения рельсов размерам, установленном настоящим стандартом, должны определять шаблонами, согласованными с инспекцией МПС.

Измерения следует проводить на расстоянии не менее 250 мм от контролируемого рельса.

9. Технические требования — по ГОСТ 9960-85.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2582)

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2582)

Примечание. Теоретическая масса рельса определена, исходя из номинальных размеров поперечного сечения рельсов и плотности стали 7830 кг/м3.
