Утвержден и введен в действие
Постановлением Госстандарта СССР

от 26 сентября 1985 г. № 3050

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ОСТРЯКОВЫЕ ОР65

РАЗМЕРЫ

Switch point rails OP65. Dimensions

ГОСТ 17507-85

Группа В42

ОКП 09 2100

Срок введения в действие
с 1 января 1987 года

до 1 января 1992 года

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3050 срок действия установлен с 01.01.1987 до 01.01.1992.

Разработан Министерством путей сообщения.

Исполнители: Н.Н. Путря (руководитель темы), В.Ф. Барабошин, В.Д. Черников, В.Г. Альбрехт, В.Г. Донец, Б.Э. Глюзберг, Т.Н. Киселева, Н.Н. Елсаков, Т.И. Кузнецова, Ю.Н. Петров, В.П. Демидов, С.О. Сурин, Т.А. Демидова, М.Ю. Хвостик, Д.К. Нестеров, В.Ф. Коваленко, Н.Ф. Левченко, Ю.М. Таптыгин, А.Н. Жученко, Л.И. Иванисенко.

Внесен Министерством путей сообщения.

Зам. министра А.Н. Бевзенко.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3050.

Взамен ГОСТ 17507-80.

1. Настоящий стандарт распространяется на остряковые рельсы ОР65 (далее — рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

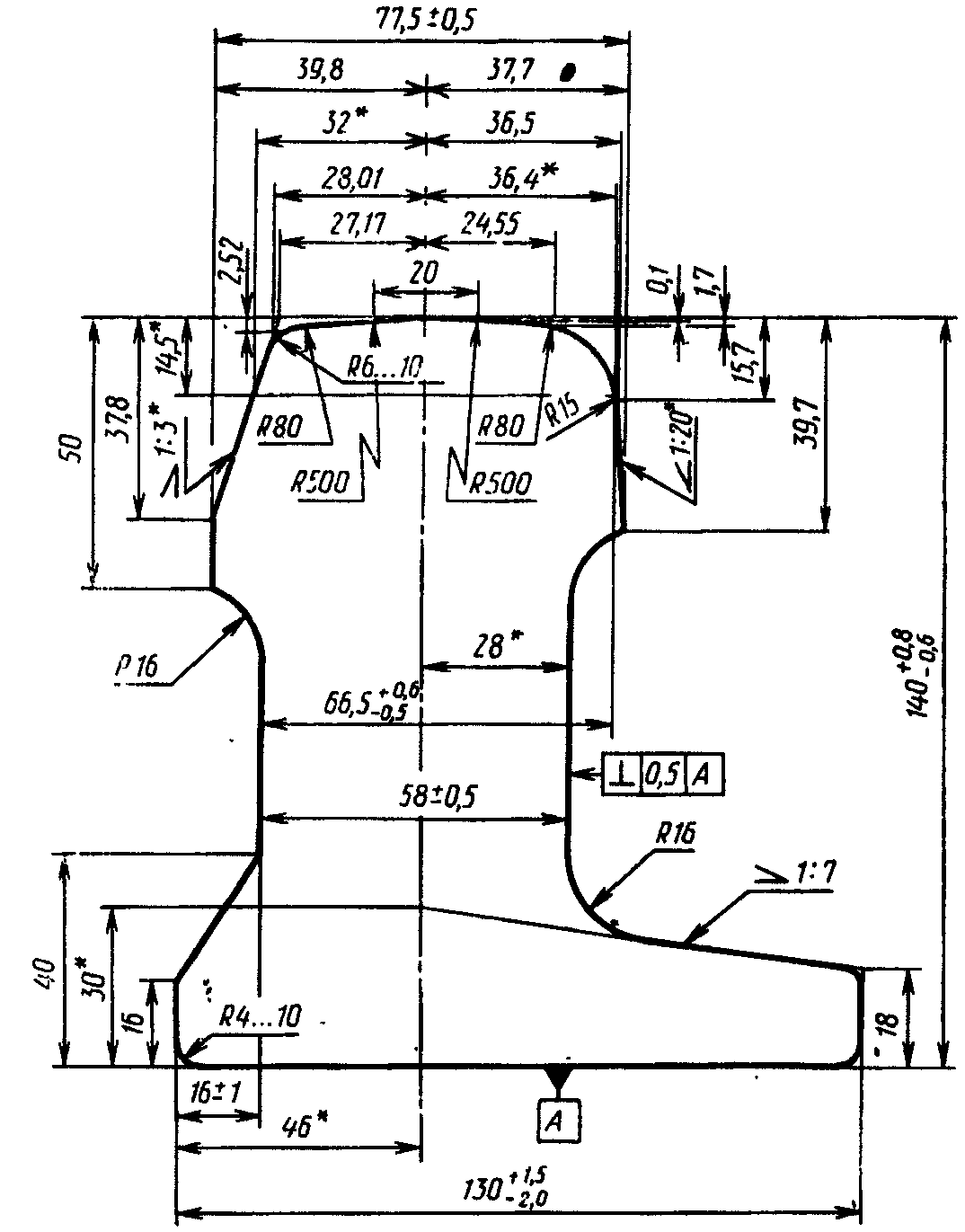

2. Размеры поперечного сечения рельсов должны соответствовать указанным на чертеже.

рис. 1

<> Размеры для справок.*

(чертеж в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2581)

Расчетные данные рельсов приведены в справочном Приложении.

Условное обозначение острякового рельса ОР65:

Рельс ОР65 ГОСТ 17507-85

3. Все сопряжения профиля должны быть выполнены по радиусу. Радиусы закруглений, не указанные на чертеже, должны быть в пределах 2 — 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии (базовая ось) участка головки рельса, выполненного радиусом 500 мм, не должны превышать +/- 0,5 мм.

6. Допускается равномерная выпуклость подошвы по отношению к ее краям не более 0,5 мм.

Вогнутость подошвы рельсов — не допускается.

7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 м.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами на каждый кратный отрезок рельса:

+/- 4 мм — для рельсов длиной до 10 м включ.;

+/- 6 мм « » « св. 10 м.»

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8% номинального значения длины.

8. Соответствие профиля поперечного сечения рельсов размерам, установленным настоящим стандартом, должны определять шаблонами, согласованными с инспекцией МПС.

Измерения следует проводить на расстоянии не менее 250 мм от торцов контролируемого рельса.

9. Технические требования — по ГОСТ 9960-85.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 28.09.1990 № 2581)

Приложение

Справочное

РАСЧЕТНЫЕ ДАННЫЕ РЕЛЬСОВ

Площадь поперечного сечения рельса, см2 .......... 103,9

Расстояние от центра тяжести, см: от низа подошвы .................................. 6,2 от базовой оси (в сторону большего плеча подошвы). 0,5

Момент инерции относительно оси, см4: горизонтальной ................................... 1861 вертикальной...................................... 705

Момент сопротивления, см3: по низу подошвы .................................. 301 по верху головки ................................. 239 по боковой грани подошвы, наиболее удаленной от центра тяжести.................................... 85

Теоретическая масса 1 м рельса, кг* .............. 81,35

<*> Теоретическая масса рельса определена, исходя из номинальных размеров поперечного сечения рельсов и плотности стали 7830 кг/м3.
