МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ

ТРОЙНИКИ

КОНСТРУКЦИЯ

Carbon and low-alloy steel butt-welding fittings.
Tees. Design

ГОСТ 17376-2001

(ИСО 3419-81)

Группа Г18

ОКП 14 6800

МКС 23.040.40

Предисловие

1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»

ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба «Туркменстандартлары»
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции тройников

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17376-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 17376-83

1 Область применения

Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.

Область применения тройников — в соответствии с разделом 1 ГОСТ 17380.

Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.
(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 13.04.2007 № 63-ст)

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3 Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения — по ГОСТ 17380.

4 Конструкция и размеры

4.1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

4 Конструкция и размеры

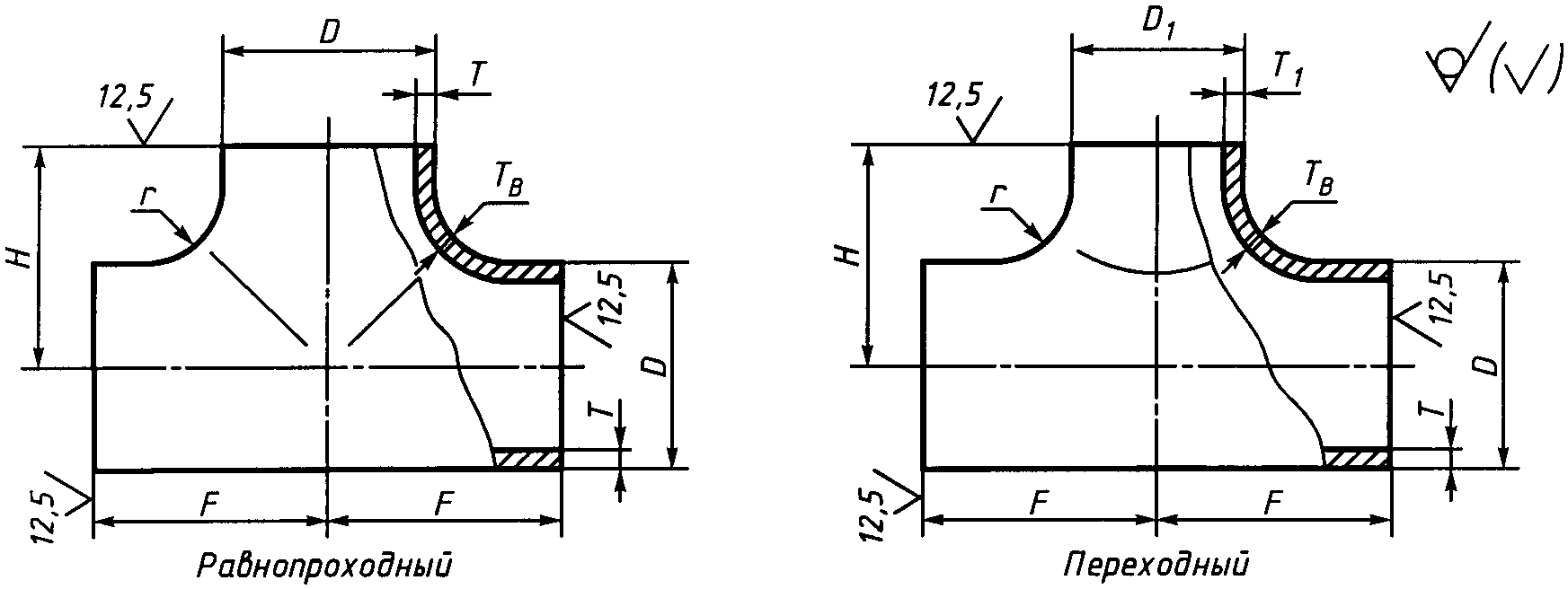

Рисунок 1

Таблица 1

Тройники исполнения 1

Размеры в миллиметрах

DNDTD1T1FHМасса, кг
1521,32,0
3,2
4,0		21,32,0
3,2
4,0		25250,19
0,30
0,38
2026,92,0
3,2
4,0		2,0
3,2
4,0		29290,26
0,42
0,52
2,0
3,2
4,0		26,92,0
3,2
4,0		0,23
0,37
0,46
2533,72,3
3,2
4,5		21,32,0
3,2
4,0		38380,25
0,35
0,40
2,3
3,2
4,5		26,92,0
3,2
4,0		0,25
0,35
0,40
2,3
3,2
4,5		33,72,3
3,2
4,5		0,40
0,64
0,80
3242,42,6
3,6
5,0		21,32,0
3,2
4,0		48480,79
1,10
1,50
2,6
3,6
5,0		26,92,0
3,2
4,0		0,79
1,10
1,50
2,6
3,6
5,0		33,72,3
3,2
4,0		0,79
1,10
1,50
2,6
3,6
5,0		42,42,6
3,6
5,0		0,79
1,10
1,50
4048,32,6
3,6
5,0		26,92,0
3,2
4,0		57571,00
1,40
2,00
2,6
3,6
5,0		33,72,3
3,2
4,5		1,00
1,40
2,00
2,6
3,6
5,0		42,42,6
3,6
5,0		1,00
1,40
2,00
2,6
3,6
5,0		48,32,6
3,6
5,0		1,00
1,40
2,00
5060,32,9
4,0
5,6		33,72,9
4,0
5,6		64511,60
2,20
3,00
2,9
4,0
5,6		42,42,6
3,6
5,0		571,60
2,20
3,00
2,9
4,0
5,6		48,32,6
3,6
5,0		601,60
2,20
3,00
2,9
4,0
5,6		60,32,3
3,2
4,5		641,60
2,20
3,00
6576,12,9
5,0
7,1		42,42,6
3,6
5,0		76643,20
5,50
7,90
2,9
5,0
7,1		48,32,9
4,0
5,6		673,20
5,50
7,90
2,9
5,0
7,1		60,32,6
3,6
5,0		703,20
5,50
7,90
2,9
5,0
7,1		76,12,9
5,0
7,1		763,20
5,50
7,90
8088,93,2
5,6
8,0		48,32,9
4,0
5,6		86732,20
4,00
5,50
3,2
5,6
8,0		60,32,9
4,0
5,6		762,20
4,00
5,50
3,2
5,6
8,0		76,12,9
5,0
7,1		832,50
4,50
6,20
3,2
5,6
8,0		88,93,2
5,6
8,0		862,50
4,50
6,20
100114,33,6
6,3
8,8		60,32,7
4,0
5,6		105893,80
6,70
10,00
3,6
6,3
8,8		76,12,9
5,0
7,1		954,50
7,80
10,0
3,6
6,3
8,8		88,93,2
5,6
8,0		984,50
7,80
10,00
3,6
6,3
8,8		114,33,6
6,3
8,8		1054,50
7,80
10,00
125139,74,0
6,3
10,0		76,12,9
5,0
7,1		1241083,40
5,30
16,00
4,0
6,3
10,0		88,93,2
5,6
8,0		1113,40
5,30
16,00
4,0
6,3
10,0		114,33,6
6,3
8,8		1173,40
5,30
16,00
4,0
6,3
10,0		139,74,0
6,3
10,0		1243,40
5,30
16,00
150168,34,5
7,1
11,0		88,93,2
5,6
8,0		1431249,40
16,00
24,00
4,5
7,1
11,0		114,33,6
6,3
8,8		1309,40
16,00
24,00
4,5
7,1
11,0		139,74,0
6,3
10,0		1379,40
16,00
24,00
4,5
7,1
11,0		168,34,5
7,1
11,0		1439,40
16,00
24,00
200219,16,3
8,0
12,5		114,33,6
6,3
8,8		17815616,00
20,00
43,00
6,3
8,0
12,5		139,74,0
6,3
10,0		16216,00
20,00
43,00
6,3
8,0
12,5		168,34,5
7,1
11,0		16816,00
20,00
43,00
6,3
8,0
12,5		219,16,3
8,0
12,5		17823,00
29,00
44,00
250273,06,3
10,0		139,74,0
6,3		21619133,0
52,0
6,3
10,0		168,34,5
7,1		19433,0
52,0
6,3
10,0		219,16,3
7,1		20333,0
52,0
6,3
10,0		273,06,3
10,0		21633,0
52,0
300323,97,1
10,0		168,34,5
7,1		25421947,00
66,00
7,1
10,0		219,06,3
8,0		22947,00
66,00
7,1
10,0		273,06,3
8,0		24147,00
66,00
7,1
10,0		323,97,1
10,0		25454,00
77,00
350355,68,0
11,0		219,16,3
8,0		279248-
8,0
11,0		273,06,3
10,0		257
8,0
11,0		323,97,1
10,0		270
8,0
11,0		355,68,0
11,0		27968,00
94,00
400406,48,8
12,5		273,06,3
10,0		305283-
8,8
12,5		323,97,1
10,0		295
8,8
12,5		355,68,0
10,0		305-
8,8
12,5		406,48,8
12,5		88,00
131,00
450457,010,0323,97,1343321-
355,68,0330
355,611,0
406,48,8
457,010,0343
500508,011,0355,68,0381356-
406,48,8
457,010,0368
508,011,0381
600610,012,5406,48,8432406
457,010,0419
508,011,0432
610,012,5
700711,0-711,0-521521
800813,0813,0597597
900914,0914,0673673
10001016,01016,0749749
Примечание — Масса приведена для справок.
