Утвержден и введен в действие Постановлением Госстандарта СССР от 31 октября 1990 г. № 2760

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 13

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 13. Design and dimensions

ГОСТ 17163-90 (СТ СЭВ 118-74, СТ СЭВ 125-74)

Группа В56

ОКП 19 6000

Дата введения 1 июля 1993 года

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2760.

3. Срок проверки — 1999 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 17163-82.

5. Стандарт полностью соответствует СТ СЭВ 118-74 и 125-74.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2209-90 5
ГОСТ 25393-90 3

1. Настоящий стандарт распространяется на пластины для отрезных и прорезных резцов.

2. Конструкция и размеры пластин должны соответствовать указанным на черт. 1 - 2 и в табл. 1 - 2.

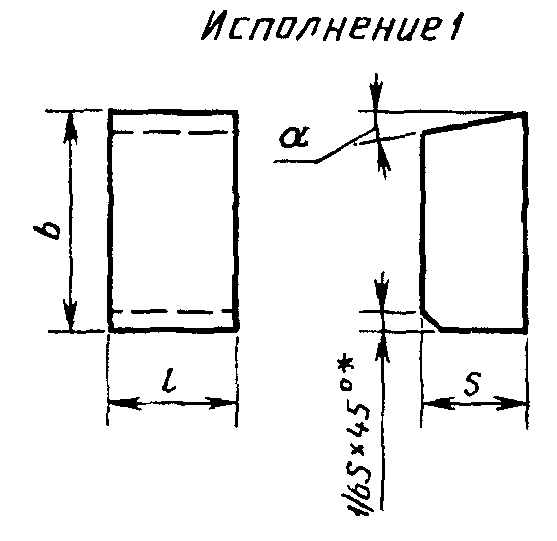

рис. 1

<*> Размеры для пресс-форм.

Черт. 1

Таблица 1

Размеры в мм

Обозначение пластинlbs\alpha , град.Основное применениеДополнительное применениеПрименение по специальному заказу
130113,583,0-№ 2, № 3, № 5№ 4, № 6, № 8, № 9, № 10, № 11№ 7
13031-№ 2, № 3№ 4, № 5, № 6, № 8, № 9, № 10, № 11№ 7
130514,5104,014№ 2, № 3, № 4№ 5, № 6, № 8, № 9, № 10, № 11№ 7
1307118№ 2, № 3, № 4, № 5, № 9, № 10№ 6, № 8, № 11№ 7
131315,5125,014№ 2, № 3, № 4, № 9, № 10№ 5, № 6, № 8, № 11№ 7
1315118№ 2, № 3, № 4, № 5, № 9, № 10№ 6, № 8, № 11№ 7
131716,5146,014№ 3, № 4, № 9, № 10№ 2, № 5, № 6, № 8, № 11№ 7
1335118№ 3, № 4, № 5, № 9, № 10№ 2, № 6, № 8, № 11№ 7
133718,5168,014№ 4, № 9, № 10№ 3, № 5, № 6, № 11№ 2, № 7, № 8
1339118№ 4, № 7, № 10№ 3, № 5, № 6, № 9, № 11№ 2, № 8
1341110,51810,014№ 4, № 7, № 10№ 6, № 8, № 9, № 11№ 2, № 3, № 5
1343118№ 4, № 7, № 10№ 5, № 6, № 9, № 11№ 2, № 3, № 8
1319112,020№ 4, № 7, № 10№ 6, № 8, № 9, № 11№ 2, № 3, № 5
1345112,512,014№ 4, № 10№ 6, № 8, № 11№ 2, № 3, № 5, № 9
1347118№ 6, № 11№ 2, № 3, № 5, № 7, № 8, № 9

рис. 2

<*> Размеры для пресс-форм.

Черт. 2

Таблица 2

Размеры в мм

Обозначение пластинИсполнениеlbsОсновное применениеДополнительное применениеПрименение по специальному заказу
1349223,0103,0№ 2, № 4, № 9, № 10№ 3, № 5, № 6, № 8, № 11№ 7
135123,53,5№ 2, № 3, № 4, № 9, № 10№ 5, № 6, № 8, № 11№ 7
135324,0124,0№ 2, № 3, № 4, № 6, № 9, № 10№ 5, № 8, № 11№ 7
135524,54,5№ 2, № 3, № 4, № 6, № 9, № 10№ 5, № 8, № 11№ 7
135725,0145,0№ 2, № 3, № 4, № 6, № 9, № 10№ 5, № 8, № 11№ 7
135926,0166,0№ 3, № 4, № 6, № 9, № 10№ 2, № 5, № 8, № 11№ 7
136128,0187,0№ 4, № 6, № 10№ 2, № 3, № 5, № 9, № 11№ 7, № 8
1363210,0208,0№ 4, № 6, № 7, № 10№ 3, № 5, № 8, № 9, № 11№ 2
1365212,010,0№ 4, № 6, № 7, № 10№ 8, № 11№ 2, № 3, № 5, № 6, № 9
1367333,0123,0№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
136934,0144,0№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
137135,0165,0№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
137336,0186,0№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
137538,0207,0№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
1379310,0238,0№ 8№ 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
1377312,010,0№ 8№ 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11

3. Условное обозначение пластин — по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10; № 5 — ТТ10К8-Б; № 6 — ТТ7К12; № 7 — ВК3; № 8 — ВК6-М, ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.

Приложение
Справочное

Таблица 3

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Обозначение пластинОриентировочная масса пластин в г из твердого сплава марок
Т15К6Т14К8Т5К10ТТ10К8-БТТ7К12ВК3ВК6-ОМ, ВК6-М, ВК6ВК8ВК10-ХОМ
130110,900,911,011,091,051,211,181,161,17
130310,890,891,001,071,031,181,161,141,15
130511,931,942,162,312,232,582,522,482,50
130711,901,912,132,232,202,582,482,442,46
131313,533,543,964,244,094,744,604,544,57
131513,473,483,894,174,024,634,534,464,49
131715,835,856,547,016,757,787,607,507,55
133515,735,756,436,896,637,657,477,377,42
1337111,5011,5412,9113,8213,0215,3414,9914,7914,89
1339111,2611,3112,6513,5413,0515,014,6814,4914,59
1341119,8019,8922,2423,8122,9426,4325,8225,4725,65
1343119,3519,4421,7323,2722,4225,8325,2324,8925,06
1319124,6024,8027,9029,9023,8033,1032,6032,2032,43
1345131,2231,3635,0737,5536,1741,6740,7040,1640,44
1347130,4530,5834,2036,6235,2840,6439,7039,1739,44
134920,780,780,880,940,911,051,031,021,03
135121,081,091,231,021,271,461,441,421,43
135321,701,711,932,071,992,292,252,222,24
135522,182,192,472,642,552,932,882,842,86
135723,123,143,553,803,664,204,134,084,12
135925,135,165,826,236,016,906,796,716,76
136129,229,2710,4011,1010,8012,4012,2012,0012,08
1363214,8014,9016,8018,0017,4019,9019,6019,4019,54
1365222,1022,2025,0023,8025,8029,7029,2028,8029,00
136730,810,820,920,980,951,091,071,061,07
136931,701,711,932,071,002,292,252,222,23
137133,073,093,483,723,594,124,064,014,04
137335,005,035,676,075,856,726,616,536,58
137538,198,249,299,949,5911,0010,8010,7010,77
1379313,9014,0015,8019,9016,8018,7018,4018,2018,33
1377321,6021,8024,0023,3025,3029,0028,6028,8028,50
