ГОСТ 16483.39-81. Межгосударственный стандарт. Древесина. Метод определения показателя истирания
(утв. и введен в действие Постановлением Госстандарта СССР от 21.01.1981 № 137)
(ред. от 01.06.1987)
от 21 января 1981 г. № 137
МЕТОД ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЯ ИСТИРАНИЯ
Wood. Method for determination of wear-proofness index
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Минлесбумпромом СССР.
Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.01.1981 № 137.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер раздела, пункта |
|---|---|
| ГОСТ 166-89 ГОСТ 5009-82 ГОСТ 16483.0-89 ГОСТ 16483.7-71 | Разд. 2 Разд. 2 1.1, 3.9 Разд. 2, 3.9 |
5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 8-87).
Настоящий стандарт распространяется на древесину и устанавливает метод определения показателя истирания древесины в условиях, имитирующих износ деревянных деталей полов, лестниц и настилов, сущность которого состоит в определении взвешиванием уменьшения массы образца при его истирании и вычислении показателя истирания.
Стандарт полностью соответствует СТ СЭВ 2363-80.
1. ОТБОР ОБРАЗЦОВ
1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.
1.2. Образцы должны иметь форму прямоугольной призмы сечением 50 x 50 мм и высотой 20 мм.
2. АППАРАТУРА

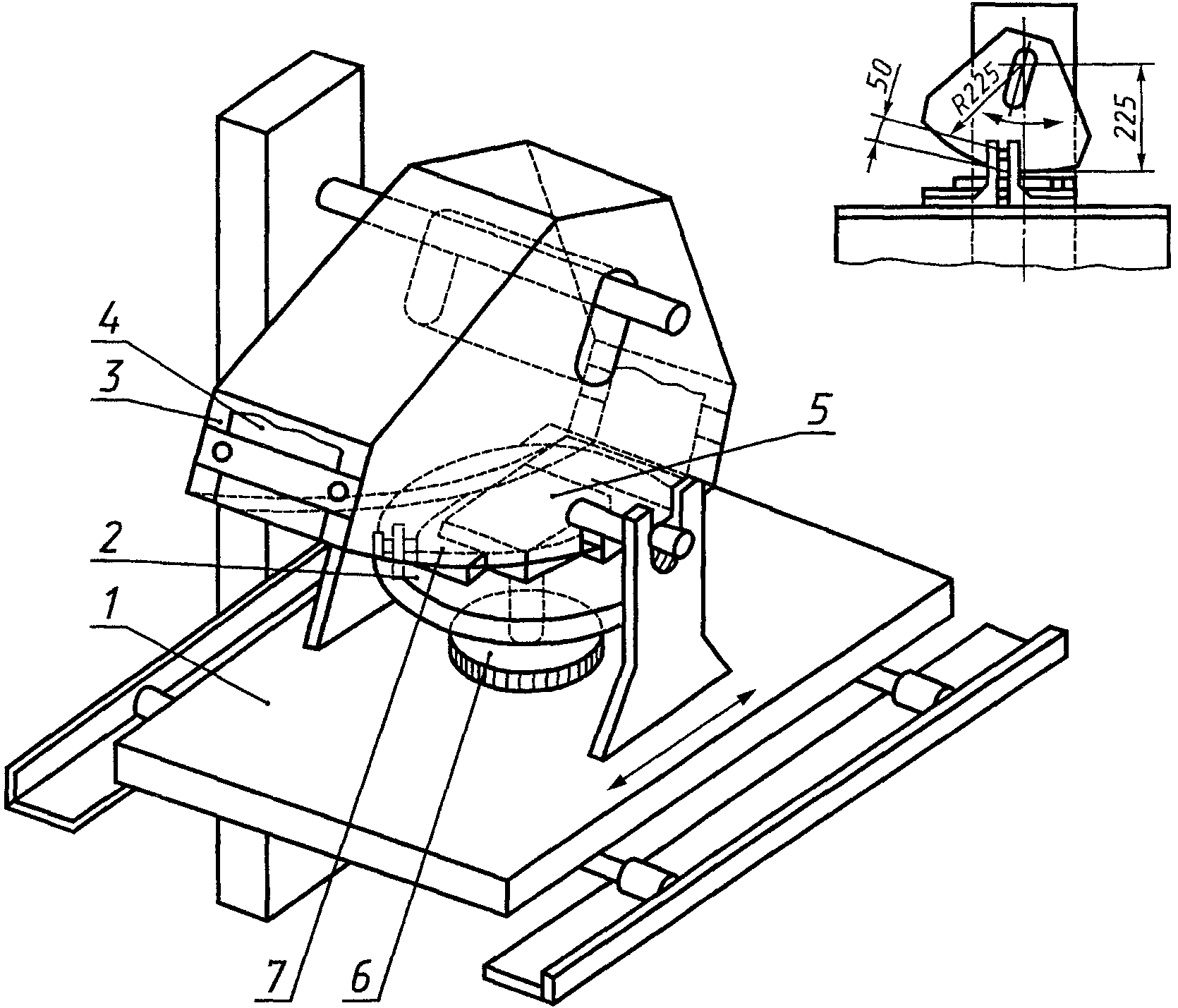

Испытательная машина, схема которой показана на чертеже, с подвижным столом, совершающим 40 возвратно-поступательных движений в минуту при ходе 41 мм, с секторообразным грузом массой 17 кг, приспособлением на диске для закрепления образца и храповым механизмом для периодического поворота диска с частотой вращения 4 об/мин.
1 — подвижный стол; 2 — поворачивающийся диск;
3 — секторообразный груз; 4 — электрокорундовая
шлифовальная шкурка; 5 — образец; 6 — храповой механизм;
7 — приспособление с упорами для закрепления образца
Штангенциркуль с погрешностью измерения не более 0,1 мм по ГОСТ 166.
Электрокорундовая шкурка по ГОСТ 5009, зернистость 25.
Секундомер с погрешностью измерения не более 1 с.
Весы с погрешностью взвешивания не более 0,01 г.
Аппаратура для определения влажности по ГОСТ 16483.7.
Разд. 2. (Измененная редакция, Изм. № 1).
3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1. Испытание на истирание древесины проводят по поверхностям тангентального, радиального и поперечного разрезов древесины.
3.2 Высоту образца измеряют с погрешностью не более 0,1 мм.
3.3 Образец взвешивают с погрешностью не более 0,01 г.
3.4. Образец закрепляют на поворачивающемся диске машины, поджимая винтом подвижный упор приспособления.
3.5. На секторообразном грузе перемещают шлифовальную шкурку на длину изношенного участка с таким расчетом, чтобы каждый образец истирался новым участком шкурки.
3.6. Секторообразный груз опускают на образец и включают установку. При возвратно-поступательном движении стола подошва груза со шкуркой движется по поверхности образца, который дополнительно поворачивается на 36°.
3.7 Испытание образца заканчивают через 10 мин.
3.8. После испытания образец очищают от древесной пыли и взвешивают с погрешностью не более 0,01 г.
3.9. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут весь образец. Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1 Показатель истирания (t) образца в миллиметрах вычисляют по формуле
где h — высота образца до испытания, мм;
m_{1} — масса образца до испытания, г;
m_{2} — масса образца после испытания, г.
Результаты вычисляют с точностью до 0,01 мм или в процентах по формуле
Результаты вычисляют с точностью до 0,1%.
4.2. Статистические величины показателя истирания испытанных образцов вычисляют с точностью до 0,01 мм или 0,1%.
4.3. Результаты испытаний и расчетов заносят в протокол согласно Приложению.
ПРОТОКОЛ определения показателя истирания
Порода __________________________ Температура воздуха, °C ______________ Плоскость истирания _____________ Степень насыщенности воздуха,
\varphi , % ________________________________
| Маркировка образца | Высота образца h, мм | Масса образца, г | Истирание образца t | ||
| до испытания m 1 | после испытания m 2 | мм | % | ||
«___» ____________________ 19 г. Подпись ____________________
