ГОСТ 16483.34-77. Межгосударственный стандарт. Древесина. Метод определения газопроницаемости

(утв. и введен в действие Постановлением Госстандарта СССР от 28.01.1977 № 226)

(ред. от 01.03.1987)

от 28 января 1977 г. № 226

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

МЕТОД ОПРЕДЕЛЕНИЯ ГАЗОПРОНИЦАЕМОСТИ

Wood. Method of gas permeability determination

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Минлесбумпромом СССР.

Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.01.1977 № 226.

3. Взамен ГОСТ 12396-66.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 166-89 ГОСТ 2405-88 ГОСТ 16483.0-89 ГОСТ 16483.7-71	2.1 2.1 1.1, 5.3 2.1, 4.5

5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (июль 1999 г.) с Изменением № 1, утвержденным в марте 1987 г. (ИУС 6-87).

Настоящий стандарт распространяется на древесину и устанавливает метод определения ее газопроницаемости вдоль и поперек волокон в радиальном и тангентальном направлениях.

1. МЕТОД ОТБОРА ОБРАЗЦОВ

1.1. Изготовление образцов — по ГОСТ 16483.0 со следующими дополнениями: образцы изготовляют в форме цилиндра диаметром 47 мм и высотой 20 мм раздельно из заболони и ядра.

В зависимости от исследуемого направления газопроницаемости образцы изготовляют таким образом, чтобы их высота совпадала с продольным, радиальным или тангентальным направлением.

Количество образцов для испытания должно быть не менее 10.

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1 Для проведения испытаний используют:

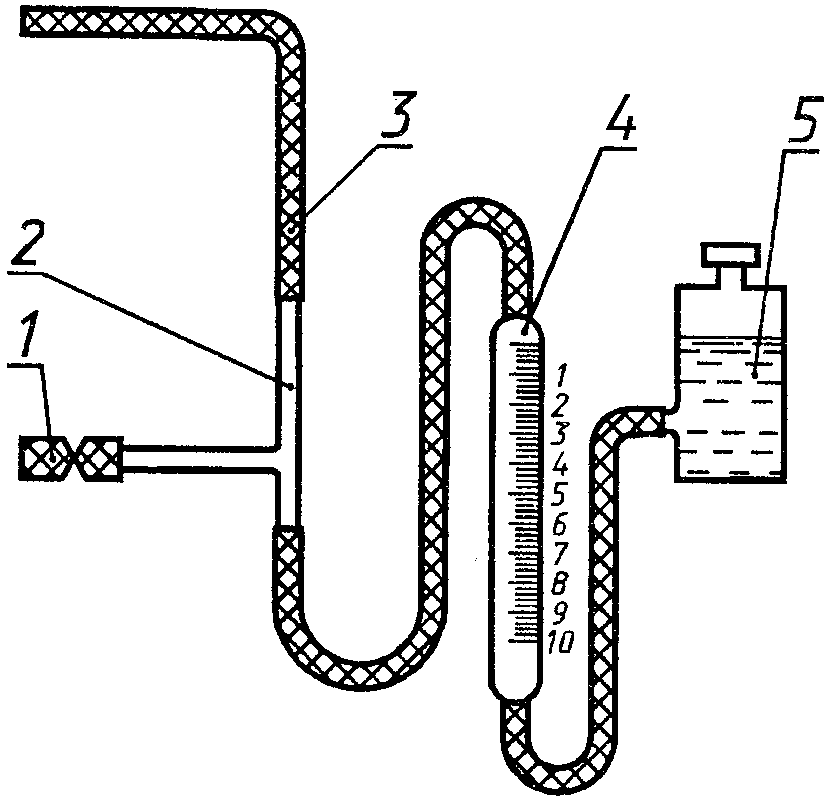

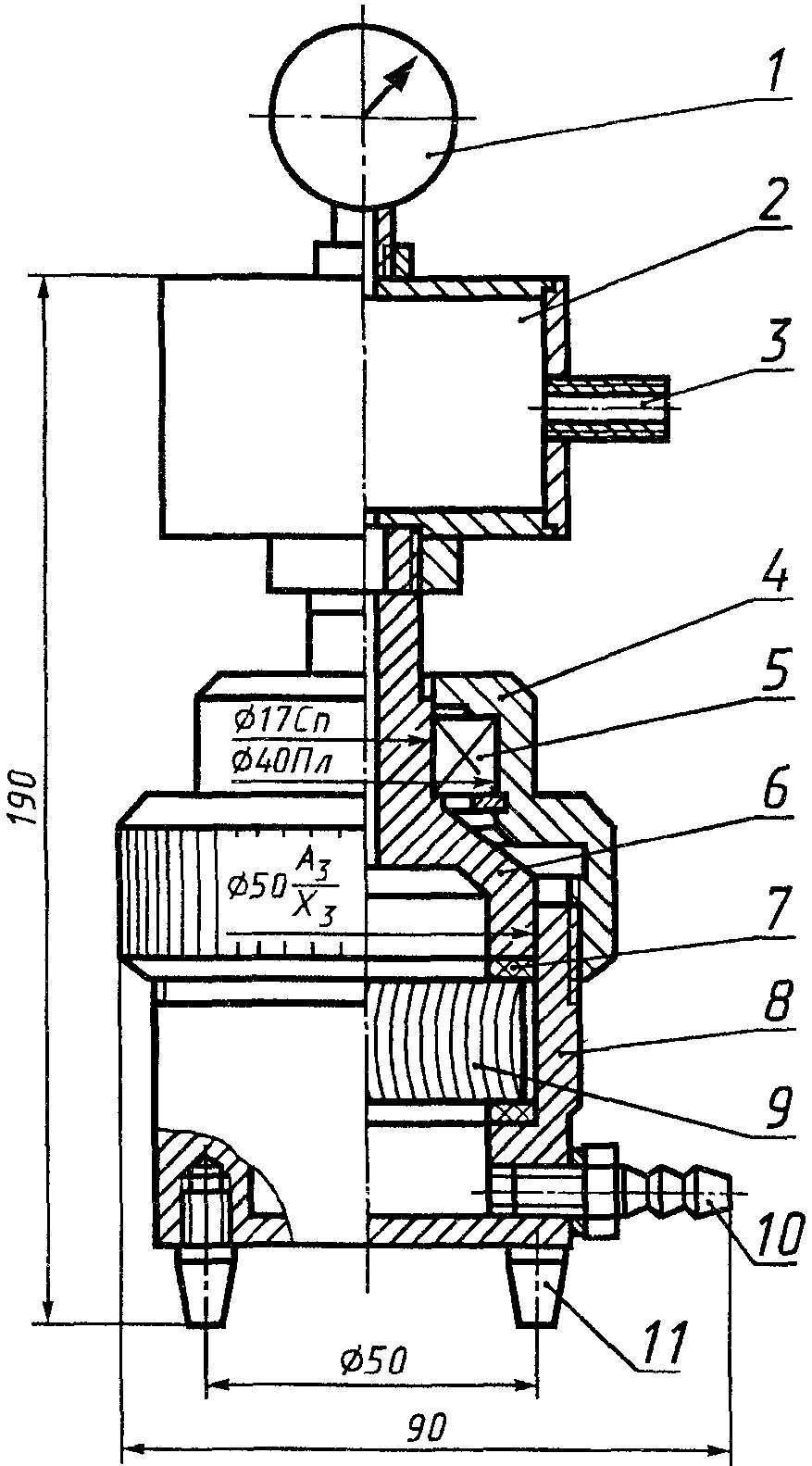

прибор, обеспечивающий измерение прошедшего через образец газа (черт. 1) со сменной насадкой для подвода газа, снабженной манометром класса точности 0,4 или 0,6 с верхним пределом измерения 0,6 МПа по ГОСТ 2405, и газометром с измерительной трубкой, скорость перемещения уровня жидкости в которой не должна превышать 2,0 мм/с (черт. 2);

штангенциркуль по ГОСТ 166, с погрешностью измерения не более 0,1 мм;

секундомер по НТД, с погрешностью измерения не более 0,1 с;

гидроизоляционную замазку (из канифоли, воска, парафина в соотношении 2:1:1);

баллон со сжатым газом (очищенный от водяных паров воздух или другой инертный газ) и редуктором;

оборудование для определения влажности древесины по ГОСТ 16483.7.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Высоту образца измеряют с погрешностью не более 0,1 мм. Рабочая площадь образцов ограничивается малым диаметром резиновой кольцевой прокладки 40 мм.

3.2. Для устранения потерь газа через перерезанные сосуды и полости других клеток необходимо нанести на цилиндрическую поверхность образцов и на поверхности, зажимаемые резиновыми кольцами, гидроизоляционную замазку толщиной 2 — 2,5 мм.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец помещают между двумя резиновыми кольцевыми прокладками в нижнюю часть корпуса. Верхнюю и нижнюю части корпуса соединяют и зажимают гайкой. На прибор навинчивают насадку с манометром. К нижней части прибора с помощью штуцера присоединяют газометр для измерения объема газа на выходе из образца.

4.2. Образец со стороны насадки подвергают избыточному давлению газа, с противоположной стороны он свободно сообщается с атмосферой через открытый зажим тройника.

Для этого в насадку через вентиль нагнетают газ до требуемой величины давления (0,05; 0,1; 0,2; 0,3; 0,4 МПа). Замеры газопроницаемости производят не менее чем при трех значениях давления: для труднопроницаемой древесины (ядро) — при 0,2; 0,3 и 0,4 МПа; для легкопроницаемой древесины (заболонь) — при 0,05; 0,1 и 0,2 МПа.

4.3. Для измерения газопроницаемости перекрывают зажим тройника. Газ, прошедший через образец, идет в измерительную трубку и вытесняет из нее воду в уравнительную склянку, свободно сообщающуюся с атмосферой. В момент прохождения уровня через начальную отметку включают секундомер, который останавливают по достижении конечной отметки.

Отсчет времени производят с погрешностью не более 0,1 с.

Для исключения влияния противодавления расстояние между отметками уровней воды в измерительной трубке и уравнительной склянке не должно превышать 5 см.

4.4. Для измерения газопроницаемости поперек волокон труднопроницаемой древесины используют измерительные трубки малых диаметров порядка нескольких миллиметров (градуированные пипетки), для измерения газопроницаемости легкопроницаемой древесины — трубки больших диаметров порядка 10 см (мерные цилиндры).

Измеряемый объем должен быть в 20 раз больше половины цены наименьшего деления измерительной трубки.

Измерение повторяют три раза при одном и том же давлении на манометре.

4.5. После испытаний определяют влажность образцов по ГОСТ 16483.7. В качестве пробы для определения влажности берут часть образца, не покрытую гидроизоляционной замазкой. Для определения средней влажности партии образцов допускается отбирать каждый второй образец.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1 Газопроницаемость (V) вычисляют с точностью 10^{- 6}\text{м}^{3}/\text{м}^{2} \cdot \text{с} по формуле

V = \frac{V_{2} - V_{1}}{F \cdot t} ,

где V_{1} — начальная отметка уровня воды в измерительной трубке, м3;

V_{2} — конечная отметка уровня воды в измерительной трубке, м3;

F — рабочая площадь поперечного сечения образца, м2;

t — время изменения уровней воды, с.

V = 800 \frac{V_{2} - V_{1}}{t} .

За результат испытания принимают среднее арифметическое значение газопроницаемости всех испытуемых образцов.

K_{\text{г}} = \frac{V \cdot h}{P} ,

где V — газопроницаемость, м3/м2 x с;

h — высота образца, м;

P — манометрическое давление, МПа.

5.1, 5.2. (Измененная редакция, Изм. № 1).

5.3. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.

5.4. Результаты испытаний и расчетов заносят в протокол (см. Приложение).

Приложение Рекомендуемое

ПРОТОКОЛ определения газопроницаемости

Порода ____________________________________________________________________

Направление _______________________________________________________________

Образцы (ядровые, заболонные, смешанные <*>) ______________________________

Наименование газа _________________________________________________________

Температура воздуха, t, ____________________ °C

Степень насыщенности воздуха \varphi , % ________________________________________

Маркировка образца	Площадь поперечного сечения	Высота образца, м, h	Давление воздуха в насадке P, МПа	Уровень воды в градуированной трубке, м3		Время изменения уровней воды t, с	Влажность образцов после испытаний W, %	Газопроницаемость, м3/м2 x с	Коэффициент газопроницаемости, м2/с x МПа
	F, м2			начальный V 1	конечный V 2

«___» ____________________ 19 г. Подпись ____________________

---

<*> Образцы, в которых оказалось и ядро и заболонь, так как из соответствующего сортимента взять только заболонь или ядро оказалось невозможным. В таких случаях указывается содержание ядра древесины в процентах.

---
