ГОСТ 16483.23-73*. Межгосударственный стандарт. Древесина. Метод определения предела прочности при растяжении вдоль волокон
(введен в действие Постановлением Госстандарта СССР от 25.07.1973 № 1819)
(ред. от 01.06.1984)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 4, 1994). Документ введен в действие 01.07.1974. Взамен ГОСТ 11493-65 в части разд. Б.
от 25 июля 1973 г. № 1819
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ РАСТЯЖЕНИИ ВДОЛЬ ВОЛОКОН
Wood. Method for determination of ultimate strength in tension along the grain
Постановлением Государственного комитета стандартов Совета Министров СССР от 25.07.1973 № 1819 дата введения установлена 01.07.1974.
Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
Переиздание (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1984 г. (ИУС 9-84).
Настоящий стандарт распространяется на древесину и устанавливает метод определения предела прочности при растяжении вдоль волокон.
Стандарт полностью соответствует стандарту ИСО 3345-75. (Измененная редакция, Изм. № 1).
1. АППАРАТУРА
1.1. Испытательная машина — по ГОСТ 28840-90 с клиновыми захватами.
1.2. Штангенциркуль — по ГОСТ 166-89 с погрешностью измерения не более 0,1 мм.
(Измененная редакция, Изм. № 1).
1.3. Цилиндрические пробки — из стали 40 по ГОСТ 1050-88 диаметром 9,9 мм и длиной 17 мм, при испытании древесины мягких пород и 18 мм при испытании древесины твердых пород.
2. ПОДГОТОВКА К ИСПЫТАНИЮ

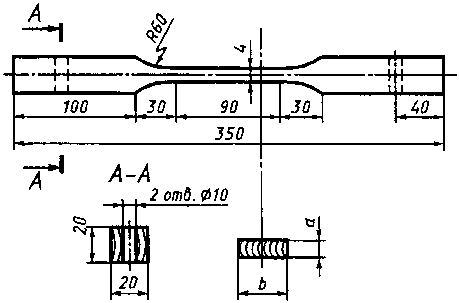

2.1. Заготовки для образцов следует выкалывать. Образцы изготовляют по форме и размерам, указанным на чертеже. Допускается применять образцы, состоящие из призмы сечением 4 х 20 мм и длиной 350 мм и приклеенных к ее концам (по пласти) боковых накладок толщиной 8 мм и формой по чертежу. Прочность склеивания должна быть не меньше прочности древесины при скалывании вдоль волокон.
2.2. Точность изготовления, влажность и количество образцов должны соответствовать требованиям ГОСТ 16483.0-89.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. На середине длины образца измеряют с погрешностью не более 0,1 мм толщину а и ширину b.
(Измененная редакция, Изм. № 1).
3.2. Образец помещают в захваты так, чтобы часть каждой головки, граничащая с закруглением, оставалась свободной на протяжении 20 — 25 мм, а растягивающая нагрузка совпадала с продольной геометрической осью образца.
3.3. Скорость испытания должна быть такой, чтобы образец разрушился в течение от 1,5 до 2 мин с момента нагружения.
При использовании машин с электромеханическим приводом допускается нагружать образец равномерно со скоростью (15000 +/- 4000) Н/мин или проводить испытание при скорости перемещения одной из нагружающих головок испытательной машины 10 мм/мин.
3.4. Испытания проводят до разрушения образца. Максимальную нагрузку определяют с точностью до цены деления шкалы силоизмерителя. Результаты испытаний образцов, разрушившихся не по рабочей части, не учитывают.
3.5. Влажность образцов после испытаний определяют по ГОСТ 16483.7-71. В качестве пробы для определения влажности берут рабочую часть образца.
Допускается определять влажность каждого четвертого образца.
3.3 — 3.5. (Измененная редакция, Изм. № 1).
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Предел прочности \sigma_{w} образца с влажностью W в момент испытания вычисляют с точностью до 1 МПа по формуле:
\sigma_{W} = \frac{P_{\text{макс}}}{a \cdot b} ,
где \text{Р}_{\text{макс}} — максимальная нагрузка, Н;
a, b — размеры поперечного сечения рабочей части образца, м.
4.2. Предел прочности образца с влажностью, отличающейся от 12% больше чем на +/- 1% (в пределах от 8 до 20%), пересчитывают к влажности 12% с точностью до 1 МПа по формуле:
\sigma_{12} = \sigma_{W}[1 + \alpha(W - 12)] ,
где \sigma_{W} — предел прочности образца с влажностью W в момент испытания, Па;
\alpha — поправочный коэффициент, равный 0,01 для всех пород.
Предел прочности образца с влажностью, равной или большей предела насыщения клеточных стенок пересчитывают к влажности 12% с точностью до 1 МПа по формуле:
\sigma_{12} = \sigma_{W} \cdot \text{К}_{30} ,
где \text{К}_{30} — пересчетный коэффициент, равный 1,30 для хвойных пород и 1,33 для лиственных пород.
4.1, 4.2. (Измененная редакция, Изм. № 1).
4.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.
4.5. Результаты измерений и расчетов заносят в протокол испытаний (см. Приложение).
ПРОТОКОЛ ИСПЫТАНИЙ ДРЕВЕСИНЫ НА РАСТЯЖЕНИЕ ВДОЛЬ ВОЛОКОН
Порода древесины __________ Температура воздуха t, °С ________
Скорость нагружения, Н/мин ______________ Степень насыщенности
влагой воздуха \varphi , % _____________________________________________ Продолжительность нагружения, мин ____________________________ Скорость перемещения головок испытательной машины, мм/мин ____
| Маркировка образца | Размеры поперечного сечения, мм | Площадь поперечного сечения, см2 | Максимальная нагрузка Р, Н | Влажность W, % | Предел прочности, Па | ||
| a | b | сигма W | сигма 12 | ||||
«_____» _________ 19_______ г. Подпись _________________
Приложение. (Измененная редакция, Изм. № 1).
