ГОСТ 16483.22-81. Межгосударственный стандарт. Древесина. Метод определения сопротивления раскалыванию
(утв. и введен в действие Постановлением Госстандарта СССР от 21.01.1981 № 136)
(ред. от 01.06.1987)
от 21 января 1981 г. № 136
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ РАСКАЛЫВАНИЮ
Wood. Method of cleavage strength determination
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Минлесбумпромом СССР.
Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.01.1981 № 136.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер раздела, пункта |
|---|---|
| ГОСТ 166-89 ГОСТ 16483.0-89 ГОСТ 16483.7-71 ГОСТ 28840-90 | Разд. 2 1.1, 3.4 Разд. 2, 3.4 Разд. 2 |
5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87).
Настоящий стандарт распространяется на древесину и устанавливает метод определения сопротивления раскалыванию по плоскостям радиального и тангентального разрезов, сущность которого состоит в определении максимальной нагрузки, разрушающей образец при раскалывании, и вычислении сопротивления раскалыванию при этой нагрузке.
Стандарт полностью соответствует СТ СЭВ 2365-80.
1. ОТБОР ОБРАЗЦОВ
1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

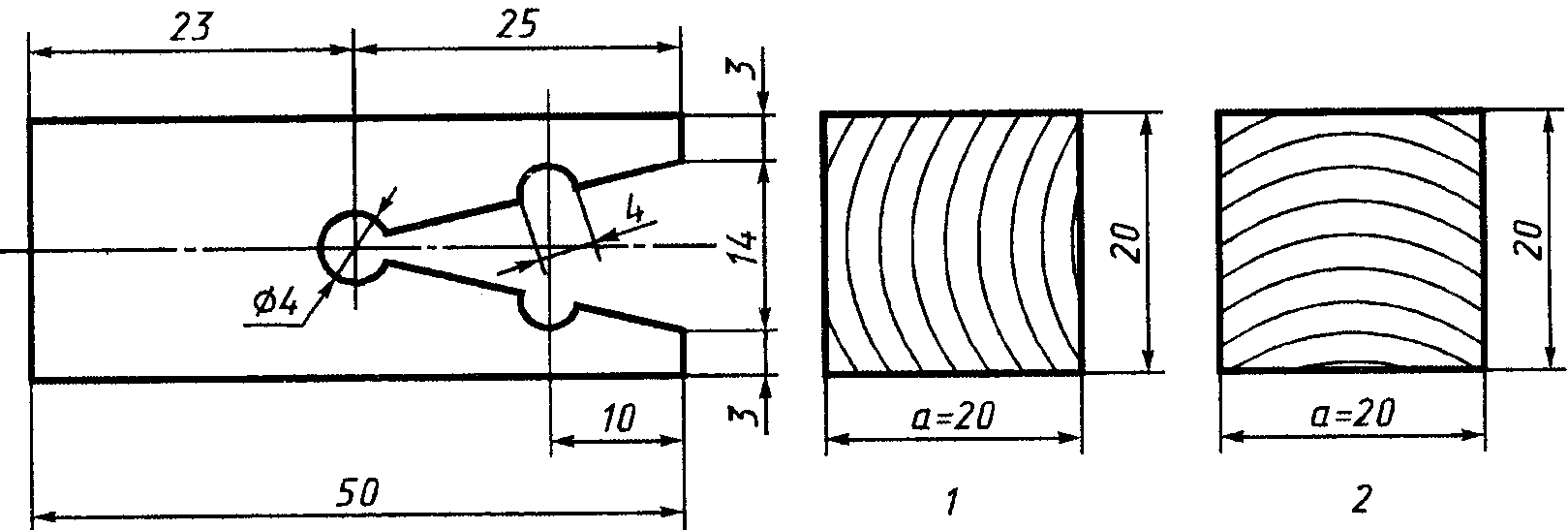

1.2 Форма и размеры образцов должны соответствовать чертежу.
1 — при раскалывании по плоскости радиального разреза;
2 — при раскалывании по плоскости тангентального разреза
2. АППАРАТУРА
Испытательная машина по ГОСТ 28840, с наибольшей предельной нагрузкой 50 кН (5 тс).
Приспособление для нагружения образца с подвижными захватами в форме стремян.
Штангенциркуль по ГОСТ 166, с погрешностью измерения не более 0,1 мм.
Аппаратура для определения влажности древесины по ГОСТ 16493.7.
Разд. 2. (Измененная редакция, Изм. № 1).
3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1. Испытание на раскалывание проводят по плоскостям радиального и тангентального разрезов.
3.2. Ширину образца a (см. чертеж) измеряют с погрешностью не более 0,1 мм.
3.3. Образец помещают в захваты так, чтобы стремена плотно прилегали к древесине по всей длине бороздок. Образец нагружают равномерно с постоянной скоростью нагружения или перемещения нагружающей головки машины. Скорость должна быть такой, чтобы образец разрушился не менее чем через 1 мин и не более чем через 2 мин.
Допускается проводить испытания с равномерной скоростью нагружения (600 +/- 100) Н/мин при условии доведения образца до разрушения в указанный интервал времени. При этом условии допускается проводить испытания при скорости перемещения одной из нагружаемых головок испытательной машины 10 мм/мин.
Максимальную нагрузку F_{max} измеряют с погрешностью не более 1%.
(Измененная редакция, Изм. № 1).
3.4. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут обе части разрушенного образца.
Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1 Сопротивление раскалыванию (R_{W}) при влажности (W) в момент испытания вычисляют в Н/мм по формуле
где F_{max} — максимальная нагрузка, Н;
Результаты вычисляют с точностью до 0,1 Н/мм, допускается вычислять сопротивление раскалыванию в Н/мм2 по формуле
где S = a x l — номинальная площадь раскалывания, мм2;
Результаты вычисляют с точностью до 0,1 Н/мм2.
4.2. При необходимости сопротивление раскалыванию приводят к влажности 12% с точностью до 0,1 Н/мм по формуле, справедливой для влажности (12 +/- 3)%.
где \alpha — поправочный коэффициент на влажность, равный 0,02 для всех пород древесины;
W — влажность древесины в момент испытания, %.
При влажности образца, равной или больше предела гигроскопичности,
где K_{30} — пересчетный коэффициент, равный 1,660 для всех пород древесины.
4.3. Статистические величины сопротивления раскалыванию испытанных образцов вычисляют с точностью до 0,1 Н/мм или 0,1 Н/мм2.
4.4. Результаты испытаний и расчетов заносят в протокол согласно Приложению.
ПРОТОКОЛ испытаний на раскалывание
Порода древесины __________________ Температура воздуха, t °C ________ Направление раскалывания __________ Степень насыщенности воздуха
\varphi , % ____________________________
| Маркировка образца | Ширина образца, мм, a | Длина раскола, мм, l | Разрушающая нагрузка F max | Влажность, %, W | Сопротивление раскалыванию | ||
| R , W Н/мм | R' , 2W Н/мм | R , 12 Н/мм | |||||
«___» ________________ 19 г. Подпись ____________________
