ГОСТ 16483.16-81. Межгосударственный стандарт. Древесина. Метод определения ударной твердости

(утв. и введен в действие Постановлением Госстандарта СССР от 21.01.1981 № 134)

(ред. от 01.06.1987)

от 21 января 1981 г. № 134

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

МЕТОД ОПРЕДЕЛЕНИЯ УДАРНОЙ ТВЕРДОСТИ

Wood. Method for determination of impact hardness

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Минлесбумпромом СССР.

Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.01.1981 № 134.

3. Взамен ГОСТ 16483.16-72.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер раздела, пункта
ГОСТ 16483.0-89 ГОСТ 16483.7-71	1.1, 3.3 Разд. 2, 3.3

5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87).

Настоящий стандарт распространяется на древесину и устанавливает метод определения ударной твердости, сущность которого состоит в определении площади проекции отпечатка от удара шарика, свободно падающего с заданной высоты, и вычислении ударной твердости как отношения потенциальной энергии шарика к площади проекции.

Стандарт полностью соответствует СТ СЭВ 2367-80 и ИСО 3351-75.

1. ОТБОР ОБРАЗЦОВ

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

1.2. Образцы должны иметь форму прямоугольной призмы сечением 20 x 20 мм и длиной вдоль волокон 150 мм.

2. АППАРАТУРА

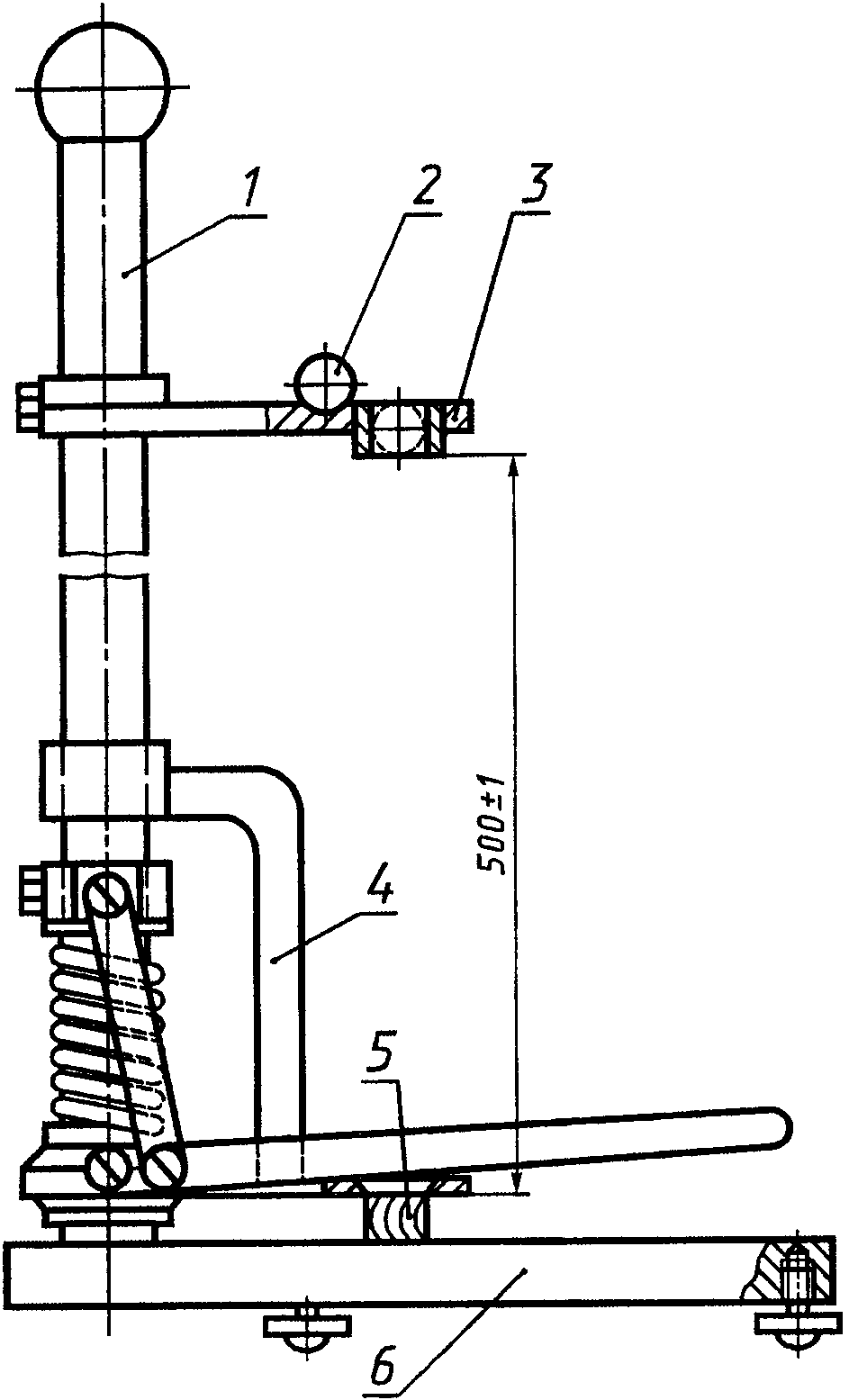

Приспособление, схема которого показана на чертеже, состоящее из:

• стального шарика плотностью 7,8 г/см3 и диаметром (25 +/- 0,05) мм;
• устройства для опускания шарика с высоты (500 +/- 1) мм;
• массивной опорной плиты и механизма для прижима образца к плите.

Измерительная лупа для измерения размеров отпечатков с погрешностью не более 0,1 мм.

Копировальная бумага.

Аппаратура для определения влажности древесины по ГОСТ 16483.7.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Образец с наложенной на него копировальной бумагой плотно прижимают к опорной плите прибора. Ударом стального шарика, свободно падающего с высоты 500 мм, считая от нижней точки поверхности шарика, на поверхности радиального или тангентального разрезов образца наносят по три отпечатка. Расстояние между центрами отпечатков должно быть (40 +/- 5) мм.

3.2. Размеры отпечатков d_{1} и d_{2} на образце измеряют с погрешностью не более 0,1 мм в направлении поперек и вдоль волокон.

3.3. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут часть образца с отпечатками длиной 100 мм и шириной 5 мм. Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Ударную твердость (H_{W\text{у}}) образца при влажности (W) в момент испытания в Дж/см2 вычисляют по формуле

где m — масса шарика, кг;

g — ускорение силы тяжести, м/с2;

h — высота падения шарика, м;

d_{1} и d_{2} — размеры отпечатков в направлении поперек и вдоль волокон, см.

Рассчитывают среднее арифметическое результатов трех измерений на одном и том же образце и выражают результат с точностью до 0,01 Дж/см2.

4.2. При необходимости ударную твердость (H_{W\text{у}}) приводят к влажности 12% с точностью до 0,01 Дж/см2 по формуле, справедливой для влажности (12 +/- 3)%

где \alpha — поправочный коэффициент на влажность, равный 0,02 для всех пород;

W — влажность древесины в момент испытания, %;

при влажности образца, равной или больше предела гигроскопичности

где K_{30} — пересчетный коэффициент при влажности 30%, равный:

1,300 — для хвойных (кроме лиственницы) пород;

1,335 — для лиственницы; 1,285 — для кольцесосудистых пород;

1,180 — для рассеянно-сосудистых пород.

4.3 Коэффициент неоднородности ударной твердости (\beta) образца вычисляют по формуле

где \overline{d_{1}} — среднее арифметическое измерений размеров трех отпечатков по направлению поперек волокон;

\overline{d_{2}} — среднее арифметическое измерений размеров трех отпечатков по направлению вдоль волокон.

Результаты вычисляют с точностью до 0,01.

4.4. Статистические величины ударной твердости и коэффициента неоднородности ударной твердости вычисляют с точностью соответственно до 0,01 Дж/см2 и 0,01.

4.5. Результаты измерений и расчетов заносят в протокол согласно Приложению.

ПРОТОКОЛ испытаний древесины на ударную твердость

Порода _______________________     Температура воздуха t, °C ______________
Высота падения шарика h,           Степень насыщенности воздуха

м ____________________________ \varphi , % __________________________________

Маркировка образца	Номер отпечатка	Размер отпечатка, мм				Влажность образцов W, %	Ударная твердость на поверхности, Дж/см2
		поперек волокон d 1	вдоль волокон d 2	Среднее арифметическое размеров трех отпечатков по направлениям			радиальной H W у	тангентальной H W у	H 12
				поперек волокон _ d 1	вдоль волокон _ d 2

«___» __________________ 19 г. Подпись ____________________

---
