ГОСТ 16483.15-72. Межгосударственный стандарт. Древесина. Метод определения водопроницаемости
(введен в действие Постановлением Госстандарта СССР от 21.12.1972 № 2300)
(ред. от 01.06.1984)
от 21 декабря 1972 г. № 2300
МЕТОД ОПРЕДЕЛЕНИЯ ВОДОПРОНИЦАЕМОСТИ
Wood. Determination method of watertightness
Постановлением Государственного комитета стандартов Совета Министров СССР от 21.12.1972 № 2300 дата введения установлена 01.07.1974.
Ограничение срока действия снято по Протоколу № 3-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
Переиздание (август 2005 г.) с Изменением № 1, утвержденным в июне 1984 г. (ИУС 9-84).
Настоящий стандарт устанавливает метод определения водопроницаемости древесины вдоль и поперек волокон в радиальном и тангентальном направлениях при увлажнении образцов под давлением с одной поверхности.
1. АППАРАТУРА И МАТЕРИАЛЫ

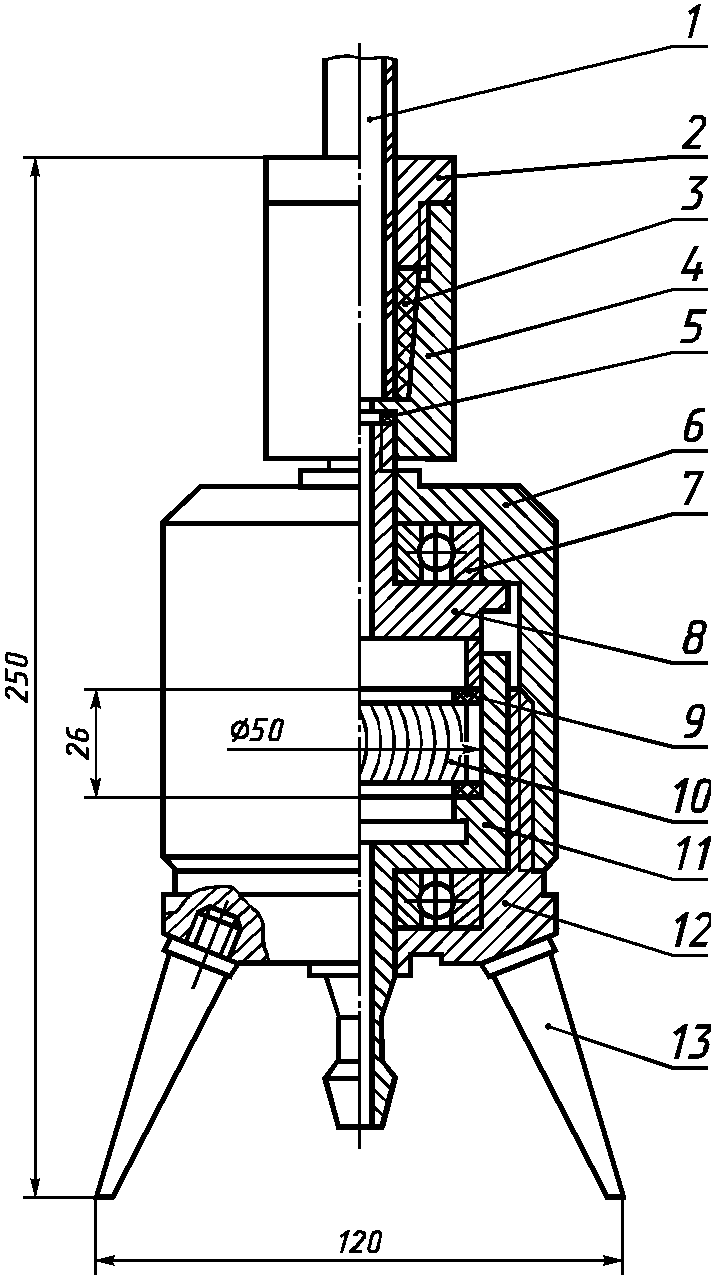

Прибор (см. чертеж), обеспечивающий измерение проницаемости воды с погрешностью не более 0,2 см3 при давлении (1 \cdot 10^{4} \pm 3 \cdot 10^{2})\text{Па} .
1 — стеклянная трубка; 2 — пробка сальника;
3 — резиновая трубка; 4 — корпус сальника;
5 — резиновая прокладка; 6 — верхняя часть корпуса;
7 — подшипник; 8 — верхний зажим;
9 — кольцевая резиновая прокладка; 10 — образец;
11 — нижний зажим; 12 — нижняя часть корпуса;
13 — шпилька
Штангенциркуль по ГОСТ 166-89.
Замазка гидроизоляционная (из канифоли, воска, парафина в соотношении 2:1:1).
Вода дистиллированная по ГОСТ 6709-72.
Масло индустриальное по ГОСТ 20799-88.
Аппаратура и материалы по ГОСТ 16483.7-71.
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Образцы изготовляют в форме цилиндра диаметром 47 мм и высотой 20 мм в радиальном или тангентальном направлениях или вдоль волокон.
2.2. Изготовление, влажность и количество образцов должны соответствовать требованиям ГОСТ 16483.0-89.
При определении минимального количества образцов коэффициент вариации должен быть 15%.
2.3 Высоту образцов измеряют с погрешностью не более 0,1 мм.
2.4. Боковую поверхность образцов изолируют гидроизоляционной замазкой толщиной 2 — 3 мм.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. В верхнюю часть корпуса прибора наливают воду. Через сальник присоединяют стеклянную трубку, доливают воду и сверху добавляют 1 — 2 капли масла.
Высота столба воды должна быть (100 +/- 3) см.
3.2. Расход воды определяют по перемещению мениска в трубке на границе «вода — масло». Каждое из первых 10 измерений проводят через 10 — 12 ч, последующие — через каждые 2 — 3 сут. При испытании образцов древесины труднопроницаемых пород допускается увеличивать интервал между измерениями в два раза.
После каждого измерения в трубку доливают воду до первоначальной отметки.
Испытания заканчивают при установлении постоянного суточного расхода воды, когда разность между результатами двух последовательных измерений не будет превышать 0,2 см3/сут.
3.3. Влажность образцов определяют по ГОСТ 16483.7-71. Пробой для определения влажности является часть образца, не покрытая гидроизоляционной замазкой.
(Измененная редакция, Изм. № 1).
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
Показателями водопроницаемости являются установившийся постоянный суточный расход воды, максимальная влажность древесины при установившемся постоянном расходе воды и зависимость расхода воды от времени выдержки.
4.1 Суточный расход воды (V_{c}) , см3/сут, вычисляют по формуле
где V — расход воды между двумя последовательными измерениями, см3;
t — продолжительность испытания между двумя последовательными измерениями, сут.
4.2 Максимальную влажность образца (W_{max}) в процентах вычисляют с точностью до 1% по формуле
где m — масса пробы до высушивания, г;
m_{0} — масса пробы после высушивания, г.
4.3. График зависимости расхода воды строят в координатах «расход воды — время выдержки» до окончания увлажнения образца, чтобы в случае необходимости можно было продолжить испытание.
4.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.
4.5. Результаты испытаний и расчетов заносят в протокол испытаний (см. Приложение).
ПРОТОКОЛ испытаний древесины на водопроницаемость
Порода ___________________________________
Направление ______________________________
Температура воздуха ___________________ °C
| Маркировка образца | Начальное положение мениска | Расход воды, см3, при измерениях: | Суточный расход воды V , см3/сут, с при измерениях: | Показатели водопроницаемости | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | и т.д. | 1 | 2 | 3 | 4 | 5 | 6 | и т.д. | Установившийся постоянный суточный расход воды, см3/сут | Максимальная влажность образца, W , % max | ||
«___» _______________ 19 г. Подпись ____________________
