ГОСТ 16483.13-72*. Межгосударственный стандарт. Древесина. Метод определения предела прочности при перерезании поперек волокон
(введен в действие Постановлением Госстандарта СССР от 28.01.1972 № 324)
(ред. от 01.06.1984)
от 28 января 1972 г. № 324
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ ПЕРЕРЕЗАНИИ ПОПЕРЕК ВОЛОКОН
Wood. Method for determination of ultimate strength in cutting perpendicular to grain
Постановлением Государственного комитета стандартов Совета Министров СССР от 28.01.1972 № 324 дата введения установлена 01.01.1973.
Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
Взамен ГОСТ 11496-65 в части разд. Г.
Переиздание (сентябрь 1999 г.) с Изменением № 1, утвержденным в июне 1984 г. (ИУС 9-84).
Настоящий стандарт распространяется на древесину и устанавливает метод определения предела прочности при перерезании поперек волокон в тангентальном и радиальном направлениях.
1. АППАРАТУРА И МАТЕРИАЛЫ
1.1. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1%.
1.2 Штангенциркуль по ГОСТ 166-89.
1.3. Приспособление с ножами, радиус закругления режущих кромок которых от 5 до 10 мкм (чертеж).
1.4. Аппаратура и материалы для определения влажности древесины — по ГОСТ 16483.7-71.
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Образцы изготовляют в форме прямоугольной пластинки размерами 20 x 5 мм (последний размер в радиальном направлении при тангентальном перерезании) и длиной вдоль волокон 50 мм.
2.2. Точность изготовления, влажность и количество образцов для каждого направления действия нагрузки должны соответствовать требованиям ГОСТ 16483.0-89.
При определении минимального количества образцов коэффициент вариации предела прочности при перерезании поперек волокон принимают равным 20%.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Размеры a и b поперечного сечения образца измеряют на середине длины с погрешностью не более 0,1 мм.
3.2. Образцы испытывают с помощью приспособления, изображенного на чертеже. Приподняв подвижной нож 1, образец вставляют в прорезь и зажимают винтами 2.

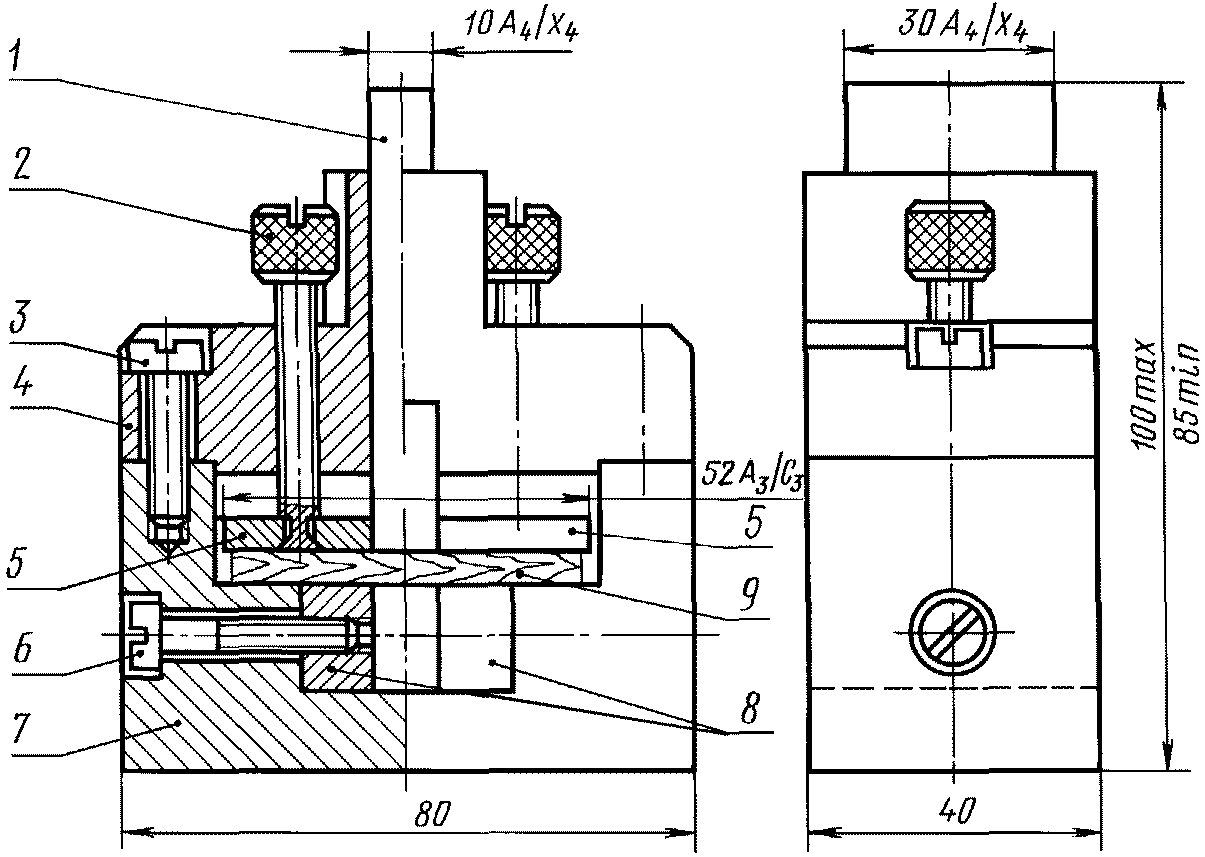

1 — подвижной нож; 2 — винт зажима образца;
3 — винт крепления крышки; 4 — крышка; 5 — зажимная планка;
6 — винт установки неподвижного ножа; 7 — корпус;
8 — неподвижный нож; 9 — образец
Образец нагружают равномерно со скоростью (10000 +/- 2000) Н/мин. Допускается проводить испытания при скорости перемещения нагружающей головки испытательной машины 10 мм/мин.
Испытание продолжают до разрушения образца. Максимальную нагрузку P_{max} определяют с точностью до цены деления шкалы силоизмерителя.
3.3. После испытания определяют влажность образцов в соответствии с требованиями ГОСТ 16483.7-71. Пробой для определения влажности является весь образец. Для определения средней влажности испытанных образцов допускается отбирать каждый четвертый образец, но не меньше трех.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Предел прочности \tau_{W} образца с влажностью W в момент испытания вычисляют с точностью до 0,1 МПа по формуле
\tau_{W} = \frac{P_{max}}{2ab} ,
где P_{max} — максимальная нагрузка, Н;
a и b — размеры поперечного сечения образца, мм.
4.2. Предел прочности \tau_{W} образца с нормализованной влажностью пересчитывают к влажности 12% с точностью до 0,1 МПа по формуле
\tau_{12} = \tau_{W}[1 + \alpha(W - 12)] ,
где \tau_{W} — предел прочности образца с влажностью W в момент испытания, МПа;
\alpha — поправочный коэффициент, равный 0,03;
W — влажность образца в момент испытания, %.
Предел прочности \tau_{W} образца с влажностью, равной или больше предела насыщения клеточных стенок, пересчитывают к влажности 12% с точностью до 0,1 МПа по формуле
\tau_{12} = \tau_{W} \cdot K_{12} ,
где \tau_{W} — предел прочности образца с влажностью W в момент испытания, МПа;
K_{12} — пересчетный коэффициент при влажности 30%, равный:
1,39 — для акации, вяза и дуба; 1,87 — для березы и ореха; 1,63 — для бука и груши, сосны кедровой и обыкновенной, ели и лиственницы; 1,76 — для граба, ивы, осины и тополя и 1,53 — для клена, липы, ольхи, пихты и ясеня.
4.1, 4.2. (Измененная редакция, Изм. № 1).
4.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.
4.5. Результаты измерений и расчетов заносят в протокол испытаний (см. Приложение).
Рекомендуемое
ПРОТОКОЛ испытания древесины на перерезание поперек волокон
Порода Температура воздуха t, °C
Степень насыщенности влагой воздуха \varphi , %
| Маркировка образца | Размеры образца, мм | Максимальная нагрузка P , Н | Влажность W, % | Предел прочности, МПа | ||
| a | b | max | тау W | тау 12 | ||
Приложение. (Измененная редакция, Изм. № 1).
