ГОСТ 16310-80. Государственный стандарт Союза ССР. Соединения сварные из полиэтилена, полипропилена и винипласта. Основные типы, конструктивные элементы и размеры

Государственный комитет СССР по стандартам · № ГОСТ 16310-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 24.03.1980 № 1309)

(ред. от 01.02.1991)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 24 марта 1980 г. № 1309

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ СВАРНЫЕ ИЗ ПОЛИЭТИЛЕНА, ПОЛИПРОПИЛЕНА И ВИНИПЛАСТА

ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ

Welded joints of polyethelene, polypropylene and polyvinyl chloride. Main types, design elements and dimensions

ГОСТ 16310-80

Группа Л05

ОКП 06 0200 0000

Дата введения

1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан Северодонецким филиалом НИИХИММАШа.

Разработчики: А.Ф. Басанец, Е.И. Зелик, А.В. Евсюков.

Внесен Министерством химического и нефтяного машиностроения СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 24.03.1980 № 1309.

3. Взамен ГОСТ 16310-70.

4. Ограничение срока действия снято Постановлением Госстандарта СССР от 06.02.1991 № 116.

5. Переиздание (август 1997 г.) с Изменением № 1, утвержденным в феврале 1991 г. (ИУС 5-91).

1. Настоящий стандарт распространяется на соединения из полиэтилена, полипропилена и винипласта, выполненные сваркой нагретым газом с присадочным прутком или экструзионной сваркой, и устанавливает основные типы, конструктивные элементы и размеры сварных соединений.

Стандарт не распространяется на угловые и тавровые сварные соединения с углом между соединяемыми элементами, отличным от 90° +/- 5°, а также на соединения трубопроводов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1).

2. В стандарте приняты следующие обозначения способов сварки:

Г — сварка нагретым газом с присадочным прутком;

Э — сварка экструзионная.

3. Основные типы сварных соединений приведены в табл. 1.

Таблица 1

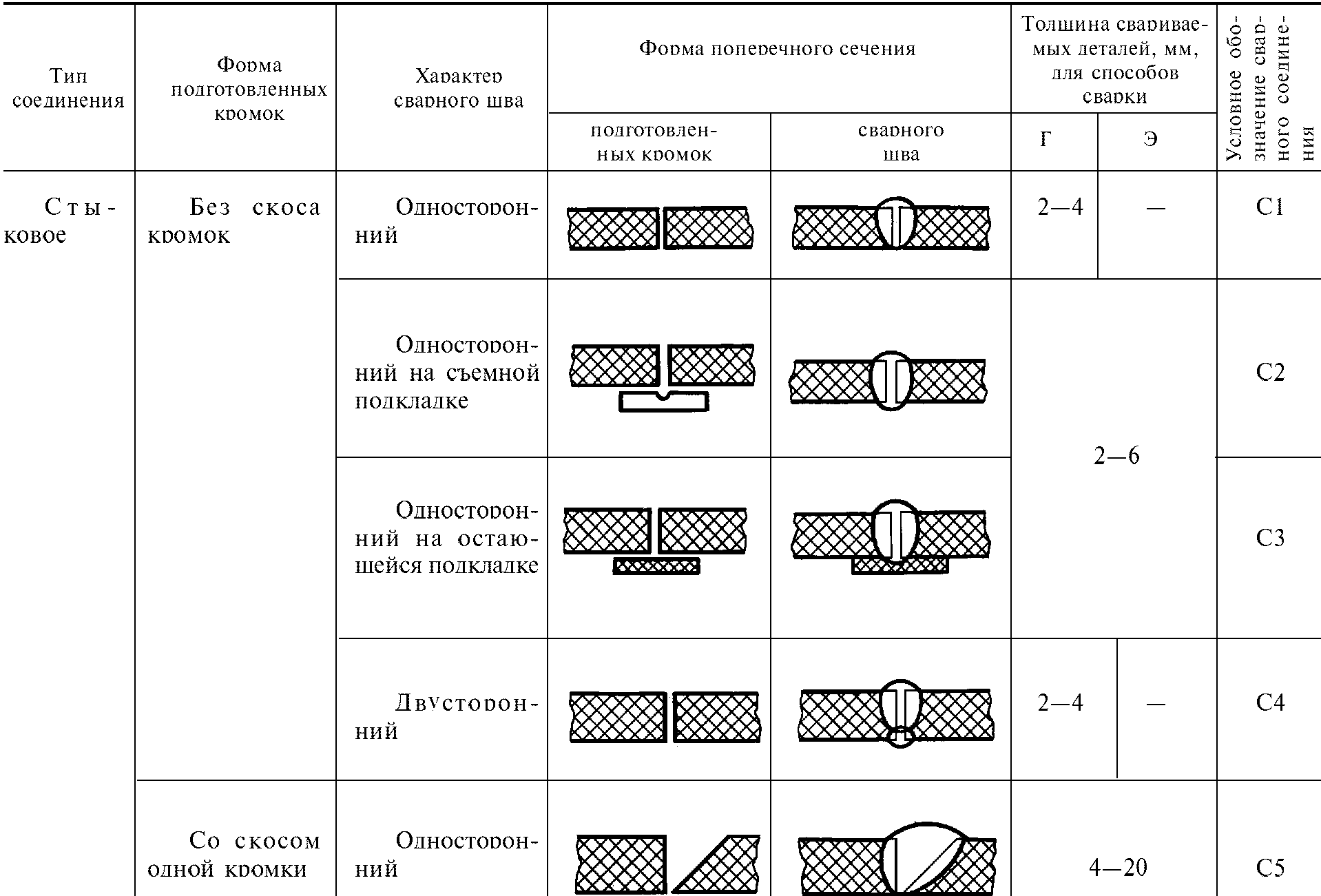

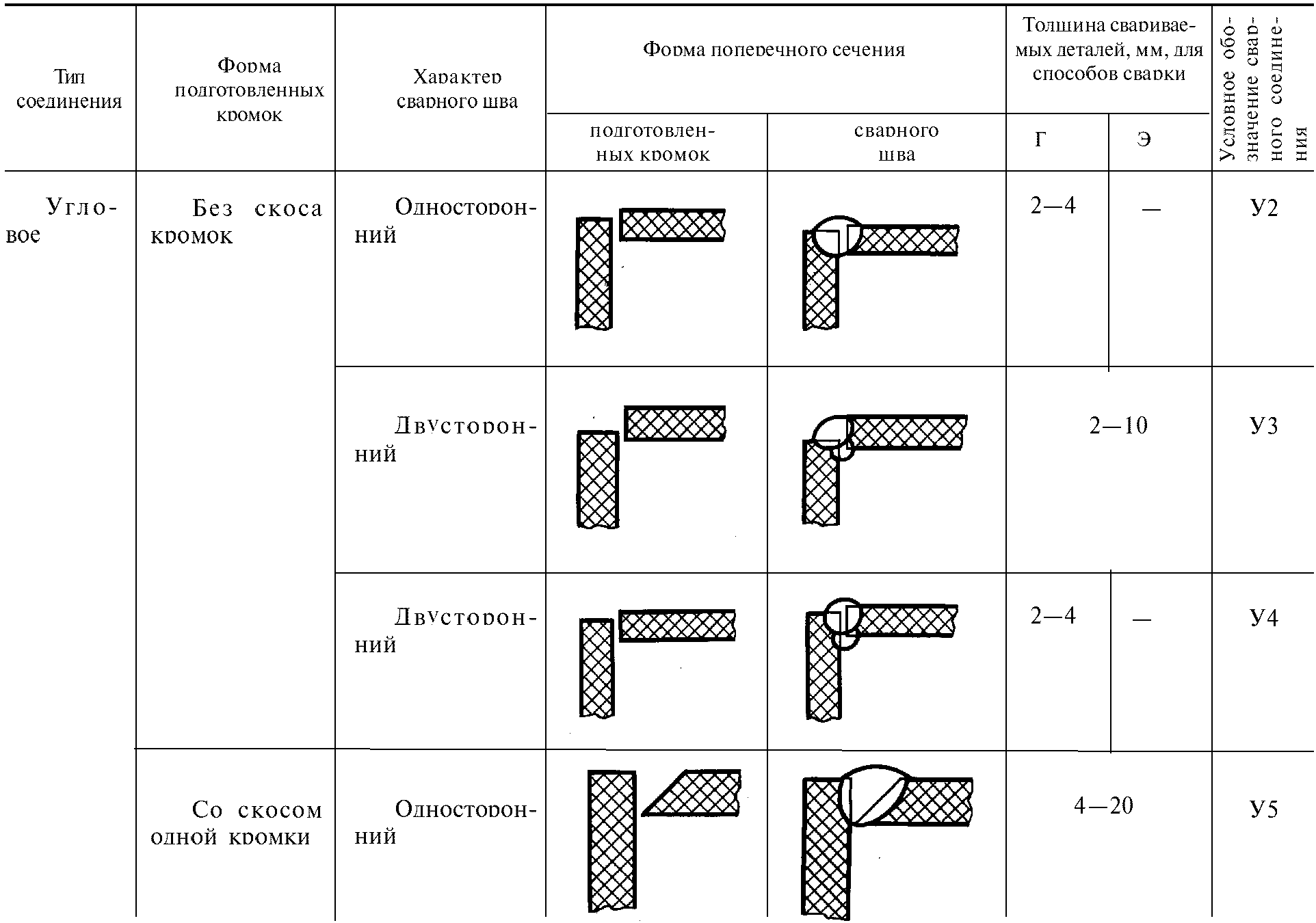

рис. 1

Продолжение табл. 1

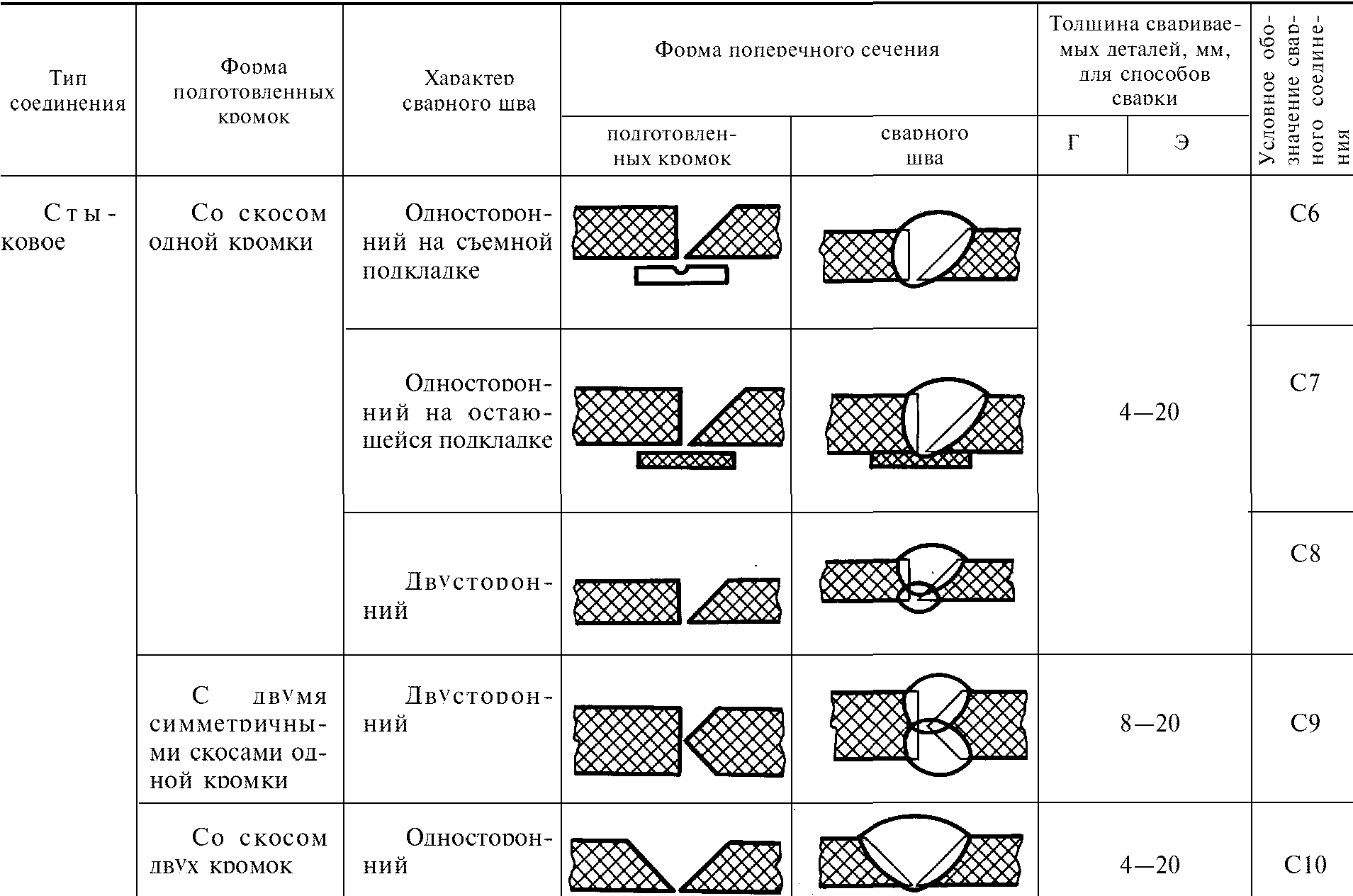

рис. 2

Продолжение табл. 1

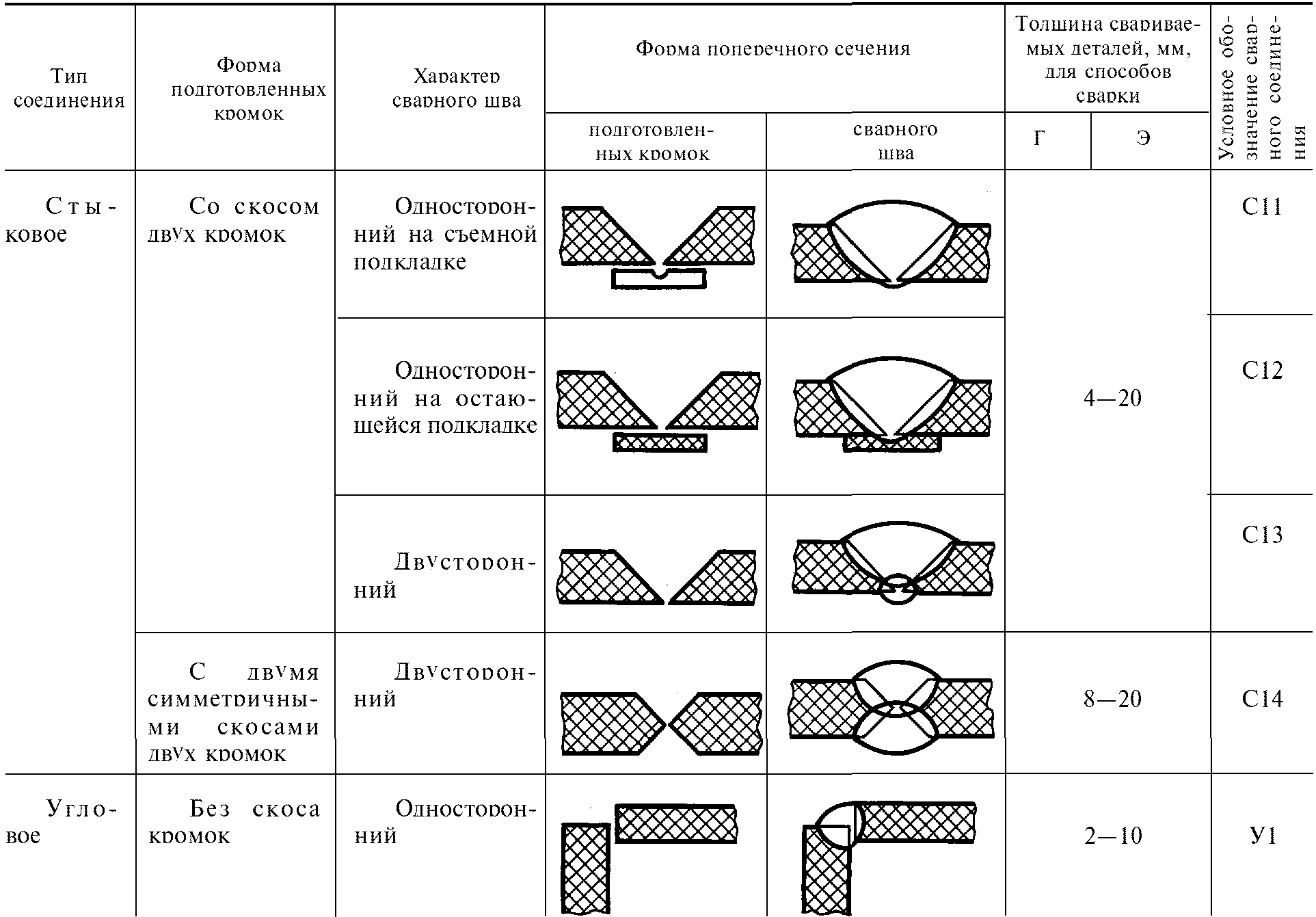

рис. 3

Продолжение табл. 1

рис. 4

Продолжение табл. 1

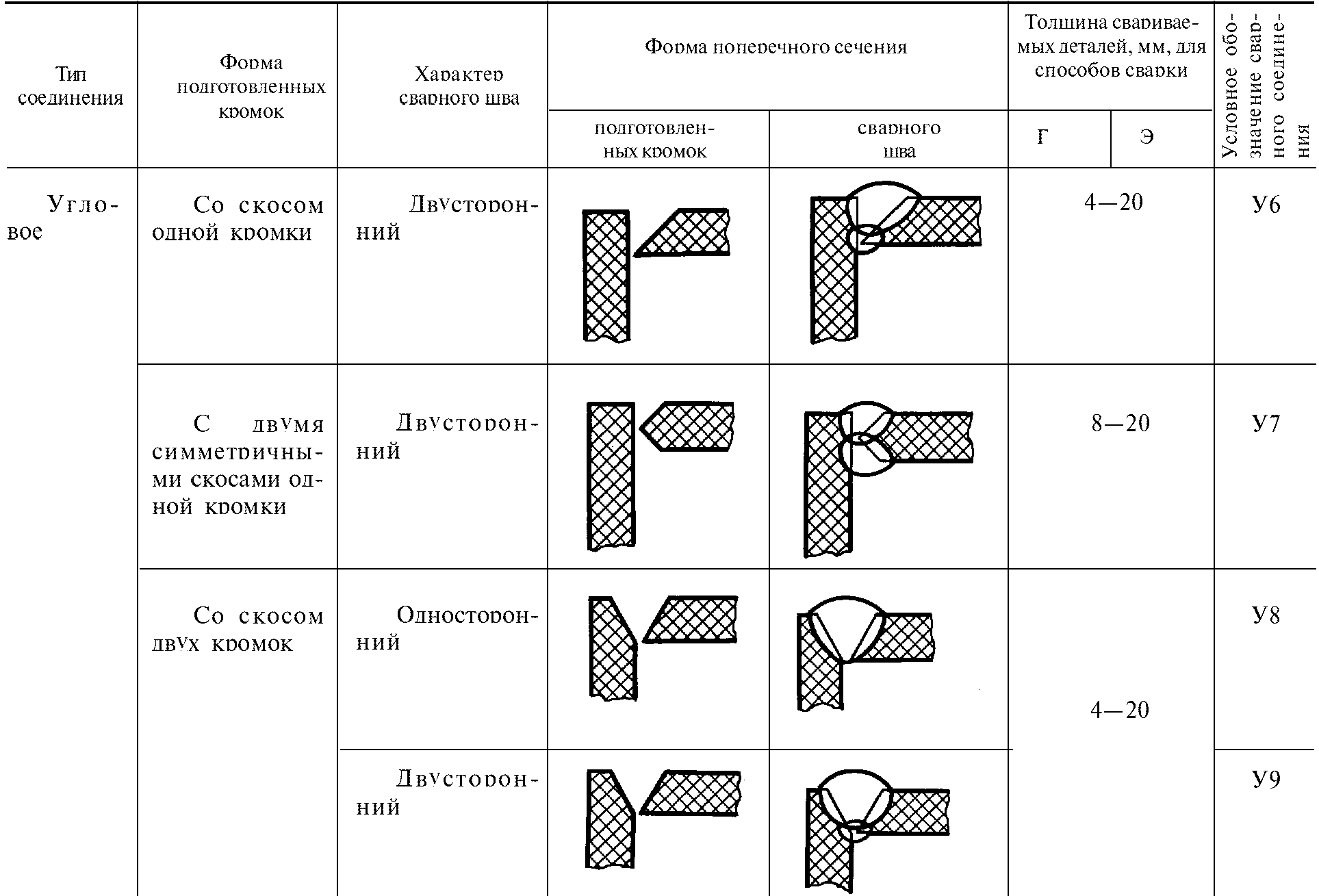

рис. 5

Продолжение табл. 1

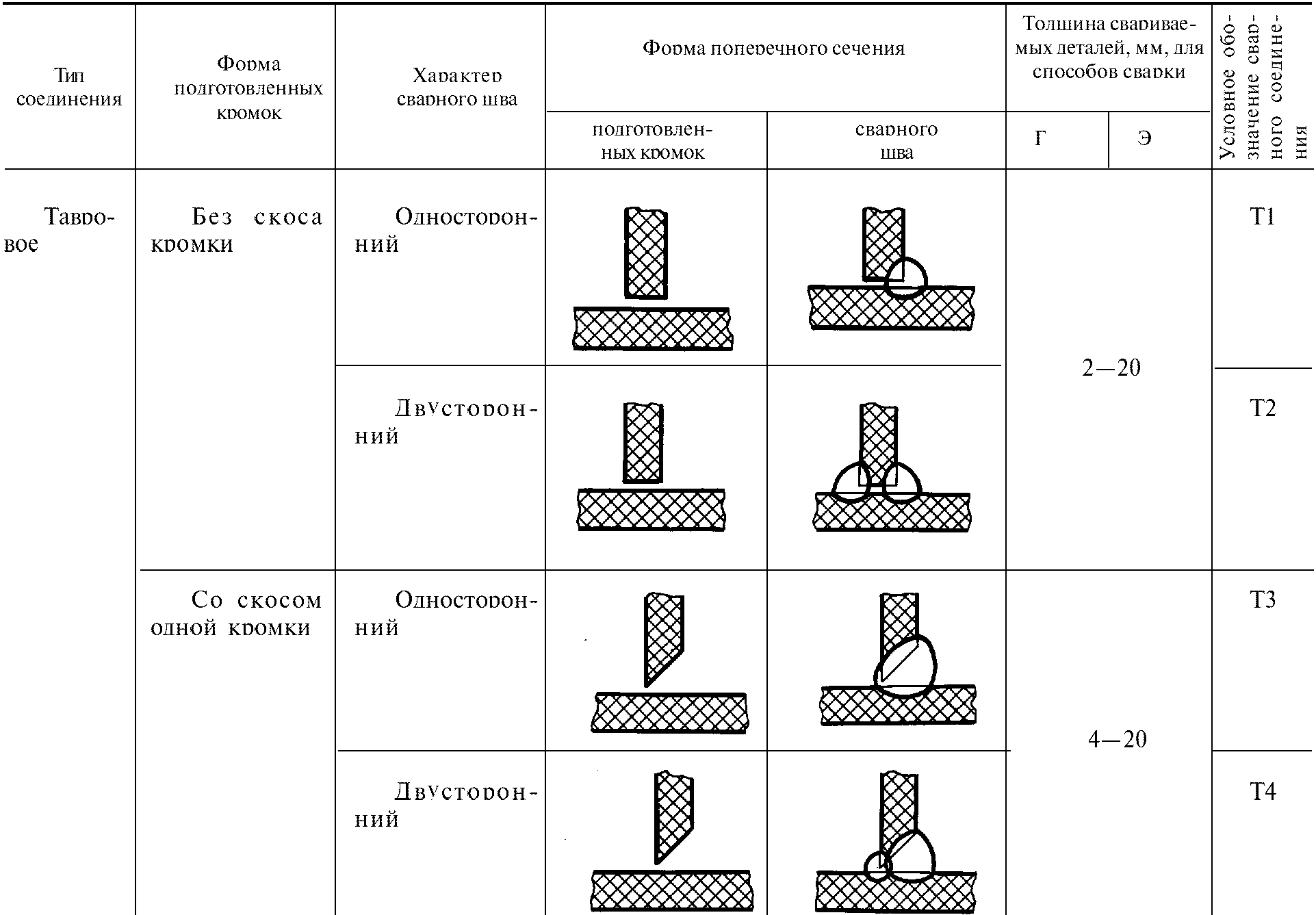

рис. 6

Продолжение табл. 1

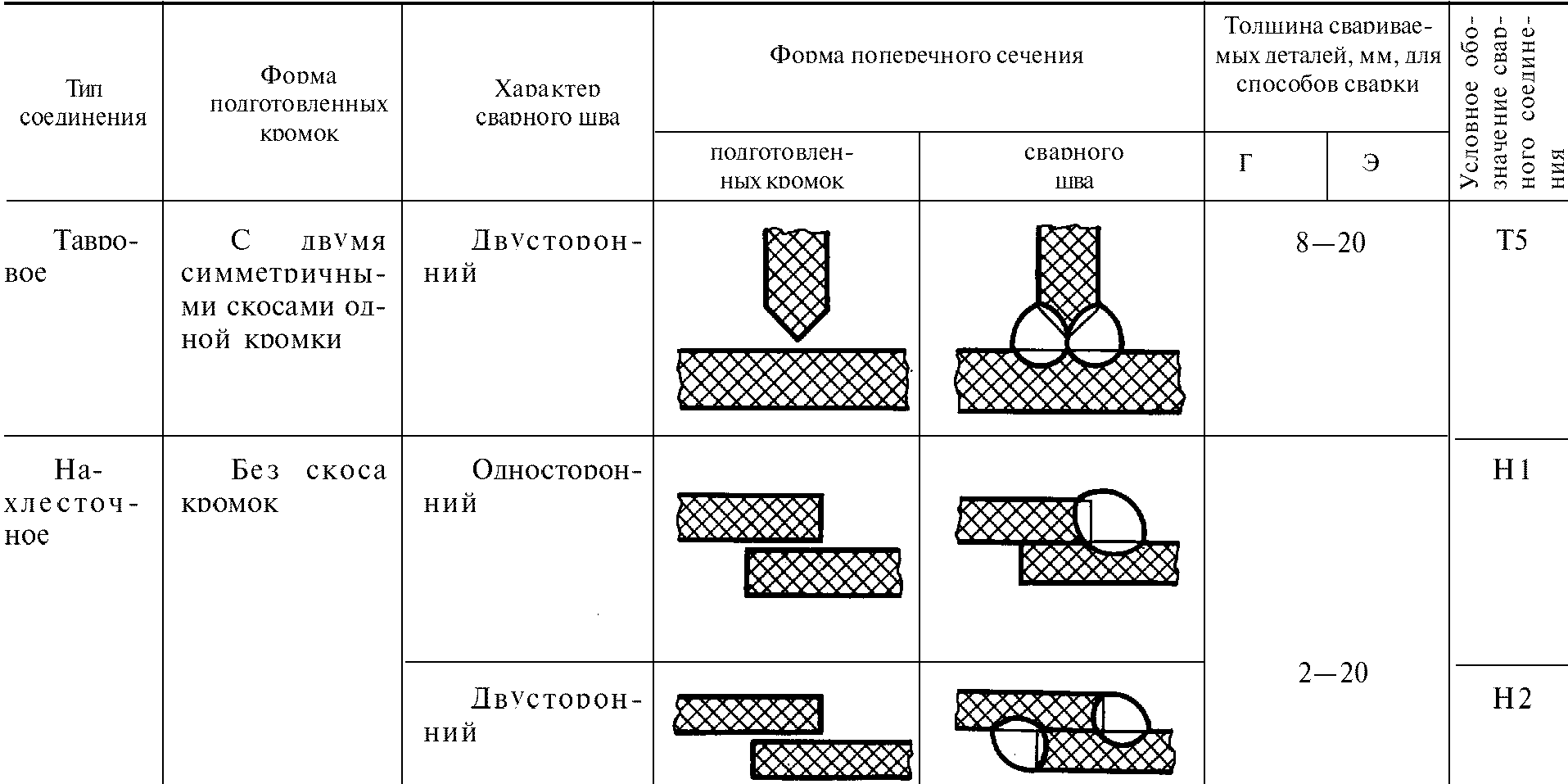

рис. 7

4. Конструктивные элементы сварных соединений и их размеры должны соответствовать указанным в табл. 2 - 31.

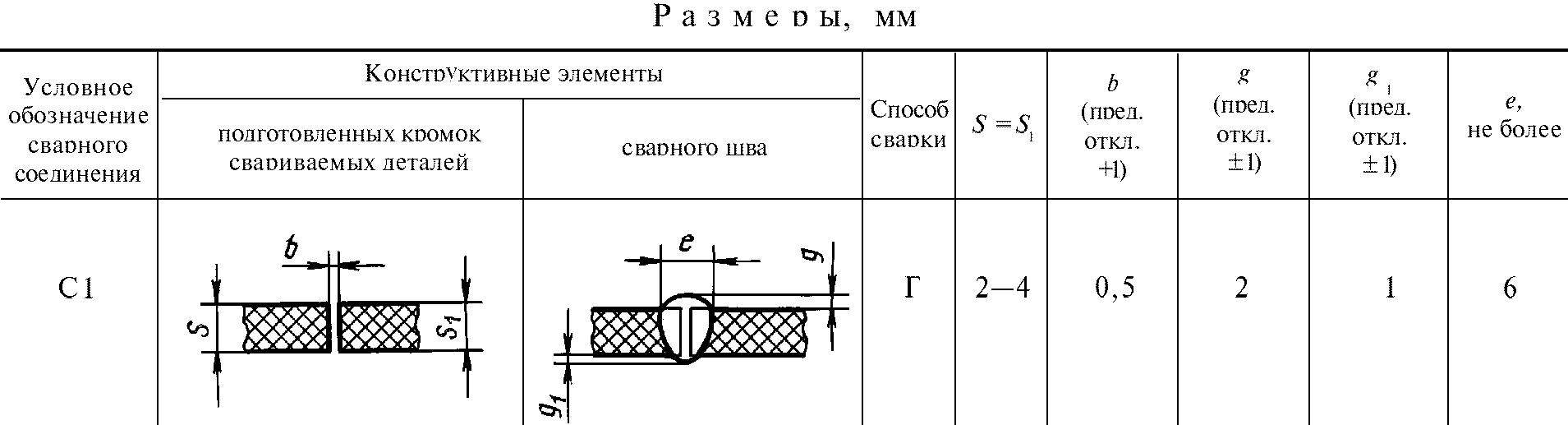

Таблица 2

рис. 8

Таблица 3

рис. 9

Таблица 4

рис. 10

Таблица 5

рис. 11

Таблица 6

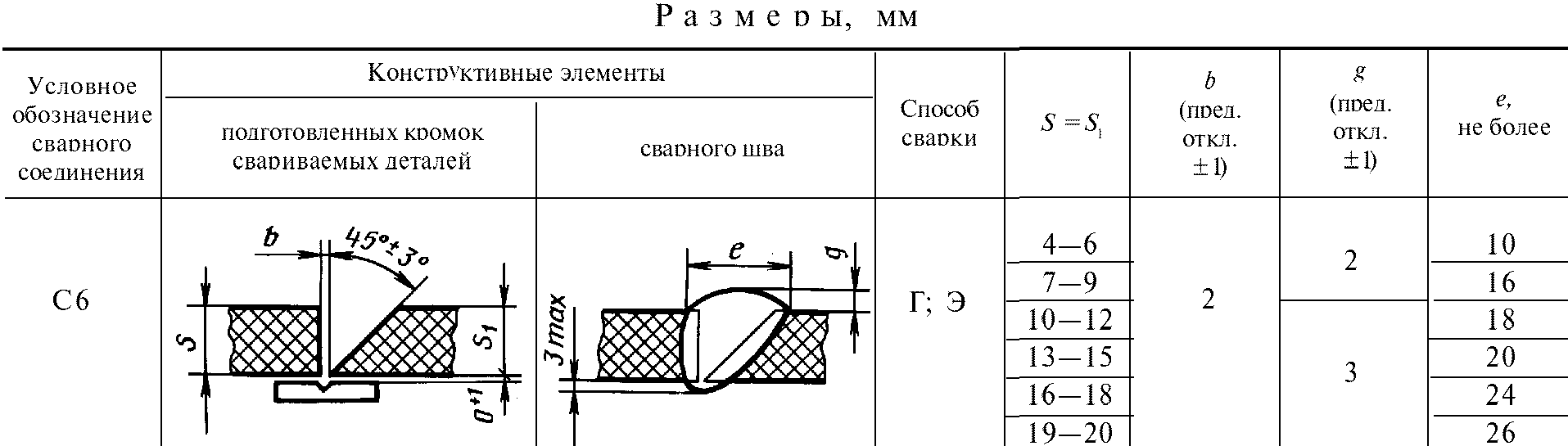

рис. 12

Таблица 7

рис. 13

Таблица 8

рис. 14

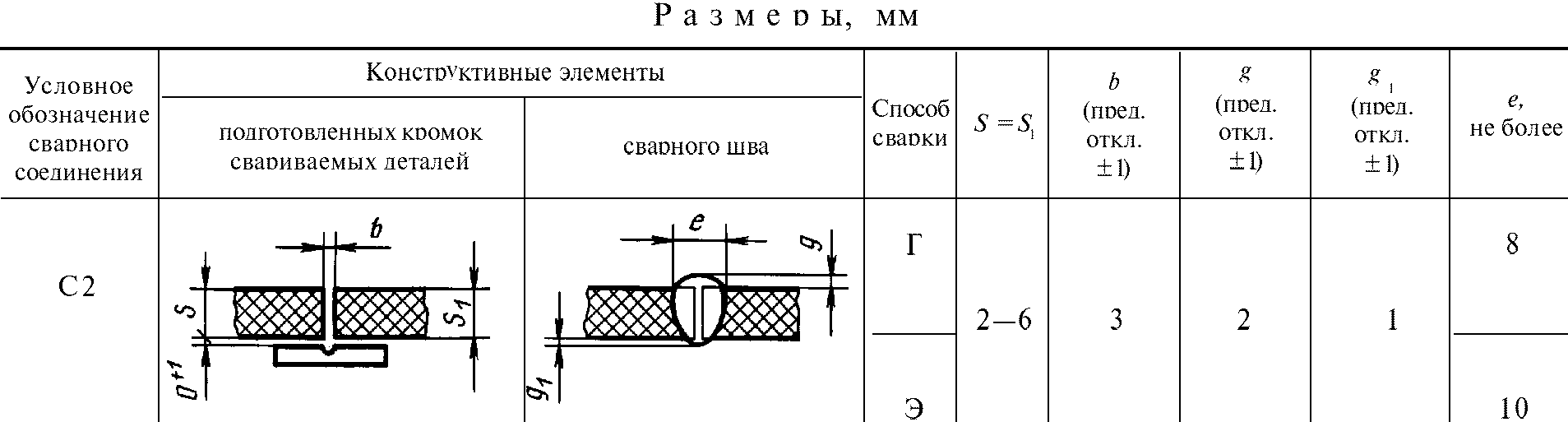

Таблица 9

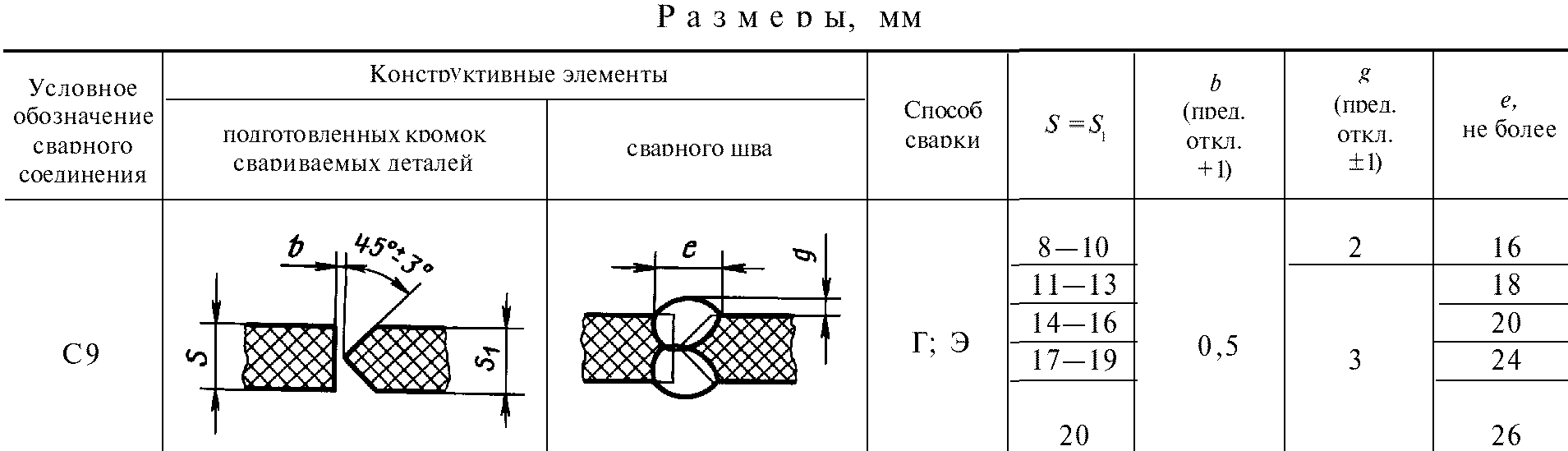

рис. 15

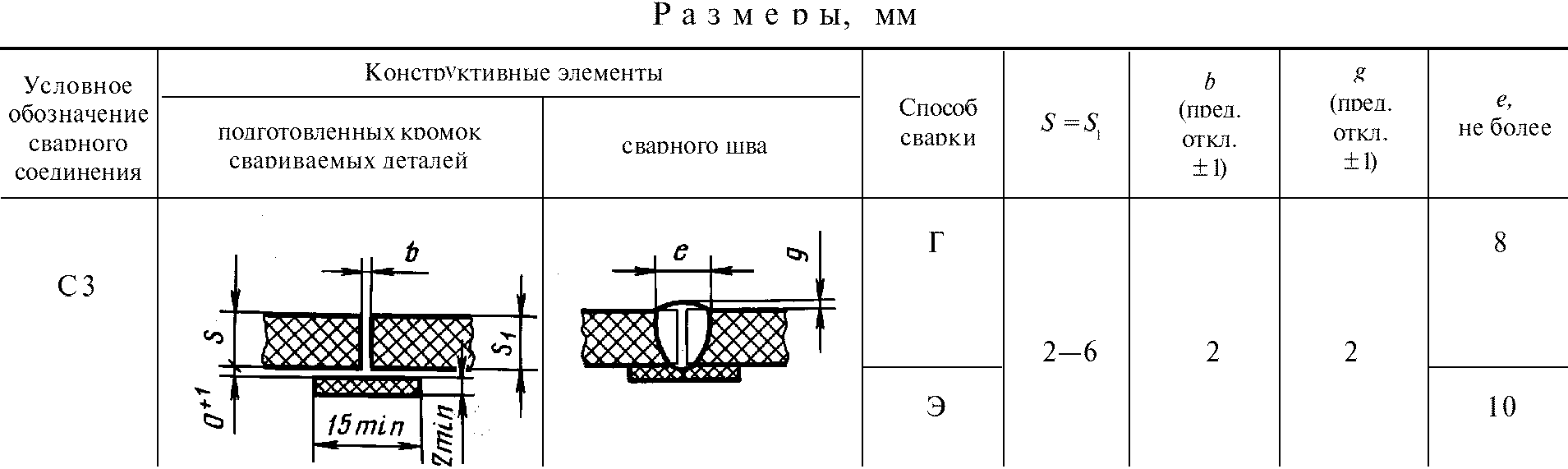

Таблица 10

рис. 16

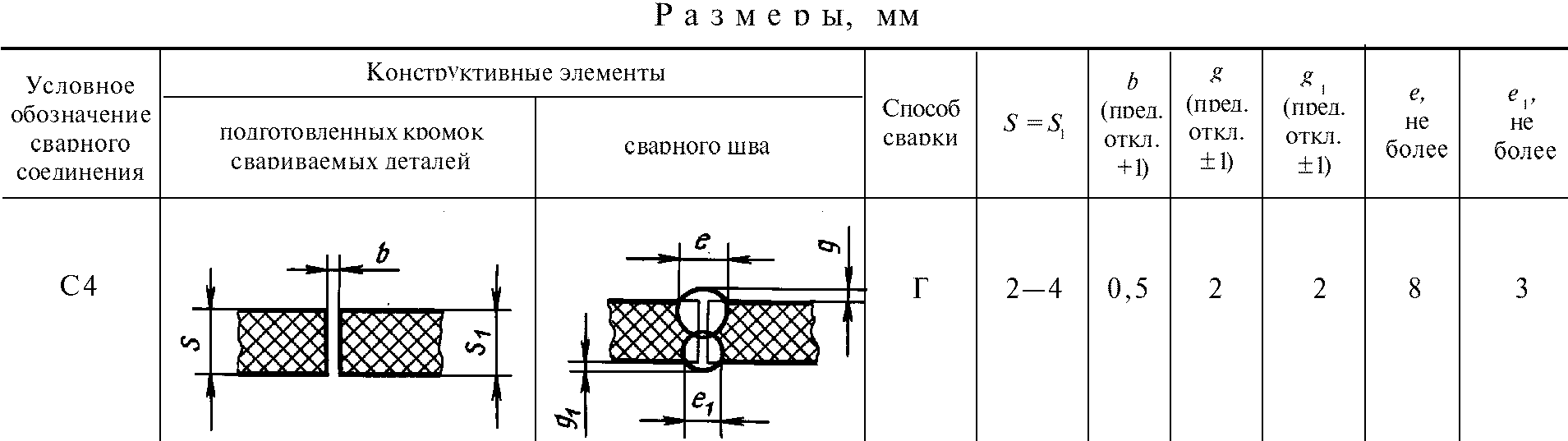

Таблица 11

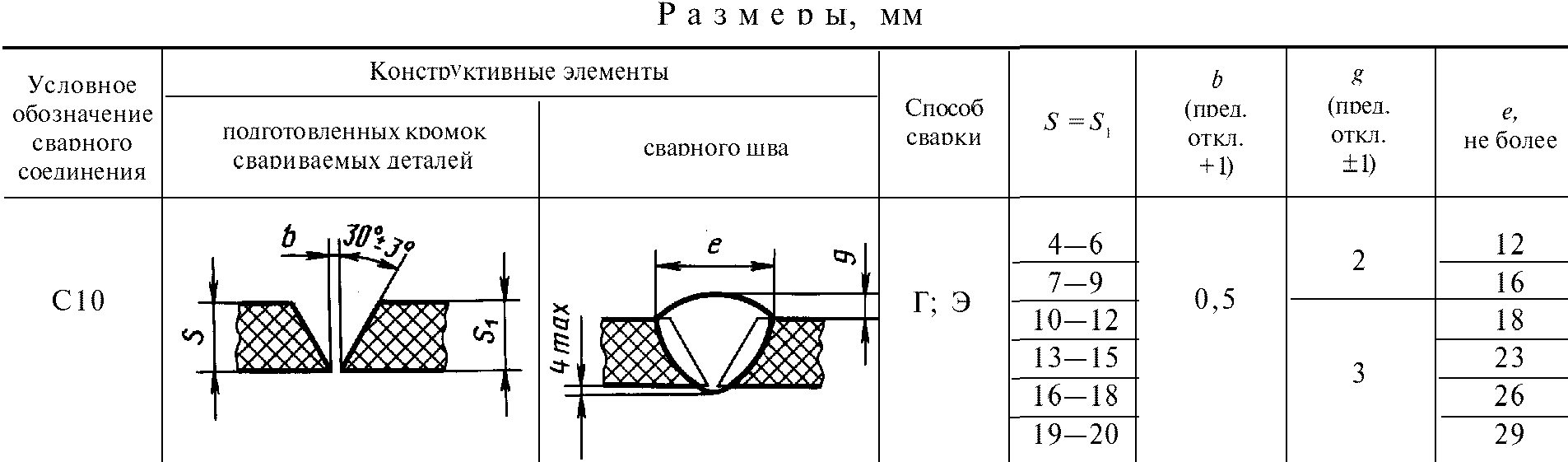

рис. 17

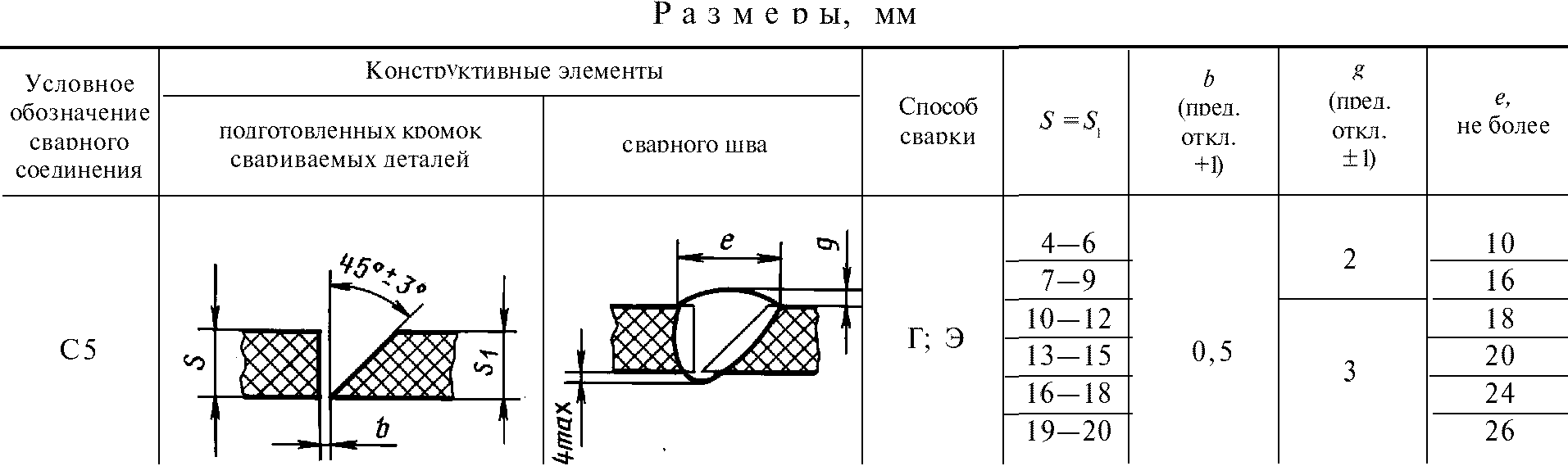

Таблица 12

рис. 18

Таблица 13

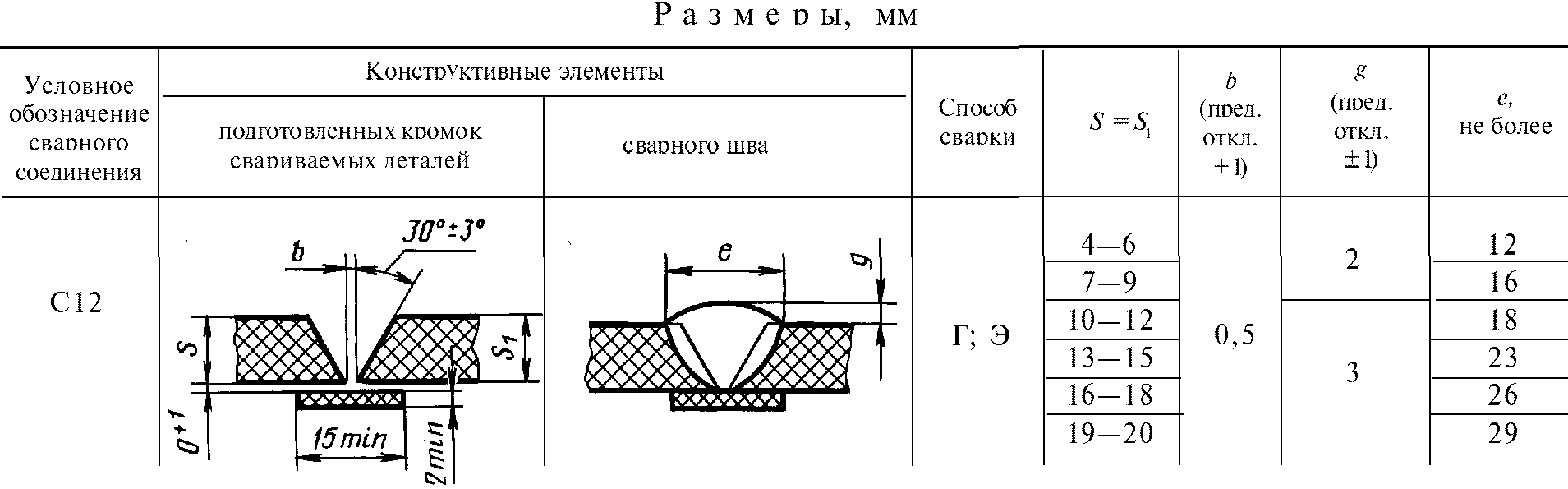

рис. 19

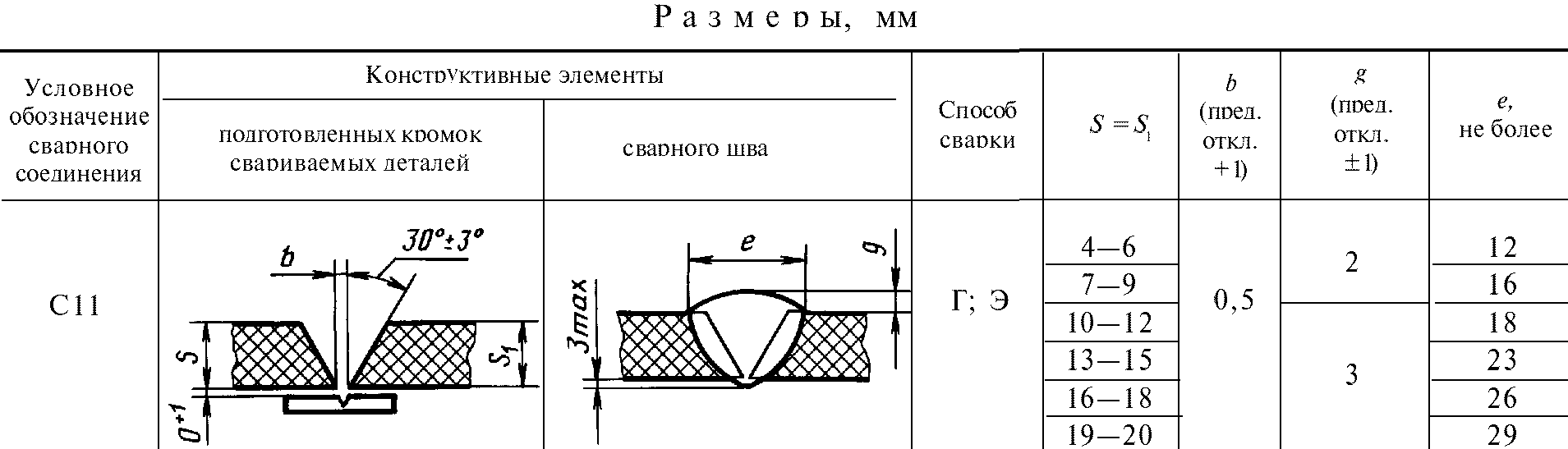

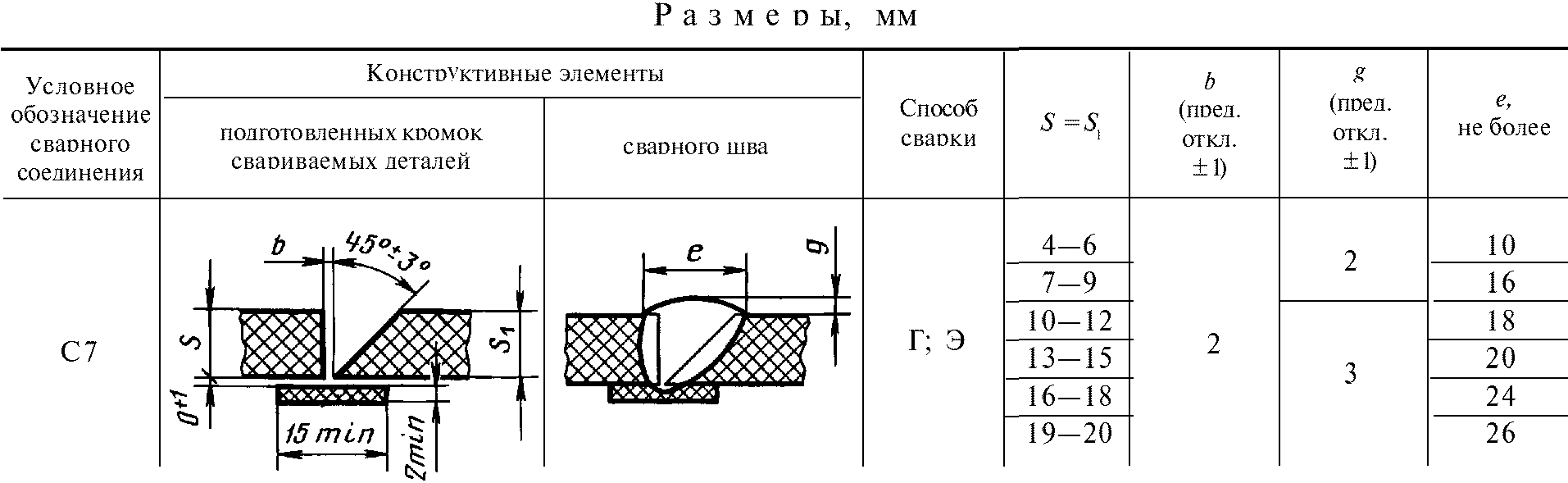

Таблица 14

рис. 20

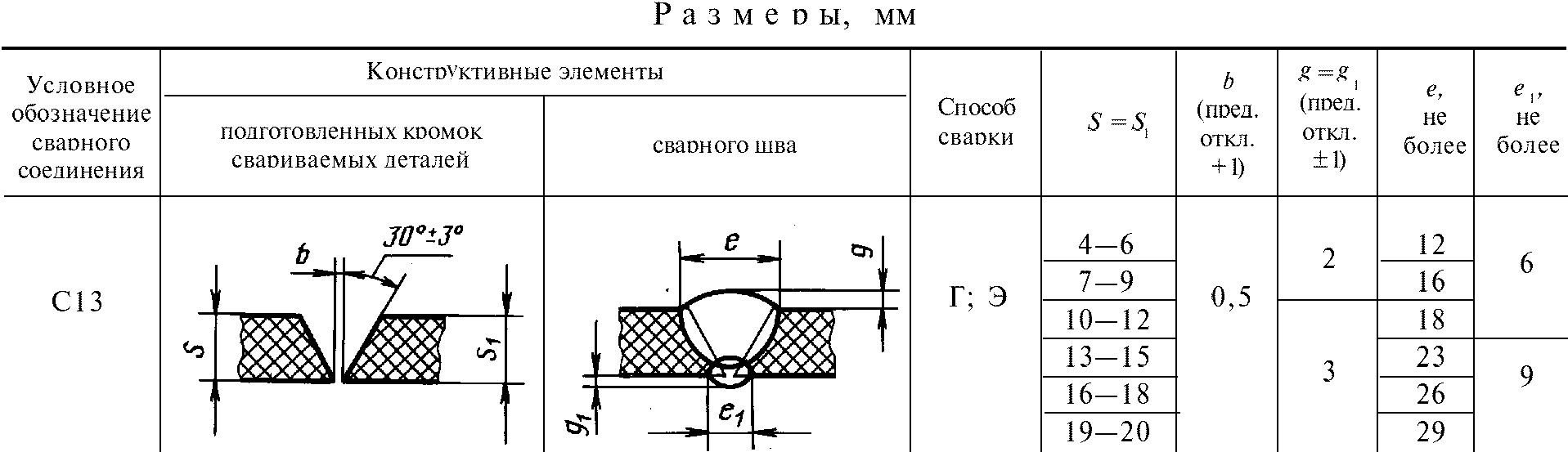

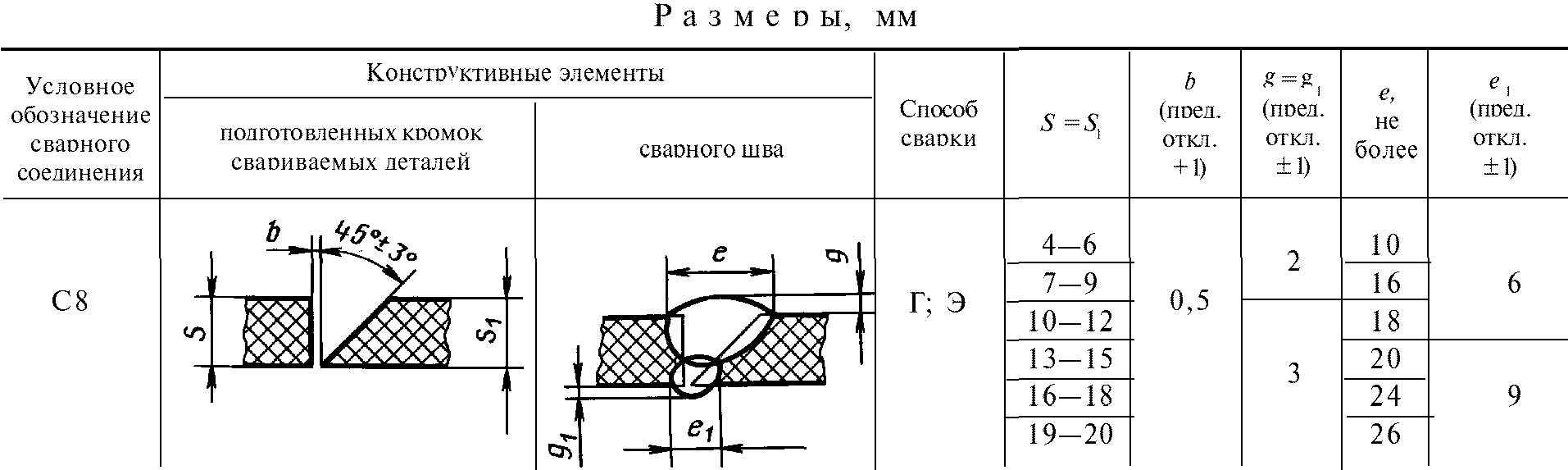

Таблица 15

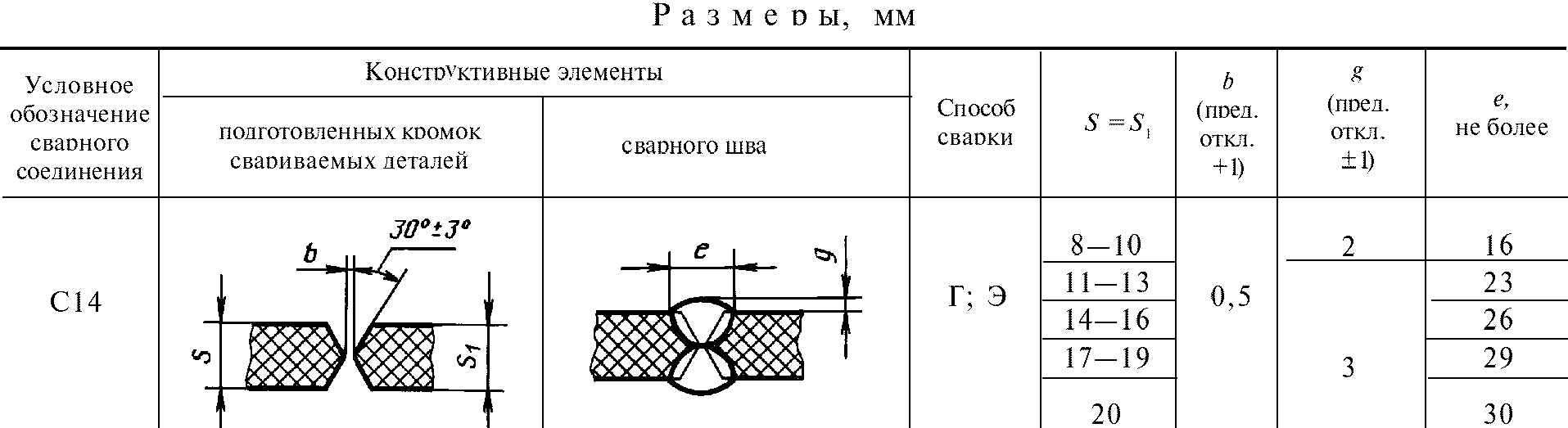

рис. 21

Таблица 16

рис. 22

Таблица 17

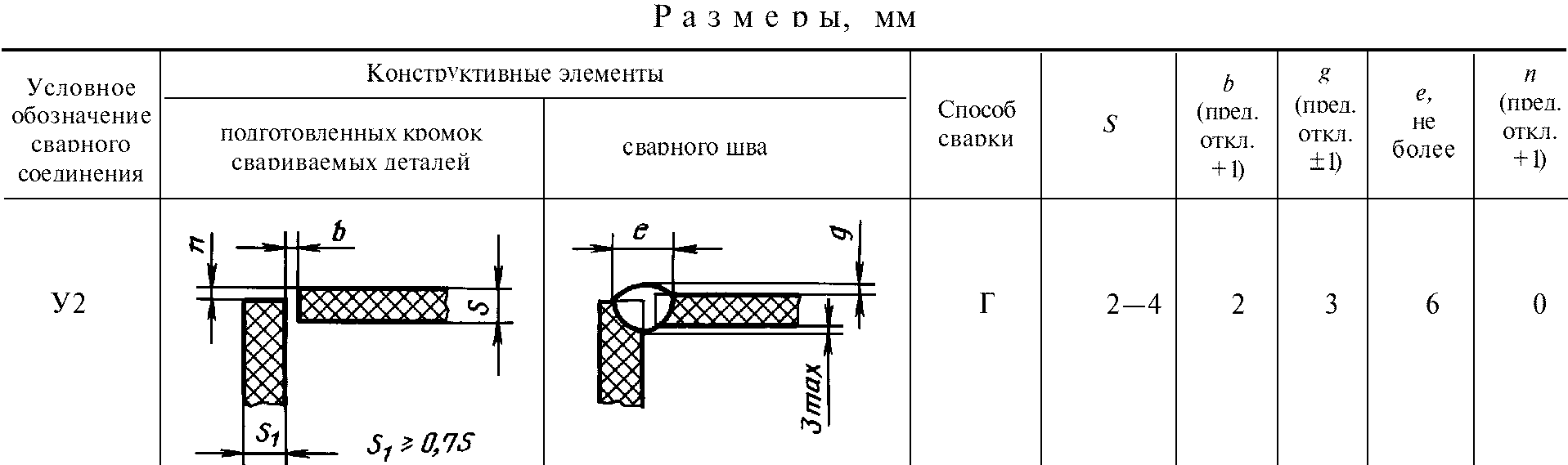

рис. 23

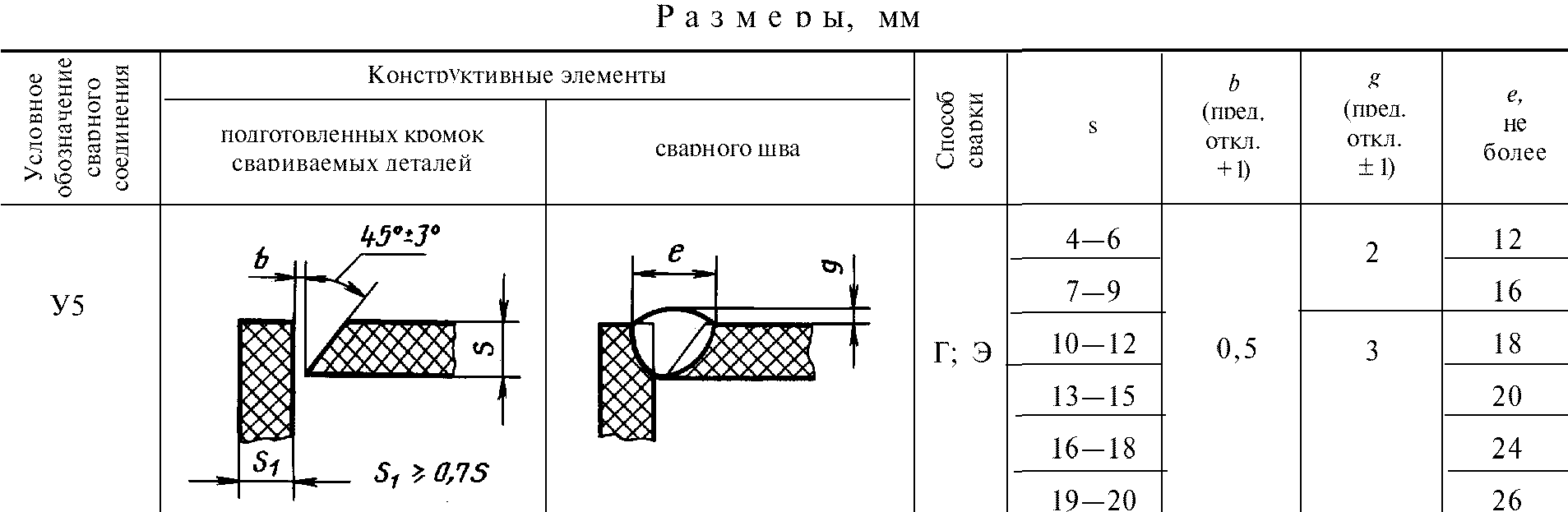

Таблица 18

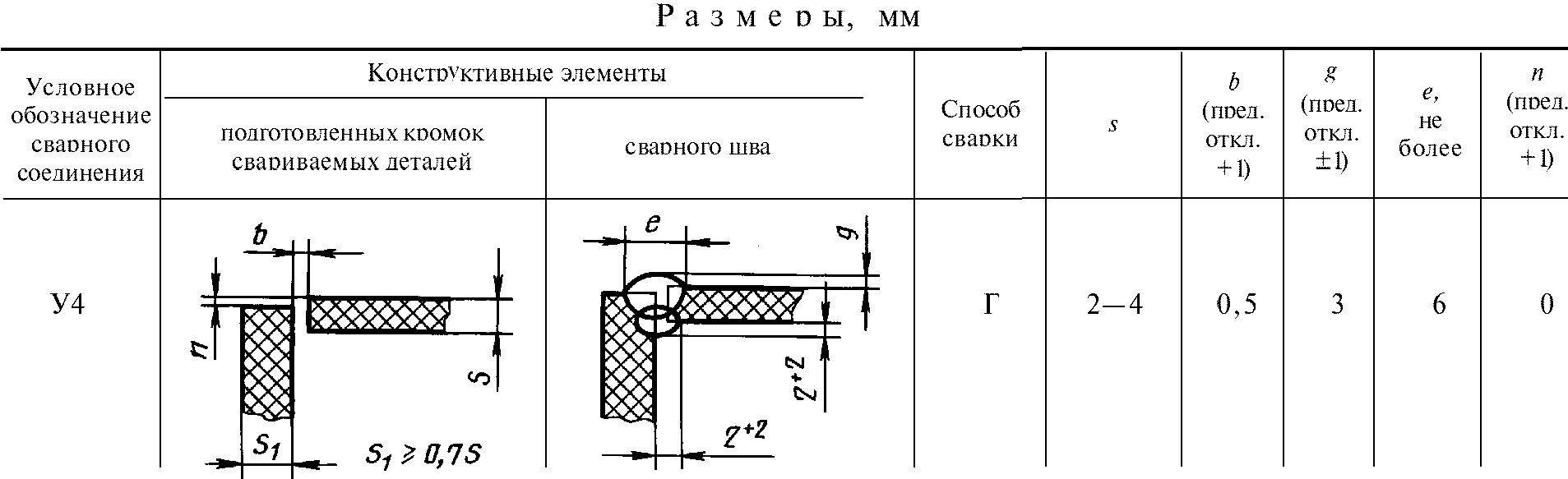

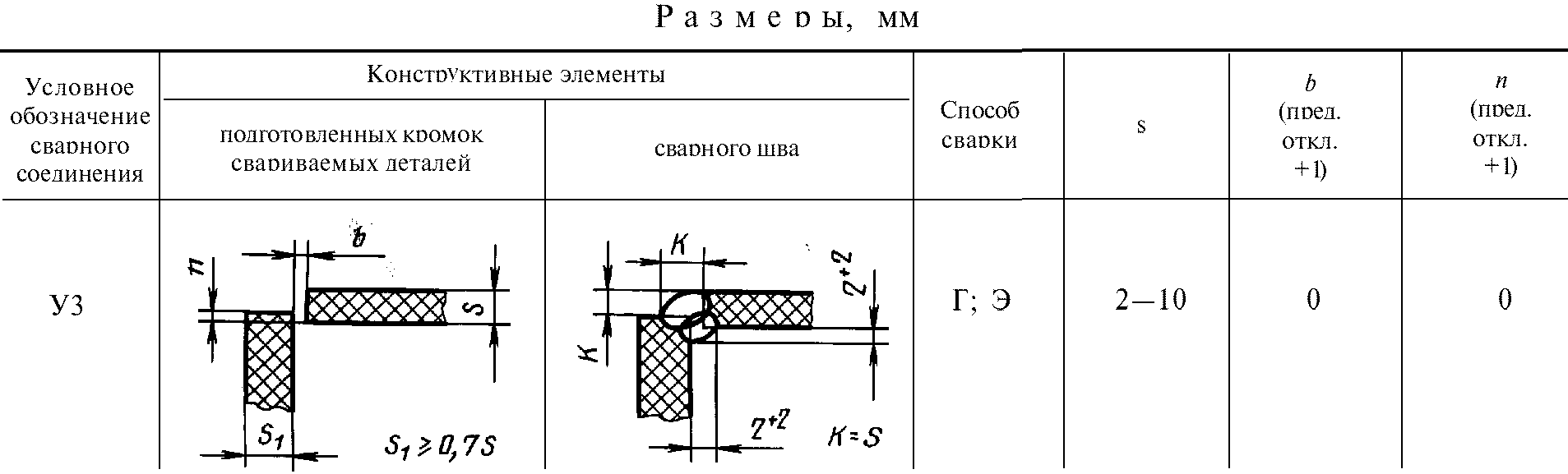

рис. 24

Таблица 19

рис. 25

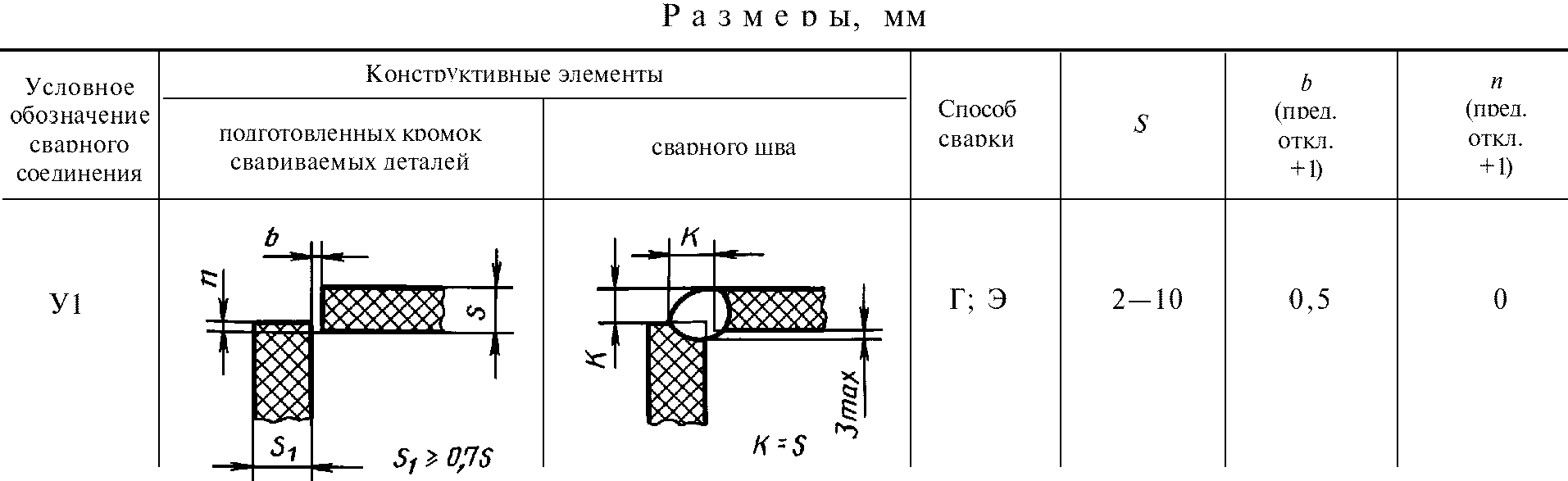

Таблица 20

рис. 26

Таблица 21

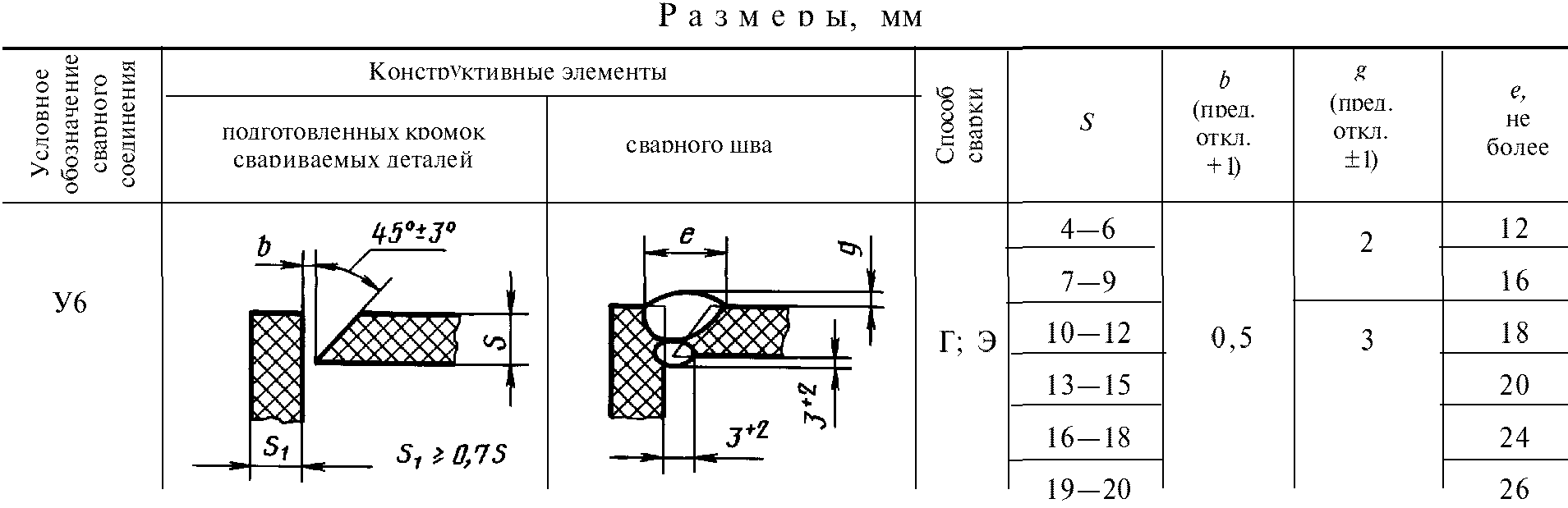

рис. 27

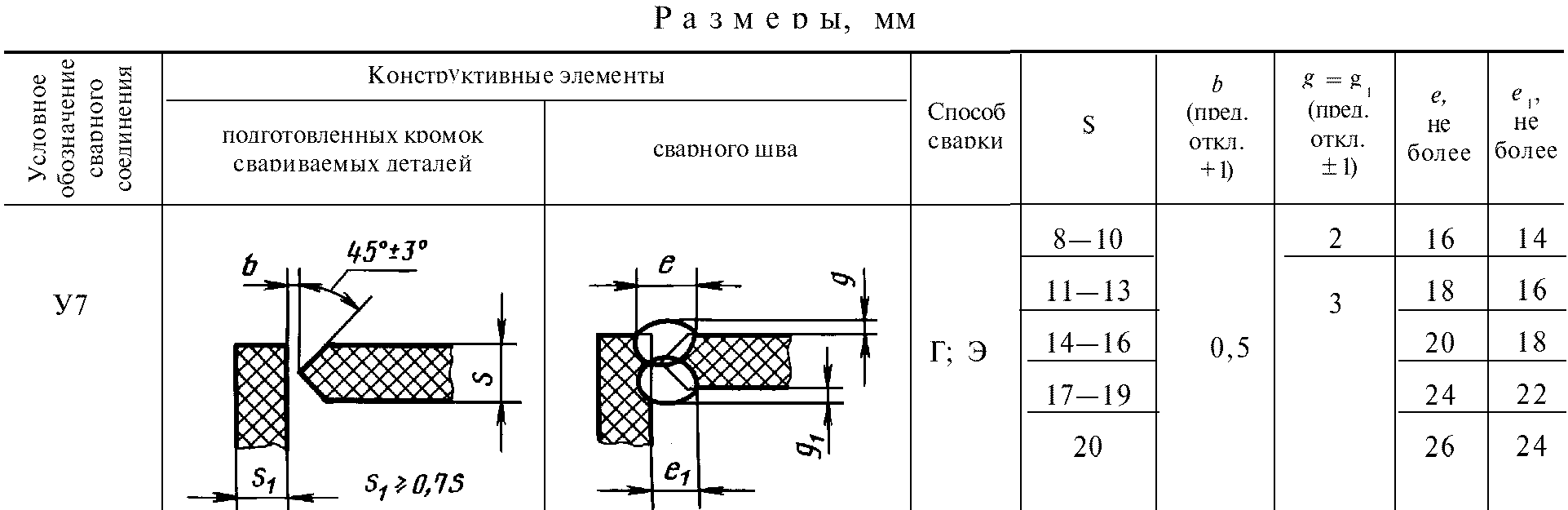

Таблица 22

рис. 28

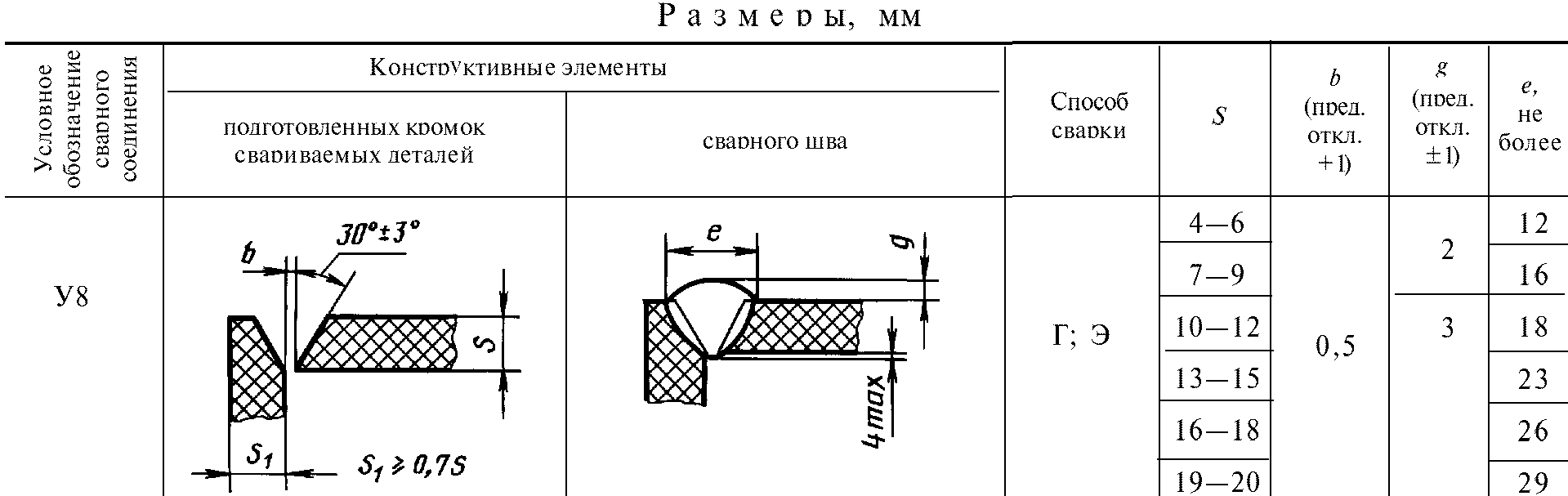

Таблица 23

рис. 29

Таблица 24

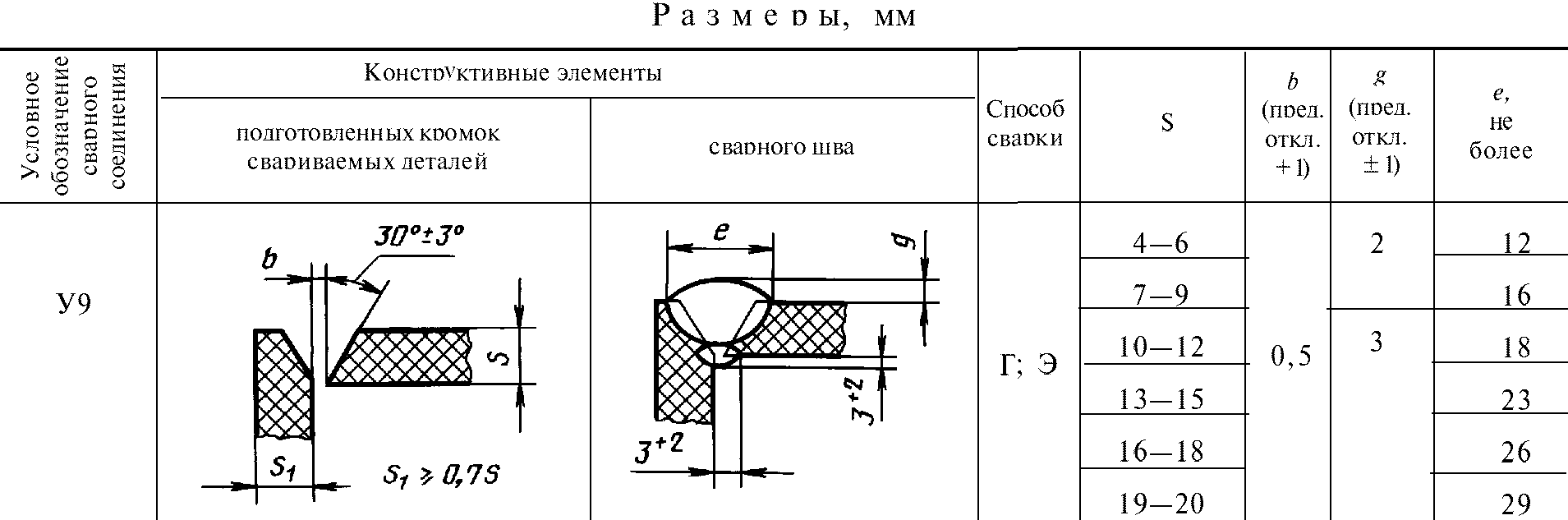

рис. 30

Таблица 25

рис. 31

Таблица 26

рис. 32

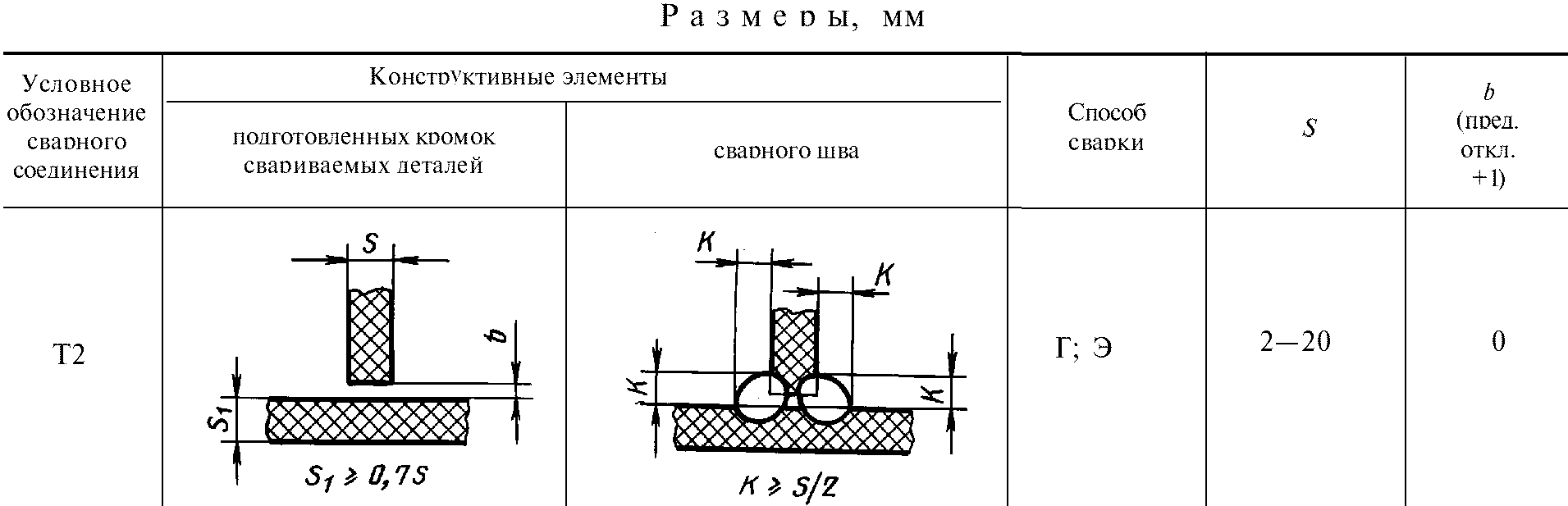

Таблица 27

рис. 33

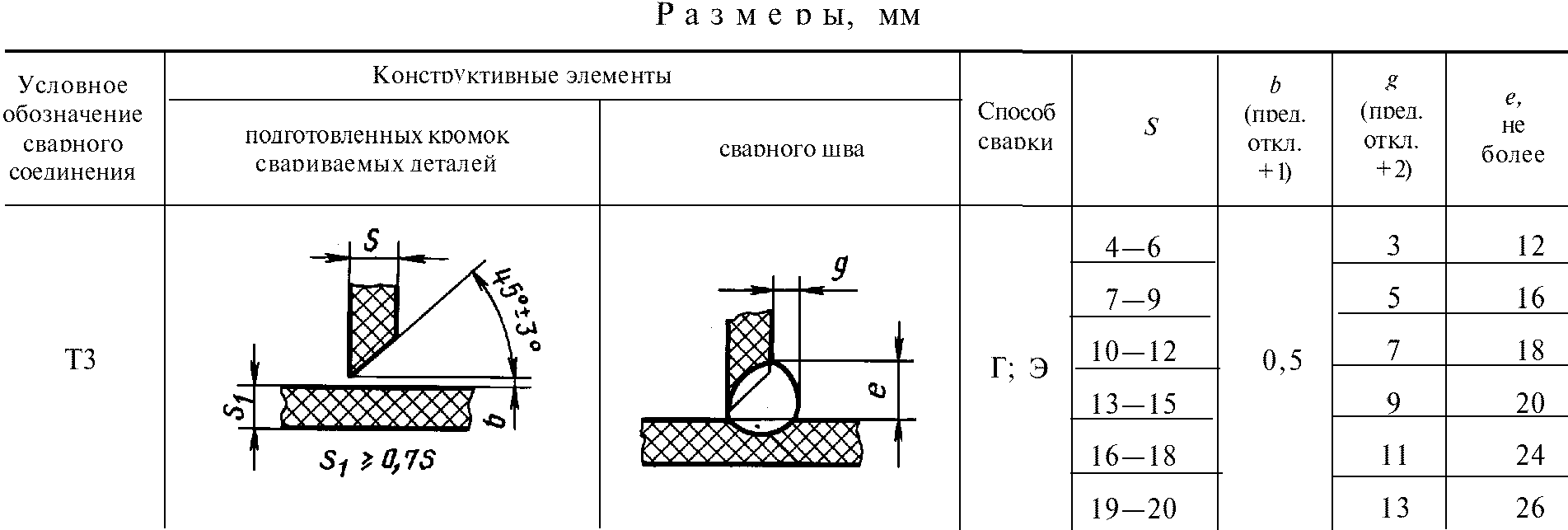

Таблица 28

рис. 34

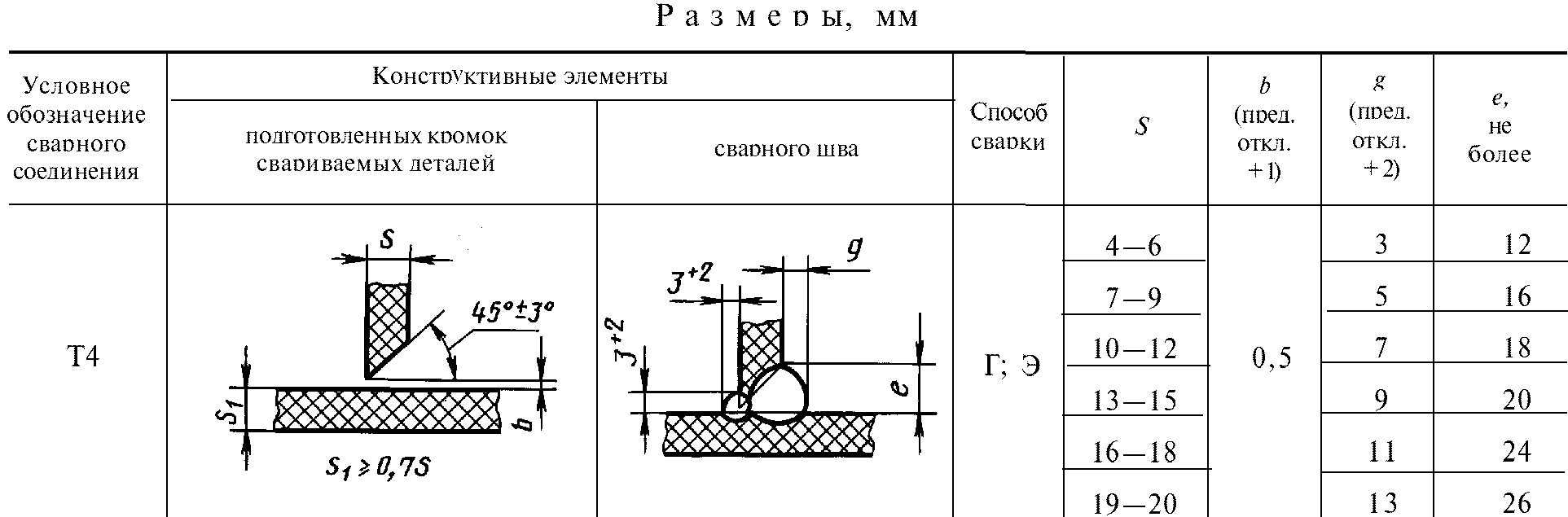

Таблица 29

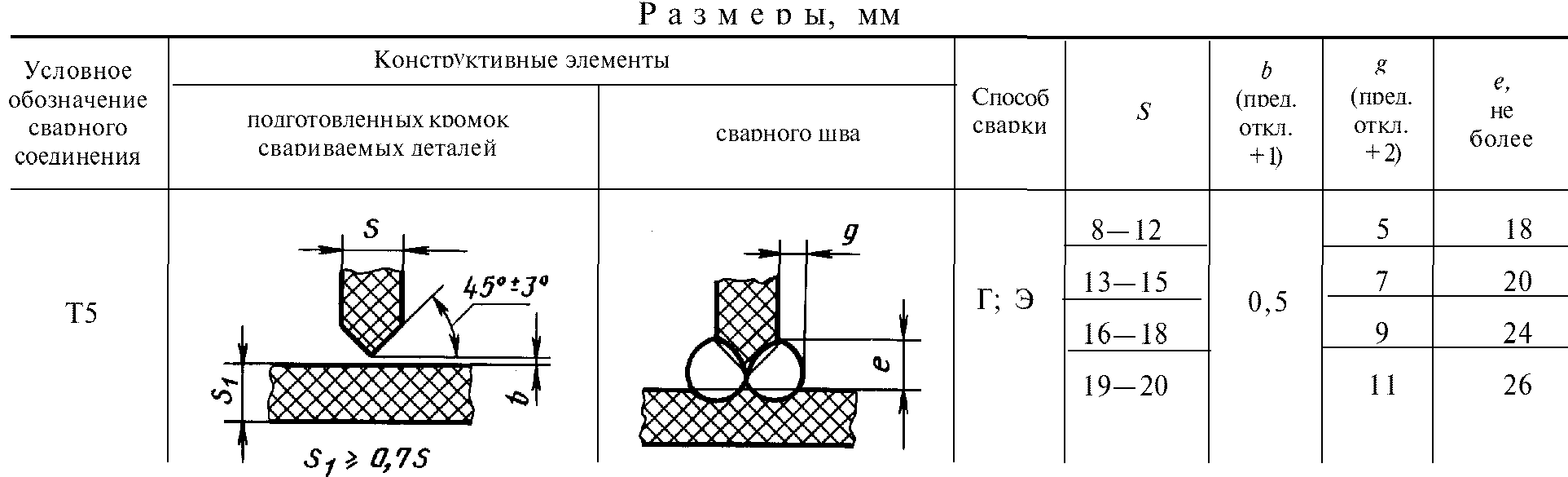

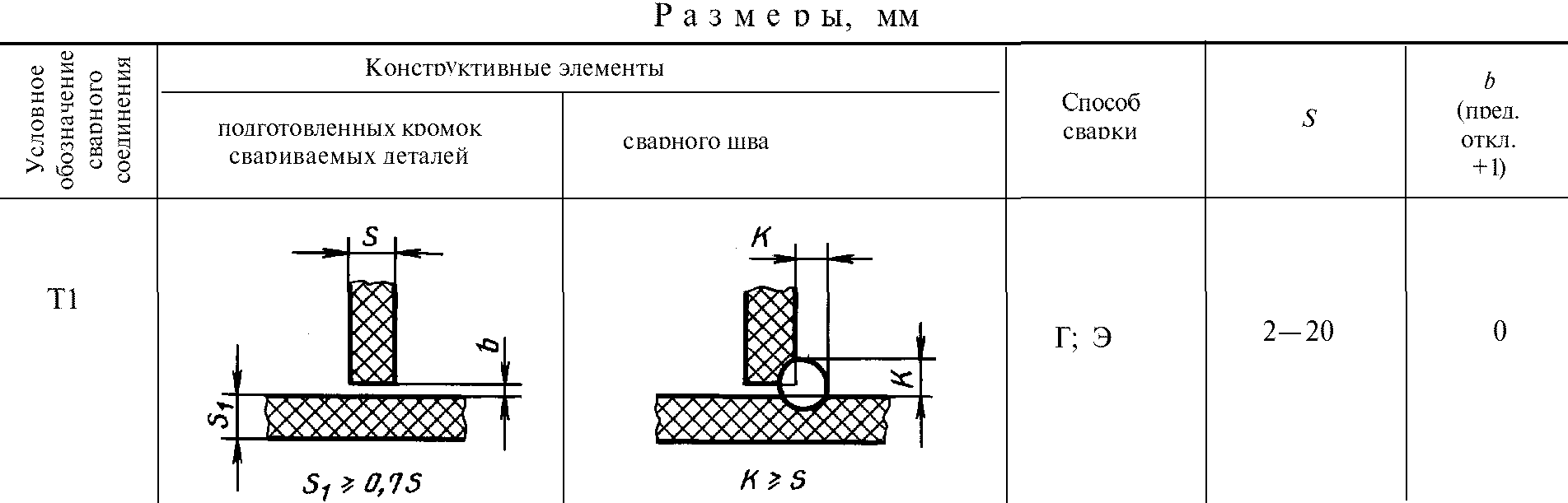

рис. 35

Таблица 30

рис. 36

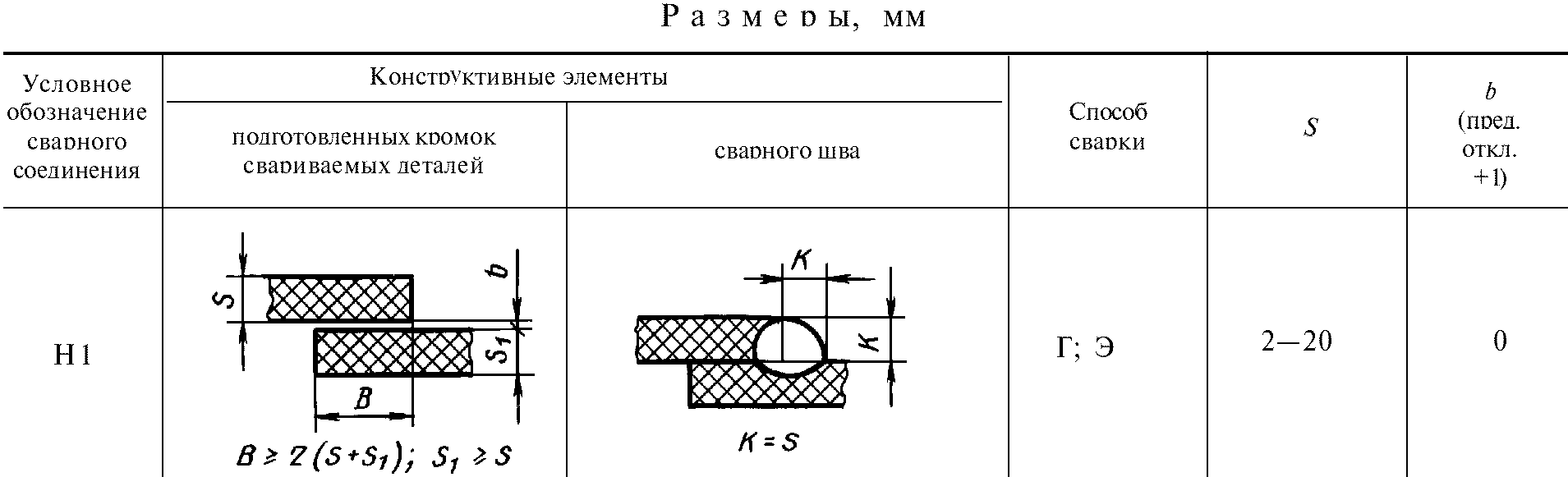

Таблица 31

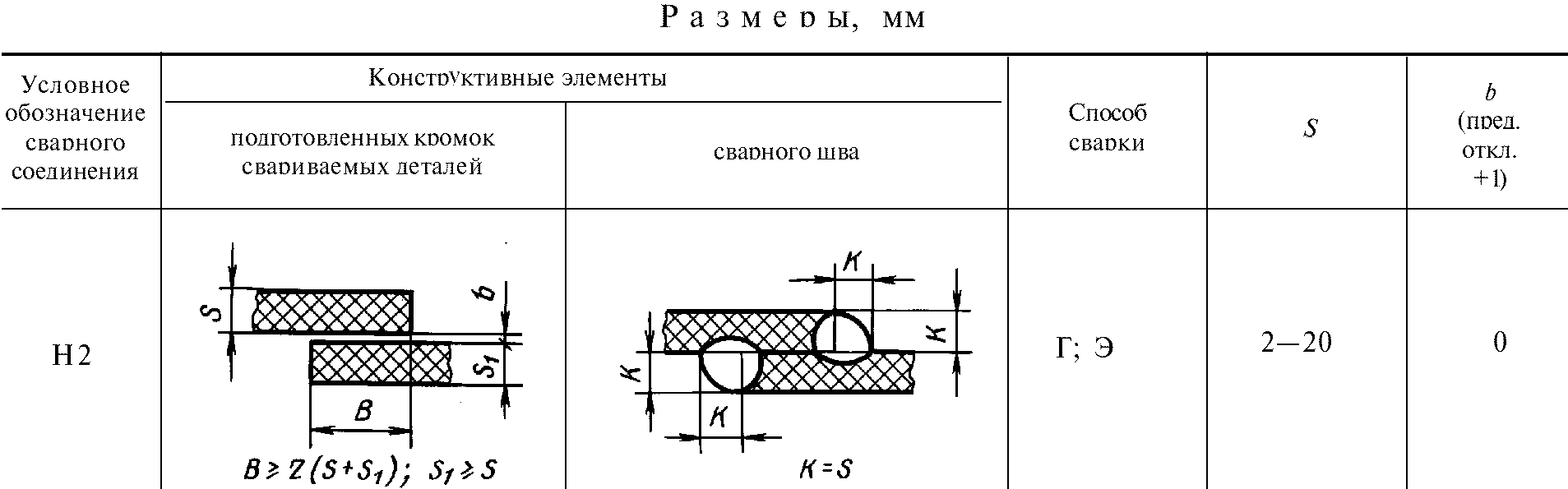

рис. 37

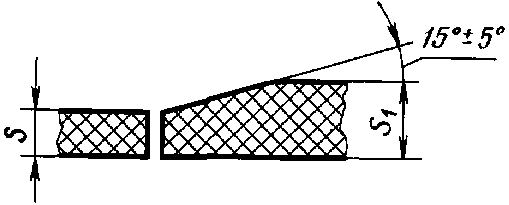

5. При разнице в толщине свариваемых деталей свыше 1 мм на детали, имеющей большую толщину S_{1} , должен быть сделан скос с одной или двух сторон до толщины более тонкой детали S, как указано на черт. 1, 2 и 3. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

рис. 38

Черт. 1

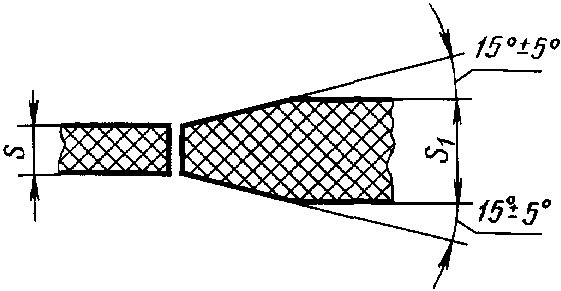

рис. 39

Черт. 2

рис. 40

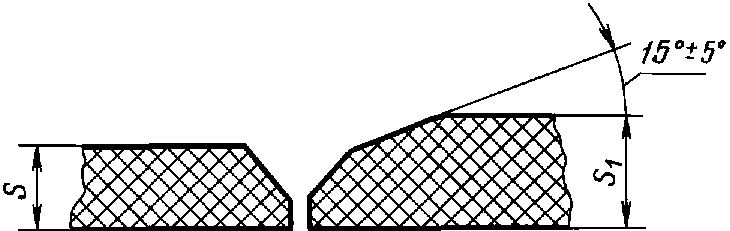

Черт. 3

6. Для расчетных сварных соединений катет углового шва K должен быть установлен при проектировании соединений.

7. Предельные отклонения катета углового шва K от номинального значения должны соответствовать:

+1,0 мм — при K < 6 мм;

+1,5 мм при 6 <= K <= 12 мм;

+2,0 мм — при K > 12 мм.

8. Допускается усиление углового шва до 2 мм или ослабление до 3 мм.
