МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАТЕРИАЛЫ АСБЕСТОВЫЕ ФРИКЦИОННЫЕ ЭЛАСТИЧНЫЕ И ИЗДЕЛИЯ ИЗ НИХ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Friction flexible asbestos materials and products of them. Specifications

1 января 1998 года

Предисловие

1. Разработан МТК 73 «Асбестовые и безасбестовые фрикционные, уплотнительные теплоизоляционные материалы и изделия» (АООТ «НИИАТИ фирма ТИИР»).

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 10 от 04.10.96).

За принятие проголосовали:

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 3 июля 1997 г. № 241 межгосударственный стандарт ГОСТ 15960-96 введен непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4. Взамен ГОСТ 15960-79.

1. Область применения

Настоящий стандарт распространяется на вальцованные эластичные фрикционные асбестовые материалы (ленты) и изделия из них (накладки), применяемые в тормозных и фрикционных узлах машин и механизмов при сухом трении с поверхностной температурой трения до 200 °С.

Изделия из эластичного фрикционного материала работоспособны в районах с умеренным, тропическим и холодным климатом.

Обязательные требования к качеству продукции изложены в 3.2, 3.3, 4.3.1, таблице 4 (показатели 1, 3, 4, 5), разделе 6, 7.1 - 7.7.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.028-76 Система стандартов безопасности труда. Респираторы ШБ-1 «Лепесток». Технические условия

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 2874-82 <*> Вода питьевая. Гигиенические требования и контроль за качеством

ГОСТ 3443-87 Отливки из чугуна с различной формой графита. Методы определения структуры

ГОСТ 6507-90 Микрометры. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 10541-78 Масла моторные универсальные и для автомобильных карбюраторных двигателей. Технические условия

ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия

ГОСТ 12026-76 Бумага фильтровальная лабораторная. Технические условия

ГОСТ 24104-88 <**> Весы лабораторные общего назначения и образцовые. Общие технические условия

ГОСТ 27513-87 Изделия фрикционные. Маркировка, упаковка, транспортирование и хранение.

<*> На территории Российской Федерации действует ГОСТ Р 51232-98 (здесь и далее).

<**> С 1 июля 2002 г. введен в действие ГОСТ 24104-2001.

3. Основные параметры и размеры

3.1. В зависимости от назначения изделий эластичные фрикционные асбестовые материалы изготовляют трех марок (таблица 1).

3.2 Размеры лент должны соответствовать указанным в таблице 2.

В миллиметрах

Примечание. Коды ОКП лент приведены в Приложении А.

3.3 Размеры накладок должны соответствовать указанным в таблице 3.

В миллиметрах

Примечание. По согласованию с потребителем допускается изготовлять накладки других размеров.

Пример условного обозначения ленты из фрикционного эластичного асбестового материала марки ЭМ-1 толщиной 5 мм и шириной 90 мм:

То же для накладки из материала марки ЭМ-2 толщиной 5 мм, шириной 56 мм, длиной 250 мм:

4. Технические требования

4.1. Материалы и изделия должны быть изготовлены в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Для накладок допускается согласовывать чертежи между изготовителем и потребителем.

4.2. Материалы и изделия изготовляют в виде вальцованных накладок, шлифованных без отверстий под заклепки и в виде нешлифованных вальцованных прямых лент длиной от 1000 мм и свернутых в рулоны длиной до 8000 мм. В рулоне допускается не более двух отрезков длиной не менее 2000 мм.

4.3 Характеристики

4.3.1. По физико-механическим показателям материалы и изделия должны соответствовать значениям, указанным в таблице 4.

4.3.2. На рабочей поверхности изделий не допускаются трещины длиной более 1/3 ширины изделия.

4.3.3. Допускаемые отклонения внешнего вида, не влияющие на эксплуатационные свойства материалов и изделий, не должны превышать указанных в таблице 5.

4.3.4 Дополнительные показатели приведены в Приложении Б.

4.4. Маркировка, упаковка лент, накладок и упаковочной единицы — по ГОСТ 27513.

На ярлыке или штампе упаковочной единицы указывают размер лент или обозначение накладки, количество в квадратных метрах или штуках. Для сертифицированной продукции на ярлык или штамп или сопроводительную техническую документацию дополнительно наносят изображение знака соответствия.

5. Требования безопасности

5.1. Изделия из материалов не взрывоопасны и при непосредственном контакте не оказывают вредного воздействия на организм человека.

5.2. При механической обработке и испытании изделий в воздух рабочей зоны возможно выделение асбесторезиновой пыли, обладающей фиброгенным действием.

Асбесторезиновая пыль не обладает раздражающим, сенсибилизирующим, канцерогенным действием и способностью к кумуляции в организме человека в соответствии с ГОСТ 12.1.005. Пыль не образует токсичных соединений в воздушной среде и сточных водах в присутствии других веществ.

Предельно допустимая концентрация (ПДК) асбесторезиновой пыли в воздухе рабочей зоны производственных помещений 10 мг/м3 (максимально разовая) и 4 мг/см3 (среднесменная), класс опасности III (Ф).

5.3. Контроль за содержанием асбесторезиновой пыли в воздухе рабочей зоны осуществляют в соответствии с требованиями.

5.4. Работающие с изделиями из эластичных фрикционных материалов обеспечиваются специальной одеждой и защитными средствами, защита органов дыхания — респираторами типа «Лепесток» по ГОСТ 12.4.028.

5.5. Участок механической обработки и испытания изделий должен быть оборудован приточно-вытяжной вентиляцией, фиксированные места выделения пыли — местными отсосами.

Воздух, удаляемый от станков механической обработки, перед выбросом в атмосферу должен подвергаться очистке в соответствии с требованиями нормативной документации.

5.6. Материалы и изделия из эластичных фрикционных материалов горючи. Температура самовоспламенения 415 °С.

Средства пожаротушения — вода, воздушно-механическая и химические пены.

5.7. Отходы после механической обработки изделий (класс опасности IV) должны собираться в бумажные или полиэтиленовые мешки и вывозиться на полигон захоронения. Захоронение отходов проводят в соответствии с требованиями санитарных служб.

6. Правила приемки

6.1. Материалы и изделия принимают партиями. Партия должна состоять из рулонов лент или отрезков прямой ленты одной марки и размера не более 500 м2 или накладок одного размера не более 10000 шт. Каждая партия материалов и изделий должна сопровождаться документом о качестве, содержащим:

товарный знак и (или) наименование предприятия-изготовителя;

марку материала;

размер ленты или обозначение накладок;

дату изготовления;

номер партии;

количество в квадратных метрах или штуках;

штамп службы технического контроля;

обозначение настоящего стандарта;

результаты проведенных испытаний;

подтверждение о соответствии материалов и изделий требованиям настоящего стандарта.

6.2 Каждую партию материалов и изделий подвергают приемосдаточным испытаниям в следующем объеме:

по внешнему виду — 100%;

по размерам — не менее пяти накладок, отрезков прямой ленты или рулонов лент;

по физико-механическим показателям — три накладки, отрезка или рулона лент.

6.3. Потребитель имеет право проводить выборочный контроль изделий на соответствие требованиям таблиц 2 - 5 и 4.4.

Объем и периодичность испытаний устанавливает предприятие-потребитель в зависимости от текущего уровня качества.

6.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей проводят повторные испытания по этому показателю на удвоенном объеме выборки, взятом от той же партии изделий.

Результаты повторных испытаний распространяют на всю партию.

7. Методы испытаний

7.1 Внешний вид материалов и изделий контролируют визуально.

Размеры допускаемых отклонений по внешнему виду, указанных в таблице 5, определяют измерительным инструментом, обеспечивающим погрешность не более 0,1 мм.

7.2 Контроль размеров

7.2.1. Ширину лент, отрезков лент и накладок измеряют в трех местах штангенциркулем по ГОСТ 166 с ценой деления 0,1 мм по длине изделия (по краям и в середине).

За результат принимают среднеарифметическое результатов трех измерений, округленное до первого десятичного знака, при этом результат каждого измерения должен соответствовать размерам, указанным в таблицах 2 и 3.

7.2.2. Толщину лент, отрезков лент и накладок измеряют толщиномером ТР 25-100Б, ТР 25-60Б с ценой деления 0,1 мм по ГОСТ 11358 в трех местах, указанных в 7.2.1.

За результат принимают среднеарифметическое результатов трех измерений, округленное до первого десятичного знака, при этом результат каждого измерения должен соответствовать размерам, указанным в таблицах 2 и 3.

7.2.3. Длину ленты, отрезков прямой ленты и накладок определяют металлической рулеткой с ценой деления 1 мм по ГОСТ 7502 или металлической линейкой по ГОСТ 427.

7.3 Отбор проб

Для определения физико-механических показателей используют накладки, отрезки или рулоны лент, отобранные по 6.2.

От каждого отобранного отрезка ленты или рулона отрезают по одному образцу длиной не менее 1 м.

7.4 Определение коэффициента трения и линейного износа

Коэффициент трения и линейный износ определяют на лабораторной машине трения.

Метод определения коэффициента трения основан на измерении силы трения, возникающей при фрикционном взаимодействии испытуемых образцов и металлического контртела.

Метод определения линейного износа основан на измерении толщины образцов в результате износа при заданном постоянном моменте трения в течение заданного промежутка времени и заданной температуры до и после испытаний.

7.4.1 Отбор образцов

7.4.1.1. Для проведения испытания от каждой пробы, отобранной в соответствии с 7.3, вырезают два образца с поверхностью трения 22 x 27 мм и предельным отклонением +/- 0,5 мм. Толщина образцов должна быть равна толщине изделия.

При испытании накладок шириной менее 22 мм из каждой отобранной накладки вырезают четыре образца размером 11 x 27 мм с предельным отклонением +/- 0,25 мм. Испытания проводят на двух образцах размером 22 x 27 мм, каждый составленный из двух образцов размером 11 x 27 мм.

7.4.1.2. Металлическое контртело используют многократно. С целью устранения канавок, рисок и прижогов допускается шлифовка рабочей поверхности контртела, при этом его толщина должна быть не менее 10 мм.

7.4.2 Оборудование и средства измерения

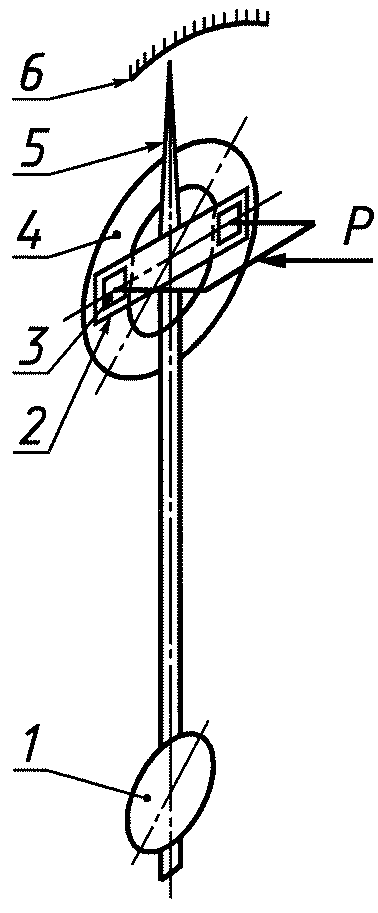

Лабораторная машина трения, схема которой приведена на рисунке 1.

Узел трения состоит из металлического контртела в виде кольца, в контакте с которым находятся два фрикционных образца.

Трение образцов должно происходить по сухому чугунному кольцу (серый чугун марки СЧ 15 по ГОСТ 1412) для материала марок ЭМ-1 и ЭМ-2 или по стальному кольцу для материала марки ЭМ-2 (сталь 20 по ГОСТ 1050).

Структура чугуна должна соответствовать следующим баллам по ГОСТ 3443:

по графиту — (ПГф1 — ПГф2); (ПГд45 — ПГд90); (ПГр1 — ПГр3); (ПГ4 — ПГ6);

по металлической основе — П70 (Ф30) — П (Ф0); ПД1,0 — ПД1,6.

Твердость чугуна по Бринеллю должна быть (170 — 190) HB.

Параметр начальной шероховатости рабочей поверхности контртела Ra = 2,5 мкм по ГОСТ 2789.

Для измерения толщины образцов применяют микрометр типа МК 25 по ГОСТ 6507.

7.4.3 Условия испытаний и приработки

Линейная скорость по средней линии образцов (7,25 +/- 0,25) м/с.

Давление на образцы при определении коэффициента трения и приработке (0,27 +/- 0,02) МПа.

Температура (110 +/- 10) °С.

Момент трения при определении линейного износа (11,6 +/- 0,5) Н x м.

7.4.4 Проведение испытания

Перед испытанием образцы прирабатывают к чугунному или стальному кольцу при условиях, указанных в 7.4.3.

Приработка считается законченной, если на рабочей поверхности образцов образовались следы износа на площади не менее 90%. Контроль проводят визуально.

7.4.4.1 Определение коэффициента трения

Для определения коэффициента трения измеряют момент трения при достижении температуры (110 +/- 10) °С через каждые (5 +/- 1) мин в течение (45 +/- 1) мин (10 измерений) и вычисляют среднеарифметическое 10 измерений для каждой пары образцов отдельно.

7.4.4.2 Обработка результатов

Коэффициент трения f вычисляют по формуле

где M_{\text{тр}} — среднеарифметическое результатов 10 измерений момента трения, Н x м;

N — номинальная нагрузка на образцы, равная 321 Н;

R_{\text{тр}} — средний радиус трения образцов, равный 0,1 м.

Вычисления проводят с точностью до третьего десятичного знака.

За результат испытаний принимают среднеарифметическое значение коэффициента трения всех испытуемых пар образцов, округленное до второго десятичного знака, при этом единичное значение коэффициента трения не должно превышать 10%.

Погрешность метода определения коэффициента трения — не более +/- 9%.

7.5 Определение линейного износа

Линейный износ определяют на образцах, испытанных по 7.4.4.1 при постоянном моменте трения.

После проведения испытаний по 7.4.4.1 образцы извлекают из гнезд держателя образцов. На нерабочую поверхность каждого образца наносят четыре метки по углам и измеряют толщину микрометром в отмеченных точках.

Образцы вновь устанавливают в гнезда образцедержателей, которые они занимали при испытании по 7.4.4.1, и проводят испытания в течение (120 +/- 5) мин.

После испытания образцы извлекают из гнезд и измеряют толщину образцов в отмеченных ранее четырех точках.

7.5.1 Обработка результатов

Линейный износ образцов \Delta l , в миллиметрах, вычисляют по формуле

где l_{1} — среднеарифметическое результатов измерений толщины обоих образцов до испытания, мм;

l_{2} — среднеарифметическое результатов измерений толщины обоих образцов после испытания, мм.

Вычисления проводят с точностью до третьего десятичного знака.

За результат испытания принимают среднеарифметическое линейного износа всех пар образцов, округленное до второго десятичного знака, при этом единичные значения износа не должны выходить за норму более 10%.

Погрешность метода определения износа — не более +/- 10%.

7.6 Определение увеличения массы образца при воздействии воды и масла

7.6.1 Аппаратура и материалы

Весы лабораторные общего назначения по ГОСТ 24104 с погрешностью взвешивания не более 0,005 г.

Вода питьевая по ГОСТ 2874.

Масло моторное марок \text{М} - 5\text{з}/10\text{Г}_{1} или М-6з/10В по ГОСТ 10541 или масло моторное другой марки вязкостью (9,5 — 11) мм2/с при температуре 100 °С.

Бумага фильтровальная по ГОСТ 12026 или аналогичный адсорбирующий материал.

7.6.2 Проведение испытания

Испытывают образцы размером 30 x 60 мм.

При испытании накладок шириной менее 30 мм за ширину образца принимают ширину накладки.

Образцы, предварительно взвешенные с погрешностью +/- 0,01 г, помещают на (4 +/- 0,25) ч в питьевую воду или моторное автомобильное масло.

Испытания проводят при температуре (20_{- 3}^{+ 7})°C .

После испытания излишки воды или масла тщательно удаляют с поверхности образцов фильтровальной бумагой или аналогичным адсорбирующим материалом и взвешивают с той же погрешностью.

7.6.3 Обработка результатов

Увеличение массы при воздействии воды или масла X, в процентах, вычисляют по формуле

где m — масса образца до испытания, г;

m_{1} — масса образца после испытаний, г.

Вычисления проводят с точностью до второго десятичного знака.

За результат испытания принимают среднеарифметическое результатов всех определений, округленное до первого десятичного знака, при этом увеличение массы каждого образца должно соответствовать значению, указанному в таблице 4.

7.7 Определение устойчивости материалов на изгиб

Устойчивость материалов на изгиб определяют, сгибая их на 180° вокруг стержня диаметром, в 40 раз большим их толщины.

8. Транспортирование и хранение

8.1 Транспортирование и хранение — по ГОСТ 27513.

Материалы и изделия должны храниться в закрытых складских помещениях, на расстоянии не менее 1 м от отопительных приборов.

9. Гарантии изготовителя

9.1. Изготовитель гарантирует соответствие эластичных асбестовых фрикционных материалов и изделий из них требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

9.2. Гарантийный срок хранения материалов и изделий — 5 лет со дня их изготовления.

Таблица Б.1
