ГОСТ 15830-84. Государственный стандарт Союза ССР. Обработка металлов давлением. Штампы. Термины и определения
(введен в действие Постановлением Госстандарта СССР от 12.04.1984 № 1270)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 15830-70"]:::rst n1["ГОСТ 15830-75"]:::rst n2["ГОСТ 15830-84"]:::doc click n2 "https://bukva.ai/docs/gost-15830-84" "ГОСТ 15830-84. Государственный стандарт Союза ССР. Обработка металлов давлением. Штампы. Термины и определения (введен в действие Постановлением Госстандарта СССР от 12.04.1984 N 1" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Постановлением Государственного комитета СССР по стандартам от 12 апреля 1984 г. № 1270
Pressure metal working. Die-tools.
Terms and definitions
Постановлением Государственного комитета СССР по стандартам от 12 апреля 1984 г. № 1270 срок введения установлен
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных видов штампов для обработки металлов давлением, их сборочных единиц и деталей.
Термины, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены пометой «Ндп».
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять, когда исключена возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено и, соответственно, в графе «Определение» поставлен прочерк.
В стандарте приведен алфавитный указатель содержащихся в нем терминов.
В стандарте имеется рекомендуемое приложение 1, содержащее правила построения наименований штампов, их узлов и деталей, справочное приложение 2, содержащее виды штампов по универсальности применения и технологическому признаку, и рекомендуемое приложение 3, содержащее термины и определения понятий, связанных со штампами.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, а недопустимые синонимы — курсивом.
| Термин | Определение | |
| ОБЩИЕ ПОНЯТИЯ | ||

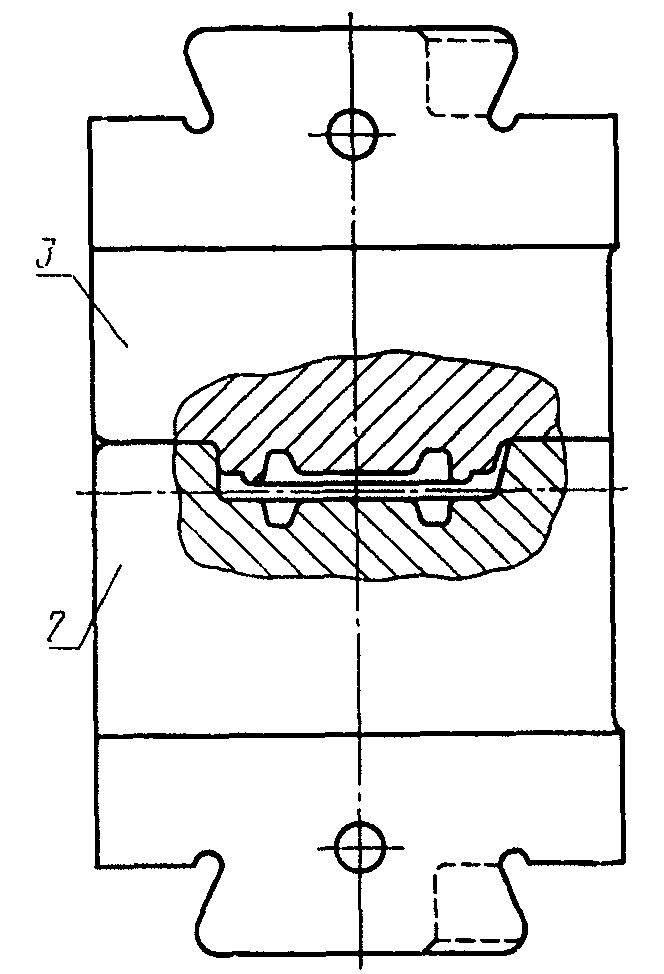

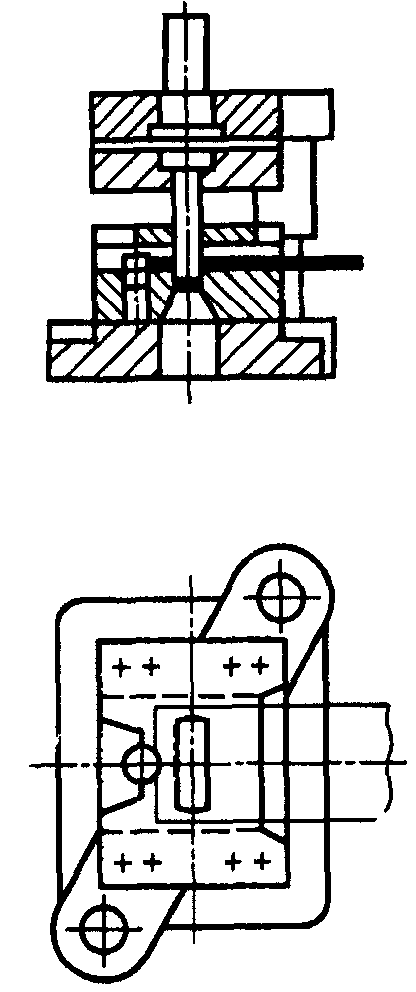

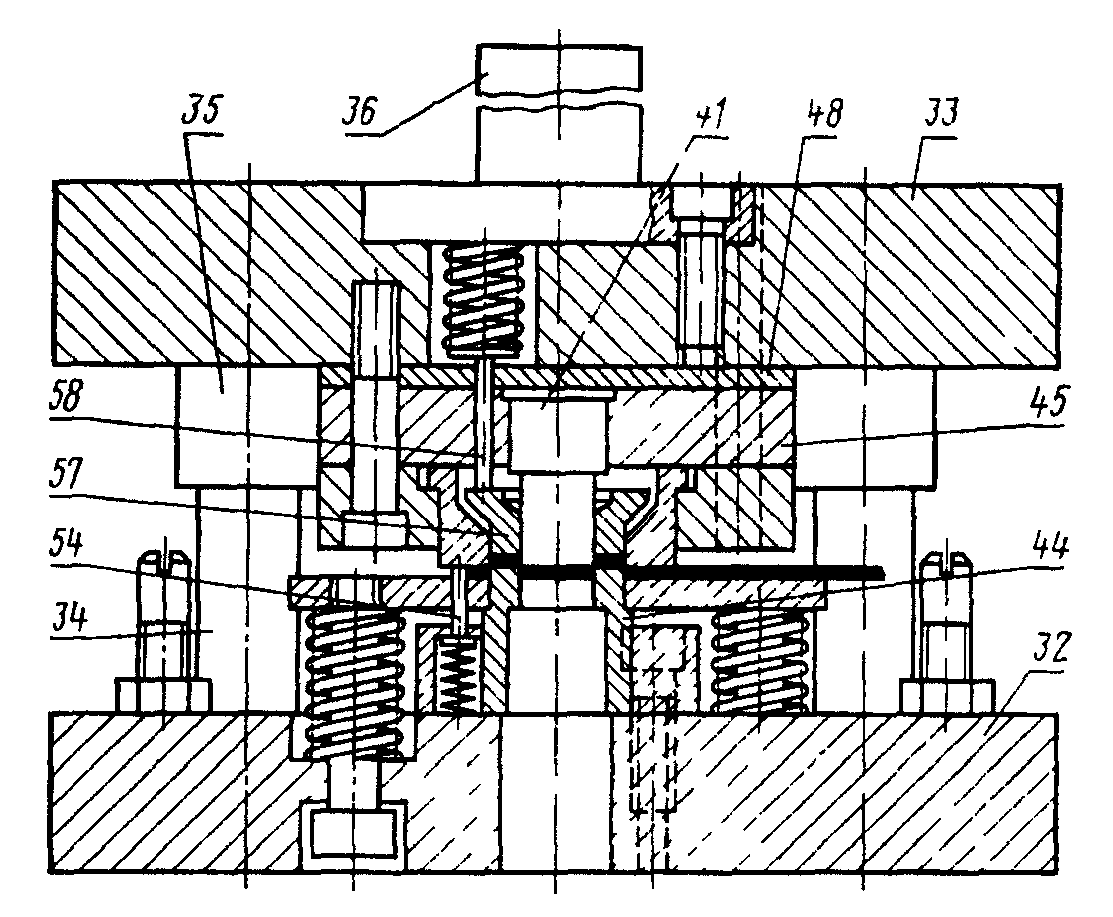

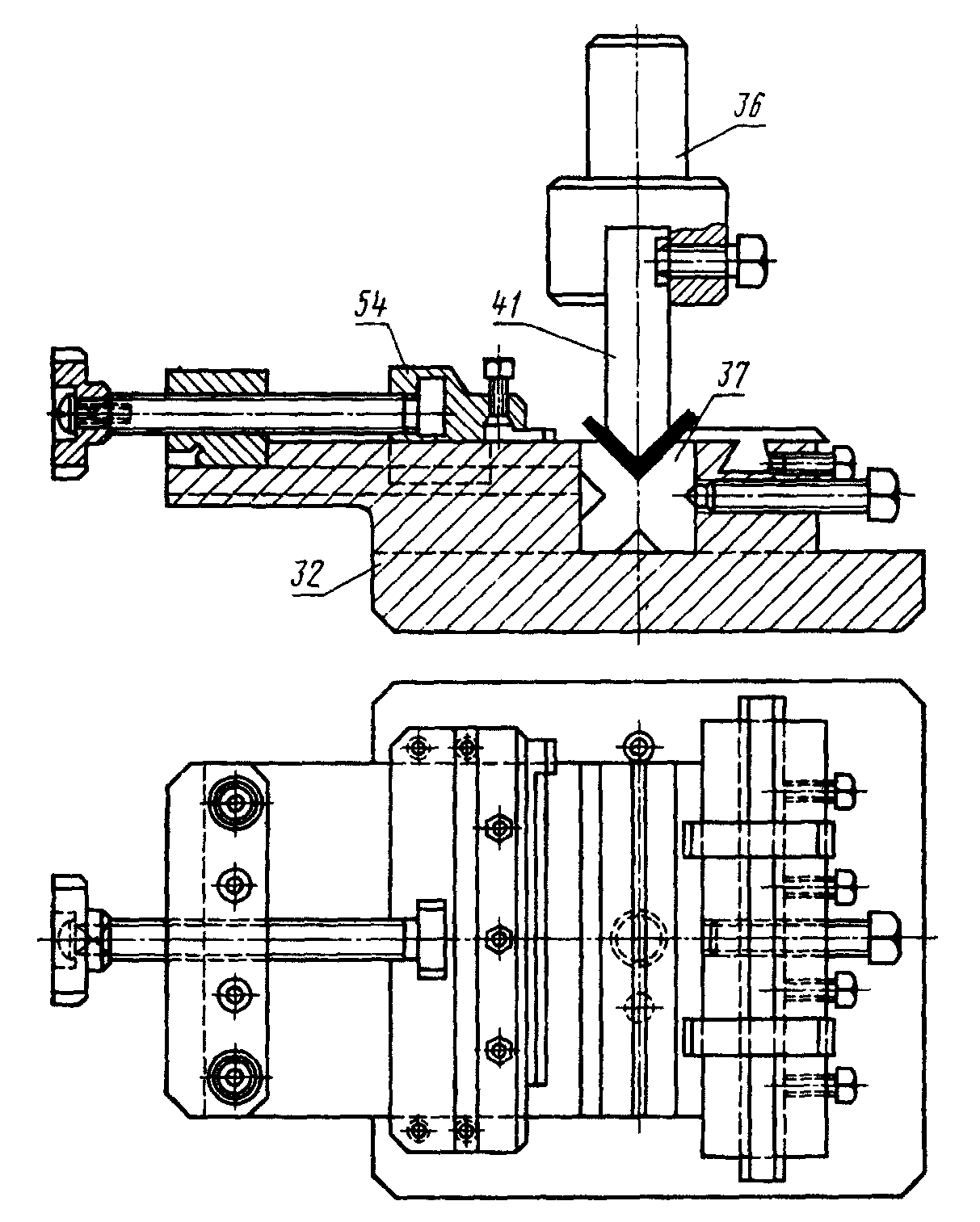

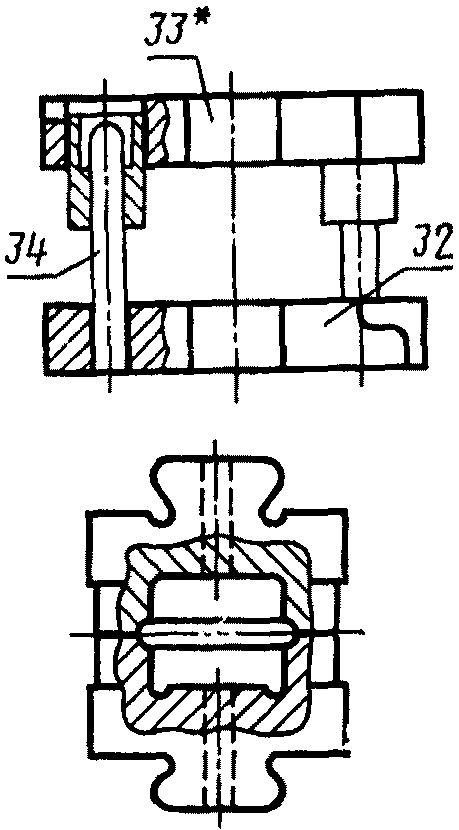

| 1. | Штамп | Технологическая оснастка, посредством которой заготовка приобретает форму и (или) размеры, соответствующие поверхности или контуру рабочих элементов штампа |
| 2. | Нижняя часть штампа | Часть штампа, прикрепляемая к нижнему рабочему органу кузнечно-прессовой машины (см. приложение 1, черт. 1) <*> |
| -------------------------------- <*> На чертежах в основной части стандарта и в приложении 1 номер позиции соответствует номеру термина. | ||
| 3. | Верхняя часть штампа | Часть штампа, прикрепляемая к верхнему рабочему органу кузнечно-прессовой машины (см. приложение 1, черт. 1) |
| 4. | Открытый штамп | Штамп, в котором предусмотрено образование штамповочного облоя |
| 5. | Закрытый штамп | Штамп, в котором не предусмотрено образования штамповочного облоя |
| ВИДЫ ШТАМПОВ ПО ТЕХНОЛОГИЧЕСКОМУ ПРИЗНАКУ | ||
| 6. | Штамп простого действия | Штамп для выполнения одной или нескольких одноименных технологических операций на одной позиции за один ход подвижной части штампа (см. приложение 1, черт. 2) |
| 7. | Штамп совмещенного действия | Штамп для выполнения разноименных технологических операций или технологических переходов на одной позиции за один ход подвижной части штампа (см. приложение 1, черт. 4) |
| 8. | Штамп последовательного действия | Штамп для выполнения нескольких технологических операций или технологических переходов на нескольких позициях за соответствующее число ходов подвижной части штампа (см. приложение 1, черт. 3) |
| ВИДЫ ШТАМПОВ ПО УНИВЕРСАЛЬНОСТИ ПРИМЕНЕНИЯ | ||
| 9. | Специальный штамп Ндп. Специализированный штамп | Штамп для изготовления только заданных изделий |
| 10. | Универсальный штамп | Штамп для изготовления различных изделий (см. приложение 1, черт. 5) |
| ВИДЫ ШТАМПОВ ПО ОСОБЕННОСТЯМ СБОРКИ | ||
| 11. | Неразборный штамп | Штамп, собираемый из узлов и деталей, используемых только в данном штампе |
| 12. | Штамп со сменными рабочими элементами | Штамп, в котором предусмотрена замена пуансона и матрицы (см. приложение 1, черт. 6) |
| 13. | Штамп со сменным пакетом | См. приложение 1, черт. 7 |
| 14. | Штамп со сменным сборным пакетом | |
| 15. | Сборный штамп | Штамп, собираемый из узлов и деталей, многократно используемых в различных штампах |
| УЗЛЫ И ДЕТАЛИ ШТАМПОВ | ||
| 16. | Рабочий элемент штампа | Основная деталь или узел штампа, выполняющая разделительные или формоизменяющие операции |
| 17. | Блок штампа Блок | Узел штампа для крепления пакета штампа и (или) совмещения рабочих элементов при штамповке |
| 18. | Универсальный блок штампа Универсальный блок | Блок штампа, предназначенный для эксплуатации со сменными пакетами штампа |

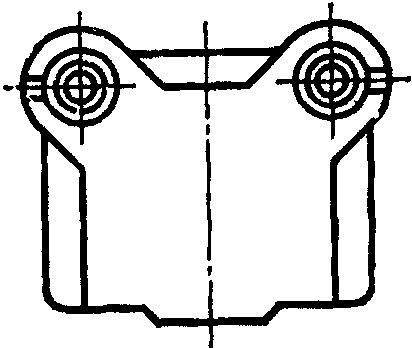

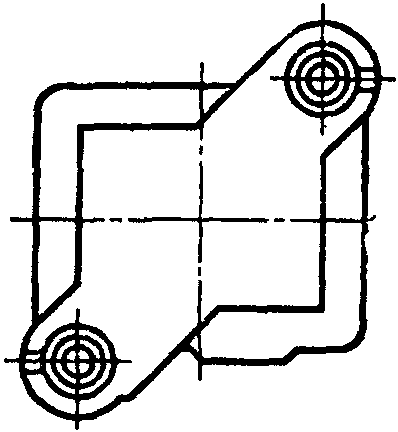

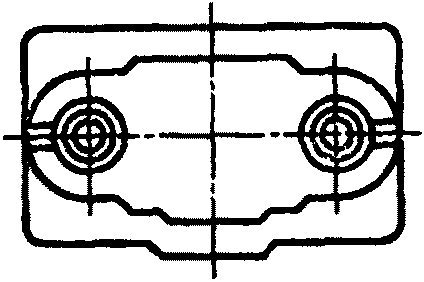

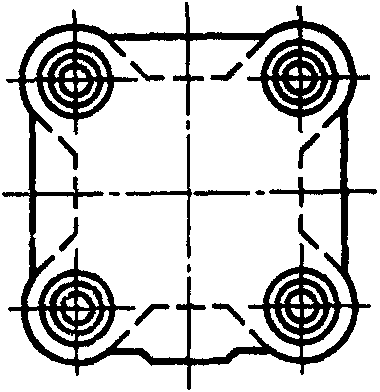

| 19. | Блок штампа с диагональным расположением направляющих узлов Ндп. Блок штампа с угловым расположением направляющих узлов |  |
| 20. | Блок штампа с осевым расположением направляющих узлов Ндп. Блок штампа с симметричным расположением направляющих узлов |  |
| 21. | Блок штампа с задним расположением направляющих узлов |  |
| 22. | Блок штампа с четырьмя направляющими узлами |  |
| 23. | Направляющий узел штампа Направляющий узел | Узел штампа для совмещения частей штампа при их перемещении относительно друг друга |
| 24. | Цилиндрический направляющий узел штампа | Направляющий узел штампа, имеющий цилиндрическую направляющую поверхность |
| 25. | Цилиндрический направляющий узел скольжения штампа Направляющий узел скольжения |  |

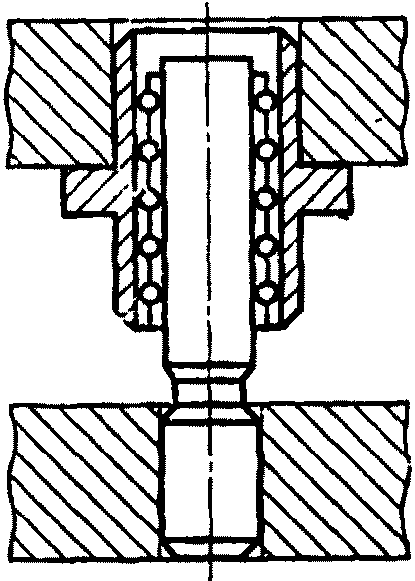

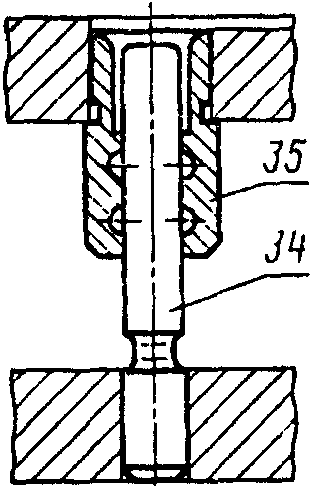

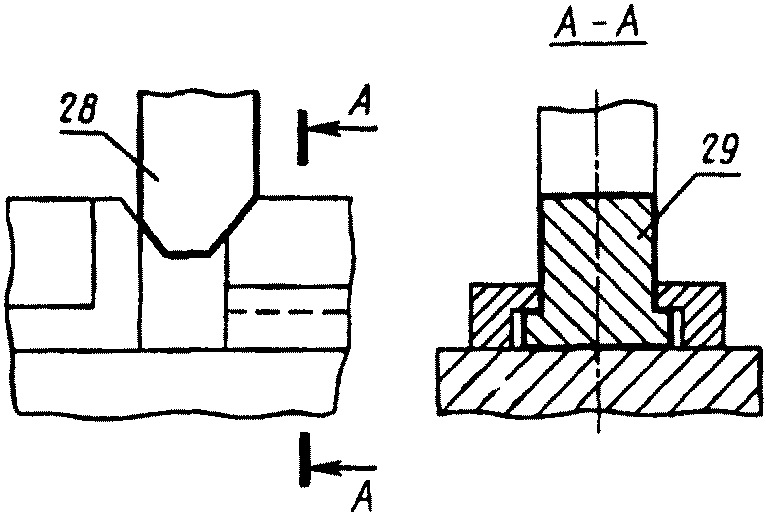

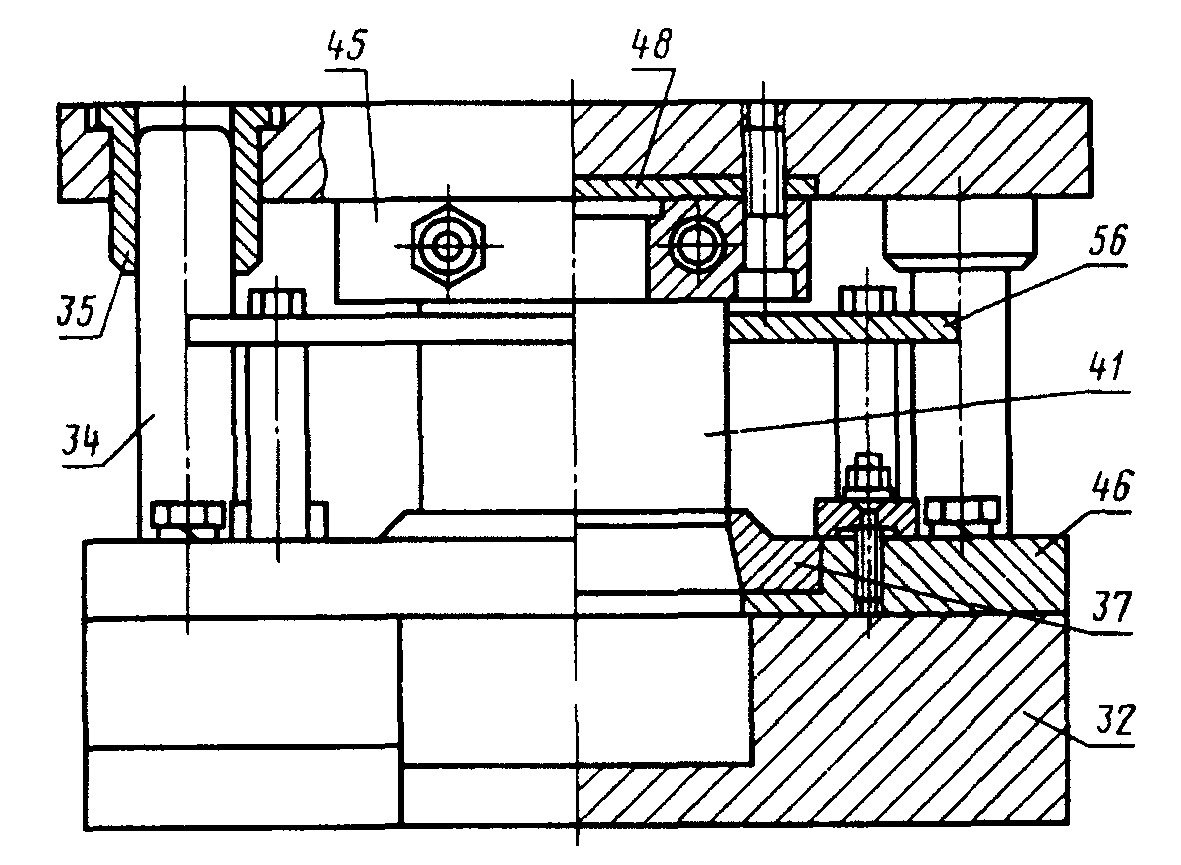

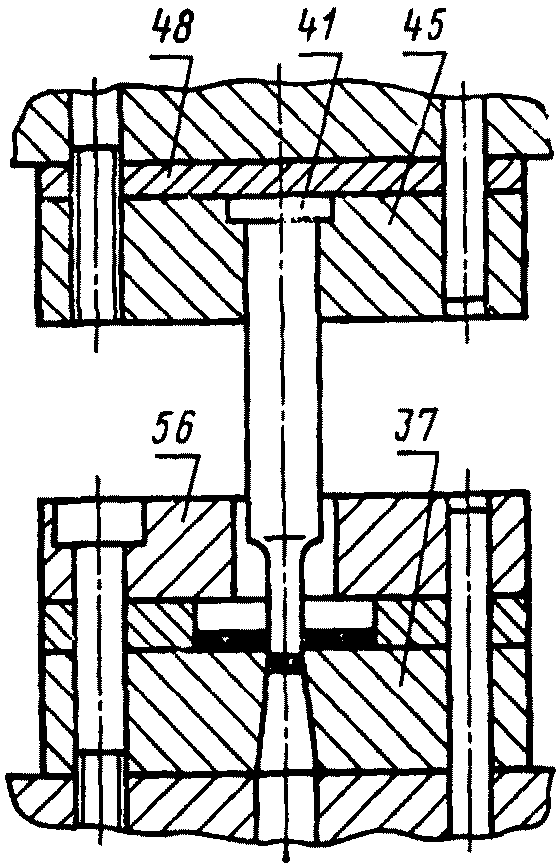

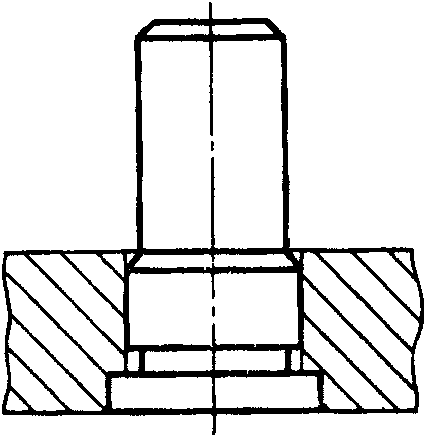

| 26. | Цилиндрический направляющий узел качения штампа Направляющий узел качения |  |
| 27. | Плоский направляющий узел штампа | Направляющий узел штампа, имеющий одну или несколько плоских направляющих поверхностей |
| 28. | Клин штампа Клин | Деталь штампа для изменения направления действия усилия |
| 29. | Ползушка штампа Ползушка | Деталь штампа, воспринимающая усилие клина и передающая его другим деталям штампа |
| 30. | Пакет штампа Пакет | Узел для фиксации и (или) крепления рабочих элементов штампа, закрепляемый в блоке штампа  |
| 31. | Пакет штампа со сменными рабочими элементами | |
| 32. | Нижняя плита штампа Нижняя плита | См. чертеж к термину 17 |
| 33. | Верхняя плита штампа Верхняя плита | См. чертеж к термину 17 |
| 34. | Направляющая колонка штампа Направляющая колонка | Деталь цилиндрического направляющего узла штампа, имеющая наружную направляющую поверхность (см. чертеж к термину 25) |
| 35. | Направляющая втулка штампа Втулка | Деталь цилиндрического направляющего узла штампа, имеющая внутреннюю направляющую поверхность (см. чертеж к термину 25) |
| 36. | Хвостовик штампа Хвостовик | Деталь штампа для центрирования и (или) крепления верхней части штампа к ползуну пресса |
| 37. | Матрица штампа Матрица | Рабочий элемент штампа, охватывающий материал и (или) являющийся неподвижным (см. чертеж к термину 30) |
| 38. | Секция матрицы штампа Секция матрицы | Часть матрицы штампа, образующая в сочетании с другими секциями рабочий контур матрицы (см. чертеж к термину 39) |
| 39. | Секционная матрица штампа Секционная матрица |  |
| 40. | Вставка штампа Вставка | Сменная часть рабочего элемента штампа (см. чертеж к термину 39) |
| 41. | Пуансон штампа Пуансон Ндп. Копир Шаблон Прошивник | Рабочий элемент штампа, охватываемый штампуемым материалом при штамповке и (или) являющийся подвижным (см. чертеж к термину 30) |

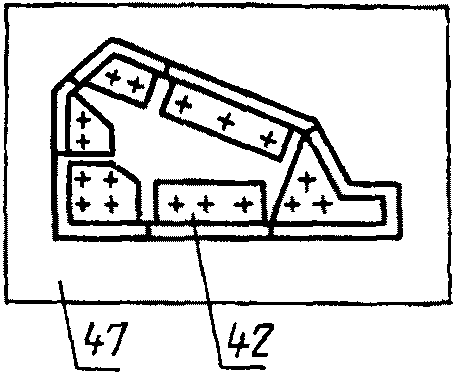

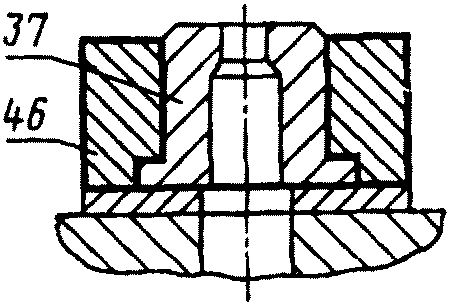

| 42. | Секция пуансона штампа Секция пуансона | Часть пуансона штампа, образующая в сочетании с другими секциями пуансона рабочий контур пуансона (см. чертеж к термину 43) |
| 43. | Секционный пуансон штампа Секционный пуансон |  |
| 44. | Пуансон-матрица штампа Пуансон-матрица | Рабочий элемент штампа, имеющий признаки пуансона и матрицы штампа (см. приложение 1 черт. 4) |
| 45. | Пуансонодержатель штампа Пуансонодержатель | Деталь штампа для центрирования и крепления пуансона и (или) пуансон-матрицы штампа (см. чертеж к термину 30) |
| 46. | Матрицедержатель штампа Матрицедержатель | Деталь штампа для центрирования и крепления матрицы штампа |
| 47. | Обойма штампа Обойма | Деталь штампа для взаимной фиксации секций матрицы, пуансона или пуансон-матрицы (см. чертеж к термину 43) |
| 48. | Подкладная плитка штампа Плитка | Деталь штампа для предохранения верхней и нижней плит штампа от деформации (см. чертеж к термину 30) |
| 49. | Направляющая планка штампа Планка | Деталь штампа для направления заготовки в штампе |

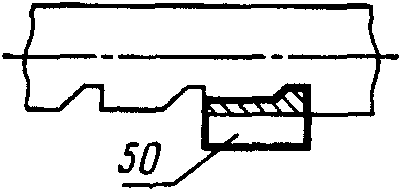

| 50. | Шаговый нож штампа Нож | Пуансон штампа, обеспечивающий точность подачи заготовок в виде полосы или ленты |

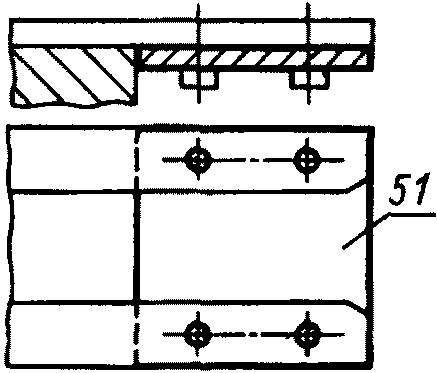

| 51. | Опорная планка штампа Опорная планка Ндп. Лоток | Деталь штампа, предохраняющая полосу или ленту от изгиба при подаче ее в рабочую зону штампа |

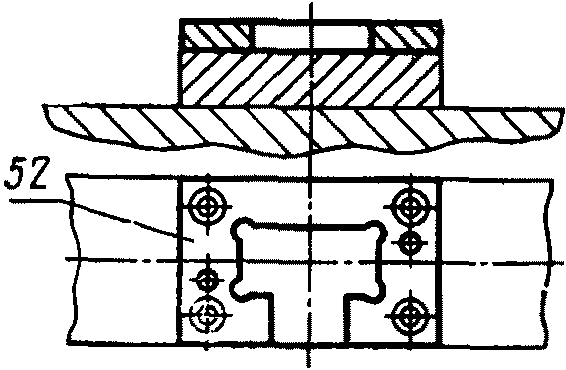

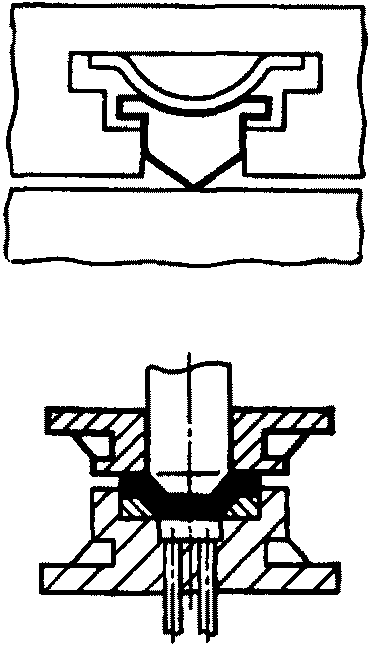

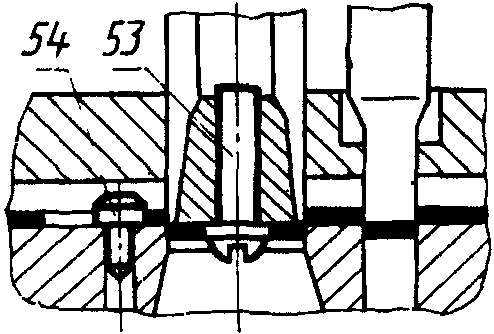

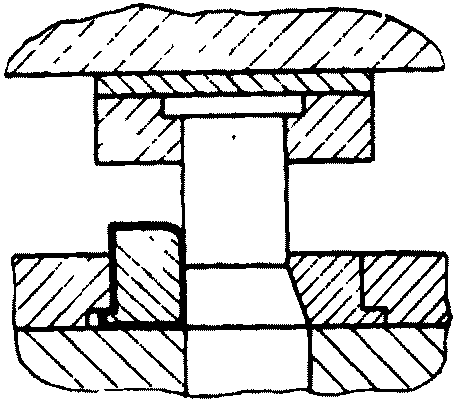

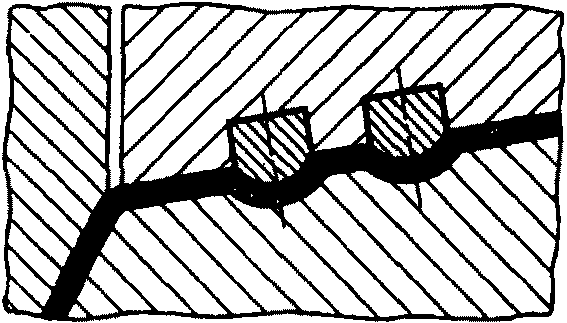

| 52. | Трафарет штампа Трафарет | Деталь штампа для ориентации штучных заготовок в штампе по контуру |
| 53. | Фиксатор штампа Фиксатор Ндп. Ловитель | Деталь штампа для центрирования по отверстиям заготовки в штампе |
| 54. | Упор штампа Упор | Деталь штампа для ограничения подачи заготовки в штампе (см. чертеж к термину 53) |
| 55. | Прижим штампа Прижим | Деталь штампа для прижатия штампуемой заготовки к рабочим поверхностям и (или) базам |
| 56. | Съемник штампа Съемник | Деталь штампа для съема изделия или отхода с пуансона или пуансон-матрицы штампа (см. чертеж к термину 30) |
| 57. | Выталкиватель штампа Выталкиватель | Деталь штампа для выталкивания изделия или отхода из полости матрицы или пуансон-матрицы штампа (см. приложение 1, черт. 4) |
| 58. | Толкатель штампа Толкатель | Деталь штампа для передачи усилия исполнительному механизму штампа (см. приложение 1, черт. 4) |
| 59. | Траверса штампа Траверса | Деталь штампа для распределения и передачи усилия толкателям штампа |
| 60. | Буфер штампа Буфер | Упругий элемент или узел штампа с упругим элементом, обеспечивающий необходимое усилие для прижима и (или) выталкивания штампуемой детали или заготовки |
| 61. | Противоотжим штампа Противоотжим | Деталь штампа для предохранения другой детали или части штампа от смещения или изгиба |
| 62. | Ограничитель штампа Ограничитель | Деталь штампа для ограничения хода подвижной части штампа |
| 63. | Отлипатель штампа Отлипатель | Деталь или узел штампа для исключения прилипания штампованных деталей или отхода |
| 64. | Сбрасыватель штампа Сбрасыватель Ндп. Выбрасыватель | Деталь или узел штампа для удаления штампованной детали или заготовки и (или) отхода из зоны штамповки |
| 65. | Перетяжное ребро Ндп. Тормозное ребро Тормозной порог | Деталь штампа для создания усилия торможения листовой заготовки при втягивании ее в матрицу штампа при вытяжке |
| 66. | Перетяжной порог штампа Перетяжной порог | Выступающая часть или отдельный элемент матрицы штампа, расположенные на ее вытяжной кромке и предназначенные для усиления торможения листовой заготовки при втягивании ее в матрицу при вытяжке |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
| Блок | 17 |
|---|---|
| Блок универсальный | 18 |
| Блок штампа | 17 |
| Блок штампа с диагональным расположением направляющих узлов | 19 |
| Блок штампа с задним расположением направляющих узлов | 21 |
| Блок штампа с осевым расположением направляющих узлов | 20 |
| Блок штампа с симметричным расположением направляющих узлов | 20 |
| Блок штампа с угловым расположением направляющих узлов | 19 |
| Блок штампа с четырьмя направляющими узлами | 22 |
| Блок штампа универсальный | 18 |
| Буфер | 60 |
| Буфер штампа | 60 |
| Вставка | 40 |
| Вставка штампа | 40 |
| Втулка | 35 |
| Втулка штампа направляющая | 35 |
| Выбрасыватель | 64 |
| Выталкиватель | 57 |
| Выталкиватель штампа | 57 |
| Клин | 28 |
| Клин штампа | 28 |
| Колонка направляющая | 34 |
| Колонка штампа направляющая | 34 |
| Копир | 41 |
| Ловитель | 53 |
| Лоток | 51 |
| Матрица | 37 |
| Матрица штампа | 37 |
| Матрица штампа секционная | 39 |
| Матрицедержатель | 46 |
| Матрицедержатель штампа | 46 |
| Нож | 50 |
| Нож штампа шаговый | 50 |
| Обойма | 47 |
| Обойма штампа | 47 |
| Ограничитель | 62 |
| Ограничитель штампа | 62 |
| Отлипатель | 63 |
| Отлипатель штампа | 63 |
| Пакет | 30 |
| Пакет штампа | 30 |
| Пакет штампа со сменными рабочими элементами | 31 |
| Планка | 49 |
| Планка опорная | 51 |
| Планка штампа направляющая | 49 |
| Планка штампа опорная | 51 |
| Плита верхняя | 33 |
| Плита нижняя | 32 |
| Плита штампа верхняя | 33 |
| Плита штампа нижняя | 32 |
| Плитка | 48 |
| Плитка штампа подкладная | 48 |
| Ползушка | 29 |
| Ползушка штампа | 29 |
| Порог перетяжной | 66 |
| Порог тормозной | 65 |
| Порог штампа перетяжной | 66 |
| Прижим | 55 |
| Прижим штампа | 55 |
| Противоотжим | 61 |
| Противоотжим штампа | 61 |
| Прошивник | 41 |
| Пуансон | 41 |
| Пуансон штампа | 41 |
| Пуансон штампа секционный | 43 |
| Пуансонодержатель | 45 |
| Пуансонодержатель штампа | 45 |
| Пуансон-матрица | 44 |
| Пуансон-матрица штампа | 44 |
| Пуансон секционный | 43 |
| Ребро перетяжное | 65 |
| Ребро тормозное | 65 |
| Сбрасыватель | 64 |
| Сбрасыватель штампа | 64 |
| Секция матрицы | 38 |
| Секция матрицы штампа | 38 |
| Секция пуансона | 42 |
| Секция пуансона штампа | 42 |
| Съемник | 56 |
| Съемник штампа | 56 |
| Толкатель | 58 |
| Толкатель штампа | 58 |
| Траверса | 59 |
| Траверса штампа | 59 |
| Трафарет | 52 |
| Трафарет штампа | 52 |
| Узел качения направляющий | 26 |
| Узел качения штампа направляющий цилиндрический | 26 |
| Узел направляющий | 23 |
| Узел скольжения направляющий | 23 |
| Узел скольжения штампа направляющий цилиндрический | 25 |
| Узел штампа направляющий | 23 |
| Узел штампа направляющий плоский | 27 |
| Узел штампа направляющий цилиндрический | 24 |
| Упор | 54 |
| Упор штампа | 54 |
| Фиксатор | 53 |
| Фиксатор штампа | 53 |
| Хвостовик | 36 |
| Хвостовик штампа | 36 |
| Часть штампа верхняя | 3 |
| Часть штампа нижняя | 2 |
| Шаблон | 41 |
| Штамп | 1 |
| Штамп закрытый | 5 |
| Штамп неразборный | 11 |
| Штамп открытый | 4 |
| Штамп последовательного действия | 8 |
| Штамп простого действия | 6 |
| Штамп сборный | 15 |
| Штамп совмещенного действия | 7 |
| Штамп со сменным пакетом | 13 |
| Штамп со сменным сборным пакетом | 14 |
| Штамп со сменными рабочими элементами | 12 |
| Штамп специальный | 9 |
| Штамп специализированный | 9 |
| Штамп универсальный | 10 |
| Элемент рабочий | 16 |
| Элемент штампа рабочий | 16 |
ПРАВИЛА ПОСТРОЕНИЯ НАИМЕНОВАНИЙ ШТАМПОВ, ИХ УЗЛОВ И ДЕТАЛЕЙ
1. Наименования штампов простого действия образуются при помощи выражения «Штамп простого действия для ...» с добавлением термина операции по ГОСТ 18970-85 в косвенном падеже.
Например: «Штамп простого действия для вытяжки».
2. Наименования штампов совмещенного и последовательного действия образуются при помощи выражения «Штамп совмещенного (последовательного) действия для ...» с добавлением терминов операций в косвенном падеже.
Например: «Штамп последовательного действия для вытяжки и обрезки».
3. Наименования универсальных штампов образуются при помощи выражения «Универсальный штамп для ...» с добавлением термина операции в косвенном падеже.
Например: «Универсальный штамп для вырубки».
4. В нормативно-технической документации наименование штампа допускается устанавливать следующим образом. «Штамп для ...» с добавлением наименования операции.
Например: «Штамп для вырубки», «Штамп для высадки и пробивки».
5. В случае, если для изготовления детали используется только один штамп, его наименование допускается образовывать при помощи выражения «Штамп для изготовления ...» с добавлением наименования или обозначения детали.
Например: «Штамп для изготовления шайбы», «Штамп для изготовления детали 243.01».
6. Термины штампов допускается уточнять по признакам операции, степени автоматизации, температурной характеристики операции и по особенностям сборки.
Например: «Штамп для первой вырубки», «Штамп со сменными рабочими элементами», «Штамп для горючего выдавливания», «Штамп для осадки с кручением», «Штамп для прямого выдавливания», «Штамп — автомат», «Штамп со сменным пакетом».
7. Если в одном штампе выполняется большое количество разноименных операций, его допускается именовать «Штамп для листовой штамповки», «Штамп для объемной штамповки».
8. Наименование узла или детали допускается уточнять по конструктивным признакам, применяемости и т.д.
Например: «Упор со скосом», «Круглый пуансон», «Матрица для вытяжки».

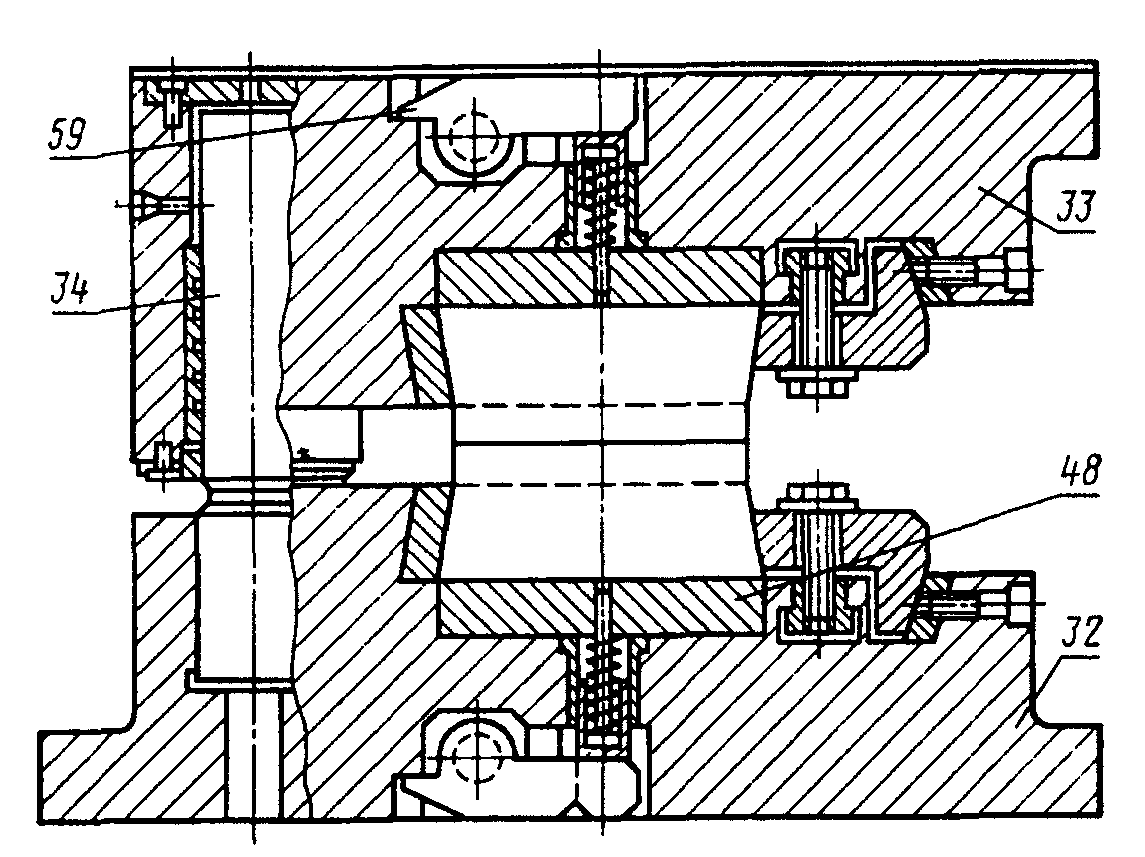

Штамп со сменными рабочими элементами
ВИДЫ ШТАМПОВ ПО УНИВЕРСАЛЬНОСТИ ПРИМЕНЕНИЯ И ТЕХНОЛОГИЧЕСКОМУ ПРИЗНАКУ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПОНЯТИЙ, СВЯЗАННЫХ СО ШТАМПАМИ
