ГОСТ 15613.2-77. Государственный стандарт Союза ССР. Древесина клееная массивная. Метод определения предела прочности клеевого соединения при раскалывании
(введен в действие Постановлением Госстандарта СССР от 03.03.1977 № 565)
(ред. от 01.09.1985)
от 3 марта 1977 г. № 565
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ КЛЕЕВОГО СОЕДИНЕНИЯ ПРИ РАСКАЛЫВАНИИ
Massive glued wood. Method for determination of glued joint cleavage strength
Постановлением Государственного комитета стандартов Совета Министров СССР от 3 марта 1977 г. № 565 срок действия установлен с 01.07.1978.
Проверен в 1985 г. Постановлением Госстандарта от 12.09.1985 № 2894 срок действия продлен до 01.01.1991.
Переиздание (февраль 1987 г.) с Изменением № 1, утвержденным в сентябре 1985 г. (ИУС 12-85).
Настоящий стандарт распространяется на массивную клееную древесину и устанавливает метод определения предела прочности клеевого соединения на гладкую фугу при двухстороннем раскалывании клиньями.
Сущность метода заключается в определении максимальной нагрузки при разрушении образца и вычислении напряжения при этой нагрузке.
1. АППАРАТУРА
1.1 Для проведения испытаний должны применяться:
машина испытательная по ГОСТ 7855-84 с погрешностью измерения не более 1% измеряемой нагрузки в диапазоне 200 — 2000 Н (20 — 200 кгс);
штангенциркуль по ГОСТ 166-80 с погрешностью измерения не более 0,1 мм;
линейка металлическая по ГОСТ 427-75 с погрешностью измерения не более 1 мм;
аппаратура для определения влажности древесины по ГОСТ 16483.7-71;

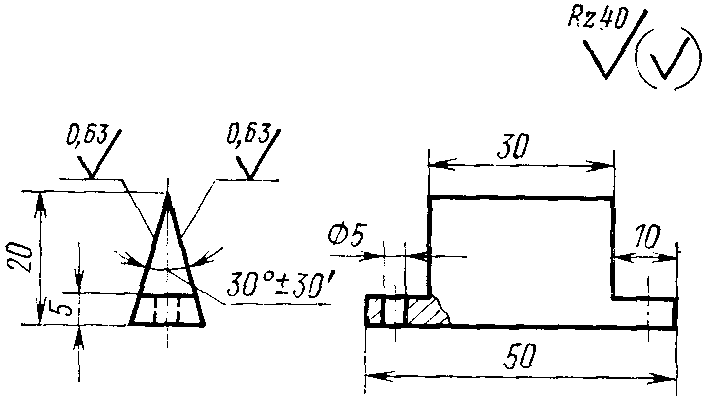

два клина, изготовленных из стали марки 40 по ГОСТ 1050-74 (черт. 1).
2. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ
2.1. Способ отбора и количество образцов должны устанавливаться нормативно-технической документацией на конкретный вид клееной продукции.
Минимальное количество образцов должно быть не менее пяти для испытания одного клеевого соединения.
2.2. Заготовку для образцов склеивают специально или выпиливают из готовой продукции в виде прямоугольной призмы с клеевым швом посередине ширины заготовки. Ширина заготовки должна быть 40 мм. Толщина должна быть равна толщине склеиваемых элементов, но не более 20 мм. Длина заготовки принимается в зависимости от необходимого количества образцов.
2.3. В случае специального изготовления образцов заготовку склеивают по технологии, установленной для данного вида клееной продукции.
Образцы должны изготовляться из древесины той породы, из которой изготовляется клееная продукция.
2.4. Форма и размеры образца в миллиметрах должны соответствовать указанным на черт. 2. Длина площади раскалывания образца l должна быть 20 мм, ширина b не более 20 мм.
Дно пропилов должно быть закруглено.
2.5. Точность и качество изготовления образцов должны соответствовать требованиям ГОСТ 16483.0-78.
Образцы с видимыми пороками древесины по ГОСТ 2140-81 и дефектами склеивания испытаниям не подлежат.
2.6. Время от окончания процесса склеивания до испытания должно быть не менее 24 ч при склеивании с нагревом и не менее трех суток при склеивании без нагрева.
При контрольных испытаниях образцы до испытания должны находиться в том же помещении, что и контролируемая продукция.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1. Ширину b и длину l площади раскалывания образца измеряют с погрешностью не более 0,1 мм после разрушения образца.
3.2. Образец устанавливают в приспособление для испытания, как показано на черт. 2, между двумя клиньями, острые углы которых входят в пропилы образца. Верхний клин крепят жестко к верхней траверсе, а нижний устанавливают свободно на шаровую опору. На клинья наносят смазку по ГОСТ 1033-79.
Нагружают образец с постоянной скоростью, обеспечивающей достижение максимальной нагрузки в течение 1,0 +/- 0,5 мин. Нагружение производят до разрушения образца.
3.3. Отсчет максимальной нагрузки P_{max} производят с погрешностью не более 10 Н (1 кгс).
3.4. После испытания определяют влажность древесины образцов по ГОСТ 16483.7-71. Пробой для определения влажности служит одна половина образца. Количество проб должно быть не менее пяти.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Предел прочности клеевого соединения при раскалывании (\sigma) в МПа (кгс/см2) вычисляют с погрешностью не более 0,1 МПа (1 кгс/см2) по формуле
где P_{max} — максимальная нагрузка, Н (кгс);
l — длина площади раскалывания образца, м (см);
b — ширина площади раскалывания образца, м (см).
4.2. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-78.
4.3. За результат испытания принимают среднее арифметическое значение предела прочности всех испытанных образцов.
4.4. Результаты измерений и испытаний заносят в протокол (см. рекомендуемое Приложение).
ПРОТОКОЛ определения предела прочности клеевого соединения при раскалывании
Порода древесины Температура, °C Клей Степень насыщенности воздуха, %
1. <a id="p100059"></a>Температура
2. <a id="p100060"></a>Время открытой выдержки, мин
3. <a id="p100061"></a>Время закрытой выдержки, мин
4. <a id="p100062"></a>Время выдержки под давлением, мин (ч)
5. <a id="p100063"></a>Давление прессования, МПа (кгс/см2)
6. <a id="p100064"></a>Выдержка после прессования
| Маркировка образцов | Размеры площади раскалывания образца | Разрушающая нагрузка P , Н (кгс) max | Предел прочности сигма, МПа (кгс/см2) | |
| Ширина b, м (см) | Длина l, м (см) | |||
