ГОСТ 15593-70* (СТ СЭВ 603-77). Государственный стандарт Союза ССР. Индикаторы часового типа. Головки и преобразователи измерительные. Присоединительные размеры

Государственный комитет СССР по стандартам · № ГОСТ 15593-70*Действующий акт

(утв. Постановлением Госстандарта СССР от 04.03.1970 № 277)

(ред. от 01.07.1979)

Утвержден
Постановлением Госстандарта СССР

от 4 марта 1970 г. № 277

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНДИКАТОРЫ ЧАСОВОГО ТИПА. ГОЛОВКИ И ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Indication. Gange heads and transducers. Connected sizes

ГОСТ 15593-70*

(СТ СЭВ 603-77)

Группа П53

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 4 марта 1970 г. № 277. Срок действия установлен с 01.01.1971 до 01.01.1985.

Переиздание (ноябрь 1979 г.) с изменением № 1, утвержденным в июле 1979 г. (ИУС 8-79).

1. Настоящий стандарт распространяется на индикаторы часового типа, рычажно-зубчатые индикаторы, измерительные головки и преобразователи с ценой деления <= 10 мкм для измерения линейных размеров независимо от системы передач и устанавливает их присоединительные размеры.

Стандарт полностью соответствует СТ СЭВ 603-77.

Стандарт не распространяется на микрометрические головки.

2. Присоединительные размеры гильзы (стержня) и измерительного штока приборов должны соответствовать указанным на черт. 1 - 3 и в табл. 1.

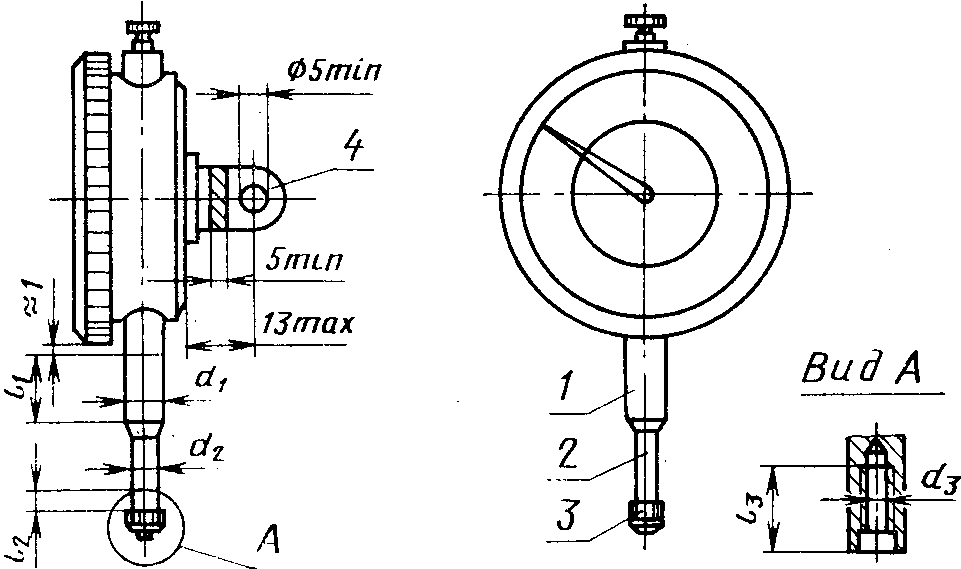

рис. 1

1 — присоединительная гильза; 2 — измерительный

шток; 3 — измерительный наконечник; 4 — ушко

Черт. 1

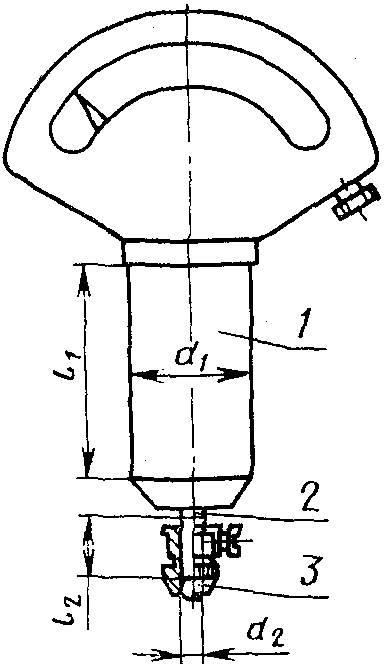

рис. 2

1 — присоединительная гильза;

2 — измерительный шток; 3 — измерительный наконечник

Черт. 2

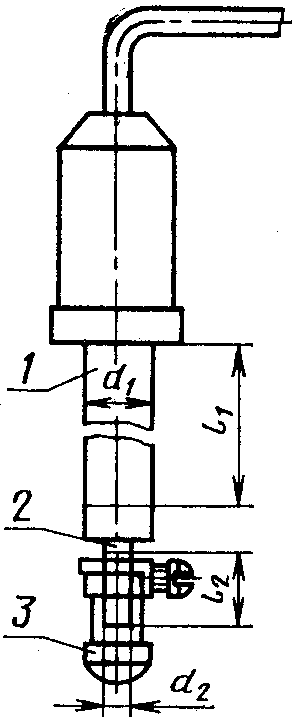

рис. 3

1 — присоединительная гильза;
2 — измерительный шток; 3 — измерительный наконечник

Черт. 3

Таблица 1

d (h7) 1		d (h6) 2	d 3	l 1	l 2	l 3
ряд 1	ряд 2			не менее
-	4	-	-	10	-	-
8	-	4	М2,5-6Н по ГОСТ 16093-70	11	4
				16	6	5
-	12			25
	16			40
	20	6			12	-
28	-			60

Примечания. 1. Размеры ряда 1 являются предпочтительными.

2. Для индикаторов, головок и измерительных преобразователей, у которых измерительный наконечник крепится на резьбе, размеры d_{2} и l_{2} являются рекомендуемыми.

3. Размеры l_{1} и l_{2} , соответственно равные 11 и 4 мм, допускаются только для индикаторов часового типа с d_{1} = 8 мм, с ценой деления 10 мкм и с диапазоном измерения 3 мм, в этом случае крепление измерительного наконечника должно быть на резьбе.

4. Допускается для рычажно-зубчатых индикаторов применять диаметр присоединительного стержня d_{1} = 5 мм.

Индикаторы часового типа изготовляются в двух исполнениях: креплением за присоединительную гильзу и с креплением за ушко.

3. Допуск на цилиндричность присоединительных диаметров не должен превышать значений, указанных в табл. 2.

Таблица 2

Номинальный размер диаметра, мм	Допуск на цилиндричность, мкм
4	6
5	6
8	8
12	8
16	8
20	10
28	10

1 — 3. (Измененная редакция, Изм. № 1).
