Утвержден и введен в действие
Постановлением Госстандарта СССР

от 15 февраля 1973 г. № 372

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ КОНДУКТОРНЫЕ СМЕННЫЕ БЕЗ БУРТИКА

КОНСТРУКЦИЯ И РАЗМЕРЫ

Renewable jig bushes without collar. Design and dimensions

ГОСТ 15362-73*

Группа Г27

Взамен ГОСТ 15362-70

Срок введения
1 июля 1974 года

Проверен в 1979 г.

Переиздание (декабрь 1993 г.) с Изменениями № 1, 2, утвержденными в августе 1979 г., в июне 1984 г. (ИУС 9-79, 10-84)

1. Настоящий стандарт распространяется на сменные кондукторные втулки без буртика для приспособлений к металлорежущим станкам, разработанным до 01.01.86, а также для применения в универсально-сборных приспособлениях (УСП).

Стандарт соответствует рекомендациям СЭВ по стандартизации PC 3485-72.

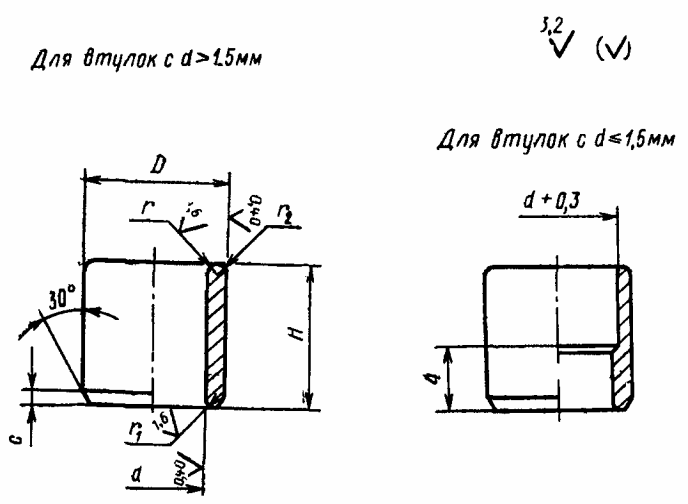

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры, мм

Обозначение втулок	Применяемость	d	D (поле допуска по п6)	H	r	r 1	r 2	с	Масса 1000 шт., кг
7051-4581		От 0,19 до 1,80	4,0	6,3	0,2	0,2	0,2	0,2	0,60 ... 0,48
7051-4582		От 0,19 до 1,80	4,0	8,0	0,2				0,78 ... 0,44
7051-4583		От 0,50 до 3,40	6,3	8,0	0,6				1,95 ... 1,39
7051-4584		От 0,50 до 3,40	6,3	10,0					2,48 ... 1,79
7051-4585		От 0,50 до 4,50	8,0	10,0		0,3		0,3	3,98 ... 2,70
7051-4586		От 0,50 до 4,50	8,0	12,0		0,3		0,3	4,68 ... 3,20
7051-4587		От 3,00 до 8,00	12,0	16,0	0,8	0,4	0,4	0,4	13,31 ... 7,90
7051-4588		От 6,00 до 14,00	18,0	20,0	1,2	0,8	0,4	0,6	35,60 ... 15,80
7051-4589		От 12,00 до 17,00	25,0	20,0	1,6	1,0	0,6	0,8	59,30 ... 41,50
7051-4591		От 16,00 до 27,00	36,0	25,0	2,0	1,2	0,8	1,0	160,30 ... 87,40

<*> Допускается по заказу потребителя для деталей универсально-сборных приспособлений изготовление втулок с размерами наружных диаметров D 6; 26; 35 и 58 мм и исполнительными размерами других параметров по технической документации заказчика.

Обозначения втулок — по ГОСТ 18435-73.

Пример условного обозначения сменной кондукторной втулки без буртика с размерами d = 1,80 мм, D = 4,0 мм и H = 6,3 мм, полем допуска диаметра d — F7:

Втулка 7051-4581/01800F7 ГОСТ 15362-73

1, 2. (Измененная редакция, Изм. № 1, 2.)

3, 4. (Исключены, Изм. № 1.)

5. Технические требования — по ГОСТ 18435-73.

(Измененная редакция, Изм. № 1.)

6. Установка и крепление сменных втулок без буртика в приспособлениях указаны в Приложении.

Приложение

Рекомендуемое

УСТАНОВКА И КРЕПЛЕНИЕ КОНДУКТОРНЫХ СМЕННЫХ ВТУЛОК

БЕЗ БУРТИКА В ПРИСПОСОБЛЕНИЯХ

Исполнение 1

рис. 2

Исполнение 2
(Исключено)

(Измененная редакция, Изм. № 1.)
