от 28 июля 1978 г. № 2036

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОШЛАКОВАЯ СВАРКА. СОЕДИНЕНИЯ СВАРНЫЕ

ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ

Electroslag welding. Welded joints. Main types, design elements and dimensions

Переиздание (август 1992 г.) с Изменением № 1, утвержденным в июне 1989 г. (ИУС 8-89.)

1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей. Стандарт не устанавливается размер зазора между свариваемыми деталями перед сваркой.

Стандарт не распространяется на сварные соединения из коррозионно-стойких сталей.

2. В стандарте приняты следующие обозначения способов электрошлаковой сварки:

ШЭ — проволочным электродом;

ШМ — плавящимся мундштуком;

ШП — электродом, сечение которого соответствует по форме поперечному сечению сварочного пространства.

Для конструктивных элементов сварных соединений приняты следующие обозначения:

S,S_{1} — толщина свариваемых деталей;

l — длина шва;

L — расстояние от торца полки тавра до верхней поверхности ребра;

b — ширина разделки кромок;

g — высота выпуклости сварного шва;

m — ширина остающейся подкладки;

n — высота остающейся подкладки;

\delta_{\text{п}} — толщина электрода, сечение которого соответствует по форме поперечному сечению сварочного пространства;

\delta_{\text{м}} — толщина плавящегося мундштука (большая из толщин пластины или канала);

b_{p} — расчетный зазор — условный зазор между двумя собранными под электрошлаковую сварку деталями без учета сближения или расхождения свариваемых деталей при усадке сварного шва, на основании которого рассчитывают размеры свариваемых деталей.

Тип соединения	Форма подготовленных кромок и характер выполненного шва	Форма поперечного сечения		S; S1			Условное обозначение сварного соединения
		подготовленных кромок	выполненного шва	ШЭ	ШМ	ШП
Стыковое	Без скоса кромок			30 — 450	Св. 30	30 — 800	С1
	Без скоса кромок на остающейся подкладке			30 — 450	Св. 30	30 — 800	С2
	С криволинейным скосом двух кромок			30 — 200	30 — 200	-	С3
Угловое	Без скоса кромок; с нормальной галтелью			30 — 450	Св. 30	-	У1
	Со скосом двух кромок			30 — 300	Св. 30	-	У2
	Без скоса кромок на остающейся подкладке			30 — 450	Св. 30	30 — 800	У3
	Без скоса кромок; с увеличенной галтелью			30 — 450	Св. 30	-	У4
Тавровое	Без скоса кромок; с нормальной галтелью			30 — 450	Св. 30	-	Т1
	Без скоса кромок; с увеличенной галтелью			30 — 450	Св. 30	-	Т2
	Без скоса кромок; на остающейся подкладке			30 — 450	Св. 30	-	Т3

4. Конструктивные элементы продольных сечений швов должны соответствовать указанным в табл. 2.

Способ сварки	Конфигурация выполненного шва	Форма продольного сечения	\alpha_{1}	\alpha_{2}	l, мм, не более
			не более
ШЭ	Прямолинейный		-	-	10000
ШМ					5000
ШП					1500
ШЭ	Кольцевой		-	-	10000

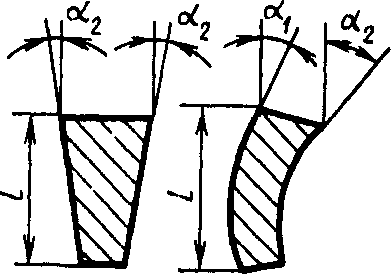

ШЭ	Переменного сечения		35°	20°	10000
ШМ					5000

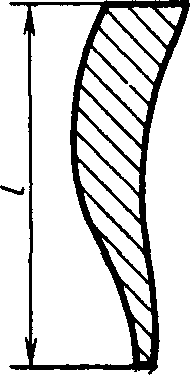

ШМ	Переменной кривизны		-	-	5000

Примечание. Сварные соединения переменного сечения и переменной кривизны допускается сваривать с выравниванием до прямоугольника.

5. Конструктивные элементы сварных соединений, их размеры и предельные отклонения должны соответствовать указанным в табл. 3 - 12.

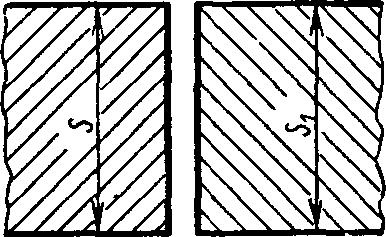

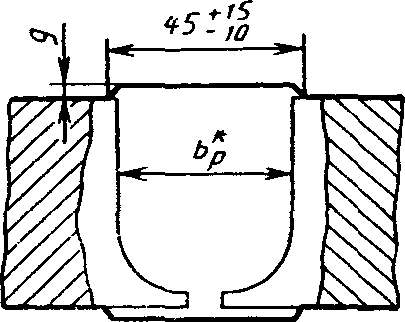

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S = S1	bp	g
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.
С1			ШЭ	От 30 до 80	25	3	+2 -3
				Св. 80 до 450	28
			ШМ	Св. 30	20 + \delta_{\text{м}}	5	+/- 2
			ШП	От 30 до 800	20 + \delta_{\text{п}} + 0,005l	10	+/- 2

<> Размер для справок.*

Таблица 4

мм

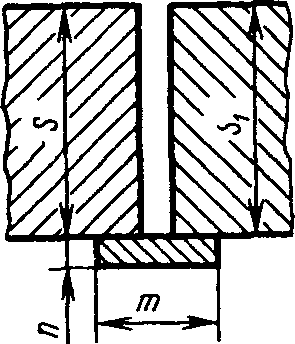

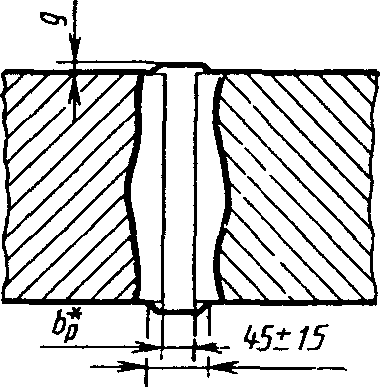

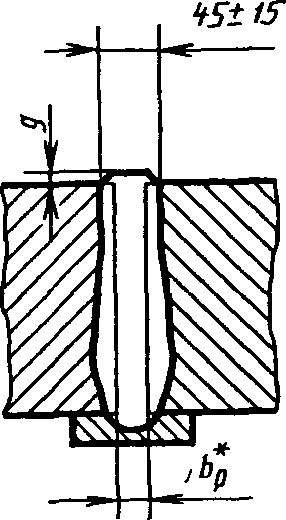

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S = S1	bp	g		m, не менее	n, не менее
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.
С2			ШЭ	От 30 до 80	25	3	+2 -3	60	40
				Св. 80 до 450	28			80	60
			ШМ	Св. 30	20 + \delta_{\text{м}}	5	+/- 2
			ШП	От 30 до 800	20 + \delta_{\text{п}} + 0,005l	10	+/- 2

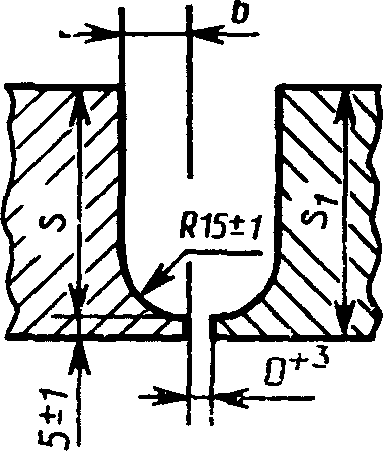

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S = S1	bр	b (пред. откл. +0,5)	g
	подготовленных кромок свариваемых деталей	сварного шва					Номин.	Пред. откл.
С3			ШЭ	От 30 до 200	28	14	3	+2 -3
			ШМ	От 30 до 200	20 + \delta_{\text{м}}	\frac{20 + \delta_{\text{м}}}{2}	5	+/- 2

мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S	S1, не менее	bр	g
	подготовленных кромок свариваемых деталей	сварного шва					Номин.	Пред. откл.
У1			ШЭ	От 30 до 80	S	25	3	+2 -3
				Св. 80 до 450	80	28
			ШМ	Св. 30 до 80	S	20 + \delta_{\text{м}}	5	+/- 2
				Св. 80	80

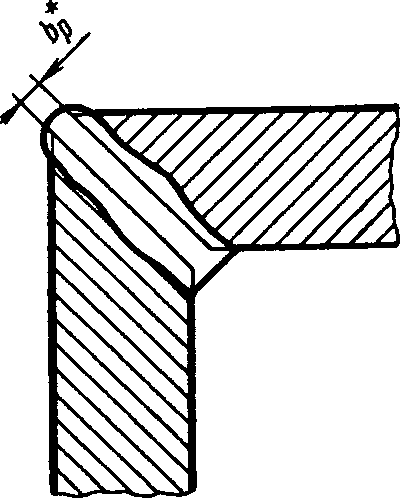

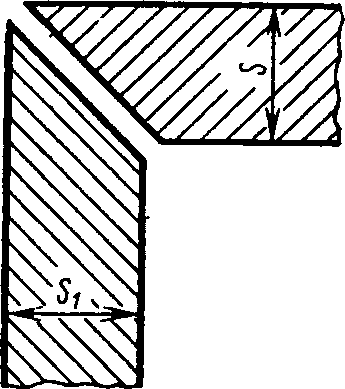

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S = S1	bр
	подготовленных кромок свариваемых деталей	сварного шва
У2			ШЭ	От 30 до 300	28
			ШМ	Св. 30	20 + \delta_{\text{м}}

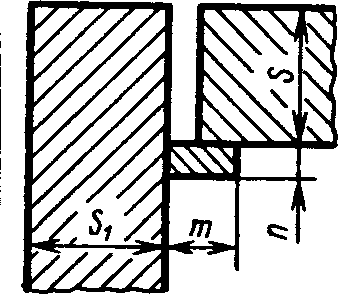

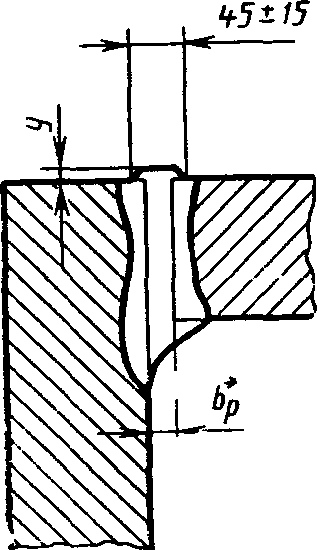

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S	S1, не менее	bp	g		m, не менее	n, не менее
	подготовленных кромок свариваемых деталей	сварного шва					Номин.	Пред. откл.
У3			ШЭ	От 30 до 80	S	25	3	+2 -3	60	40
				Св. 80 до 450	80	28			80	60
			ШМ	Св. 30 до 80	S	20 + \delta_{\text{м}}	5	+/- 2
				Св. 80	80
			ШП	От 30 до 80	1,5S	20 + \delta_{\text{м}} 0,005l	10	+/- 2
				Св. 80 до 800	120

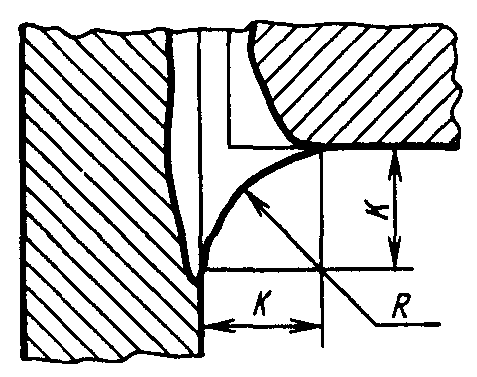

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S	S1, не менее	bp	g
	подготовленных кромок свариваемых деталей	сварного шва					Номин.	Пред. откл.
У4			ШЭ	От 30 до 80	S	25	3	+2 -3
				Св. 80 до 450	80	28
			ШМ	От 30 до 80	S	20 + \delta_{\text{м}}	5	+/- 2
				Св. 80	80

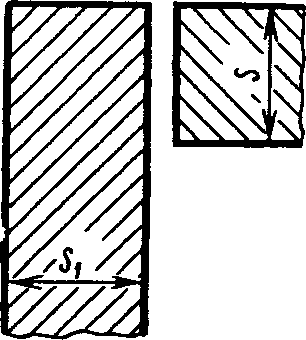

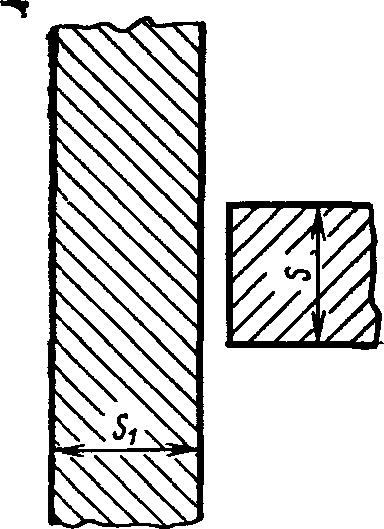

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S	S1, не менее	bp	L
	подготовленных кромок свариваемых деталей	сварного шва

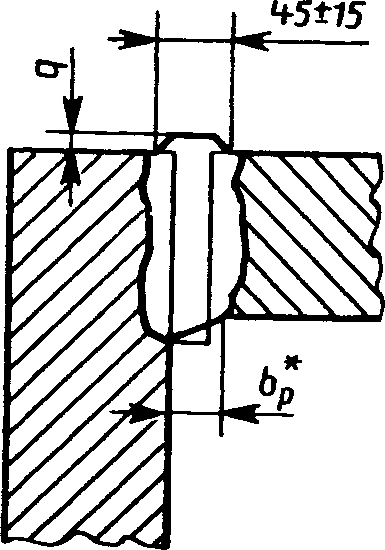

Т1			ШЭ	От 30 до 80	S	25	Не более 250
				Св. 80 до 450	80	28
			ШМ	От 30 до 80	S	20 + \delta_{\text{м}}	Без ограничения
				Св. 80	80

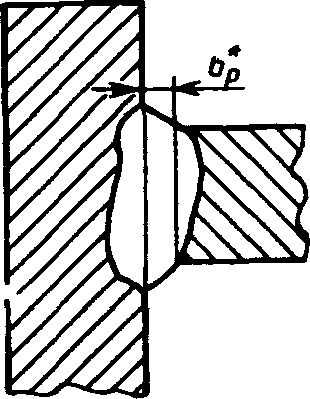

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S	S1, не менее	bp
	подготовленных кромок свариваемых деталей	сварного шва

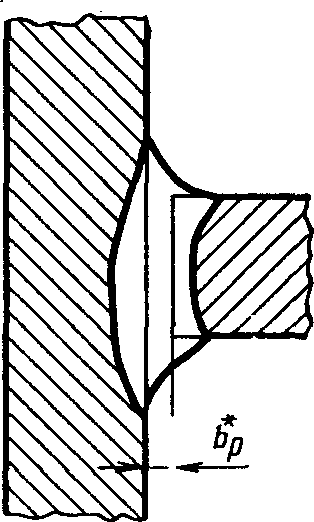

Т2			ШЭ	От 30 до 80	S	25
				Св. 80 до 450	80	28
			ШМ	От 30 до 80	S	20 + \delta_{\text{м}}
				Св. 80	80

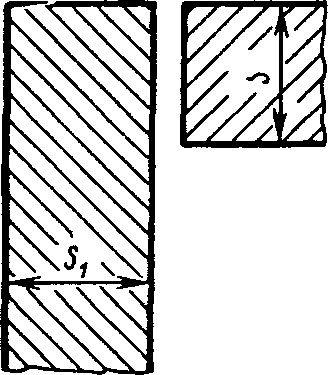

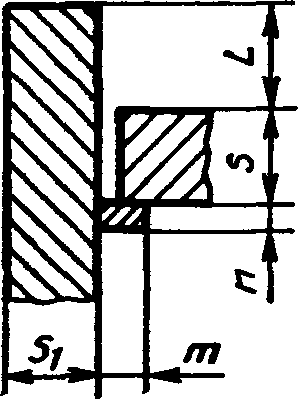

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	S	S1, не менее	bp	m, не менее	n, не менее	L
	подготовленных кромок свариваемых деталей	сварного шва

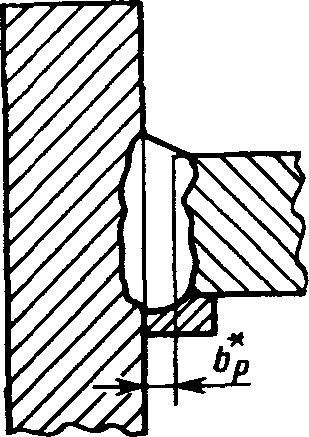

Т3			ШЭ	От 30 до 80	S	25	80	60	Не более 250
				Св. 80 до 450	80	28
			ШМ	От 30 до 80	S	20 + \delta_{\text{м}}			Без ограничения
				Св. 80	80

<> Размер для справок.*

6. Допускается увеличивать высоту выпуклости сварных швов для соединений, выпуклости которых снимают при механической обработке изделия.

(Измененная редакция, Изм. № 1).

9. В соединениях С2, У3, Т3 остающуюся подкладку после сварки рекомендуется удалять.

10, 11. (Исключены, Изм. № 1).

12. Точность размеров свариваемых деталей изделия в зависимости от заданных, а также конструкция и размеры рабочей части формирующих устройств приведены в рекомендуемом Приложении.

(Измененная редакция, Изм. № 1).

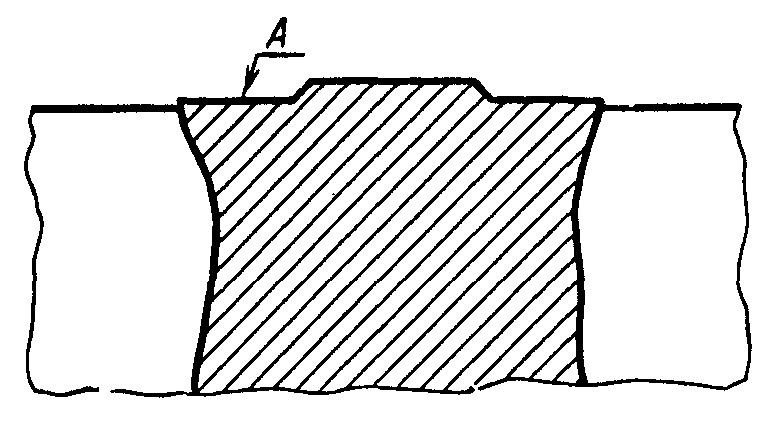

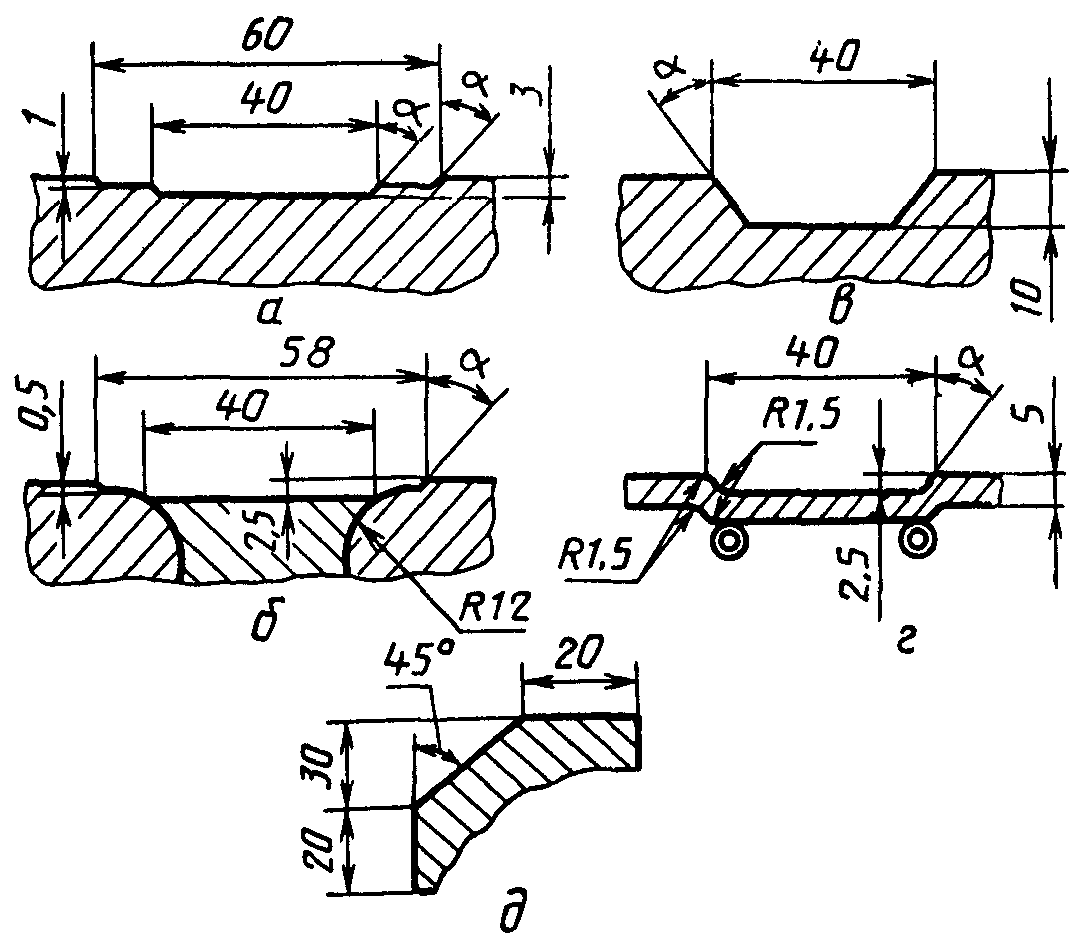

1. Рабочая поверхность формирующих устройств приведена на чертеже.

с противоподрезной канавкой; в — жесткое формирующее

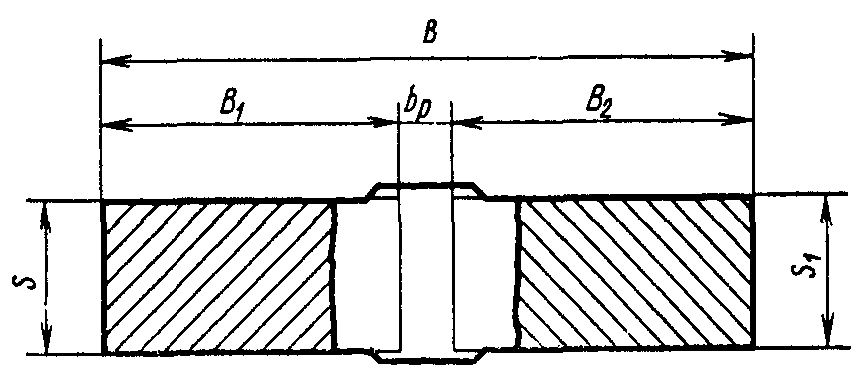

2. Точность размеров свариваемых деталей изделий, собираемых на привариваемых пластинах или скобах, приведена в табл. 1.

Таблица 1

3. Точность размеров свариваемых деталей изделий при сварке с дозированным противодействием, собираемых по контрольным точкам с компенсацией отклонений размеров деталей за счет изменения зазоров, приведена в табл. 2.

(Измененная редакция, Изм. № 1).
