ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-Р КОНСТРУКЦИИ 6 х 19 (1 + 6 + 6/6) + 7 х 7 (1 + 6)

СОРТАМЕНТ

Two lay rope type ЛК-Р construction 6 х 19 (1 + 6 + 6/6) + 7 х 7 (1 + 6) Dimensions

ГОСТ 14954-80*

Группа В75

ОКП 12 5100, 12 5200

Взамен
ГОСТ 14954-69

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1836 срок введения установлен с 01.01.1982.

Проверен в 1986 г. Постановлением Госстандарта от 21.11.1986 № 3491 срок действия продлен до 01.01.1992.

Переиздание (май 1987 г.) с Изменением № 1, утвержденным в ноябре 1986 г. (ИУС 2-87).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с металлическим сердечником МС.

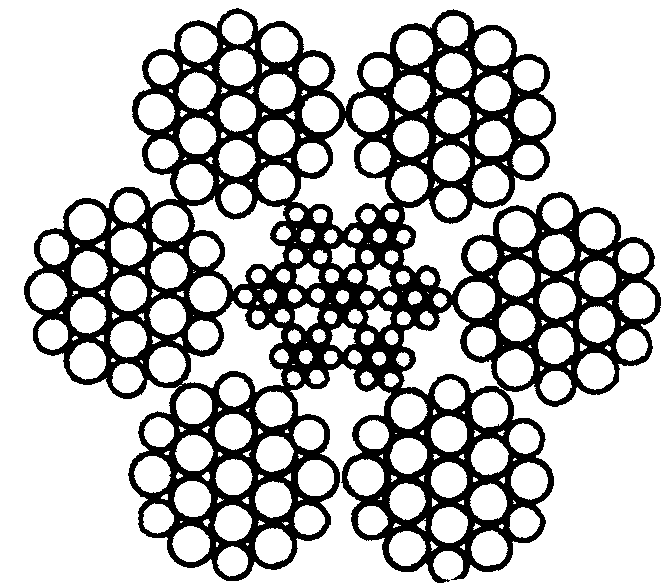

рис. 1

2. Канаты подразделяются по признакам по назначению:

грузолюдские — ГЛ, грузовые — Г;

по механическим свойствам марок: ВК, В, 1; (в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ; (в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

по направлению свивки: правой, левой — Л;

по сочетанию направлений свивки элементов каната: крестовой, односторонней — О;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся; (в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

по точности изготовления: нормальной, повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные. (абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

(Измененная редакция, Изм. № 1).

Примеры условных обозначений

Канат диаметром 11,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Канат 11 — ГЛ — В - Н — Т - 1770 ГОСТ 14954-80

То же, диаметром 36,0 мм, грузового назначения, марки I, оцинкованный по группе Ж левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Канат 36 — Г - I — Ж - Л — О - Н — Т - 1370 ГОСТ 14954-80

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Диаметр, мм
каната	проволоки сердечника		проволоки в пряди
	центральной	в слоях	центральной	первого слоя	второго слоя наружного
	7 проволок	42 проволоки	6 проволок	36 проволок	36 проволок	36 проволок

5,1  0,22  0,20 0,36  0,34 0,28 0,36   11,34          104,0
5,5  0,24  0,22 0,40  0,38 0,30 0,40   13,81          127,0
6,7  0,28  0,26 0,50  0,45 0,38 0,50   20,71          190,0
8,0  0,32  0,30 0,60  0,55 0,45 0,60   29,68          272,5
8,8  0,36  0,34 0,65  0,60 0,50 0,65   35,70          327,5
9,7  0,40  0,38 0,70  0,65 0,55 0,70   42,30          388,0
11,0 0,45  0,40 0,80  0,75 0,60 0,80   53,58          491,5
12,0 0,50  0,45 0,85  0,80 0,65 0,85   61,92          568,0
12,5 0,55  0,50 0,90  0,85 0,70 0,90   70,91          650,5
14,0 0,60  0,55 1,00  0,95 0,75 1,00   86,36          792,0
15,0 0,65  0,60 1,10  1,00 0,80 1,10   100,48         921,5
16,5 0,70  0,65 1,20  1,10 0,90 1,20   121,24         1115,0
18,0 0,75  0,70 1,30  1,20 1,00 1,30   143,99         1320,0
19,0 0,80  0,75 1,40  1,30 1,05 1,40   165,68         1520,0
20,5 0,85  0,80 1,50  1,40 1,15 1,50   192,11         1765,0
22,0 0,90  0,85 1,60  1,50 1,20 1,60   217,06         1990,0
23,0 0,95  0,90 1,70  1,60 1,30 1,70   247,17         2265,0
25,0 1,00  0,95 1,80  1,70 1,40 1,80   279,27         2560,0
27,0 1,10  1,00 2,00  1,90 1,50 2,00   337,27         3090,0
29,5 1,20  1,10 2,20  2,10 1,60 2,20   404,55         3705,0
31,0 1,30  1,20 2,30  2,20 1,70 2,30   449,85         4125,0
33,0 1,40  1,30 2,40  2,30 1,80 2,40   497,70         4565,0
36,0 1,50  1,40 2,60  2,50 2,00 2,60   589,81         5410,0
38,5 1,60  1,50 2,80  2,60 2,20 2,80   674,88         6190,0
41,0 1,70  1,60 3,00  2,80 2,30 3,00   768,45         7050,0
46,5 1,90  1,80 3,40  3,20 2,60 3,40   988,71         9065,0
49,5 2,00  1,90 3,60  3,40 2,80 3,60   1117,11        10250,0
55,0 2,30  2,20 4,00  3,80 3,00 4,00   1379,27        12650,0

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Продолжение

Диаметр, мм

Расчетная

Ориентировочная масса 1000 м

Маркировочная группа, Н/мм2 (кгс/мм2)

каната

проволоки сердечника

проволоки в пряди

площадь сечения всех

1370 (140)

1470 (130) 1570 (160)

центральной

в слоях

центральной

первого слоя

второго слоя наружного

проволок, мм2

смазанного каната, кг

разрывное усилие, Н, не менее

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

7 проволок

42 проволоки

6 проволок

36 проволок

5,1  0,22  0,20 0,36  0,34 0,28 0,36 11,34   104,0   -       -       -       -       -       -
5,5  0,24  0,22 0,40  0,38 0,30 0,40 13,81   127,0   -       -       -       -       -       -
6,7  0,28  0,26 0,50  0,45 0,38 0,50 20,71   190,0   -       -       -       -       -       -
8,0  0,32  0,30 0,60  0,55 0,45 0,60 29,68   272,5   -       -       -       -       46500   39450
8,8  0,36  0,34 0,65  0,60 0,50 0,65 35,70   327,5   -       -       -       -       55950   47550
9,7  0,40  0,38 0,70  0,65 0,55 0,70 42,30   388,0   -       -       -       -       66300   56350
11,0 0,45  0,40 0,80  0,75 0,60 0,80 53,58   491,5   -       -       -       -       84000   71350
12,0 0,50  0,45 0,85  0,80 0,65 0,85 61,92   568,0   -       -       -       -       97050   82500
12,5 0,55  0,50 0,90  0,85 0,70 0,90 70,91   650,5   -       -       -       -       111000  94450
14,0 0,60  0,55 1,00  0,95 0,75 1,00 86,36   792,0   -       -       -       -       135000  114500
15,0 0,65  0,60 1,10  1,00 0,80 1,10 100,48  921,5   -       -       -       -       157500  133500
16,5 0,70  0,65 1,20  1,10 0,90 1,20 121,24  1115,0  -       -       -       -       190000  161000
18,0 0,75  0,70 1,30  1,20 1,00 1,30 143,99  1320,0  197500  167500  211500  179000  225500  191500
19,0 0,80  0,75 1,40  1,30 1,05 1,40 165,68  1520,0  227000  193000  243500  206500  259500  220500
20,5 0,85  0,80 1,50  1,40 1,15 1,50 192,11  1765,0  263500  223500  282000  239500  301000  255500
22,0 0,90  0,85 1,60  1,50 1,20 1,60 217,06  1990,0  297500  252500  319000  270500  340000  289000
23,0 0,95  0,90 1,70  1,60 1,30 1,70 247,17  2265,0  339000  288000  363000  308000  387500  329000
25,0 1,00  0,95 1,80  1,70 1,40 1,80 279,27  2560,0  383000  325000  410500  348000  437500  371500
27,0 1,10  1,00 2,00  1,90 1,50 2,00 337,27  3090,0  262500  392500  495500  420500  528500  449000

29,5 1,20  1,10 2,20  2,10 1,60 2,20 404,55  3705,0  555000  471000  594500  505000  634000  538500
31,0 1,30  1,20 2,30  2,20 1,70 2,30 449,85  4125,0  617000  524000  661000  561500  705000  599000
33,0 1,40  1,30 2,40  2,30 1,80 2,40 497,70  4565,0  682500  580000  731500  621500  780000  662500
36,0 1,50  1,40 2,60  2,50 2,00 2,60 589,81  5410,0  809000  687000  867000  736000  924500  785500
38,5 1,60  1,50 2,80  2,60 2,20 2,80 674,88  6190,0  925500  786000  992000  841000  1055000 895000
41,0 1,70  1,60 3,00  2,80 2,30 3,00 768,45  7050,0  1050000 899500  1125000 959500  1200000 1020000
46,5 1,90  1,80 3,40  3,20 2,60 3,40 988,71  9065,0  1355000 1150000 1450000 1225000 1550000 1310000

49,5 2,00 1,90 3,60 3,40 2,80 3,60 1117,11 10250,0 1530000 1295000	1640000 1390000 1750000 1480000

55,0 2,30 2,20 4,00 3,80 3,00 4,00 1379,27 12650,0 1890000 1605000 2025000 1715000 2160000 1835000

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Продолжение

Диаметр, мм

Расчетная площадь сечения

Ориентировочная масса 1000 м

Маркировочная группа, Н/мм2 (кгс/мм2)

каната

проволоки сердечника

проволоки в пряди

1670 (170)

1770 (180)

1860 (190)

центральной

в слоях

центральной

первого слоя

второго слоя наружного

всех проволок, мм2

смазанного каната, кг

разрывное усилие, Н, не менее

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

7 проволок

42 проволоки

6 проволок

36 проволок

5,1  0,22  0,20 0,36  0,34 0,28 0,36 11,34   104,0   -       -       20000   16950   21100   17200
5,5  0,24  0,22 0,40  0,38 0,30 0,40 13,81   127,0   -       -       24350   20650   25700   21000
6,7  0,28  0,26 0,50  0,45 0,38 0,50 20,71   190,0   -       -       36500   31000   38550   31550
8,0  0,32  0,30 0,60  0,55 0,45 0,60 29,68   272,5   49500   41950   52350   43300   55250   45250
8,8  0,36  0,34 0,65  0,60 0,50 0,65 35,70   327,5   59500   50500   62950   52050   66450   54400
9,7  0,40  0,38 0,70  0,65 0,55 0,70 42,30   388,0   70550   59850   74600   61700   78750   64500
11,0 0,45  0,40 0,80  0,75 0,60 0,80 53,58   491,5   89350   75800   94500   78200   99750   81750
12,0 0,50  0,45 0,85  0,80 0,65 0,85 61,92   568,0   103000  87650   109000  90350   115000  94450
12,5 0,55  0,50 0,90  0,85 0,70 0,90 70,91   650,5   118000  99950   125000  103000  132000  107500
14,0 0,60  0,55 1,00  0,95 0,75 1,00 86,36   792,0   144000  122000  152000  125500  160500  131000
15,0 0,65  0,60 1,10  1,00 0,80 1,10 100,48  921,5   167500  142000  177000  146500  187000  153000
16,5 0,70  0,65 1,20  1,10 0,90 1,20 121,24  1115,0  202000  171500  213500  176500  225500  184500
18,0 0,75  0,70 1,30  1,20 1,00 1,30 143,99  1320,0  240000  203500  253500  209500  268000  219500
19,0 0,80  0,75 1,40  1,30 1,05 1,40 165,68  1520,0  276000  234000  292000  241500  308000  252500

20,5 0,85 0,80 1,50 1,40 1,15 1,50 192,11 1765,0 320000 271500 338500 280000 22,0 0,90 0,85 1,60 1,50 1,20 1,60 217,06 1990,0 362000 307000 382500 316500 23,0 0,95 0,90 1,70 1,60 1,30 1,70 247,17 2265,0 412000 349500 436000 360500 25,0 1,00 0,95 1,80 1,70 1,40 1,80 279,27 2560,0 465500 395000 492500 407000 27,0 1,10 1,00 2,00 1,90 1,50 2,00 337,27 3090,0 562500 477000 594500 491000 29,5 1,20 1,10 2,20 2,10 1,60 2,20 404,55 3705,0 674500 572000 713500 588500 31,0 1,30 1,20 2,30 2,20 1,70 2,30 449,85 4125,0 750000 637000 793500 656500 33,0 1,40 1,30 2,40 2,30 1,80 2,40 497,70 4565,0 830000 704500 877500 726000			357500 293000 404000 331000 460000 376500 520000 426000 627500 514500 753000 617000 837500 686000 926500 759500
36,0 1,50 1,40 2,60 2,50 2,00 2,60 589,81 5410,0 983500 834500		1040000 860500 1095000 899500
38,5 1,60 1,50 2,80 2,60 2,20 2,80 674,88 6190,0 1125000 953500		1190000 980000 1255000 1015000
41,0 1,70 1,60 3,00 2,80 2,30 3,00 768,45 7050,0	1280000 1085000 1355000 1115000 1430000 1170000
46,5 1,90 1,80 3,40 3,20 2,60 3,40 988,71 9065,0	1510000 1360000 1740000 1415100 — -
49,5 2,00 1,90 3,60 3,40 2,80 3,60 1117,11 10250,0	1860000 1535000 1970000 1595000 — -
55,0 2,30 2,20 4,00 3,80 3,00 4,00 1379,27 12650,0	2300000 1900000 2430000 2005000 — -

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Продолжение

Диаметр, мм

Расчетная

Ориентировочная масса 1000 м

Маркировочная группа, Н/мм2 (кгс/мм2)

каната

проволоки сердечника

проволоки в пряди

площадь сечения всех

1960 (200)

2060 (210)

2160 (220)

центральной

в слоях

центральной

первого слоя

второго слоя наружного

проволок, мм2

смазанного каната, кг

разрывное усилие, Н, не менее

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

7 проволок

42 проволоки

6 проволок

36 проволок

5,1 0,22 0,20 0,36 0,34 0,28 0,36 11,34 104,0 22200 18350 23300 19100 24400 19800

5,5 0,24 0,22 0,40 0,38 0,30 0,40 13,81 127,0 27050 22300 6,7 0,28 0,26 0,50 0,45 0,38 0,50 20,71 190,0 40550 33550 8,0 0,32 0,30 0,60 0,55 0,45 0,60 29,68 272,5 58150 47200 8,8 0,36 0,34 0,65 0,60 0,50 0,65 35,70 327,5 69950 56800 9,7 0,40 0,38 0,70 0,65 0,55 0,70 42,30 388,0 82900 67300 11,0 0,45 0,40 0,80 0,75 0,60 0,80 53,58 491,5 105000 85300 12,0 0,50 0,45 0,85 0,80 0,65 0,85 61,92 568,0 121000 98450 12,5 0,55 0,50 0,90 0,85 0,70 0,90 70,91 650,5 138500 112500 14,0 0,60 0,55 1,00 0,95 0,75 1,00 86,36 792,0 169000 137000 15,0 0,65 0,60 1,10 1,00 0,80 1,10 100,48 921,5 196500 159500 16,5 0,70 0,65 1,20 1,10 0,90 1,20 121,24 1115,0 237500 193000		28400 23250 29750 24150 42600 34850 — - 61050 49100 — - 73450 59200 — - - — - - — - - — - - — - - — - - — - - — - - — - - — - -
18,0 0,75 0,70 1,30 1,20 1,00 1,30 143,99 1320,0	282000 228500 — - - -
19,0 0,80 0,75 1,40 1,30 1,05 1,40 165,68 1520,0	324500 263500 — - - -

20,5 0,85  0,80 1,50  1,40 1,15 1,50 192,11  1765,0  376500  305500  -       -       -       -
22,0 0,90  0,85 1,60  1,50 1,20 1,60 217,06  1990,0  425000  345000  -       -       -       -
23,0 0,95  0,90 1,70  1,60 1,30 1,70 247,17  2265,0  484000  393000  -       -       -       -
25,0 1,00  0,95 1,80  1,70 1,40 1,80 279,27  2560,0  547000  444000  -       -       -       -
27,0 1,10  1,00 2,00  1,90 1,50 2,00 337,27  3090,0  661000  536500  -       -       -       -
29,5 1,20  1,10 2,20  2,10 1,60 2,20 404,55  3705,0  792500  643000  -       -       -       -
31,0 1,30  1,20 2,30  2,20 1,70 2,30 449,85  4125,0  881500  716000  -       -       -       -
33,0 1,40  1,30 2,40  2,30 1,80 2,40 497,70  4565,0  975000  792000  -       -       -       -
36,0 1,50  1,40 2,60  2,50 2,00 2,60 589,81  5410,0  1155000 938500  -       -       -       -
38,5 1,60  1,50 2,80  2,60 2,20 2,80 674,88  6190,0  1320000 1060000 -       -       -       -
41,0 1,70  1,60 3,00  2,80 2,30 3,00 768,45  7050,0  1505000 1220000 -       -       -       -
46,5 1,90  1,80 3,40  3,20 2,60 3,40 988,71  9065,0  -       -       -       -       -       -
49,5 2,00  1,90 3,60  3,40 2,80 3,60 1117,11 10250,0 -       -       -       -       -       -
*55,0 2,30  2,20 4,00  3,80 3,00 4,00 1379,27 12650,0 -       -       -       -       -       -*

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

Примечания. 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 49,5 и 55,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 41,0 и 46,5 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 29,5 — 46,5 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 29,5 — 38,5 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 20,5 — 33,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 11,0 — 16,5 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

(примечание 1 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 22.11.1991 № 1790)

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
