ГОСТ 14861-91. Тара производственная. Типы

Государственный комитет СССР по стандартам · № ГОСТ 14861-91Действующий акт

(утв. Постановлением Госстандарта СССР от 05.02.1991 № 107)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 5 февраля 1991 г. № 107

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА ПРОИЗВОДСТВЕННАЯ

ТИПЫ

Industrial packing. Types

ГОСТ 14861-91

Группа Д94

ОКП 31 7632

Срок действия
с 1 января 1992 года до
1 января 1997 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством автомобильного и сельскохозяйственного машиностроения СССР.

Разработчики: С.Г. Новикова (руководитель темы), Р.Д. Антипов, Р.Д. Серова, А.М. Захаров, В.Н. Хоменко, В.И. Лагункова, Н.А. Чернышев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.02.1991 № 107.

3. Срок первой проверки — 1996 г.

4. Стандарт соответствует СТ СЭВ 227-87 и СТ СЭВ 317-76 в части размеров в плане.

5. Взамен ГОСТ 14861-86.

1. Настоящий стандарт распространяется на производственную металлическую и деревянно-металлическую тару.

Все требования настоящего стандартa являются обязательными.

2. Типы и исполнения производственной тары должны соответствовать указанным в табл. 1.

Таблица 1

Тип	Исполнение
1-ящичная	1 — с опорами без крышки; 2 — с опорами с крышкой; 3 — с опорами сетчатая без крышки; 4 — с опорами сетчатая с крышкой; 5 — без опор без крышки; 6 — без опор с крышкой;
2-ящичная с опорами с открывающейся стенкой	1 — без крышки; 2 — с крышкой; 3 — сетчатая без крышки; 4 — сетчатая с крышкой;
3-ящичная без опор с открытыми стенками	1 — с одной открытой стенкой; 2 — с двумя открытыми стенками;
	4-каркасная
5-стоечная
6-складная	1 — с опорами и крышкой; 2 — с опорами и крышкой сетчатая.

3. Основные параметры и размеры тары типа 1, исполнений 1 — 4 должны соответствовать указанным на черт. 1 и в табл. 2.

рис. 1

<*> Размер в свету может быть на длинной или короткой стороне.

Черт. 1

Примечание к черт 1 - 8. Чертежи не определяют конструкцию тары.

Таблица 2

Размеры, мм

L	B	L 1	B 1	H	l	b	h	h 1	Масса брутто, т, не более
L	B	не более		H	не менее		h	h 1	Масса брутто, т, не более
600	400	620	420	350; 400; 450; 500;	500	300	От 60 до 80	От 100 до 130	0,05; 0,10; 0,16; 0,25; 0,50
800	600	840	640	500; 550; 600; 650; 700; 750; 800; 850	540	400	От 60 до 100	От 110 до 170	0,25; 0,50; 1,00
1000	800	1040	840	500; 550; 600; 650; 700; 750;	740	600
1200	800	1240	840	800; 850; 900; 1050; 1150	760	600			0,25; 0,50; 1,00; 2,00; 3,20
1200	1000	1240	1040	800; 850; 900; 1050; 1150	760	800			0,25; 0,50; 1,00; 2,00; 3,20
1600	1000 1200	1640	1040 1240	600; 650; 700; 750; 800; 850; 900; 1050; 1150	1200	800			0,50; 1,00; 2,00; 3,20

Пример условного обозначения металлической тары типа 1, исполнения 1 с L = 1200 мм, В = 800 мм, Н = 850 мм, массой брутто 2,00 т:

Тара 1-1-120-80-85-2,00М ГОСТ 14861-91

То же, для комбинированной тары

Тара 1-1-120-80-85-2,00К ГОСТ 14861-91

4. Основные параметры и размеры тары типа 1, исполнений 5, 6 должны соответствовать указанным на черт. 2 и в табл. 3.

рис. 2

Черт. 2

Таблица 3

Размеры, мм

L	B	H, не более	H 1	Масса брутто, т, не более
300	200	160	125	0,01; 0,02
300	200	200	160	0,04
400	300	100	80	0,05
		160	125
		200	160
		240	200

Пример условного обозначения металлической тары типа 1, исполнения 5 с L = 300 мм, B = 200 мм, H = 160 мм, массой брутто 0,01 т:

Тара 1-5-30-20-16-0,01М ГОСТ 14861-91

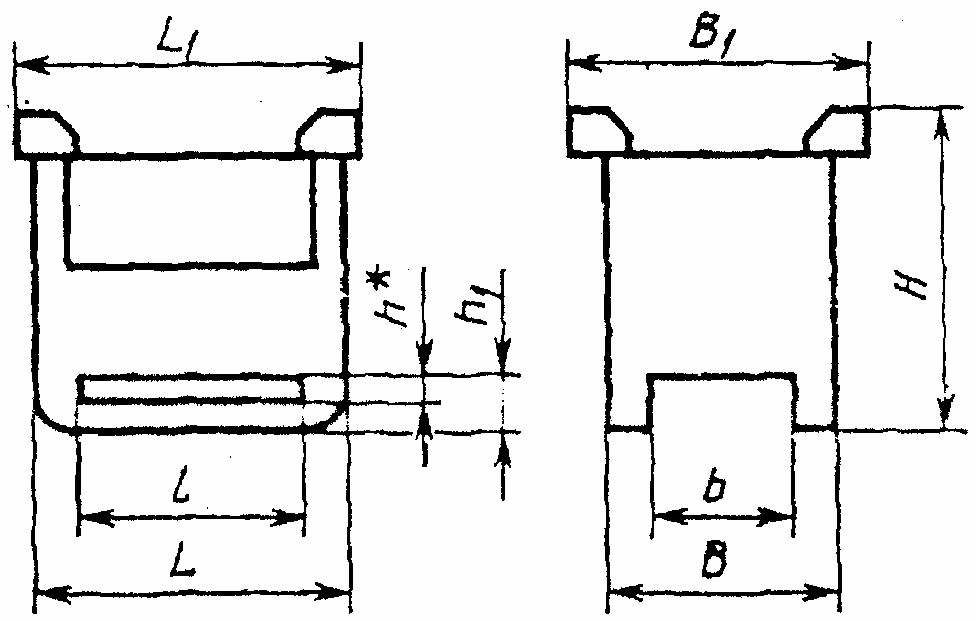

5. Основные параметры и размеры тары типа 2, исполнений 1 — 4 должны соответствовать указанным на черт. 3 и в табл. 4.

рис. 3

<*> Размер в свету может быть на длинной или короткой стороне.

Черт. 3

Таблица 4

Размеры, мм

L	B	L 1	B 1	H	l	b	h	h 1	Масса брутто, т, не более
L	B	не более		H	не менее		h	h 1	Масса брутто, т, не более
600	400	620	420	350; 500;	500	300	От 60 до 80	От 100 до 130	0,10; 0,25
800	600	840	640	650; 750; 850	540	400	От 60 до 100	От 110 до 170	0,25; 0,50; 1,00
1000	800	1040	840	850; 950; 1050; 1150	740	600			0,25; 0,50; 1,00; 2,00;
1200	800	1240	840		740	600			0,25; 0,50; 1,00; 2,00;
1200	1000	1240	1040		760	800			3,20
1600	1000 1200	1640	1040 1240	850; 950; 1050; 1150	1200	800			0,50; 1,00; 2,00; 3,20

Пример условного обозначения металлической тары типа 2, исполнения 3 с L = 1200 мм, В = 800 мм, H = 850 мм, массой брутто 2,00 т:

Тара 2-3-120-80-85-2,00М ГОСТ 14861-91

То же, для комбинированной тары:

Тара 2-3-120-80-85-2,00К ГОСТ 14861-91

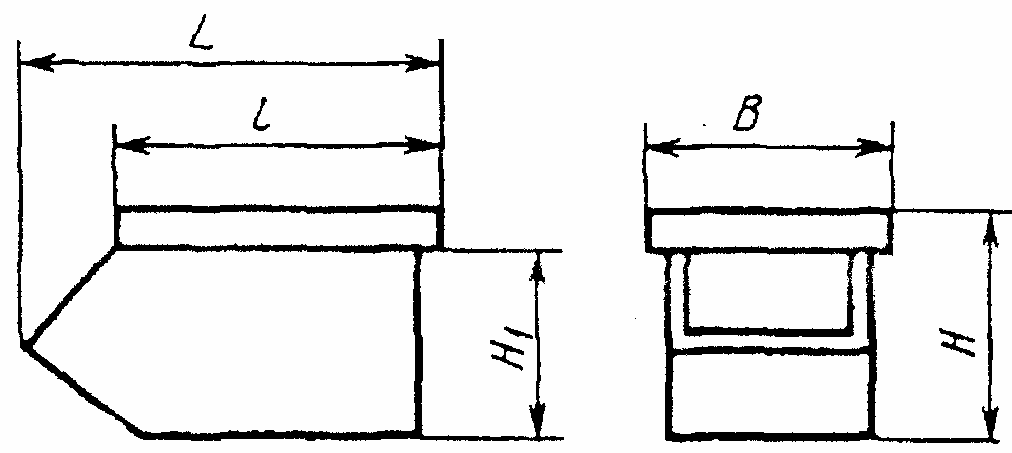

6. Основные параметры и размеры тары типа 3, исполнения 1 должны соответствовать указанным на черт. 4 и в табл. 5.

рис. 4

Черт. 4

Таблица 5

Размеры, мм

L	B	H, не более	H 1	l	Масса брутто, т, не более
300	200	160	125	260	0,025
300	200	200	160	260	0,04
400	300	160	125	360	0,05
		200	160
		240	200

Пример условного обозначения металлической тары типа 3, исполнения 1 с L = 400 мм, В = 300 мм, H = 160 мм, массой брутто 0,05 т:

Тара 3-1-40-30-16-0,05М ГОСТ 14861-91

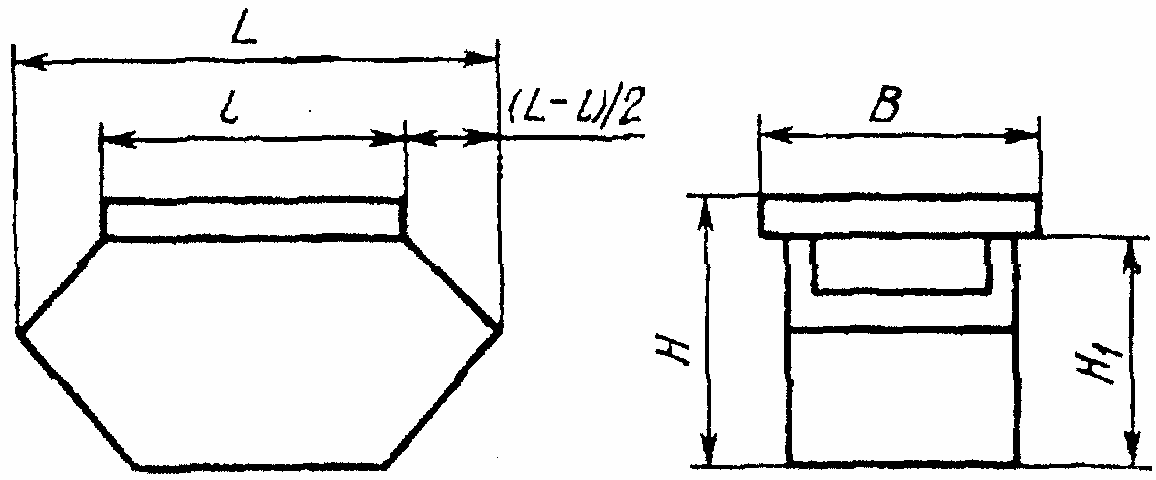

7. Основные параметры и размеры тары типа 3, исполнения 2 должны соответствовать указанным на черт. 5 и в табл. 6.

рис. 5

Черт. 5

Таблица 6

Размеры, мм

L	B	H, не более	H 1	l	Масса брутто, т, не более
300	200	160	125	220	0,02
300	200	200	160	220	0,04
400	300	160	125	250	0,05
400	300	200	160	250

Пример условного обозначения металлической тары типа 3, исполнения 2 с L = 400 мм, B = 300 мм, H = 160 мм, массой брутто 0,05 т:

Тара 3-2-40-30-16-0,05М ГОСТ 14861-91

8. Основные параметры и размеры тары типа 4 должны соответствовать указанным на черт. 6 и в табл. 7.

рис. 6

Черт. 6

Таблица 7

Размеры, мм

L	B	H, не более	H 1	Масса брутто, т, не более
300	200	200	160	0,02
300	200	240	200
400	300	200	160	0,02; 0,05
400	300	240	200
600	400	200	160	0,05 0,05; 0,10
		240	200	0,05 0,05; 0,10
		350	320

Пример условного обозначения металлической тары типа 4 с L = 600 мм, B = 400 мм, H = 350 мм, массой брутто 0,10 т:

Тара 4-60-40-35-0,10М ГОСТ 14861-91

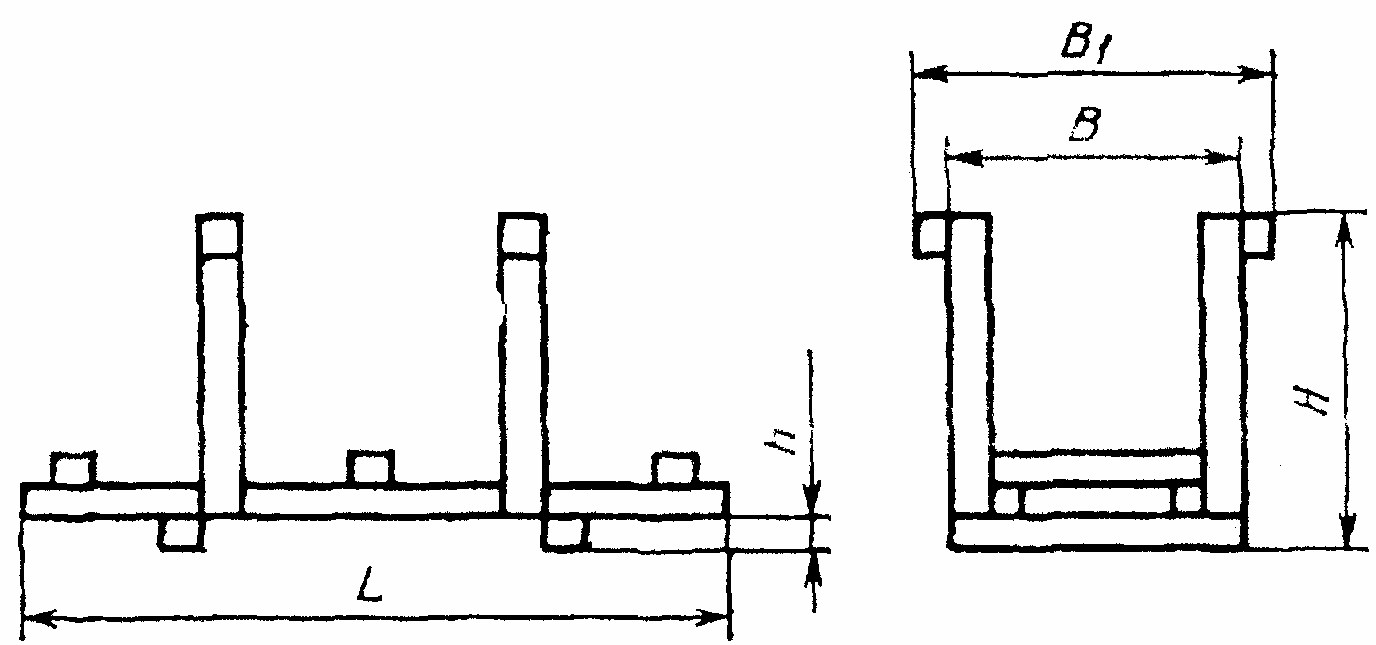

9. Основные параметры и размеры тары типа 5 должны соответствовать указанным на черт. 7 и в табл. 8.

рис. 7

Черт. 7

Таблица 8

Размеры, мм

L	B	B , не более 1	H	h, не менее	Масса брутто, т, не более
800	600	640	650; 750; 850; 950	120	0,5; 1,0
1000	800	840	650; 750; 850; 950		1,0
1200	800	840	650; 750; 850; 950; 1050; 1150		2,0; 3,2
1200	1000	1040			2,0; 3,2
1600	800	840
1600	1000	1040
2400	800	840	650; 750; 850; 950		5,0
2400	1000	1040
3200	800	840			5,0; 10,0
3200	1000	1040
4000	1200	1240	1000		10,0

Пример условного обозначения металлической тары типа 5 с L = 1600 мм, B = 800 мм, H = 1050 мм, массой брутто 3,2 т:

Тара 5-160-80-105-3,2М ГОСТ 14861-91

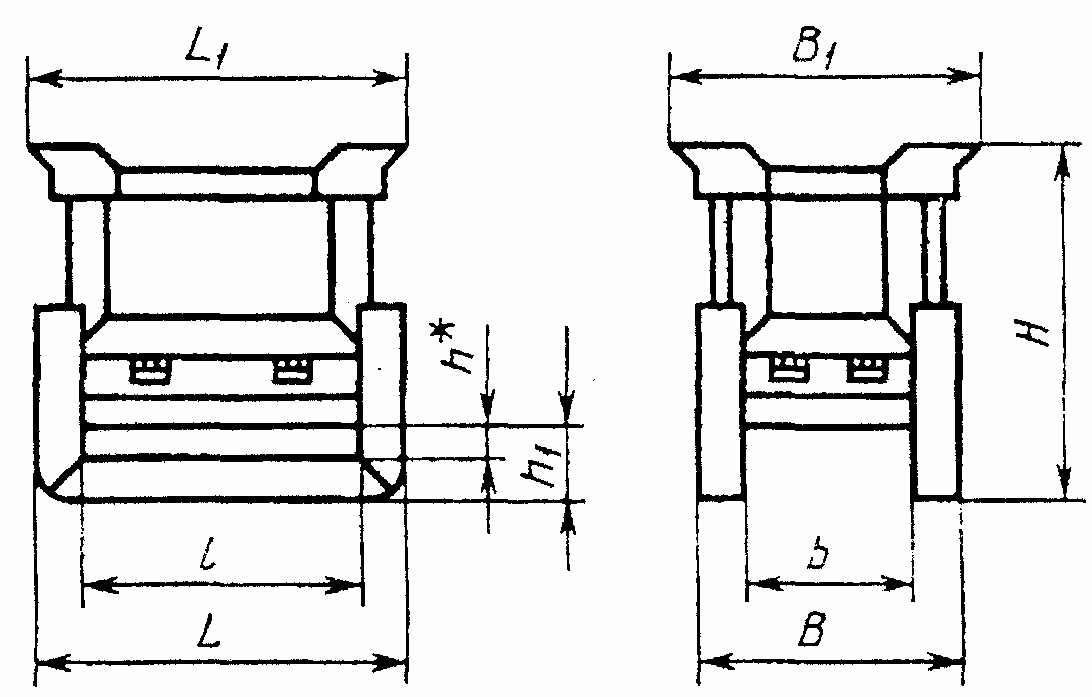

10. Основные параметры и размеры тары типа 6, исполнений 1, 2 должны соответствовать указанным на черт. 8 и в табл. 9.

рис. 8

<*> Размер в свету может быть на длинной или короткой стороне.

Черт. 8

Таблица 9

Размеры, мм

L	B	L 1	B 1	H	l	b	h	h 1	Масса брутто, т, не более
		не более			не менее
1200	800	1240	840	950; 1050; 1150	760	600	110	От 120 до 160	0,5; 1,0; 2,0
1600	1000	1640	1040		1200	800

Пример условного обозначения металлической тары типа 6, исполнения 1 с L = 1600 мм, В = 1000 мм, H = 950 мм, массой брутто 0,5 т:

Тара 6-1-160-100-95-0,5М ГОСТ 14861-91

То же, для комбинированной тары:

Тара 6-1-160-100-95-0,5К ГОСТ 14861-91

11. По заказу потребителя тара типа 1, исполнений 1 — 4 и типа 2 может изготавливаться высотой 1250, 1400, 1600 мм.
